接着上一篇camera open流程，open camera后就是预览流程

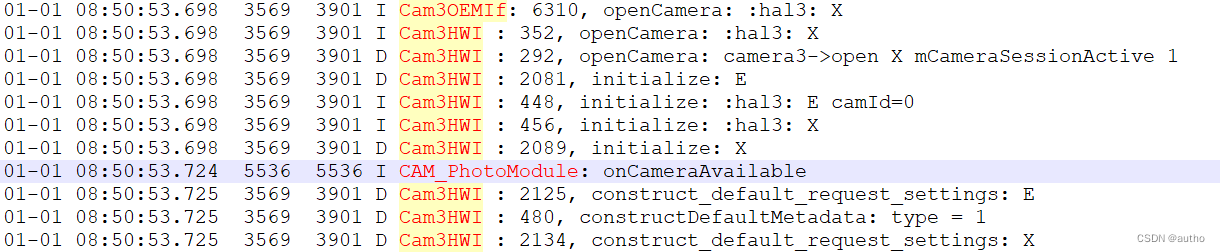

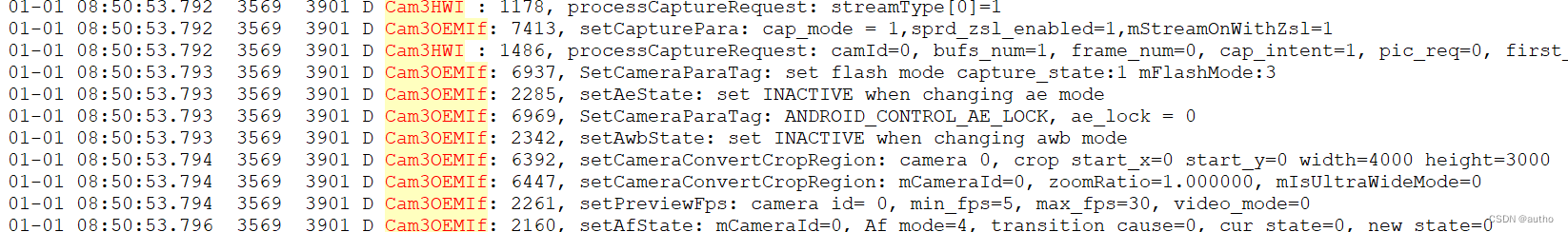

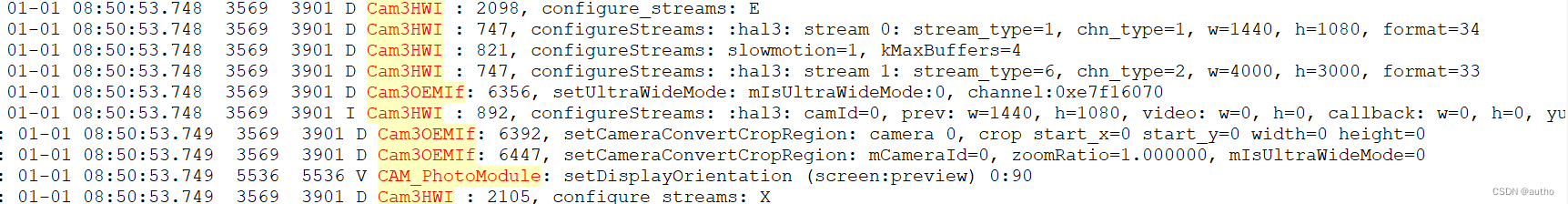

可以通过log看到
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
可以看到open之后相应的调用流程应该是
initiallze–>construct_default_request_settings -->configure_streams–>processCaptureRequest–>handleCbDataWithLock

  1. construct_default_request_settings 设置默认的流数据，并不是所有的流数据都是上层下发的， 有一部分是默认的。
  2. configure_streams

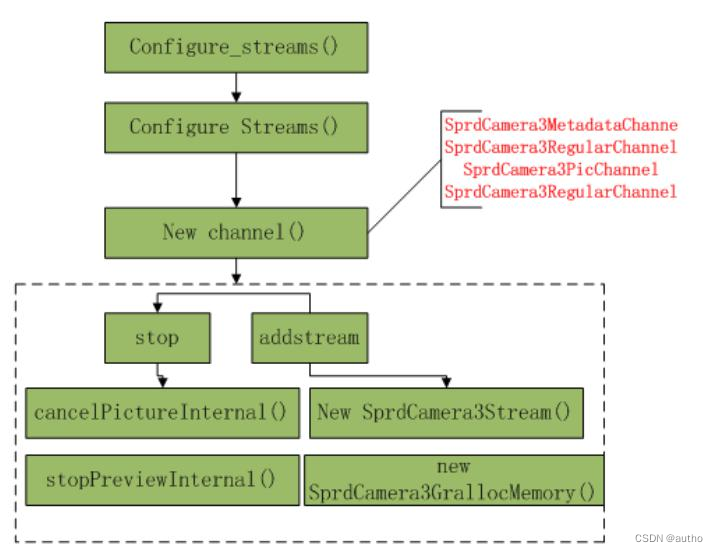

    在这里插入图片描述

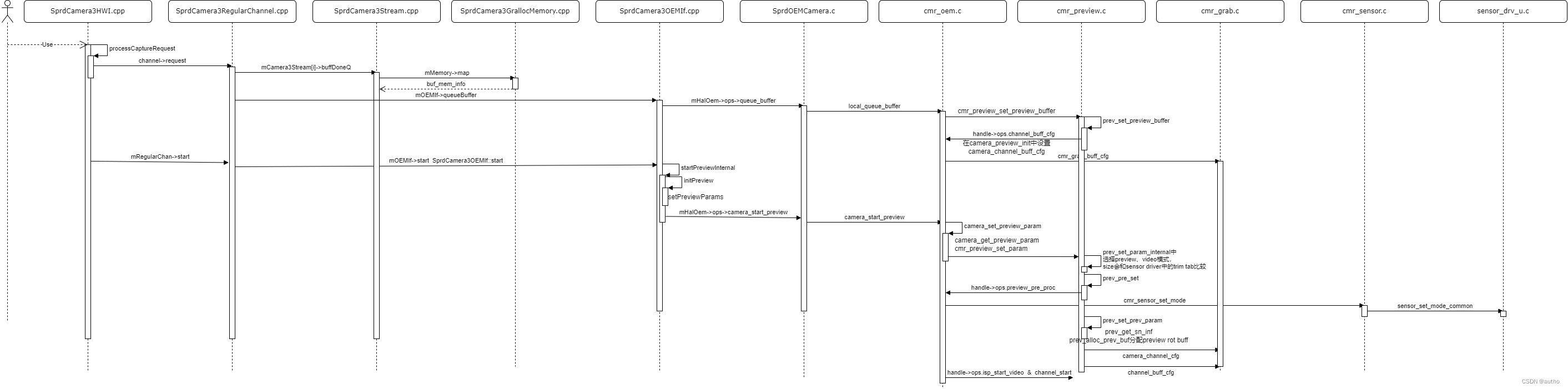

上面这张图明确描述了函数调用流程，为之后的start和request做准备

  1. processCaptureRequest数据下发和handleCbDataWithLock数据回传，后面会详细介绍

camera preview 重点是preview启动，数据的下发和回传

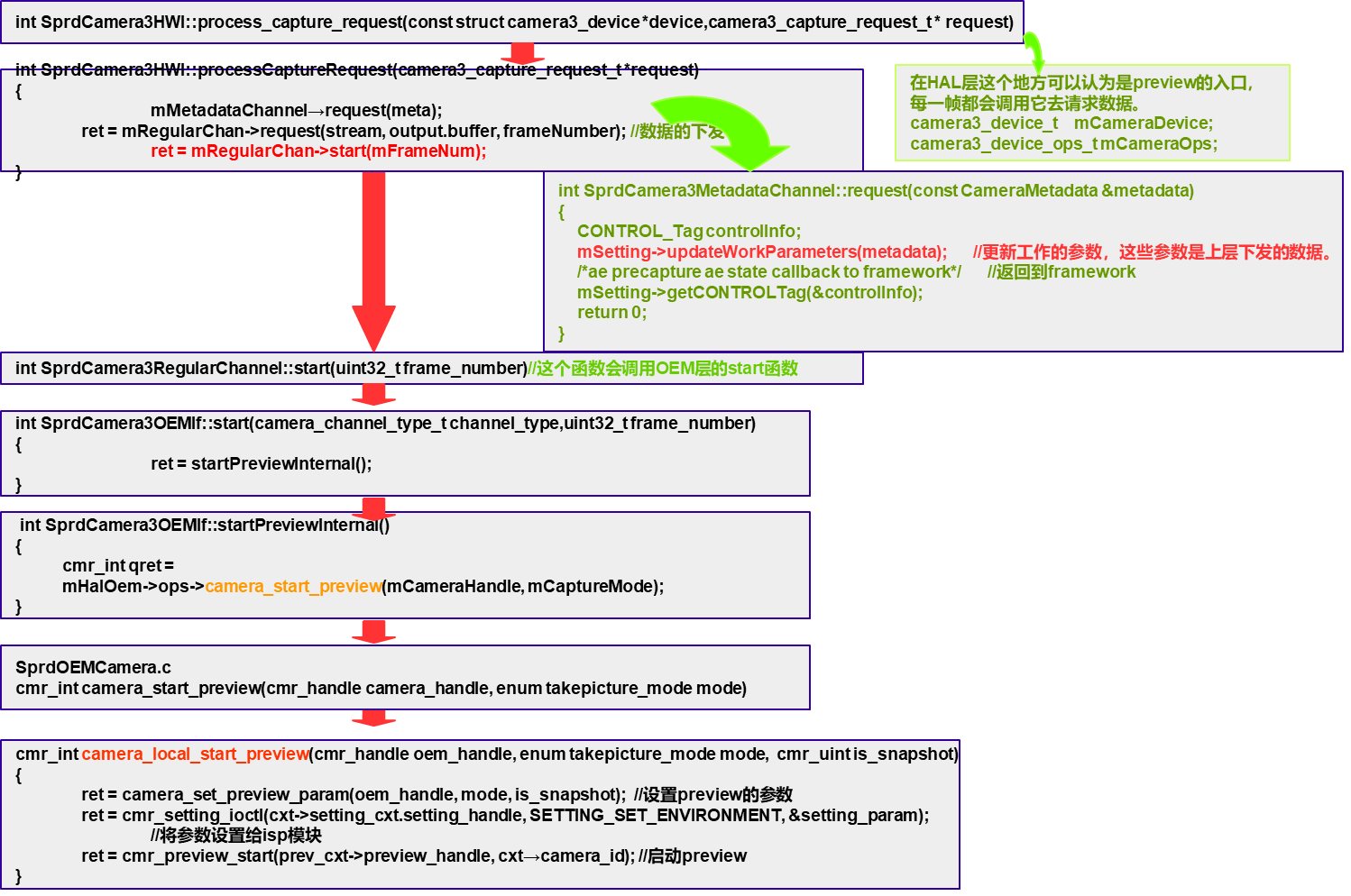

1. preview 启动

在这里插入图片描述
在这里插入图片描述

执行顺序
channel->request(stream, output.buffer, frameNumber)分配prev buffer
mRegularChan->start(mFrameNum) ->
SprdCamera3OEMIf::start()->
startPreviewInternal()

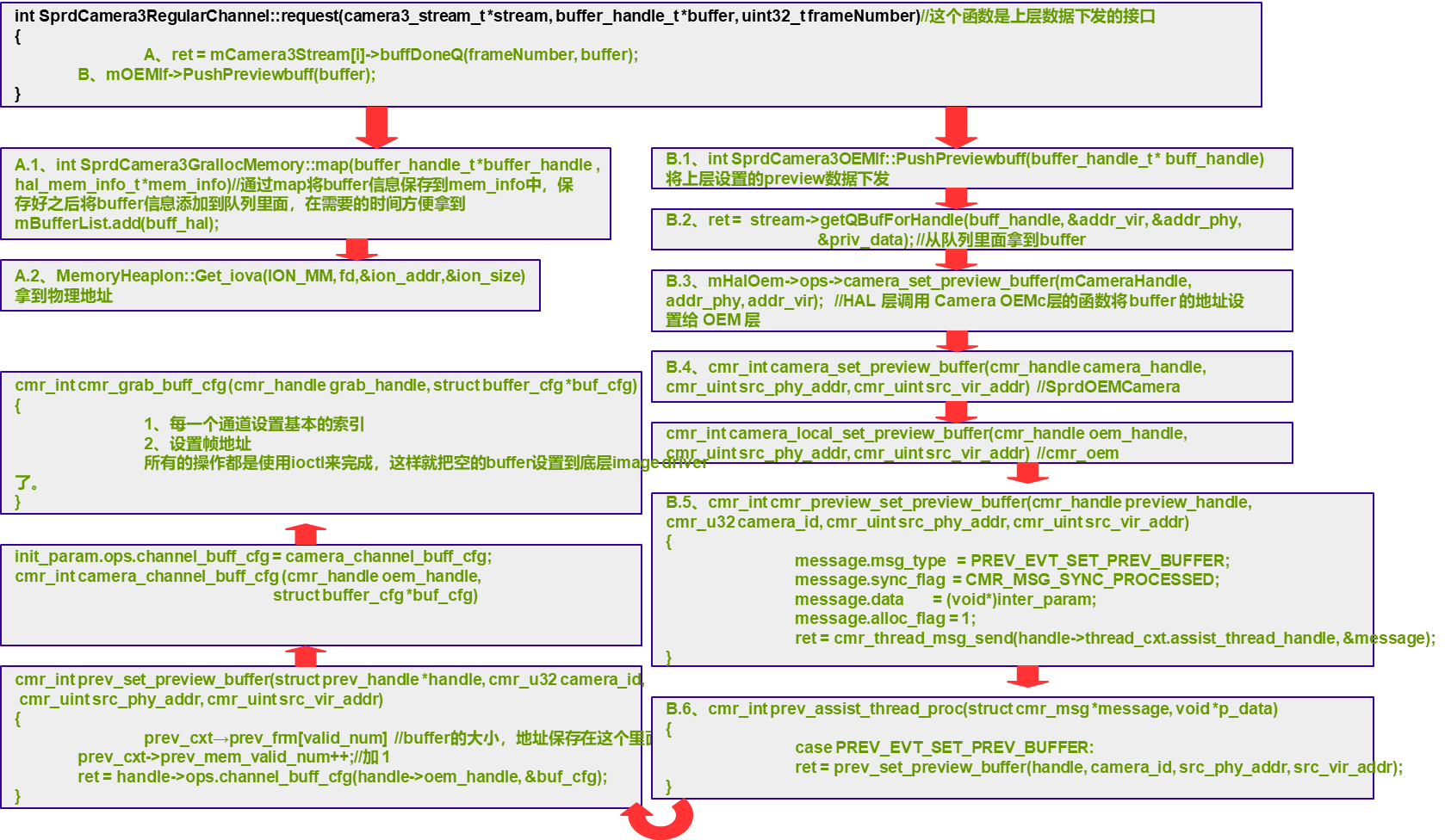

数据下发流程如上图channel->request
在这里插入图片描述

preview启动流程mRegularChan->start(mFrameNum)
在这里插入图片描述

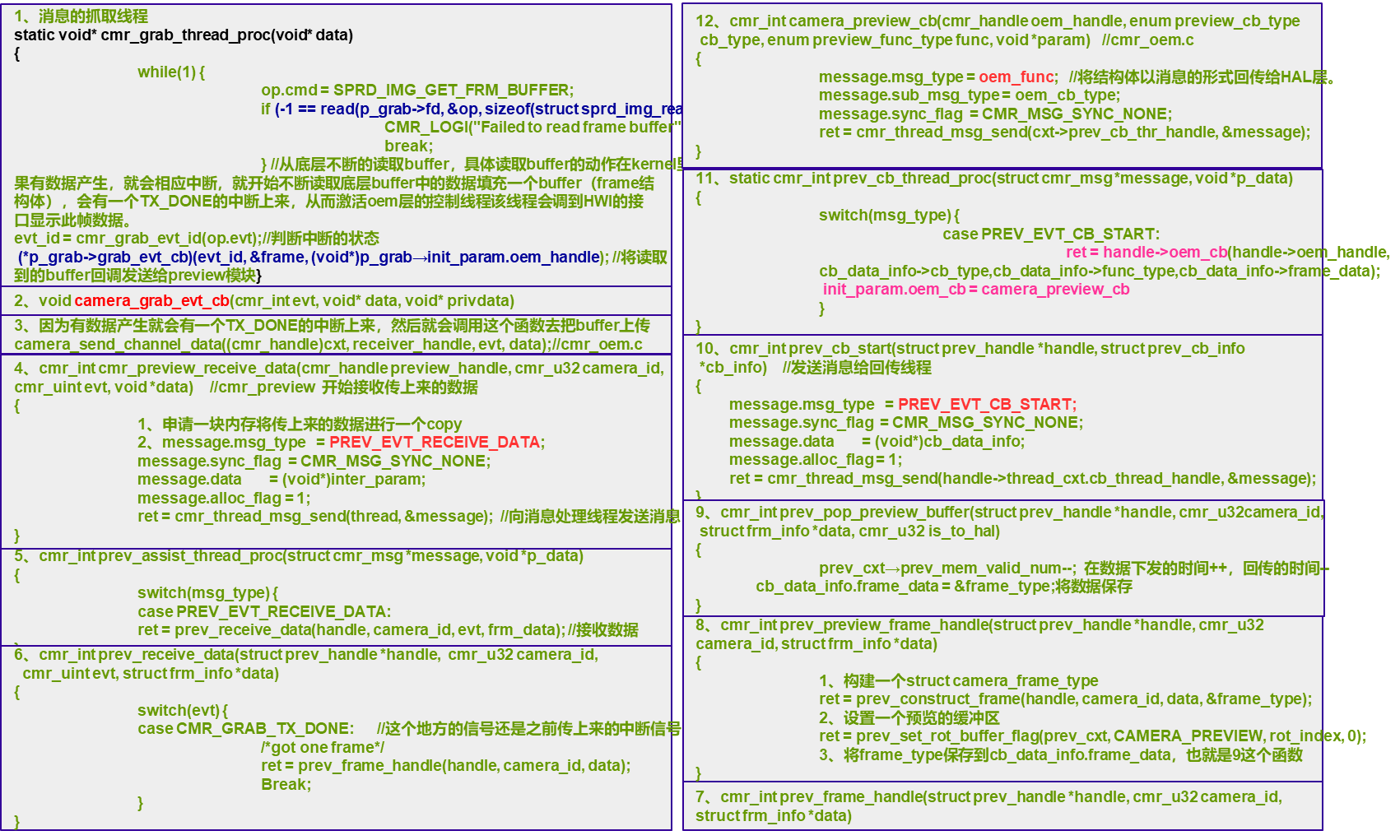

数据回传

在这里插入图片描述

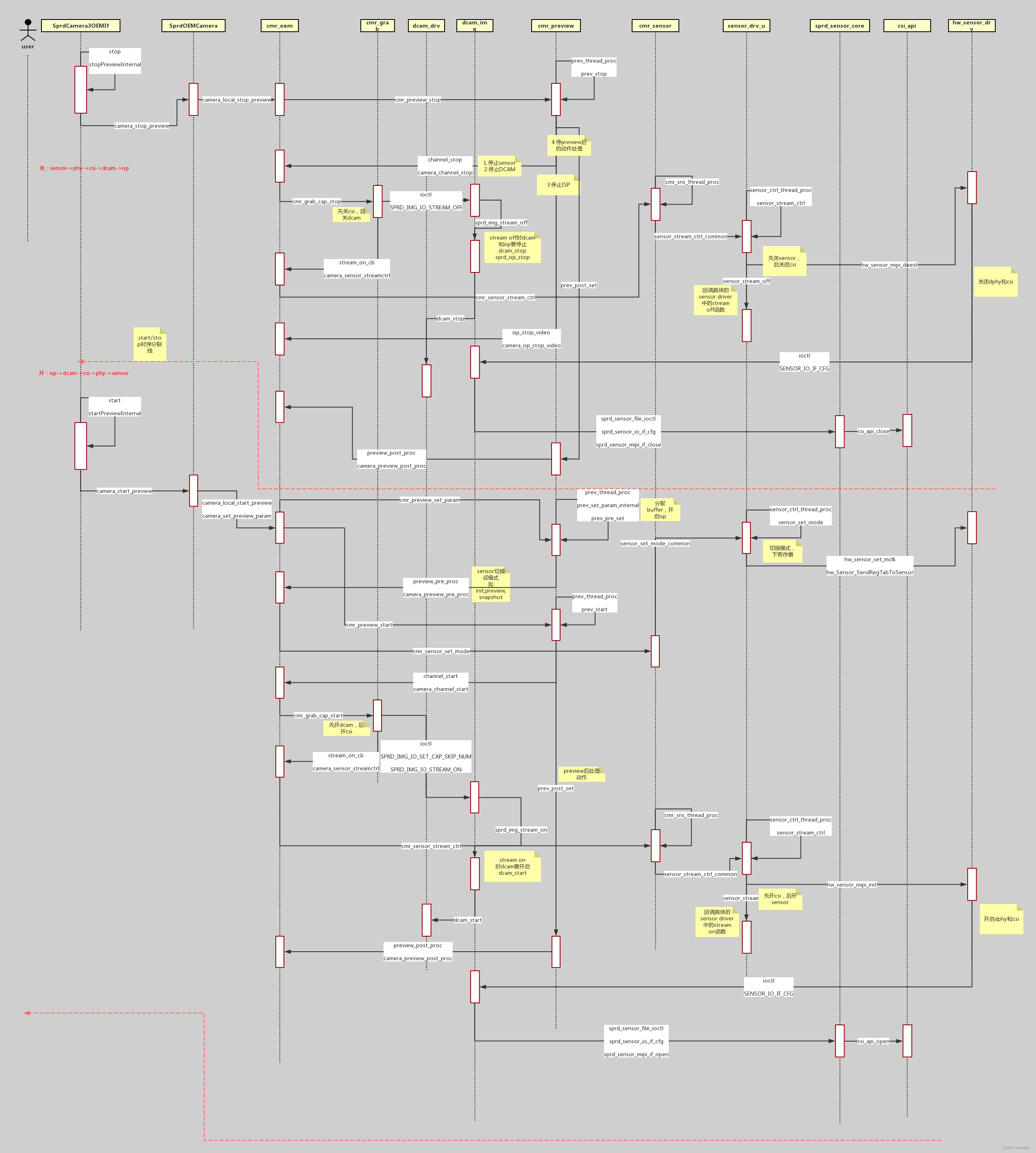

总的流程如下图
在这里插入图片描述

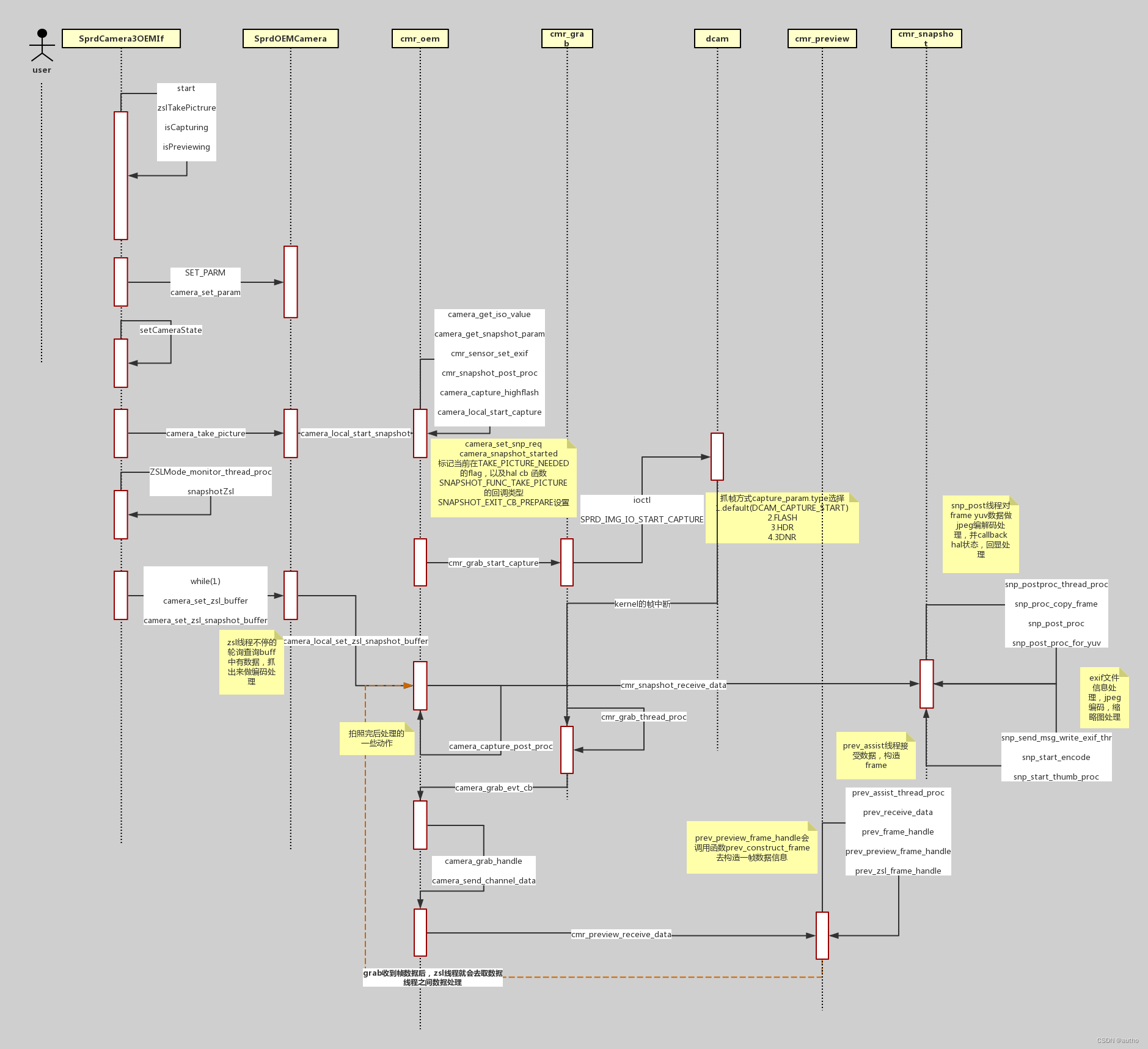

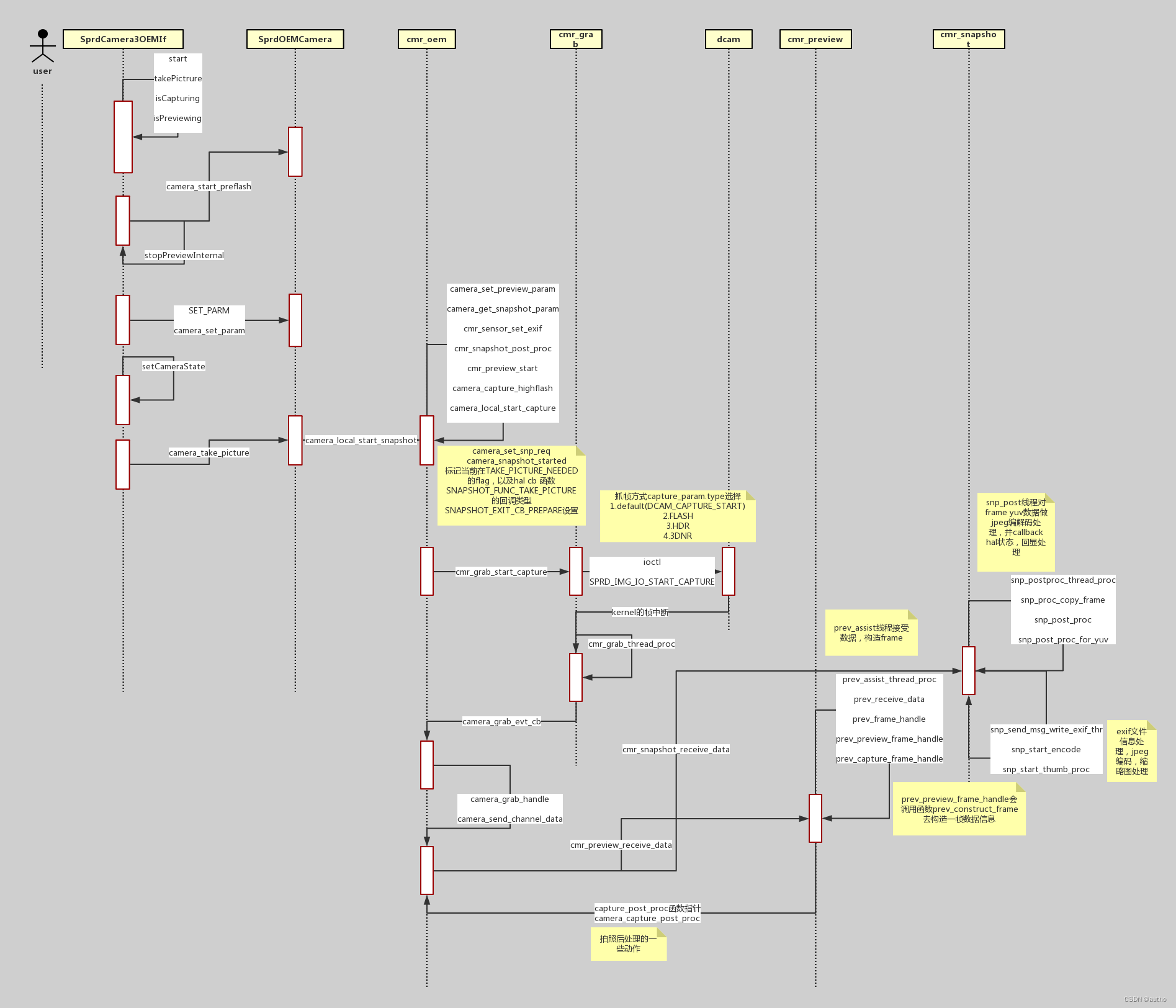

类似的可以查看拍照流程
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
