Spark大数据分与实践笔记（第五章 HBase分布式数据库-03）

第五章 HBase分布式数据库

5.4 深入学习HBase原理

5.4.1 HBase架构

HBase构建在Hadoop HDFS之上，Hadoop HDFS为HBase提供了高可靠的底层存储支持，Hadoop MapReduce为HBase提供高性能的计算能力，Zookeeper为HBase提供稳定服务和容错机制。HBase的整体架构如下所示。

在图中，HBase含有多个组件。下面，针对HBase架构中的核心组件进行详细介绍，具体如下:
●Client
即客户端，它通过RPC协议与HBase通信。
●Zookeeper
即分布式协调服务，在HBase集群中的主要作用是监控HRegionServer的状态。
●HMaster
即HBase的主节点，用于协调多个HRegion Server，主要用于监控HRegion Server的状态以及平衡HRegion Server之间的负载。
●HRegion Server
即HBase的从节点，它包括了多个HRegion，主要用于响应用户的I/O请求，向HDFS文件系统读写数据。
●HRegion
即HBase表的分片，每个Region中保存的是HBase表中某段连续的数据。
●Store
每一个HRegion包含一或多个Store。每个Store用于管理一个Region上的一个列族。
●MemStore
即内存级缓存，MemStore 存放在store中的，用于保存修改的数据（即KeyValues形式）。
●StoreFile
MemStore中的数据写到文件后就是StoreFile，StoreFile底层是以HFile文件的格式保存在HDFS上。
●HFile
即HBase中键值对类型的数据均以HFile文件格式进行存储。
●HLog
即预写日志文件，负责记录HBase修改。当HBase读写数据时，数据不是直接写进磁盘，而是会在内存中保留一段时间。

5.4.2 物理存储

HBase分布式数据库最重要的就是存储数据，下面， 从四个方面详细介绍HBase的物理存储。

5.4.2.1 Region在行方向上的存储方式

HBase表的数据按照行键RowKey的字典序进行排列，并且切分多个HRegion存储，存储方式如图所示。

图5-1 Region在行方向上的存储

5.4.2.2 HRegion的切分方式

每个Region存 储的数据是有限的，如果当Region增大到-个阀值(128) 时，会被等分切成两个新的Region切分方式如图所示。

图5-2 HRegion的切分

5.4.2.3 HRegion的分布方式

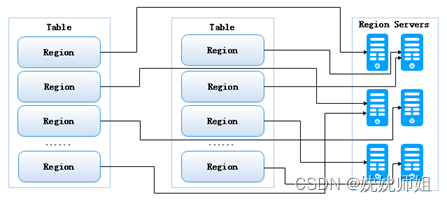

一个HRegion Server上可以存储多个Region，但是每个Region只能被分布到一个HRegion Server上，分布方式如下。

图5-3 HRegion的分布方式

5.4.2.4 HBase表的存储方式

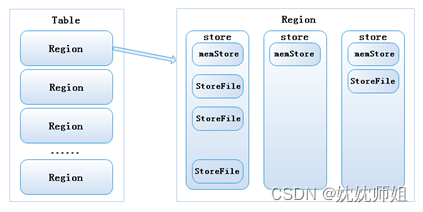

MemStore中存储的是用户写入的数据，一旦MemStore存储达到阈值时，里面存储的数据就会被刷新到新生成的StoreFile中（底层是HFile），该文件是以HFile的格式存储到HDFS上，具体存储方式如下所示。

图5-4 HBase表的存储方式

5.4.3 寻址机制

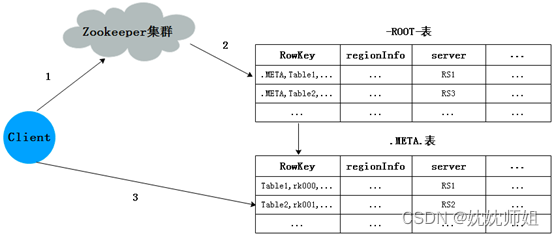

当HBase表查询数据遵循的是寻址机制，接下来，通过一张图来学习一下HBase的寻址机制，具体如下所示。

Zookeeper中存储的是ROOT表的数据，而ROOT表中存储的是META表的Region信息，也就是所有RegionServer的地址。接下来，分步骤介绍Hbase的寻址流程，具体如下：

1. Client访问ZooKeeper请求行键rk001数据所在RegionServer地址。
2. Zookeeper从 --ROOT-表中查询所有表的.MATA.信息。
3. .META.表将具体存储行键rk001数据的RegionServer的地址返回给Client。
4. Client获取到地址后，向该RegionServer发送查询行键为rk001这条数据请求，RegionServer收到请求，就查询行键rk001的Region。
5. RegionServer将行键为rk001这条数据的所有信息返回给Client。

5.4.4 HBase读写数据流程

数据库最常见的操作就是读写数据，接下来，针对HBase读写数据的流程进行详细介绍。

5.4.4.1 读数据流程

从HBase中读数据的流程其实就是寻址的流程，具体流程如下:

1. Client通过ZooKeeper、“-ROOT-”表及“.META.”表来找到目标数据所在的RegionServer地址。
2. Client通过请求RegionServer地址来查询目标数据。
3. RegionServer定位到目标数据所在的Region，然后发出查询目标数据的请求。
4. Region先在MemStore中查找目标数据，若查找到则返回；若查找不到，则继续在StoreFile中查找。

5.4.4.2 写数据流程

即存储数据，从客户端把目标数据存储到服务器上。具体流程如下:

1. Client根据行键RowKey找到对应的Region所在的RegionServer。
2. Client向RegionServer发送提交写入数据的请求。
3. RegionServer找到目标Region。
4. Region检查数据是否与Schema一致。
5. 若Client没有指定版本，则获取当前系统的时间作为数据版本。
6. 将更新的记录写入预写日志HLog和MemStore中。
7. 判断 MemStore是否已满，若满则进行flush操作，将数据写入StoreFile文件，反之，则直接将数据存入MemStore。
