一.简介

MPLS，称之为多协议标签交换，在九十年代中期被提出来，用于解决传统IP报文依赖查表转发而产生的瓶颈，现多用于VPN技术，MPLS报头封装在数据链路层之上，网络层之下。
本文为结合了华为技术和新华三技术的大成，即结合了HCIA，HCIP，HCIE Datacom和H3CNE-RS+，H3CSE-RS+，H3CIE-RS+。本文将主要介绍MPLS L3VPN 跨域的部署与应用，博主将会在MPLS专栏中持续更新关于MPLS的进阶内容。

二.前言

随着MPLS VPN解决方案的广泛应用，用户数量和网络范围在快速增长，企业内部的站点数量越来越大，位于不同地理位置或者不同AS的站点存在着跨域互联的情况。
为了支持AS之间的VPN路由信息交换，就需要扩展现有的协议并修改MPLS VPN体系框架，提供一个不同于基本的MPLS VPN体系结构所提供的互连模型，即跨域MPLS VPN。
RFC4364中提出了三种跨域VPN解决方案:跨域VPN-OptionA、跨域VPN-OptionB.跨域VPN-OptionC。
本文主要介绍MPLS VPN跨域的三种解决方案原理及配置。

三.跨域VPN方案背景

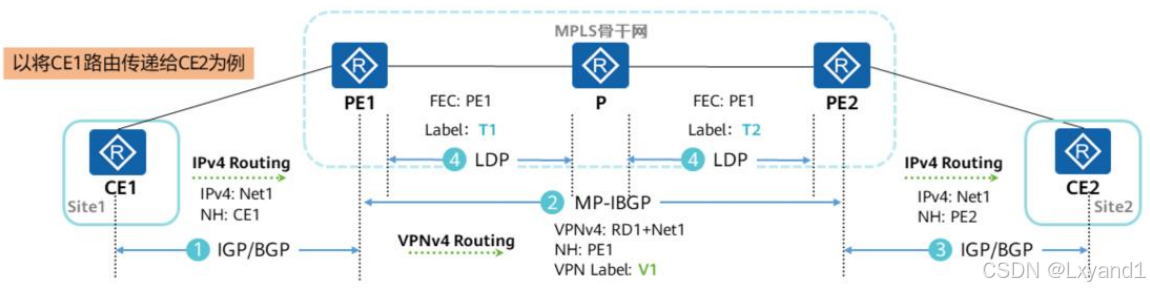

1.域内MPLS VPN工作原理回顾：路由传递及标签分配

CE1与PE1之间运行IGP/BGP交互路由信息(IPv4路由)。
PE1收到CE1的路由后，将其转化为VPNV4路由，并通过MP-IBGP发送给PE2，同时分配VPN标签V1。
PE2收到VPNV4路由后，将其转化为IPv4路由，并通过IGP/BGP发送给CE2。
MPLS骨干网内部PE及P设备之间运行LDP协议，用于分配隧道标签。假设PE1、P为PE1分配的标签分别为T1、T2。

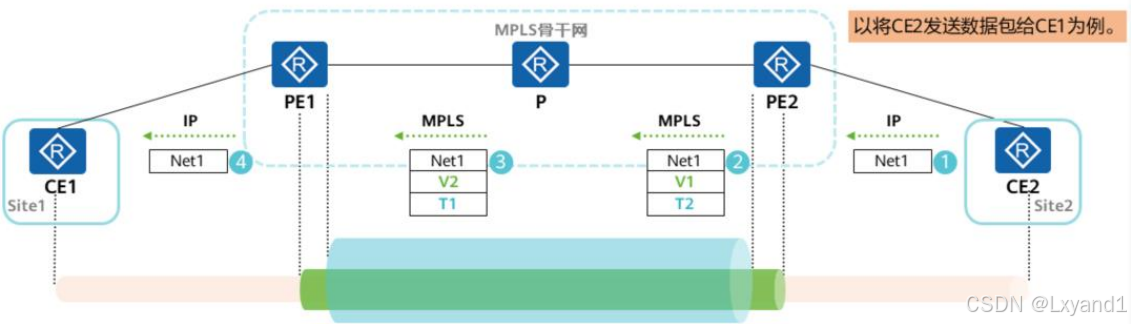

2.域内MPLS VPN工作原理回顾：数据转发

CE2发送一个目的地址为Net1的IPv4报文。
PE2收到报文后进行MPLS标签的封装，先封装VPN标签V1，再封装外层标签T2，然后将此报文发送给P。
P进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将IPv4报文转发给CE1。

3.跨域MPLS VPN方案的背景

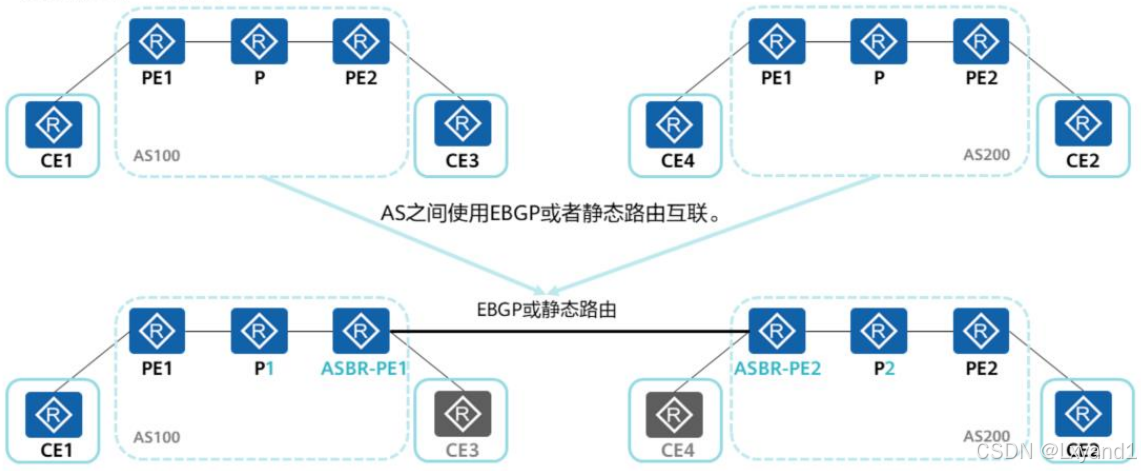

当企业规模不断扩大时，不同地点的企业站点有可能属于不同的AS。如图所示，当两个不同AS的CE之间相互通信时，需要使用跨域VPN技术。

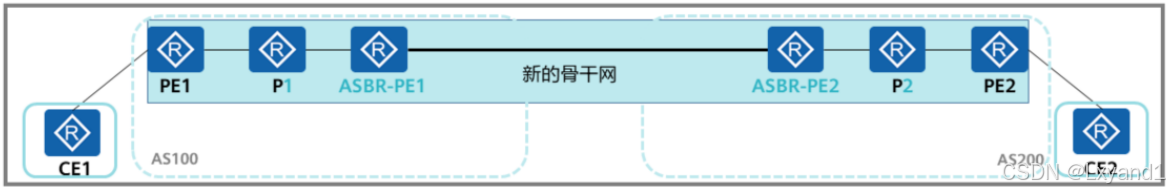

为方便理解，在后续讲解中，将原有AS中负责AS之间互联的设备称为ASBR-PE，同时给P不同的编号，另外不再讨论CE3和CE4。

4.MPLS VPN跨域产生的问题

相比于域内MPLS VPN，跨域场景下VPN的工作原理不变，但是因为跨越了不同的AS，产生了以下问题:
- AS之间不会运行LDP协议，因此AS之间无法建立外层隧道。
- PE之间没有运行IGP协议，缺省情况下无法建立BGP邻居关系，进而无法直接传递VPNv4路由。
针对以上问题可以有以下几种解决思路:
- ASBR之间交换IPv4路由，采用IPv4数据包转发数据。该方式易于理解。OptionA
- ASBR之间交换VPNV4路由，采用携带一层MPLS标签的方式转发数据包。OptionB
- PE之间交换VPNV4路由，采用携带多层MPLS标签的方式转发数据包。OptionC

5.MPLS VPN跨域的分类

本文介绍三种跨域VPN解决方案，分别是:
- 跨域VPN-OptionA(Inter-Provider Backbones Option A)方式:
  - 需要跨域的VPN在ASBR间通过专用的接口管理自己的VPN路由，也称为VRF-tO-VRF;
  - 配置简单，ASBR之间不需要运行MPLS。
- 跨域VPN-OptionB(Inter-Provider Backbones Option B)方式:
  - ASBR间通过MP-EBGP发布标签VPNV4路由，也称为EBGPredistribution oflabeled VPNv4 routes;
  - 不需要针对每个VPN创建不同接口。
- 跨域VPN-OptionC(Inter-Provider Backbones OptionC)方式:
  - PE或RR间通过Multi-hOp MP-EBGP发布标签VPNV4路由，也称为Multihop EBGPredistribution oflabeledVPNv4 routes;
  - ASBR不维护或发布VPNV4路由，配置较为复杂。

四.OptionA方案原理

1.OptionA工作原理

（1）OptionA概述

跨域VPN-OntionA是基本BGP/MPLS IP VPN在跨域环境下的应用，ASBR之间不需要运行MPLS，也不需要为跨域进行特殊配置。这种方式下，两个AS的边界路由器ASBR直接相连，ASBR同时也是各自所在自治系统的PE。两个ASBR都把对端ASBR看作自己的CE设备，通过EBGP对等体关系向对端发布IPv4路由。

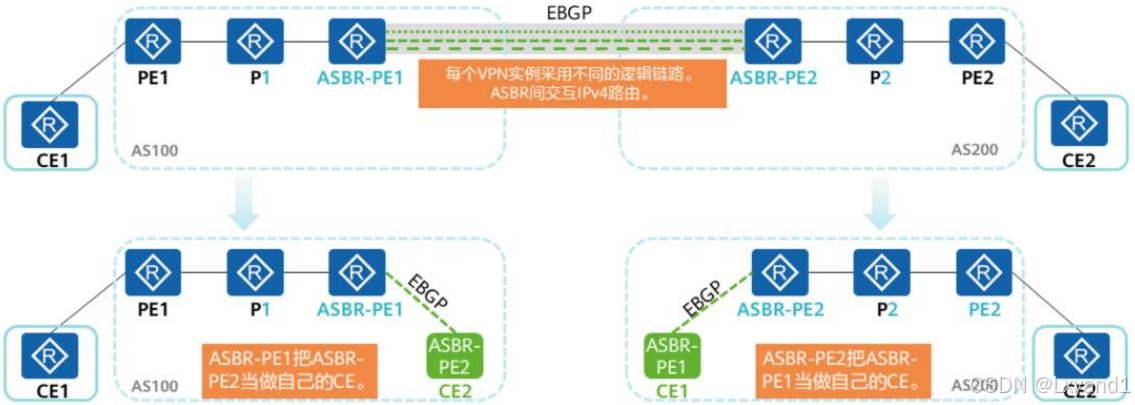

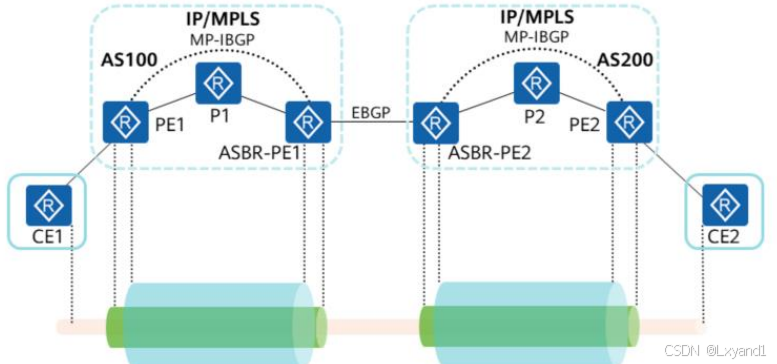

（2）OptionA拓扑说明

两台ASBR-PE之间用多个物理接口(或子接口)互连，每个接口关联一个VPN，每个ASBR-PE都把对端当成CE。因此，ASBR-PE相连的接口需要绑定VRF，并通过EBGP邻居关系把VPNV4路由转变成普通IPv4路由从一个AS传递到另一个AS。因此，两个ASBR相连，但不需要启用MPLS。

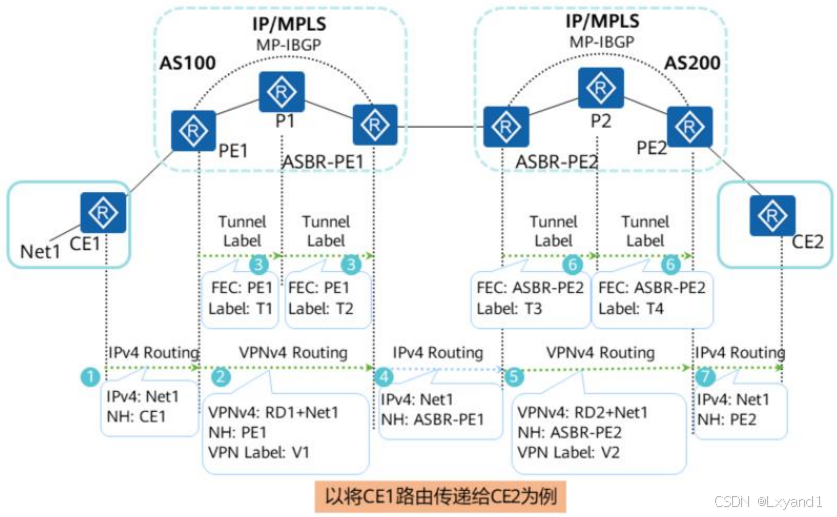

（3）OptionA控制平面

CE1通告IPV4路由给PE1，路由的下一跳为CE1。
PE1将IPv4路由转化为VPNv4路由发送给ASBR-PE1，并且设置下一跳为PE1，分配VPN标签V1。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR-PE1将VPNV4路由转化为IPv4路由发送给ASBR-PE2,并且设置下一跳为ASBR-PE1。
ASBR-PE2将IPv4路由转化为VPNv4路由发送给PE2，并且设置下一跳为ASBR-PE2，分配VPN标签V2。
ASBR-PE2、P2分别为去往ASBRPE2的路由分配隧道标签T3、T4。
PE2将VPNV4路由转变为IPv4路由，通告给CE2，并且设置下一跳为PE2。

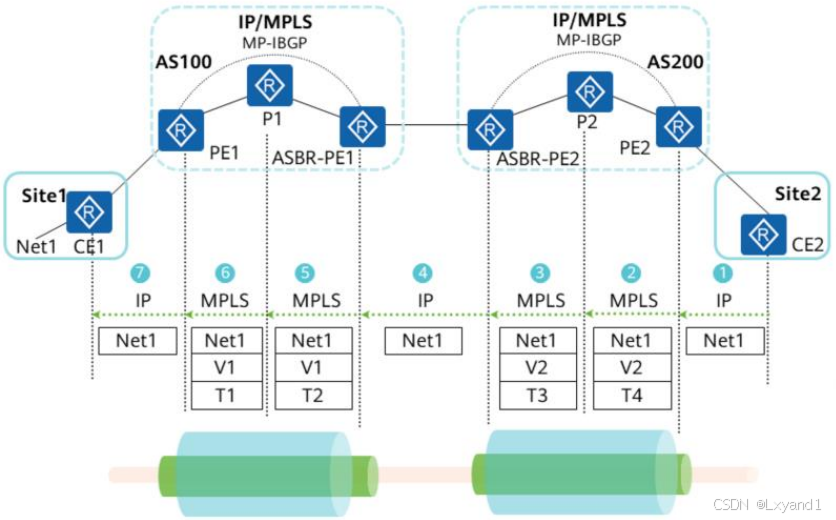

（4）OptionA转发平面

CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后，先封装VPN标签V2，再封装外层标签T4，然后将此报文发送给P2。
P2把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
ASBR-PE2去掉所有标签，将IP报文转发给ASBR-PE1。
ASBR-PE1收到IP报文后先封装VPN标签V1，再封装外层标签T2，然后将此报文发送给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将IP报文转发给CE1。

（5）OptionA的特点

跨域VPN-OptionA配置简单，而且理解起来也比较简单。
当网络中存在少量VPN的情况下，跨域VPN-OptionA有一定的适用性。
ASBR将对端AS的ASBR视为一台CE设备，并使用VRF接口与其对接。两个AS的ASBR之间交互IPv4形态的VPN路由。
从数据层面看，VPN用户的数据在两个AS的ASBR之间交互时，是IP报文的形态，也就是不携带任何标签头部。
跨域VPN-OptionA的可扩展性较差，由于ASBR需要管理所有VPN路由，为每个VPN创建VPN实例，这将导致ASBR上的VPNV4路由数量过大。并且，由于ASBR间是普通的IP转发，要求为每个跨域的VPN使用不同的接口(可以是子接口、物理接口、捆绑的逻辑接口)，因此对ASBR设备有较高的要求。如果跨越多个自治域，中间域必须支持VPN业务，不仅配置量大，而且对中间域有较大影响。在需要跨域的VPN数量比较少的情况，可以优先考虑使用。

五.OptionB方案原理

1.OptionB工作原理

（1）OptionB概述

相比于OptionA，OptionB无需在ASBR-PE创建VPN实例，无需绑定任何接口。
在OptionB方式中，两个ASBR通过MP-EBGP交换它们从各自AS的PE设备接收的VPNv4路由。
缺省情况下，PE上只保存与本地VPN实例的VPN Target相匹配的VPN路由。因此，可以在ASBR上配置不做RT过滤来传递路由。
网络规模较大时，可部署RR设备，专门负责客户侧VPN路由的传递。

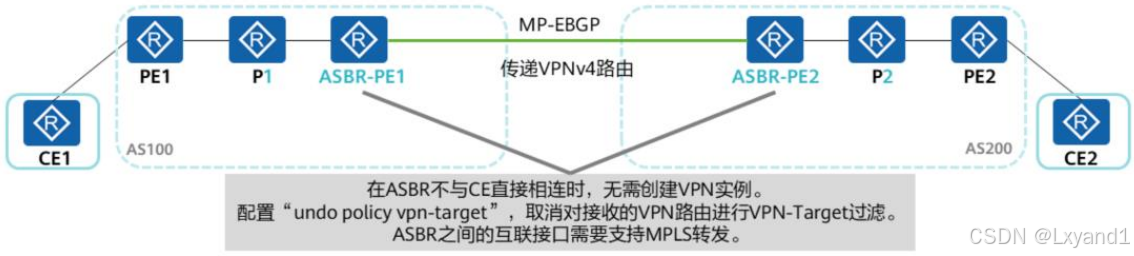

（2）OptionB拓扑说明

PE通过MP-IBGP将VPNV4路由通告给域内的ASBR-PE或是VPN RR(其中ASBR-PE是其客户机)。ASBR-PE再通过MP=EBGP将VPNV4通告给另一个AS的ASBR-PE，再由该ASBR-PE将VPNV4路由通告给该AS内的PE。

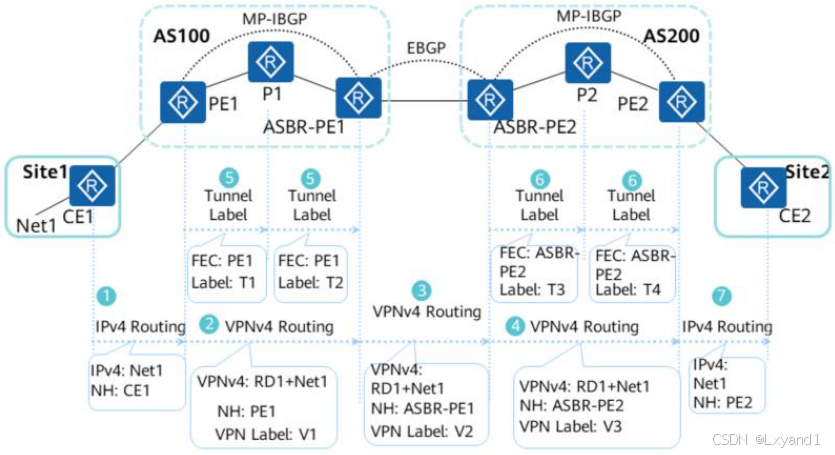

（3）Option控制平面：无RR场景

CE1通告IPv4路由给PE1。
PE1将IPv4路由转化为VPNV4路由发送给ASBR-PE1，并且设置下一跳为PE1，分配VPN标签V1。
ASBR-PE1通过MP-EBGP将Net1的VPNV4路由通告给ASBR-PE2，将下一跳改为ASBR-PE1，并重新分配一个VPN标签V2。
ASBR-PE2将Net1的VPNV4路由通过MP-IBGP通告给PE2，将下一跳指向自己，并重新分配一个VPN标签V3。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR-PE2、P2分别为去往ASBRPE2的路由分配隧道标签T3、T4。
PE2将VPNV4路由转变为IPv4路由通告给CE2，并且设置下一跳为PE2。

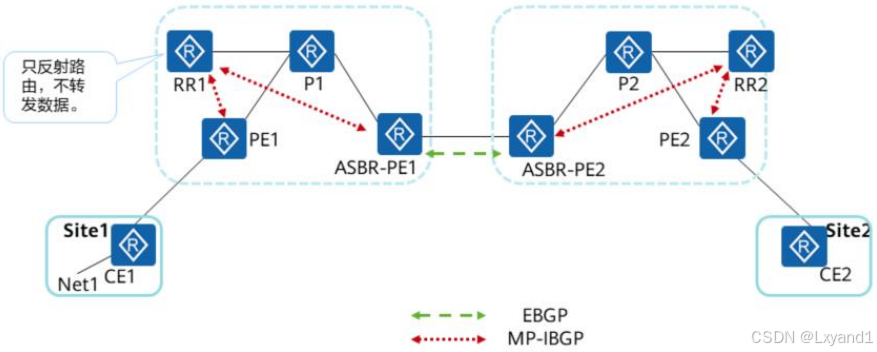

（4）OptionB控制平面：带RR场景

当VPN实例数量较多时，可以部署专门的RR设备。如图，AS内的PE和ASBR设备只与RR设备建立MP-BGP邻居关系，由RR负责路由的反射传递，PE和ASBR之间无需建立BGP邻居。
RR只负责控制平面的VPNV4路由传递，数据转发时，流量不经过RR。

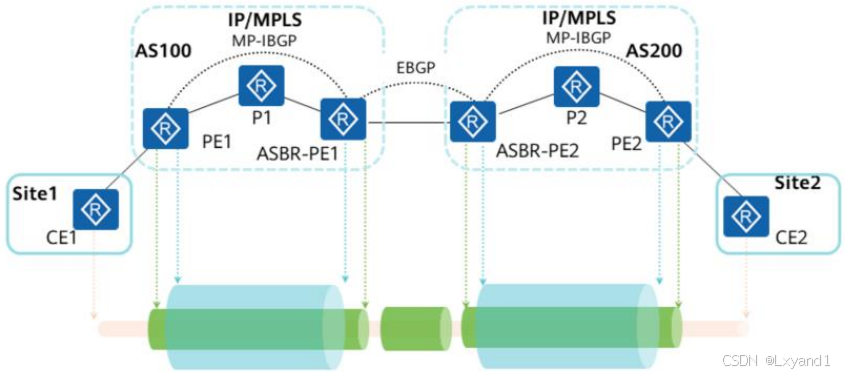

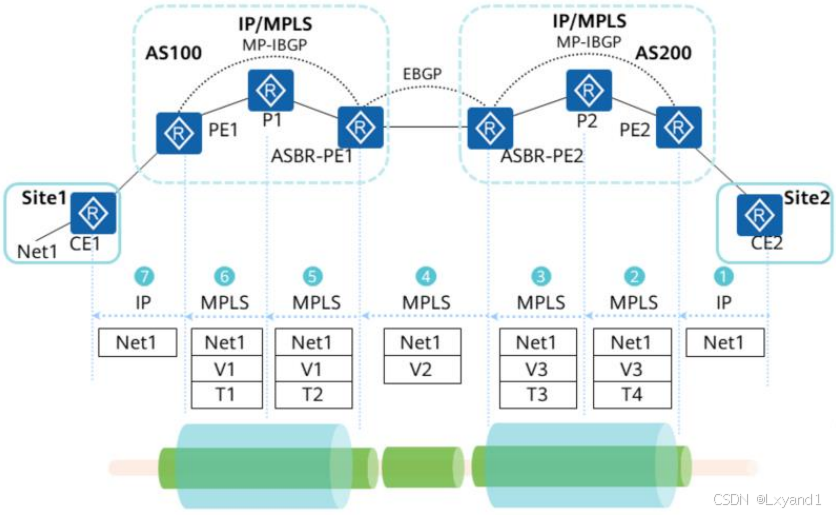

（5）OptionB转发平面

CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后，先封装VPN标签V3，再封装外层标签T4，然后将此报文发送给P2。
P2把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
ASBR-PE2去掉外层标签，将VPN标签V3交换为V2，再将其转发给ASBR-PE1(此时报文仅带有一层私网标签)。
ASBR-PE1交换VPN标签V2成V1再加一个外层标签T2，并将报文转发给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将报文(普通IP报文)转发给CE1。

（6）OptionB的特点

OptionB的优点是所有的流量都经过ASBR转发，使流量具有良好的可控性，但由于ASBR需要保存大量VPNV4路由，因此负担较重。可以同时使用BGP路由策略(如对RT的过滤)，使ASBR上只保存部分VPNV4路由。
局限性:VPN的路由信息是通过AS之间的ASBR来保存和扩散的，当VPN路由较多时，ASBR负担重，容易成为瓶颈点。因此在MP-EBGP方案中，需要维护VPN路由信息的ASBR一般不再负责公网IP转发。
当需要支持大量VRF互通的时候，此解决方案优于OptionA。

六.OptionC方案原理

1.OptionC工作原理

（1）OptionC概述

相比于OptionA和OptionB，OptionC方案中，ASBR上不保存VPNv4路由，相互之间也不通告VPNv4路由。

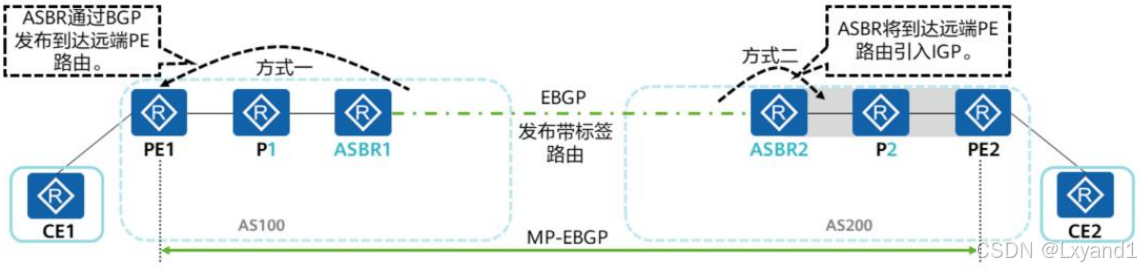

OptionC方案中不同AS的PE之间建立Multihop方式的EBGP连接，交换VPNV4路由。针对不同方式实现PE之间路由互通，OptionC又可以分为两种方式:
- 方式一:由ASBR将去往其它AS中的PE路由通过BGP发送给本地PE设备。
- 方式二:由ASBR将去往其它AS中的PE路由引入IGP。
由于ASBR无VPNV4的路由，因此为了避免转发数据包时出现路由黑洞，PE设备必须将数据包引入隧道，使非PE设备不感知VPN的封装信息因此OptionC的两种方式都需要ASBR之间发布带标签的路由，以构建AS之间的外层转发隧道。

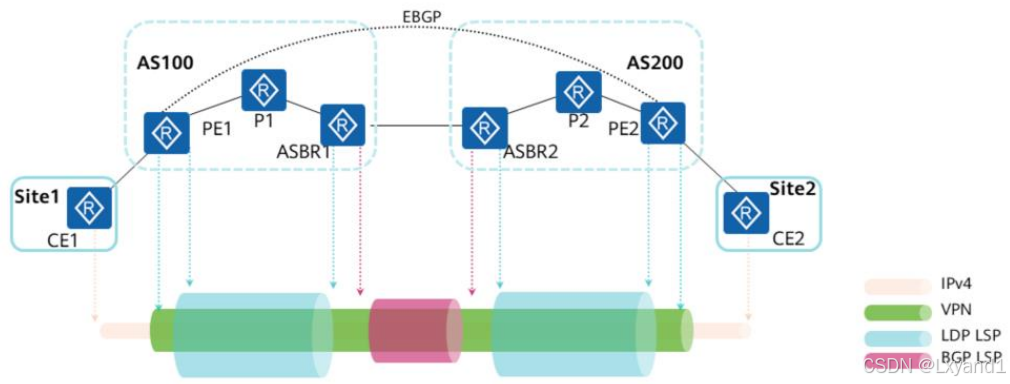

（2）OptionC方式一拓扑说明

ASBR不再维护或是通告VPNV4路由。ASBR只需要维护所有去往PE的带标签路由，并通过EBGP通告给对端AS。在transit AS内的ASBR也后样需要使用EBGP通告这些带标签的IPv4路由。这样在不同AS的PE之间给会建立一条LSP，从而可以建立起入口PE和出口PE之间的多跳MPEBGP连接并进行VPNV4路由的通告。
为了进一步扩展性能，多跳MP-EBGP会话可以建立在不同的AS的VPN RR之间。并且当这些VPN RR通告VPNV4路由时不改变下一跳信息。PE只与VPN RR建立MP-IBGP会话。

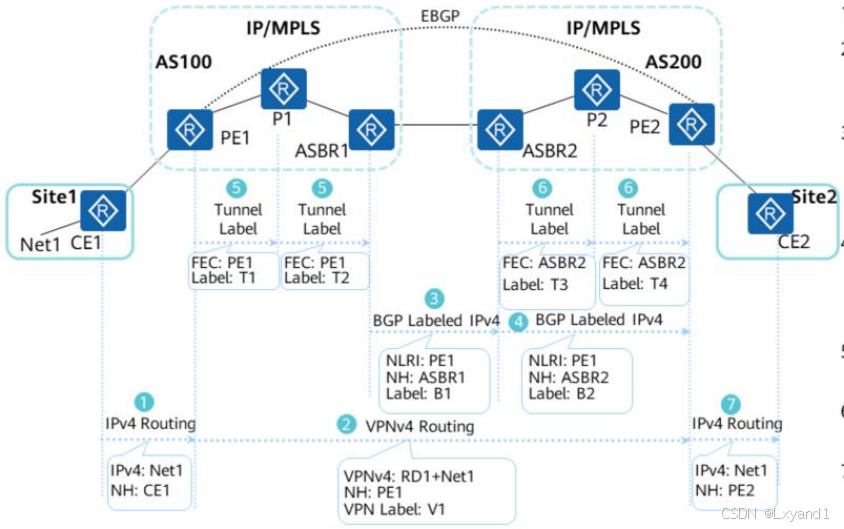

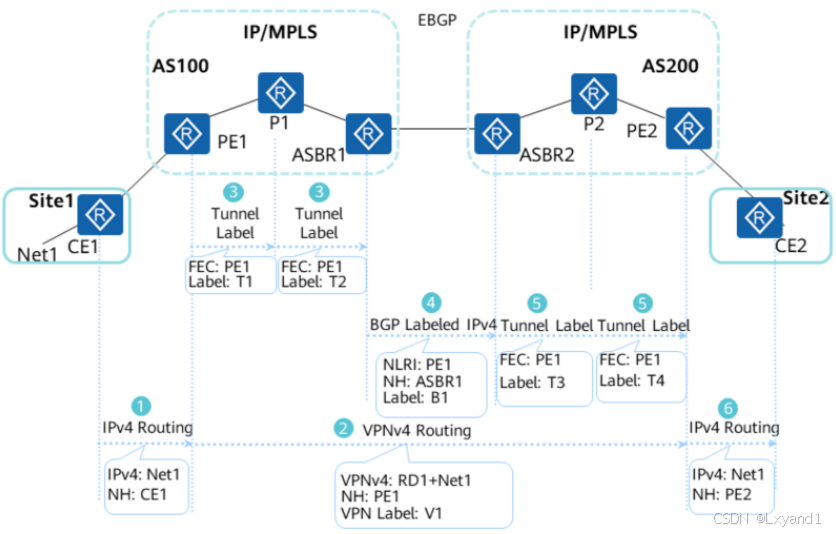

（3）OptionC方式一控制平面：无RR场景

CE1通告IPv4路由给PE1。
PE1将IPv4路由转化为VPNV4路由发送给PE2，并且设置下一跳为PE1，分配VPN标签V1。
ASBR1通过EBGP会话通告一条去往PE1的带标签的IPv4路由给ASBR2，其中下一跳为ASBR1，标签为BGP标签，值为B1。
ASBR2通过BGP会话通告一条去往PE1的带标签的IPv4路由给PE2，其中下一跳为ASBR2，标签为BGP标签，值为B2。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR2、P2分别为去往ASBR2的路由分配隧道标签T3、T4。
PE2将VPNV4路由转变为IPV4路由:通告给CE2，并且设置下一跳为PE2。

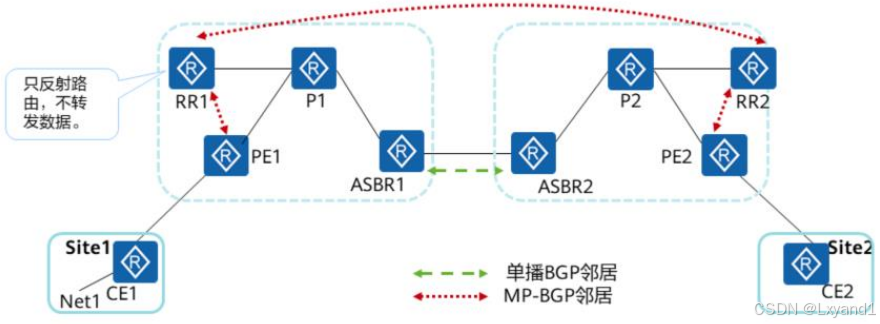

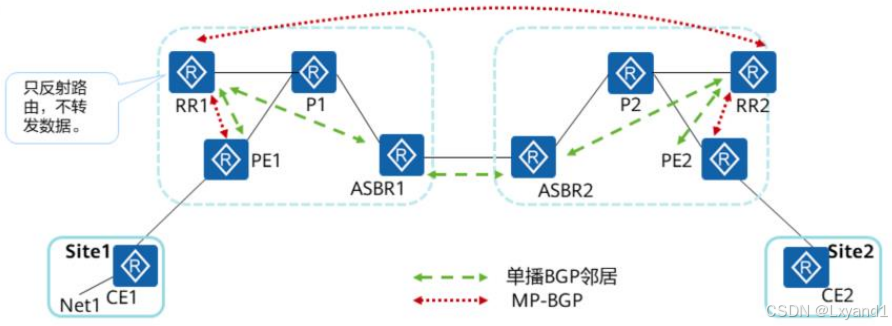

（4）OptionC方式一控制平面：带RR场景

本端PE只与本端RR建立VPNV4邻居，本端RR与对端RR建立VPNV4邻居，实现了跨域VPN路由的传递。
ASBR，PE同RR建立BGP单播IPv4邻居:
- ASBR将从对端ASBR学到的RR的loopback接口的路由，传递给本端RR，用于本端RR与对端RR建立VPNV4邻居。
- ASBR将从对端ASBR学到的RR和PE的loopback接口的路由，传递给本端RR，本端RR再将其反射给本端PE，用于跨域之间的PE建立BGP LSP。

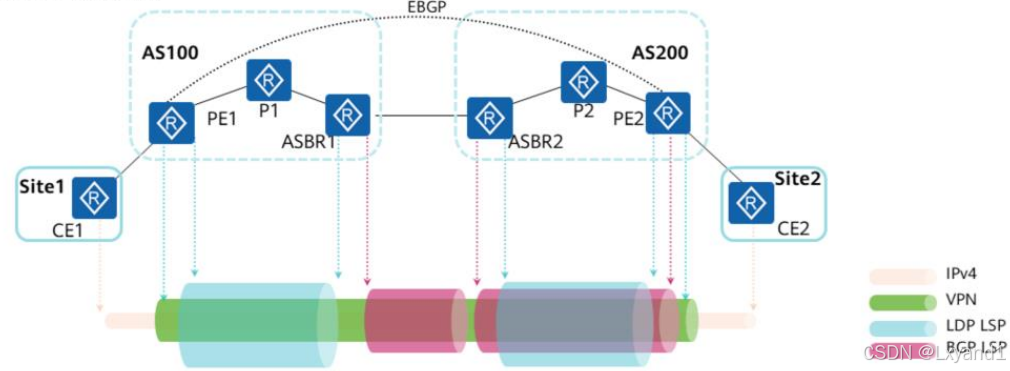

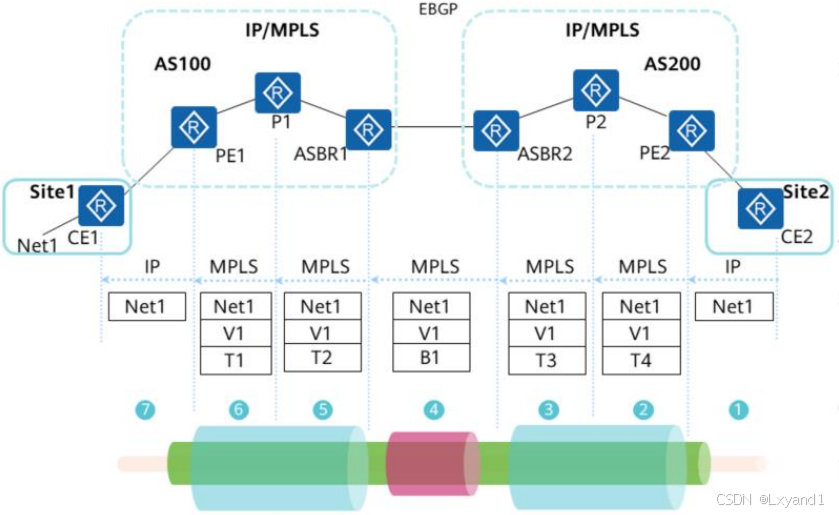

（5）OptionC方式一转发平面

CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后先封装VPN标签V1，然后添加ASBR2分配的BGP标签B2做为中间标签，最后封装上外层标签T4。
P2把外层标签T4换成T3，然后将此报文发送给ASBR2。
ASBR2去掉外层标签，将BGP标签B2交换为B1，再将其转发给ASBR1，
当ASBR1收到报文后，去掉B1进一步查表转发，发现此时去往PE1的路由有一个关联的标签T2，因此，ASBR1将其加在栈顶，并转发给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将报文转发给CE1。

（6）跨域OptionC方式二

跨域VPN-OptionC方案二与方案一大体相似。
不同之处在于，方案一中，需要使用三层标签，即VPN label，BGP LSP，LDP LSP来承载流量，而方案二只需要两层。
方案一，ASBR在收到对端ASBR发来的BGP标签路由后，需要配置策略产生一个新的标签并发布给AS内的PE或者RR设备，以建立一条完整的BGP LSP。方案二中，ASBR需要配置MPLS触发为BGP标签路由分发标签因此在AS内的PE上可以看到去往对端PE的LDPLSP，而非BGPLSP。
同理，方案二支持RR设备的部署。

（7）OptionC方式二拓扑说明

方式二:ASBR不再维护或是通告VPNV4路电。ASBR只需要维护所有天往PE的带标签路电，并通过EBGP通告给对ASBR。对端ASBRW车带BGP标签路由后，LDP会触发为该BGP标签路由产生标签，并在AS内的LDP邻居间传递。因此，在PE上可以看到去往对端PE的LDPLSP。
为了进一步扩展性能，多跳MP-EBGP会话可以建立在不同的AS的VPN RR之间，本AS内的PE只需要与RR建立MP-IBGP即可。这些VPN RR通告VPNV4路由时不改变下一跳信息，进而当对端PE转发流量时，可以迭代至正确的隧道。

（8）OptionC方式二控制平面：无RR场景

CE1通告IPv4路由给PE1。
PE1将IPv4路由转化为VPNV4路由发送给PE2，并且设置下一跳为PE1，分配VPN标签V1。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR1通过EBGP会话通告一条去往PE1的带标签的IPv4路由给ASBR2，其中下一跳为ASBR1，标签为BGP标签，值为B1。
ASBR2、P2分别为去往PE1的路由分配隧道标签T3、T4。
PE2将VPNV4路由转变为IPv4路由通告给CE2，并且设置下一跳为PE2。

（9）OptionC方式二控制平面：带RR场景

本端PE只与本端RR建立VPNV4邻居，本端RR与对端RR建立VPNV4邻居，实现了跨域VPN路由的传递。
RR只负责控制平面VPNV4路由的传递，转发平面的流量不经过RR。

（10）OptionC方式二转发平面

CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后先封装VPN标签V1，由于去往Net1的下一跳PE1不是直连邻居，通过查表发现去往PE1的标签为T4，打上T4。
P2把外层标签T4换成T3，然后将此报文发送给ASBR2。
ASBR2去掉外层标签，将T3交换为B1，再将其转发给ASBR1。
当ASBR1收到报文后，去掉B1进一步查表转发，发现此时去往PE1的路由有一个关联的标签T2，因此，ASBR1将其加在栈顶，并转发给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将报文转发给CE1。

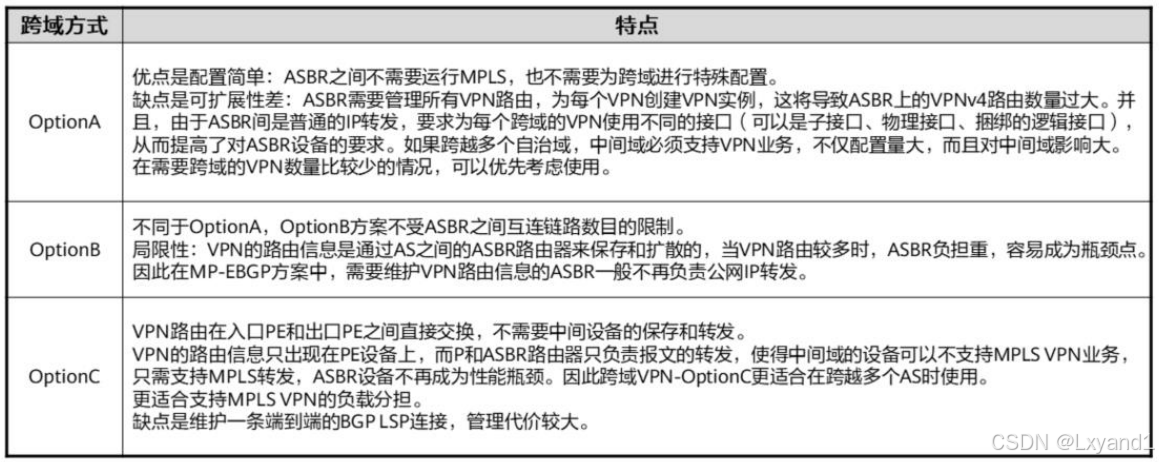

（11）OptionC方式的特点

VPN路由在入口PE和出口PE之间直接交换，不需要中间设备的保存和转发。
VPN的路由信息只出现在PE设备上，而P和ASBR只负责报文的转发，使得中间域的设备可以不支持MPLSVPN业务，只需支持MPLS转发，ASBR设备不再成为性能瓶颈。因此跨域VPN-OptionC更适合在跨越多个AS时使用。
更适合支持MPLS VPN的负载分担。
缺点是维护一条端到端的PE连接管理代价较大。
