1. 实验7：SR MPLS TE L3VPN (E2E跨域)
2.

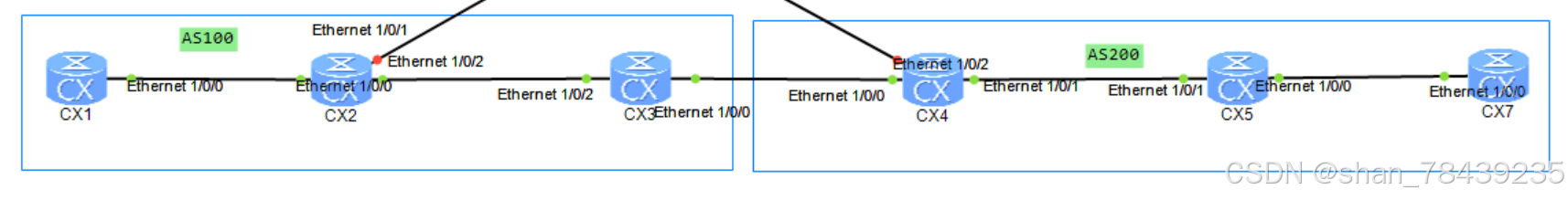

拓扑介绍：

CX1-3属于AS100

CX4,5,7属于AS200

使CX1与CX7建立跨域TE L3VPN。

配置思路：

分成三段TE隧道，CX3,CX4利用BGP E2E方式进行跨域。

1.配置步骤：

配置基本的IGP，SR MPLS

[CX1-mpls]dis cu

sysname CX1

#

mpls lsr-id 10.1.1.1

#

mpls

 mpls te

 mpls te cspf  （利用CSPF算法。）

#

segment-routing

#

interface Ethernet1/0/0

 undo shutdown

 ip address 10.1.12.1 255.255.255.0

 mpls

 mpls te

 undo dcn

 undo dcn mode vlan

#

interface LoopBack0

 ip address 10.1.1.1 255.255.255.255

 ospf prefix-sid index 1

#

ospf 1 router-id 1.1.1.1

 opaque-capability enable

 segment-routing mpls

 segment-routing global-block 16000 17000

 area 0.0.0.0

  network 0.0.0.0 255.255.255.255

  mpls-te enable

#

undo dcn

其他路由器类似的ospf配置（略）

检查MPLS TE CSPF TEDB数据库（必须确保所有链路都在，否则后面一定会出故障）

</
