随着新能源汽车产业向“轻量化、节能化、智能化”升级，太阳能天窗作为辅助供电系统，其发电效能直接影响车辆续航补能能力与能源利用效率。然而，自然光照的波动性（如云层遮挡、昼夜交替）和地域差异性，导致室外测试难以获得稳定可比的数据。太阳光模拟器凭借对自然光照的精准复现能力，成为电动汽车太阳能天窗的发电效能动态测试的关键设备，为技术优化与性能验证提供科学支撑。

一、光谱匹配对太阳能天窗测试的重要性

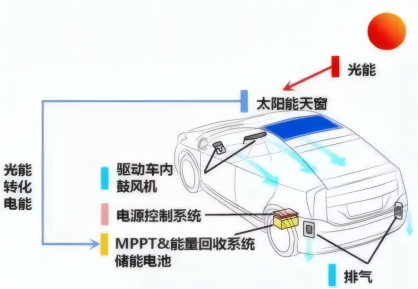

电动汽车的太阳能天窗辅助供电系统

太阳能天窗的核心功能载体是玻璃夹层中的硅基或薄膜光伏电池，其光电转换效率高度依赖入射光光谱组成。真实太阳光谱中，仅能量高于电池材料带隙的光子可激发载流子产生电流。因此，太阳光模拟器的光谱匹配精度（与 AM 1.5G 标准符合度）是测试准确性的关键，需在 300nm-1200nm 关键波段与标准光谱高度吻合，确保实验室中光伏电池的光电转换行为与户外一致，使测得的转换效率（η）和输出功率具备实际参考价值。

二、动态测试流程与关键参数变量

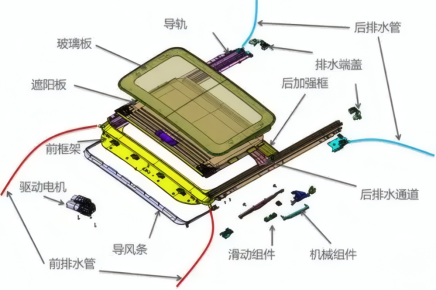

电动天窗的结构

太阳能天窗发电效能的动态评估，需在集成大型太阳光模拟器、精密多维运动台及可控温环境舱的综合实验平台开展，测试对象为包含玻璃基板、光伏电池层、互联电路及封装材料的完整或代表性天窗模块，核心测试流程分四步进行。

1. 基准性能标定：在标准测试条件（STC：辐照度 1000 W/m²、光谱 AM 1.5G、电池温度 25°C）下，以高准直光束垂直照射天窗（入射角 0°），测量最大输出功率、开路电压、短路电流及填充因子等参数，建立性能评估基准。

2. 入射角响应特性测试：保持标准辐照度恒定，通过精密转台连续调整天窗倾角（0° 至 80° 区间），模拟太阳轨迹或车辆姿态变化，系统记录不同入射角下的电性能参数，定量分析天窗曲面设计、封装材料透光率及减反膜效果对角度响应的敏感性，绘制功率衰减曲线。

3. 辐照度响应特性测试：固定入射角为 0°，通过调节太阳光模拟器光强或中性密度滤光片，使辐照度在 100 W/m² 至 1200 W/m² 区间连续或阶梯变化，评估光伏电池在弱光下的启动特性、线性度及转换效率变化，明确其不同天气条件下的发电能力。

4. 温度系数与热耦合效应测试：在特定辐照度和入射角下，精准控制环境舱温度，监测电池结温对电性能的影响，重点分析开路电压与最大功率随温度升高的负向变化趋势，量化温度效应，为预测极端气候下的实际发电量提供数据支撑。

三、测试数据的整合分析与标准化

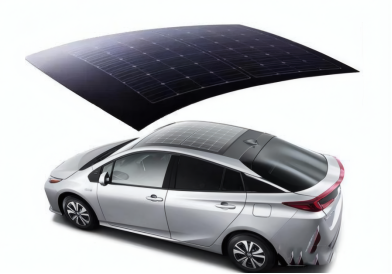

电动车的太阳能天窗

完成动态测试后，需整合入射角响应、辐照度-功率特性及温度系数等数据，构建天窗综合发电效能预测模型。该模型结合地域气象数据与车辆使用模式，可准确预测天窗的日均、月均及年均发电量，为评估经济性与续航贡献提供定量依据。

为确保测试结果的客观性、准确性与国际可比性，整个评估体系必须建立在严格的标准之上。太阳光模拟器需依据IEC 60904-9等标准定期校准，电性能测量设备及测试流程也需遵循IEC 61215等相关国际标准，从而使测试结论成为行业公认的性能权威判据。

综上，太阳光模拟器通过精准复现动态光照环境，系统评估太阳能天窗的光谱响应、入射角特性、辐照度适应性与温度稳定性，为产品研发与性能验证提供了关键数据支撑。结合标准化测试与数据建模，既为天窗的结构设计、材料选型提供优化依据，也为电动汽车辅助供电系统的性能验证提供数据支撑。

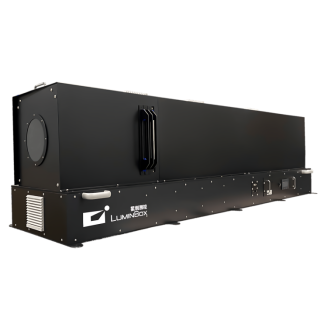

Luminbox全光谱准直型太阳光模拟器
