在智能网联汽车、航空航天等领域，HUD红外热像仪作为人机交互与环境感知的核心设备，其成像精度直接决定系统决策可靠性。阳光干扰引发的冷反射效应，是导致该设备出现虚假低温信号、目标识别失效的主要诱因。紫创测控luminbox的太阳光模拟器凭借可复现自然阳光光谱与辐照特性的优势，成为量化评估冷反射效应的关键工具，为HUD红外热像仪光学优化提供实验依据。

一、冷反射效应与阳光干扰的关联机制

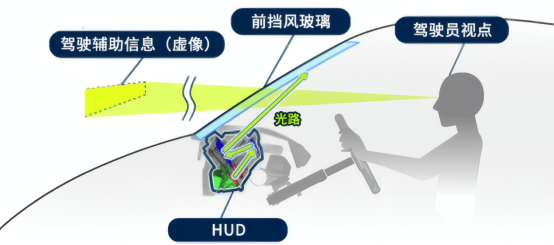

汽车HUD红外热像仪

冷反射效应是光学系统中镜片反射光与目标红外辐射耦合的光学失真现象。HUD红外热像仪的光学链路包含偏振片、透镜组等多类元件，当阳光以非成像角度入射时，部分光线经镜片界面反射后直接投射至红外探测器，与目标的中波/长波红外信号叠加。由于阳光的可见光-近红外成分在红外探测器上响应度极低，形成低灰度值区域，表现为热像中的“伪冷点”。这种干扰在正午强光、逆光等场景下尤为显著，可能导致车载HUD误判路面结冰状态，或航空HUD混淆云层与机体温度信号。

二、太阳光模拟器在冷反射测试中的应用

阳光干扰引发的冷反射效应

自然太阳光受天气、时间与地理位置影响，其强度、光谱与入射角度具有显著的不确定性与不可重复性，难以满足精密光学系统在开发阶段的测试需求。太阳光模拟器通过模拟真实太阳的光谱特性、辐照强度与光束准直性，为冷反射效应的实验室研究提供了可控、可重复的测试环境。

太阳光模拟器应具备以下技术特征：

光谱匹配性：输出光谱需符合AM1.5G等标准太阳光谱，尤其在红外波段应与实际环境一致；

辐照可调性：能够在数百至超过1000 W/m²范围内精确调节，以模拟不同日照条件；

光束质量：具备高度的均匀性与准直性，确保测试场景与实车光照条件的一致性。

三、冷反射效应的阳光模拟测试系统与方法

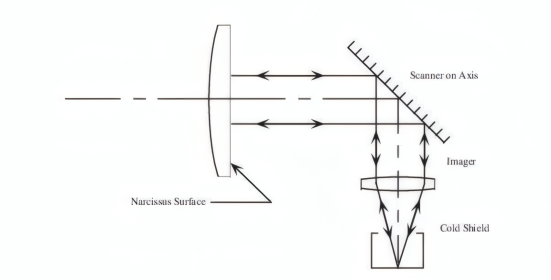

HUD红外热像仪的冷反射效应

1. 测试系统构成

典型的冷反射阳光干扰测试系统包括：

太阳光模拟器作为激励源；

配备多维调节机构的样品架，用于精确控制光束入射角度；

红外图像采集系统与HUD虚像分析设备；

全暗室测试环境，以排除杂散光干扰。

2. 测试方法与流程

基准采集：在无光照条件下获取系统的本底噪声与固有非均匀性；

角度扫描测试：固定辐照度，改变光束入射角度，识别最容易激发冷反射的临界角度；

强度扫描测试：在关键入射角度下逐步提高辐照度，评估伪影随光强变化的规律；

动态测试：模拟车辆行驶中光照条件的变化，检验系统在动态场景中的稳定性。

四、太阳光模拟器测试数据的分析与应用

为客观评估冷反射效应的严重程度，需建立以下量化指标：

伪影信噪比（SNR） ：衡量冷反射信号相对于图像背景噪声的强度，值越低表明系统抗干扰能力越强；

图像非均匀性变化：评估冷反射对整体图像均匀性的影响程度；

HUD虚像参数：包括虚像对比度、重影分离度等，反映冷反射对显示效果的直接影响。

通过对测试数据可系统分析：

定位产生冷反射的关键光学界面；

指导抗反射膜系设计与光学结构优化；

验证系统在极端光照条件下的性能边界，为产品可靠性提供数据支撑。

综上，阳光干扰引发的冷反射效应是制约 HUD 红外热像仪成像精度的关键瓶颈，而太阳光模拟器凭借可控、可重复的标准化测试能力，成为该效应量化评估的核心工具。通过系统化的测试系统搭建、多维度测试流程与科学量化分析，可精准定位光学设计缺陷，为抗反射膜系优化与结构改进提供数据支撑。

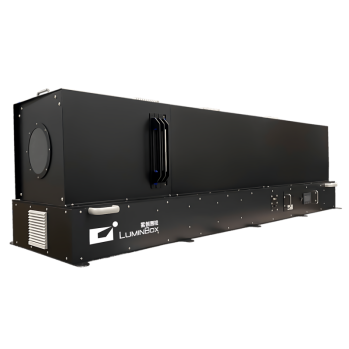

Luminbox全光谱准直型太阳光模拟器

紫创测控Luminbox全光谱准直型太阳光模拟器为汽车提供高精度老化测试与性能验证，能精准模拟自然光环境，支持光谱/ 亮度 / 色温调控。
