电源管理设计优化方案
1. 闩锁效应(Latch-up)规避
-
器件选型:
-
优先选用具有抗闩锁设计的CMOS器件(如带有Guard Ring结构或SOI工艺的芯片)。
-
避免使用寄生PNP/NPN结构敏感的器件,选择通过JEDEC闩锁测试认证的元器件。
-
-
电路保护:
-
在敏感接口(如I/O、电源引脚)添加瞬态电压抑制器(TVS二极管)或RC滤波电路。
-
对电源轨增加钳位二极管(如Schottky二极管),限制电压尖峰。
-
-
布局优化:
-
减少电源与地平面的环路面积,避免寄生电感引发瞬态闩锁。
-
对高频信号线进行屏蔽,并远离电源路径。
-
2. 显示屏供电及负载能力设计
-
动态负载响应:
-
采用PMIC(电源管理集成电路)或多相Buck-Boost方案,确保屏幕亮度突变时电压波动小于±5%。
-
针对OLED/LCD屏特性,配置独立供电通道,避免背光驱动与逻辑供电互相干扰。
-
-
冗余设计:
-
电源输出能力需覆盖峰值电流的1.5倍(如屏幕全白显示时的最大电流)。
-
使用低ESR陶瓷电容(如X7R/X5R)与钽电容组合,抑制高频噪声和瞬时压降。
-
-
热管理:
-
在PCB布局中为电源芯片预留散热过孔或金属散热片,确保长时间高负载下的温升可控。
-
3. 电源保护机制
-
多级保护策略:
-
过压保护(OVP):设置阈值(如标称电压的110%),触发后断开负载并启用钳位电路。
-
过流保护(OCP):采用电子熔断(eFuse)或限流IC,支持可调阈值(如额定电流的120%-150%)。
-
短路保护(SCP):在检测到负载阻抗异常时,5ms内切断输出。
-
-
自恢复功能:
-
配置自动重试机制(如间隔10秒尝试恢复供电),避免永久性断电导致系统宕机。
-
二、供应商选择标准与过流参数要求
1. 过流判断依据
-
量化指标:
-
过流倍数:明确要求器件可承受的过流倍数(如≥2倍额定电流)。
-
耐受时间:定义过流持续时间阈值(如100ms内不损坏,500ms内触发保护)。
-
恢复特性:区分可恢复(如自复位保险丝)与不可恢复(如一次性熔断器)方案。
-
-
数据验证:
-
要求供应商提供第三方实验室的测试报告(如IEC 60950过流曲线、UL认证)。
-
对关键器件进行实测验证(如模拟脉冲电流冲击测试)。
-
2. 供应商评估优先级
-
性能排序规则:
-
第一优先级:过流耐受能力(例如,耐受2.5倍电流500ms > 2倍电流300ms)。
-
第二优先级:保护响应时间(如OCP动作时间≤1ms优于≤5ms)。
-
第三优先级:温度降额特性(高温环境下过流能力衰减≤20%)。
-
-
附加要求:
-
提供完整的失效模式分析(FMEA)文档,涵盖过流、过热等异常场景。
-
支持小批量样品快速交付,便于设计验证迭代。
-
三、测试验证与合规性
1. 设计验证项目
-
闩锁测试:
-
注入ESD脉冲(如IEC 61000-4-2 Level 4,接触放电8kV),监测是否触发闩锁。
-
-
负载瞬态测试:
-
模拟屏幕从10%到100%亮度跳变,记录电压跌落与恢复时间。
-
-
过流极限测试:
-
逐步增加负载电流至标称值的2倍,记录保护触发时间和器件损坏阈值。
-
2. 合规性要求
-
安全认证:
-
确保电源方案符合IEC 62368-1(音视频设备安全)、UL 60950(信息技术设备)等标准。
-
-
环保要求:
-
符合RoHS、REACH法规,限制有害物质使用。
-
四、实施流程图

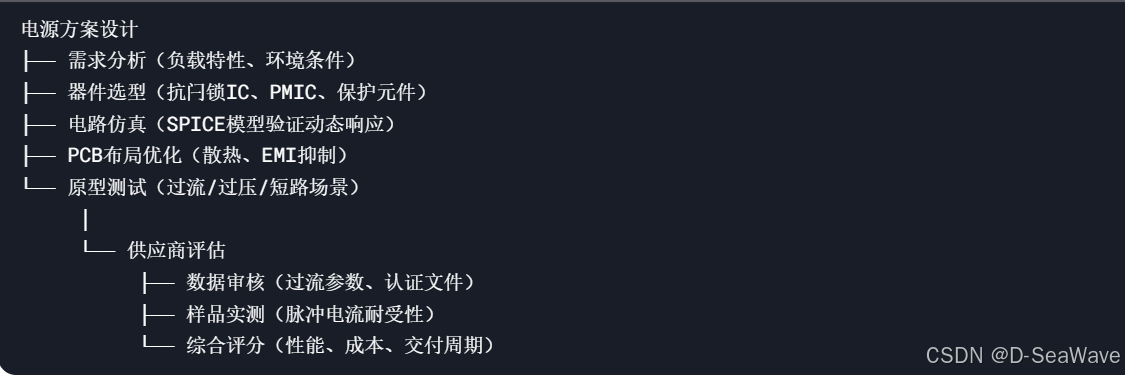

电源方案设计 ├── 需求分析(负载特性、环境条件) ├── 器件选型(抗闩锁IC、PMIC、保护元件) ├── 电路仿真(SPICE模型验证动态响应) ├── PCB布局优化(散热、EMI抑制) └── 原型测试(过流/过压/短路场景) │ └── 供应商评估 ├── 数据审核(过流参数、认证文件) ├── 样品实测(脉冲电流耐受性) └── 综合评分(性能、成本、交付周期)
五、风险管控
-
设计阶段:
-
预留保护电路冗余(如并联TVS二极管),应对器件参数离散性。
-
对高功耗元件进行热仿真(如ANSYS Icepak),预防过热失效。
-
-
量产阶段:
-
制定严格的来料检验(IQC)流程,抽检过流保护器件的一致性。
-
建立失效追溯机制,记录每批次元件的关键参数(如熔断电流分布)。
-
通过上述方案,可系统性解决电源管理的可靠性、安全性与供应商选择问题,同时满足高标准的工业应用需求。
