第二次学习

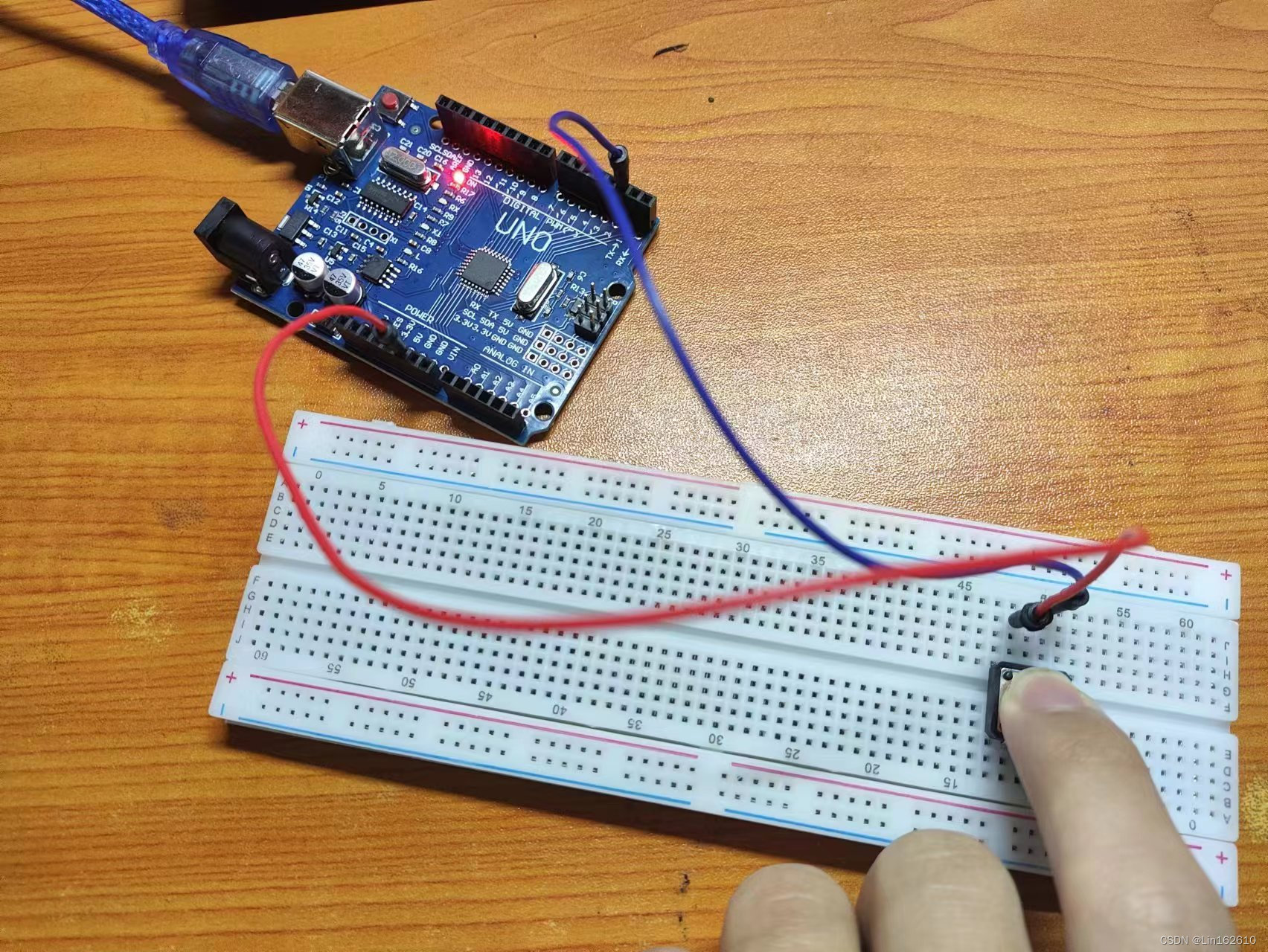

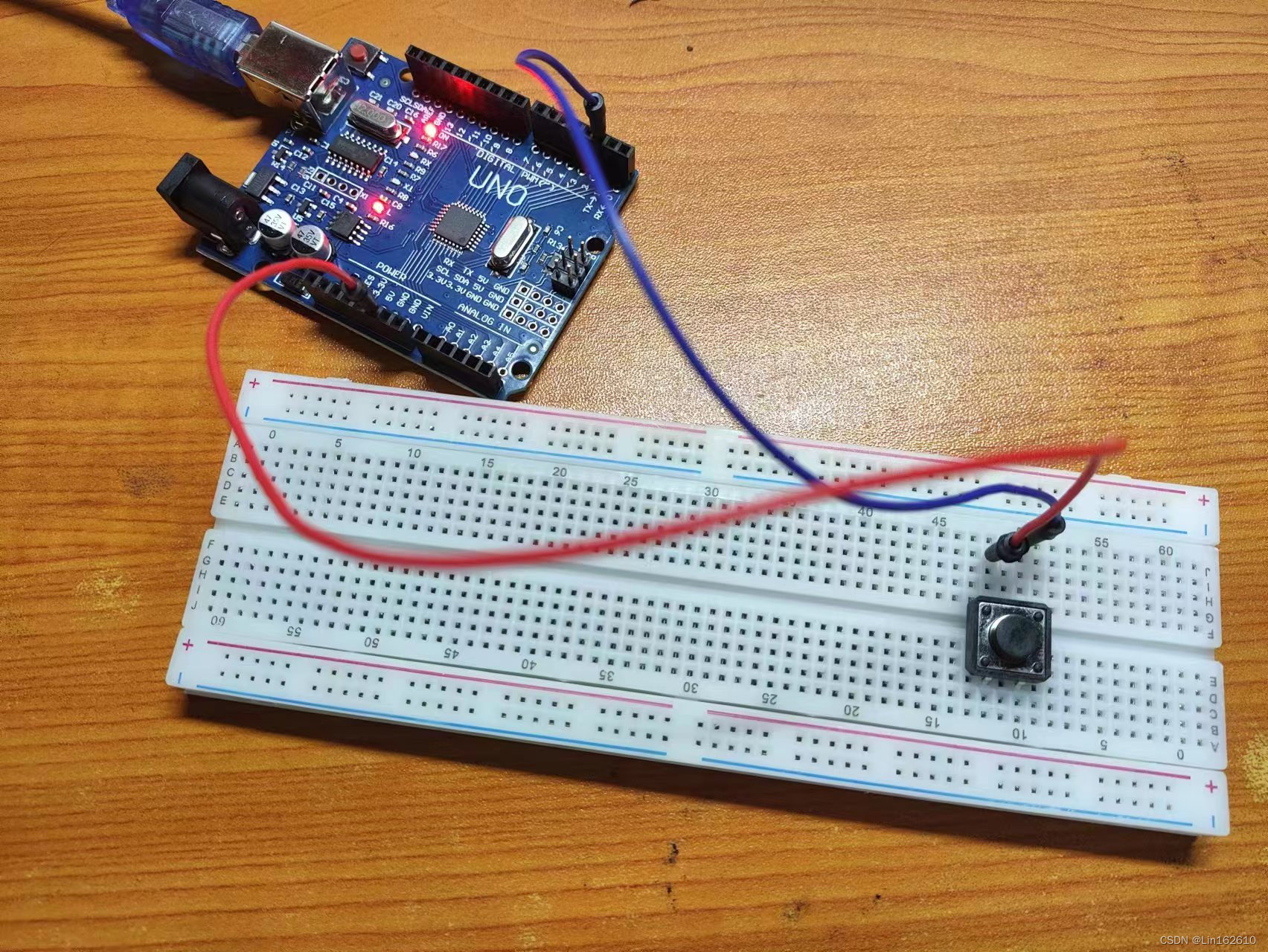

布尔变量控制LED

boolean pushButton;//定义变量
void setup() {
  // put your setup code here, to run once:
  pinMode(2,INPUT_PULLUP);
  pinMode(13,OUTPUT);//设定状态
}
void loop() {
  // put your main code here, to run repeatedly:
  pushButton = digitalRead(2);//监测状态
  if (pushButton)
  {
    digitalWrite(13,HIGH);//判断为1，点亮LED
  }
  else
  {
    digitalWrite(13,LOW);//判断为0，关闭LED
  }
}

注意：这一个实验中，运用布尔变量后，开关的逻辑与上一次学习使用逻辑表达式时的逻辑是相反的。 若要调整为与上一次相同，在按下按钮后灯才亮的情况，则在if语句括号里的pushButton前加上！运算符即可实现

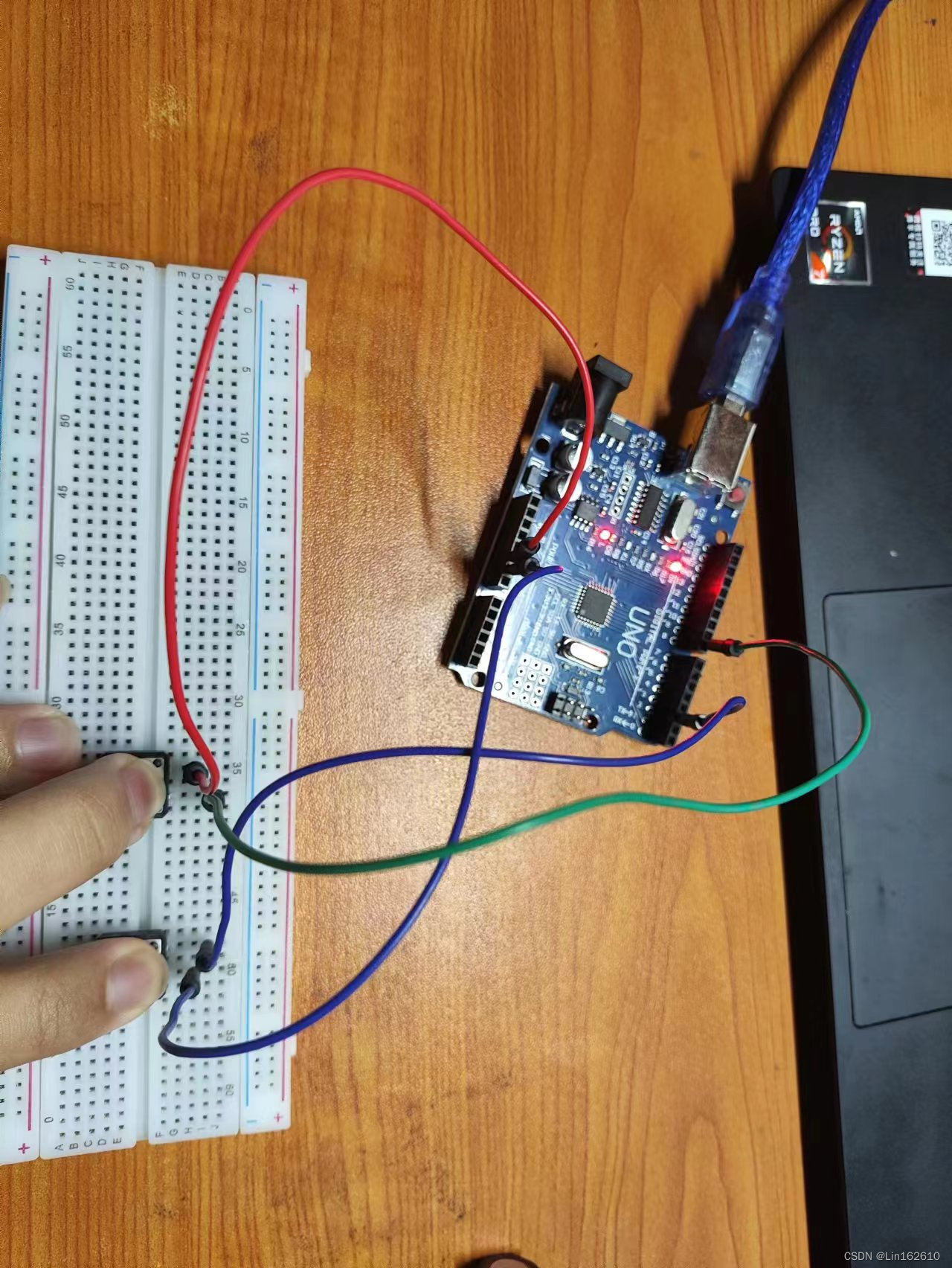

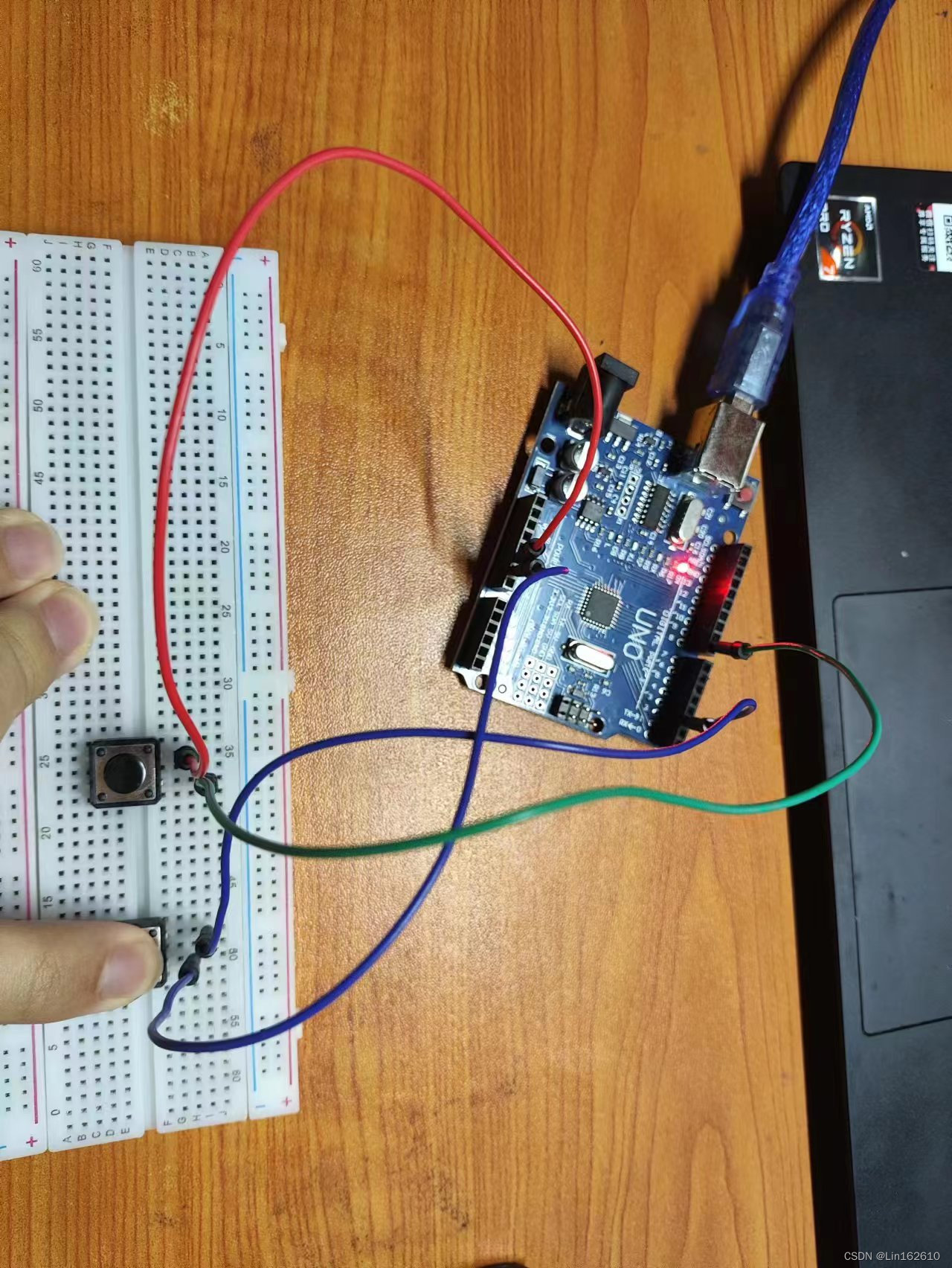

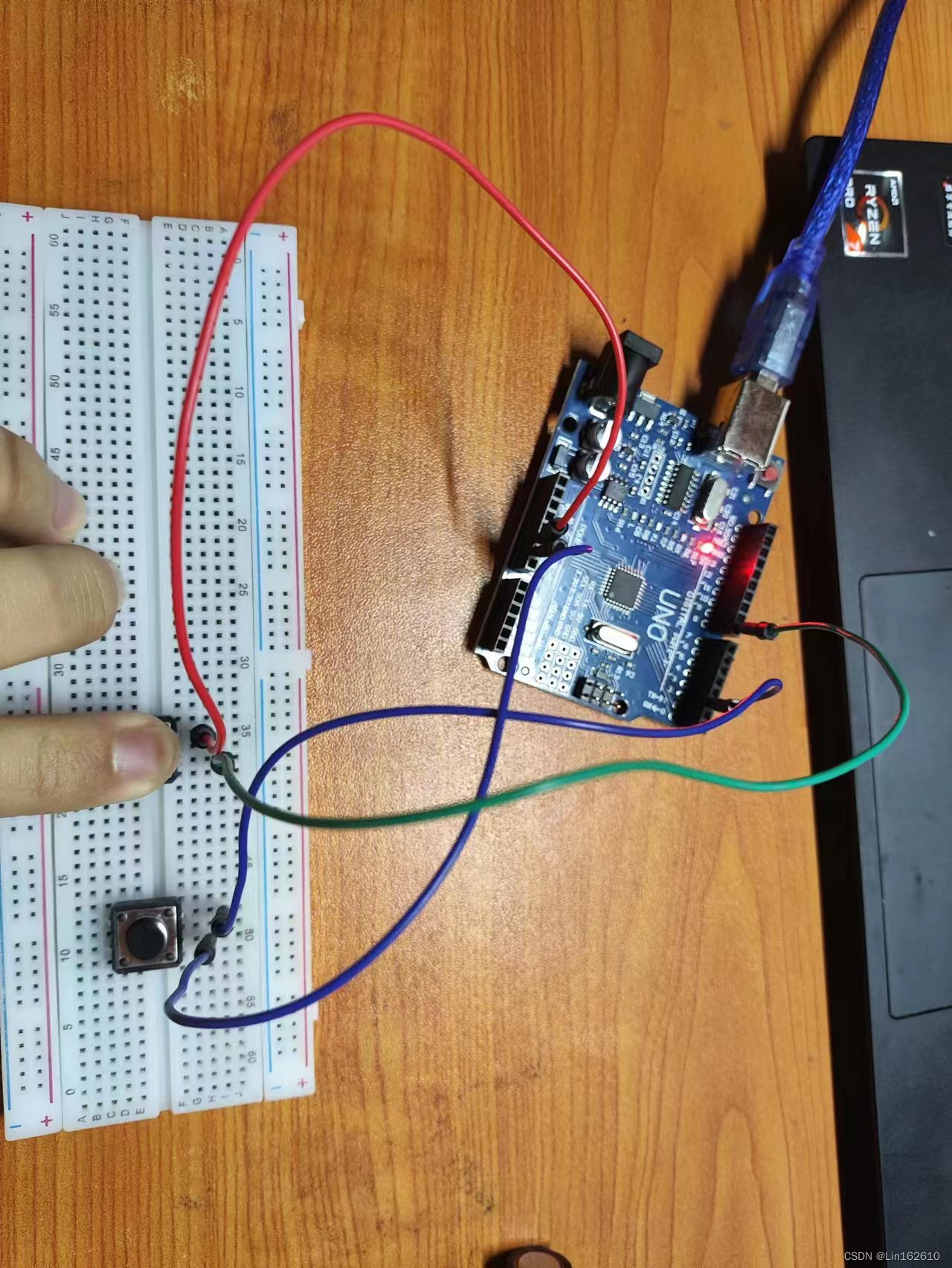

boolean pushButton1;//定义变量
boolean pushButton2;
void setup() {
  // put your setup code here, to run once:
  pinMode(2,INPUT_PULLUP);
  pinMode(8,INPUT_PULLUP);
  pinMode(13,OUTPUT);//设定状态
}
void loop() {
  // put your main code here, to run repeatedly:
  pushButton1 = digitalRead(2);
  pushButton2 = digitalRead(8);//监测状态
  if (!pushButton1 && !pushButton2)
  {
    digitalWrite(13,HIGH);//两个布尔变量都判定为F，才能点亮LED
  }
  else
  {
    digitalWrite(13,LOW);//只要有一个布尔变量判定为T，就无法点亮LED
  }
}

 猜数字

因为手上暂时没有一位的数码管，所以暂时只看了教程。记下了一些感觉需要注意的点

注意：1，因为数码管的引脚比较多且密集，连线时一定不要链接错了，特别是用杜邦线代替跳线的时候。。。。

        2.限流电阻的连接不要忘了

        3.注意开关引脚的位置，切不可弄混了

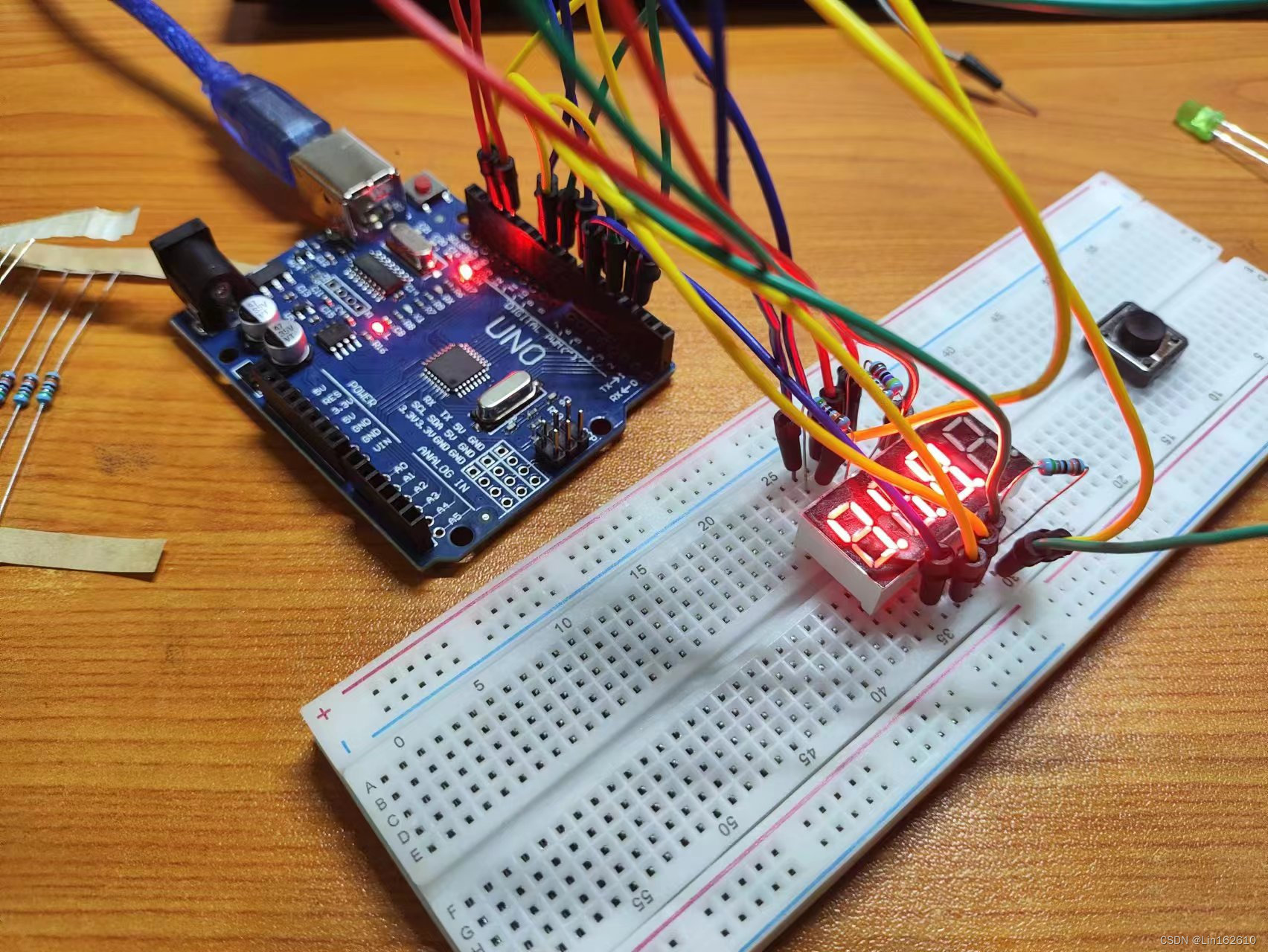

然后为了体验接线，找来了四位数码管，并在社区内找了一位大佬的代码，尝试连接操作（大佬帖子：http://t.csdn.cn/FEu6Y）

代码如下：

int digitalPin= 2;
int weiPin= 10;
int count = -1;
void setup() {
  for(int x=0; x<4; x++) {
    pinMode(weiPin+x, OUTPUT);
    digitalWrite(weiPin+x, HIGH);
  }
  for(int x=0; x<8; x++) {
      pinMode(digitalPin+x, OUTPUT);
  }
}
void loop() {
  count++;
  if(count<10){
    display(4,count);
     delay(1000);
    }else if(count<100){
      for(int i=0;i<50;i++){
      display(3,count/10);
      delay(10);
      display(4,count%10);
      delay(10);
      }}else if(count<1000){
        for(int i=0;i<50;i++){
      display(2,count/100);
      delay(20/3);
      display(3,count/10%10);
      delay(20/3);
      display(4,count%10);
      delay(20/3);
      }
   }
}
void displayDigital(unsigned int digit) {
    unsigned char abcdefgh[][8] = {//定义一个数组，存储不同数字的abcdefgh各段的取值
      {0,0,0,0,0,0,1,1},//0
      {1,0,0,1,1,1,1,1},//1
      {0,0,1,0,0,1,0,1},//2
      {0,0,0,0,1,1,0,1},//3
      {1,0,0,1,1,0,0,1},//4
      {0,1,0,0,1,0,0,1},//5
      {0,1,0,0,0,0,0,1},//6
      {0,0,0,1,1,1,1,1},//7
      {0,0,0,0,0,0,0,1},//8
      {0,0,0,1,1,0,0,1},//9
      {0,0,0,1,0,0,0,1},//A
      {1,1,0,0,0,0,0,1},//b
      {0,1,1,0,0,0,1,1},//C
      {1,0,0,0,0,1,0,1},//d
      {0,1,1,0,0,0,0,1},//E
      {0,1,1,1,0,0,0,1},//F
      {1,1,1,1,1,1,1,0},//DOT = 16
      {1,1,1,1,1,1,0,1},//MINUS= 17
      {1,1,1,1,1,1,1,1} //BLANK =18
      };
      if(digit > 18)return;
      for (unsigned int x=0; x<8; x++)
      digitalWrite( digitalPin+ x, abcdefgh[digit][x] );
      }
      //指定位显示给定数字函数
void display(unsigned int wei, unsigned int digit) {
  const int BLANK=18;
  for(int x=0; x<=3; x++) {
    digitalWrite(weiPin + x,LOW);// 数字位引脚置低电平
    }
    displayDigital(BLANK);    //调用函数关闭所有显示字段
    digitalWrite(weiPin +wei-1 , HIGH);//选择位显引脚
    displayDigital(digit);//调用函数位显数字字段
}

 最后也是成功跑起来了（连错线真的好痛苦。。。。。）
