【离散数学】单射、满射与双射本文目录1、什么是映射？ 1、什么是映射？我们考虑这样的关系：对于集合X中的每一个元素，都有唯一的属于集合Y中的元素被其所指向，我们就称这样的关系叫映射（英：mapping，日：写像（しゃぞう））。这是用很通俗的语言解释定义的映射，而相信大家也都在高中数学必修1里面学过，对映射这个概念想必也都不陌生吧！从这个定义中，你能get到什么信息呢？ ①“X集合中的每一个元素”：如果有集合X的元素不对应集合Y的某个元素的，则不是映射。 ②“都有唯一的Y与之对应”：如果有集合X的元素同时指向了集合Y中的两个以上个元阅读详情

什么是映射

映射，是现代数学中的一个基本概念，包含单射、满射、双射、逆映射、复合映射。

单射：不同的输入映射到不同的输出；
满射：每个可能的输出都有至少一个输入映射到它；
双射：既是单射又是满射；
逆映射：只有一一对应的映射才有逆映射，即输入输出对调；
复合映射：把多个映射"串起来"，先做A映射，再做B映射。

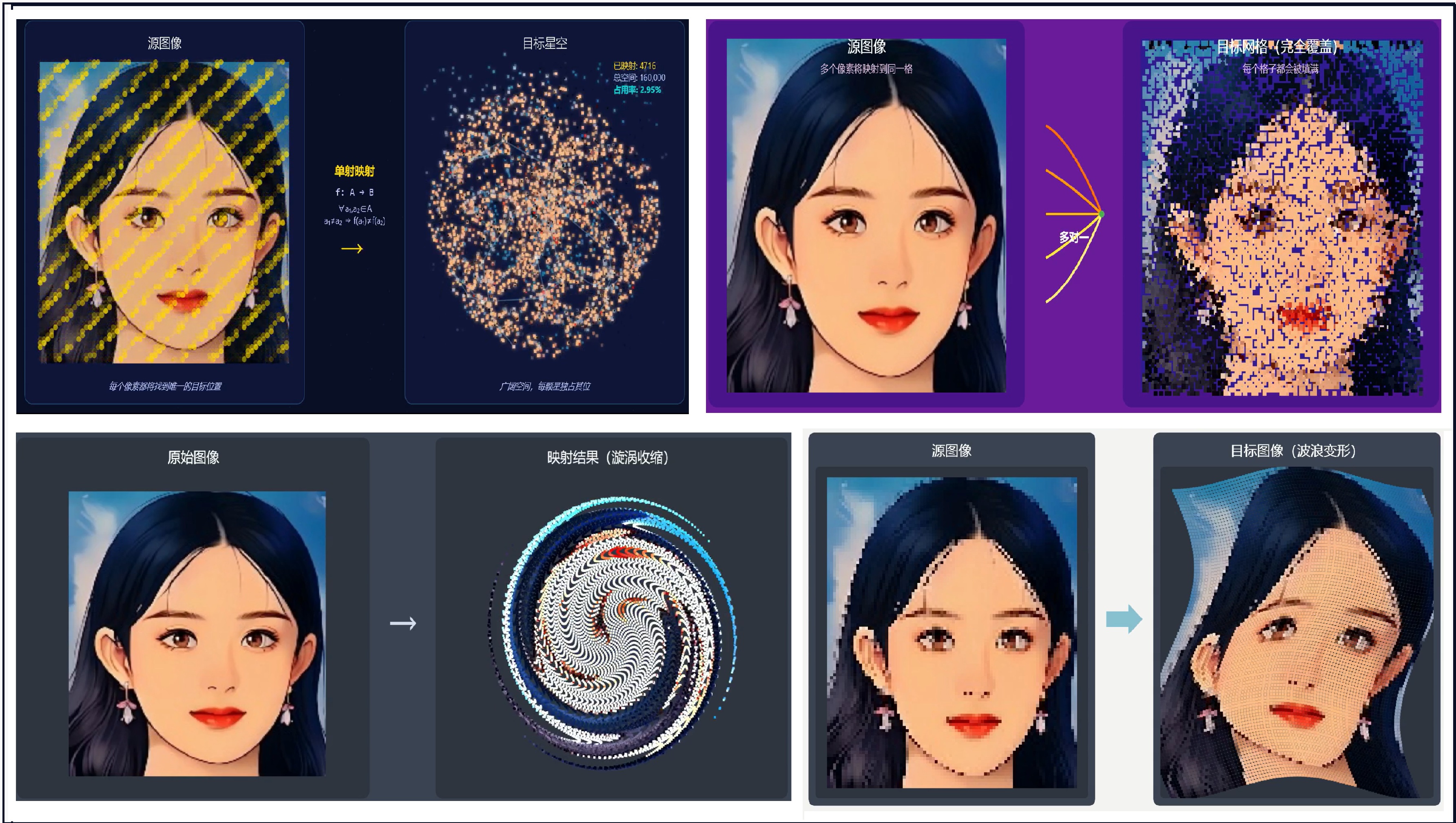

以下来以动画演示部分概念。

编程工具：VS2022、VSCode、C#、WinUI3（NET8.0)、Compostion API

AI辅助：Claude Code（Claude Code 初体验 - Windows_claude code vscode-优快云博客）

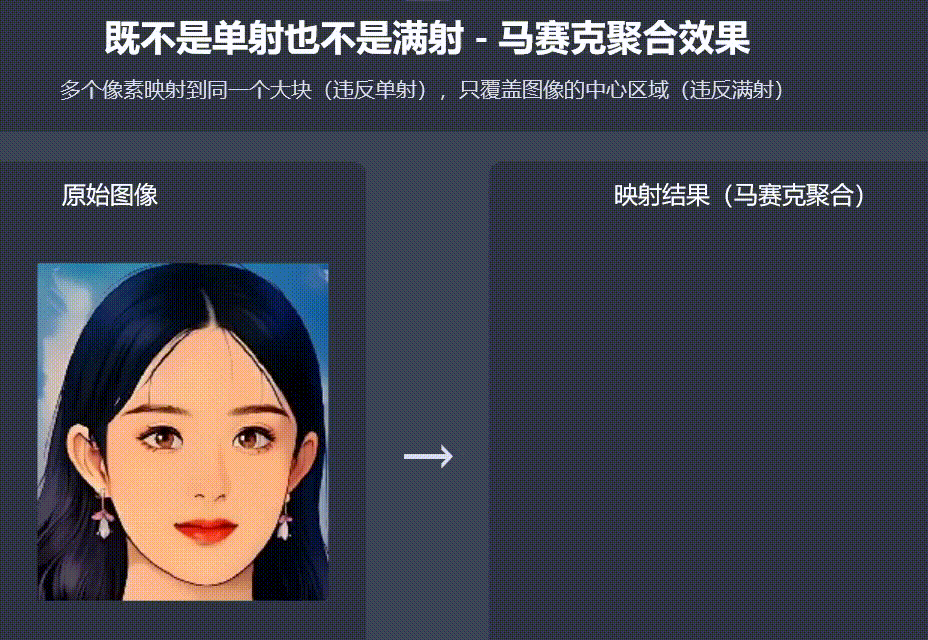

演示：非单射-非满射

如：马赛克聚合效果

处理规则：

1，将多个像素映射到同一个大块（违反单射）
2，只覆盖图像的中心区域，留下边缘空白（违反满射）

视觉效果：中心区域呈现马赛克效果，边缘渐变消失

映射特点：
非单射的特点，是会对原数据损失或扭曲，不管是多到一的损失，还是一到多的想象扩展或变形，都对原数据进行了不可逆的破坏。下面演示由清晰的完整图，演变到细节丢失的、模糊的局部图，即非单非满的马赛克聚合效果。

部分代码：

private void InitializeComposition()
{
    var visual = ElementCompositionPreview.GetElementVisual(TargetCanvas);
    _compositor = visual.Compositor;

    _containerVisual = _compositor.CreateContainerVisual();
    ElementCompositionPreview.SetElementChildVisual(TargetCanvas, _containerVisual);

    // 初始化动画计时器
    _animationTimer = new DispatcherTimer();
    _animationTimer.Interval = TimeSpan.FromMilliseconds(16); // 约60fps
    _animationTimer.Tick += AnimationTimer_Tick;
}
private void AnimationTimer_Tick(object sender, object e)
{
    if (!_isAnimating || _blockVisuals.Count == 0) return;

    // 每帧处理的块数量（基于速度）
    var blocksPerFrame = Math.Max(1, (int)(5 * _animationSpeed));

    // 更新所有已开始的块
    for (int i = 0; i <= _currentBlockIndex && i < _blockVisuals.Count; i++)
    {
        var block = _blockVisuals[i];

        if (block.AnimationProgress < 1.0)
        {
            // 更新动画进度
            block.AnimationProgress = Math.Min(1.0, block.AnimationProgress + 0.03 * _animationSpeed);

            // 计算插值位置
            var progress = EaseInOutCubic(block.AnimationProgress);

            if (block.IsActive)
            {
                // 活动块：移动到目标位置
                var currentX = block.SourcePosition.X + (block.TargetPosition.X - block.SourcePosition.X) * progress;
                var currentY = block.SourcePosition.Y + (block.TargetPosition.Y - block.SourcePosition.Y) * progress;

                Canvas.SetLeft(block.Rectangle, currentX);
                Canvas.SetTop(block.Rectangle, currentY);
                block.Rectangle.Opacity = Math.Min(1.0, progress * 1.5); // 更快显示

                // 颜色增强效果
                var brightness = 1.0 + progress * 0.3;
                var enhancedColor = BrightenColor(block.Color, brightness);
                block.Rectangle.Fill = new SolidColorBrush(Color.FromArgb(enhancedColor.A, enhancedColor.R, enhancedColor.G, enhancedColor.B));
            }
            else
            {
                // 非活动块：淡出效果
                block.Rectangle.Opacity = Math.Max(0, 0.3 - progress * 0.25);
            }
        }
    }

    // 启动新的块
    _currentBlockIndex = Math.Min(_currentBlockIndex + blocksPerFrame, _blockVisuals.Count - 1);

    // 检查是否所有动画完成
    bool allComplete = true;
    foreach (var block in _blockVisuals)
    {
        if (block.AnimationProgress < 1.0)
        {
            allComplete = false;
            break;
        }
    }

    if (allComplete)
    {
        _animationTimer.Stop();
        _isAnimating = false;
        StartButton.Content = "重新开始";
    }
}

演示：单射-非满射

如：星云映射/旋涡收缩

处理规则：
1，每个源像素映射到唯一位置（保持单射）
2，映射后的图像分散到目标图像局部，留下很多空白（违反满射）

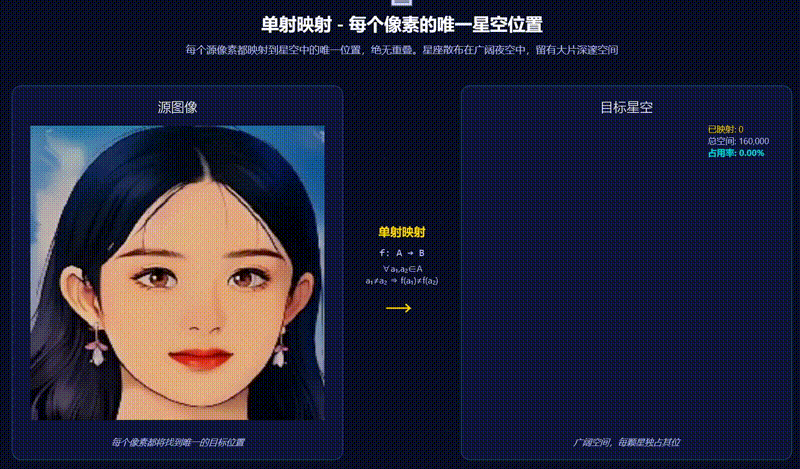

视觉效果-星云映射：源像素点飞落到不同位置，呈现散落的星云状态。

部分代码：

private void SetupAnimationTimer()
{
    _animationTimer = new DispatcherTimer();
    _animationTimer.Interval = TimeSpan.FromMilliseconds(16); // 60 FPS
    _animationTimer.Tick += AnimationTimer_Tick;
}

private void AnimationTimer_Tick(object sender, object e)
{
    if (!_isAnimating) return;

    var currentTime = DateTime.Now.TimeOfDay.TotalSeconds;

    foreach (var pixel in _pixelMappings)
    {
        if (!pixel.IsActive)
        {
            if (currentTime - pixel.StartTime >= pixel.StartDelay)
            {
                ActivatePixel(pixel);
                pixel.IsActive = true;
                _mappedCount++;
                UpdateStats();
            }
            continue;
        }

        if (pixel.Visual != null)
        {
            var elapsed = (float)(currentTime - pixel.StartTime - pixel.StartDelay);
            var progress = Math.Min(elapsed * _animationSpeed / 1.5f, 1.0f);

            if (progress < 1.0f)
            {
                // 动画轨迹
                var sourcePos = new Vector2(
                    pixel.SourcePosition.X * CANVAS_SIZE / _sourceBitmap.Width,
                    pixel.SourcePosition.Y * CANVAS_SIZE / _sourceBitmap.Height);

                var t = EaseInOutCubic(progress);
                var currentPos = Vector2.Lerp(sourcePos, pixel.TargetPosition, t);

                // 添加轻微的曲线效果
                var curve = Math.Sin(t * Math.PI) * 30;
                currentPos.Y -= (float)curve;

                pixel.Visual.Offset = new Vector3(currentPos.X - pixel.Size/2, currentPos.Y - pixel.Size/2, 0);
                pixel.Visual.Opacity = Math.Min(1.0f, progress * 2);

                // 更新源高亮
                if (pixel.SourceHighlight != null)
                {
                    pixel.SourceHighlight.Opacity = 1.0f - progress;
                }
            }
            else
            {
                // 到达目标位置
                pixel.Visual.Offset = new Vector3(pixel.TargetPosition.X - pixel.Size/2, pixel.TargetPosition.Y - pixel.Size/2, 0);
                pixel.Visual.Opacity = 0.7f + pixel.Brightness * 0.3f;

                // 闪烁效果
                var twinkle = 1.0f + (float)Math.Sin(elapsed * Math.PI * 2) * 0.05f;
                pixel.Visual.Scale = new Vector3(twinkle, twinkle, 1.0f);

                // 显示占用指示器
                if (pixel.OccupancyIndicator != null && pixel.OccupancyIndicator.Opacity < 1)
                {
                    pixel.OccupancyIndicator.Opacity = Math.Min(1.0f, pixel.OccupancyIndicator.Opacity + 0.1f);
                }
            }
        }
    }

    // 更新星座连线
    if (_currentMode == MappingMode.ScatteredConstellation)
    {
        UpdateConstellationLines();
    }

    // 检查是否完成
    if (_pixelMappings.All(p => p.IsActive))
    {
        var allReached = true;
        foreach (var pixel in _pixelMappings)
        {
            var elapsed = (float)(currentTime - pixel.StartTime - pixel.StartDelay);
            var progress = elapsed * _animationSpeed / 1.5f;
            if (progress < 1.0f)
            {
                allReached = false;
                break;
            }
        }

        if (allReached)
        {
            _isAnimating = false;
            _animationTimer.Stop();
            StartButton.Content = "开始单射映射";
            ShowCompletionStats();
        }
    }
}

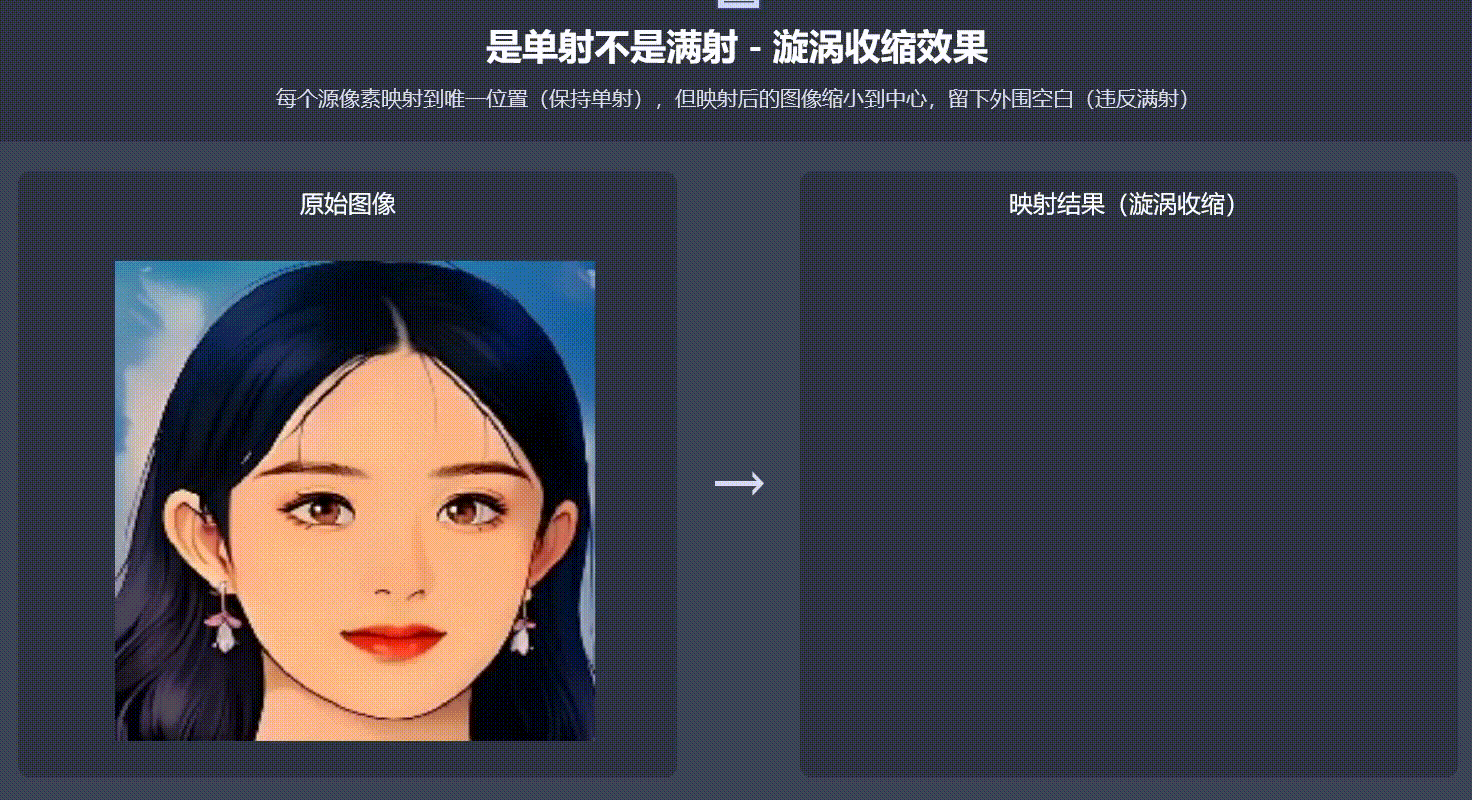

视觉效果-旋涡收缩：原图像发生漩涡状扭曲收缩，局部留有旋涡的缝隙。

部分代码：

private void CompositionTarget_Rendering(object sender, object e)
{
    var elapsed = (DateTime.Now - _startTime).TotalSeconds;
    var allSpritesFinished = true;

    // 更新每个精灵的位置和颜色
    for (int i = 0; i < _spriteVisuals.Count; i++)
    {
        var sprite = _spriteVisuals[i];
        var info = sprite.Comment.Split(',');
        var targetX = float.Parse(info[0]);
        var targetY = float.Parse(info[1]);
        var normalizedDistance = float.Parse(info[2]);
        var sourceX = float.Parse(info[3]);
        var sourceY = float.Parse(info[4]);

        // 计算延迟 - 基于距离的波纹效果
        var delay = normalizedDistance * 0.2;
        var adjustedElapsed = elapsed - delay;

        if (adjustedElapsed < 0)
        {
            // 如果还没到开始时间，保持起点位置和透明
            sprite.Opacity = 0;
            allSpritesFinished = false;
            continue;
        }

        var progress = Math.Min(adjustedElapsed / _animationDuration.TotalSeconds, 1.0);
        if (progress < 1.0)
        {
            allSpritesFinished = false;
        }

        // 使用更平滑的缓动函数
        var easedProgress = EaseInOutQuart(progress);

        // 计算当前位置（线性插值）
        var currentX = sourceX + (targetX - sourceX) * easedProgress;
        var currentY = sourceY + (targetY - sourceY) * easedProgress;

        // 更新位置
        sprite.Offset = new Vector3((float)(currentX - sprite.Size.X / 2), (float)(currentY - sprite.Size.Y / 2), 0);

        // 更新透明度 - 添加淡入效果
        sprite.Opacity = (float)easedProgress;

        // 保持原始颜色，只做轻微的亮度调整
        var colorProgress = easedProgress;
        var brightness = 1.0f + colorProgress * 0.15f; // 非常轻微的亮度变化
        var originalColor = (sprite.Brush as CompositionColorBrush).Color;

        // 保持原图颜色特征
        var newColor = Color.FromArgb(
            (byte)(255 * easedProgress),
            (byte)Math.Min(255, originalColor.R * brightness),
            (byte)Math.Min(255, originalColor.G * brightness),
            (byte)Math.Min(255, originalColor.B * brightness)
        );

        (sprite.Brush as CompositionColorBrush).Color = newColor;
    }

    if (allSpritesFinished)
    {
        CompositionTarget.Rendering -= CompositionTarget_Rendering;
        _isAnimating = false;
        StartButton.Content = "开始动画";
    }
}

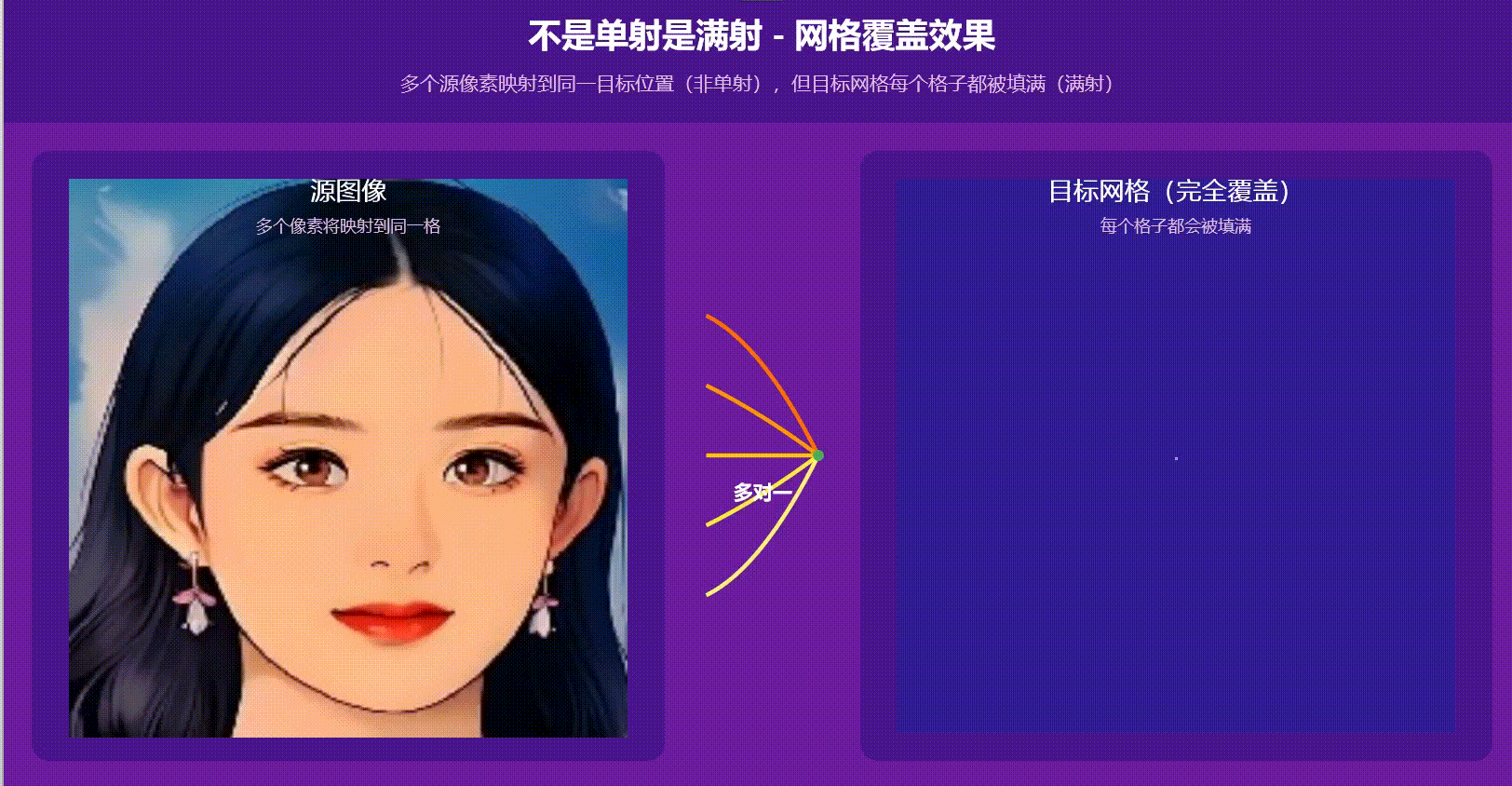

演示：非单射-满射

例如：网格覆盖效果。

处理规则：
1，多个源像素混合映射到同一目标像素（违反单射）
2，但覆盖整个目标图像（保持满射）

视觉效果： 原图像的细节，像是被风化腐蚀一般，细节损失，却结果完整。

部分代码：

private void AnimationTimer_Tick(object sender, object e)
{
    if (!_isAnimating) return;

    var currentTime = DateTime.Now.TimeOfDay.TotalSeconds;

    // 批量激活像素以提高性能
    int activatedThisFrame = 0;
    while (_nextActivationIndex < _pixelMappings.Count && activatedThisFrame < _batchSize)
    {
        var mapping = _pixelMappings[_nextActivationIndex];
        if (!mapping.IsActive && currentTime - mapping.StartTime >= mapping.StartDelay)
        {
            ActivateMapping(mapping);
            mapping.IsActive = true;
            _activePixels.Add(mapping);
            activatedThisFrame++;
        }
        _nextActivationIndex++;
    }

    // 只更新活跃的像素
    for (int i = _activePixels.Count - 1; i >= 0; i--)
    {
        var mapping = _activePixels[i];
        if (mapping.Visual != null && !mapping.HasReachedTarget)
        {
            var elapsed = (float)(currentTime - mapping.StartTime - mapping.StartDelay);
            var progress = Math.Min(elapsed * _animationSpeed / 0.8f, 1.0f); // 稍微加快动画速度

            if (progress < 1.0f)
            {
                // 简化动画轨迹以提高性能
                var sourcePos = new Vector2(
                    mapping.SourcePosition.X * 400f / _sourceBitmap.Width,
                    mapping.SourcePosition.Y * 400f / _sourceBitmap.Height);

                var currentPos = Vector2.Lerp(sourcePos, mapping.TargetPosition, progress);

                // 简化弧线计算
                if (progress < 0.5f)
                {
                    var arc = progress * 2 * 50; // 增加弧线高度
                    currentPos.Y -= arc;
                }
                else
                {
                    var arc = (1 - progress) * 2 * 50; // 增加弧线高度
                    currentPos.Y -= arc;
                }

                mapping.Visual.Offset = new Vector3(currentPos.X, currentPos.Y, 0);
            }
            else
            {
                // 到达目标
                mapping.Visual.Offset = new Vector3(mapping.TargetPosition.X, mapping.TargetPosition.Y, 0);
                mapping.HasReachedTarget = true;

                // 更新网格颜色
                UpdateGridCell(mapping.TargetCell);

                // 从活跃列表中移除
                _activePixels.RemoveAt(i);
            }
        }
    }

    // 检查是否完成
    if (_nextActivationIndex >= _pixelMappings.Count && _activePixels.Count == 0)
    {
        _isAnimating = false;
        _animationTimer.Stop();
        StartButton.Content = "开始覆盖";
        StartButton.IsEnabled = true;

        // 确保最终覆盖率显示正确
        DispatcherQueue.TryEnqueue(() =>
        {
            var finalCoverage = (_filledCells * 100.0) / _totalCells;
            CoverageText.Text = $"覆盖率: {finalCoverage:F1}% - 满射完成！";
            CoverageProgressBar.Value = finalCoverage;
        });
    }
}

private void ActivateMapping(PixelMapping mapping)
{
    var visual = _compositor.CreateSpriteVisual();
    visual.Size = new Vector2(mapping.Size, mapping.Size);
    visual.Brush = _compositor.CreateColorBrush(
        Color.FromArgb(mapping.Color.A, mapping.Color.R, mapping.Color.G, mapping.Color.B));

    // 设置初始位置
    var startPos = new Vector2(
        mapping.SourcePosition.X * 400f / _sourceBitmap.Width,
        mapping.SourcePosition.Y * 400f / _sourceBitmap.Height);
    visual.Offset = new Vector3(startPos.X, startPos.Y, 0);

    // 设置较低的渲染优先级以提高性能
    visual.IsPixelSnappingEnabled = true;

    _containerVisual.Children.InsertAtTop(visual);
    mapping.Visual = visual;
}

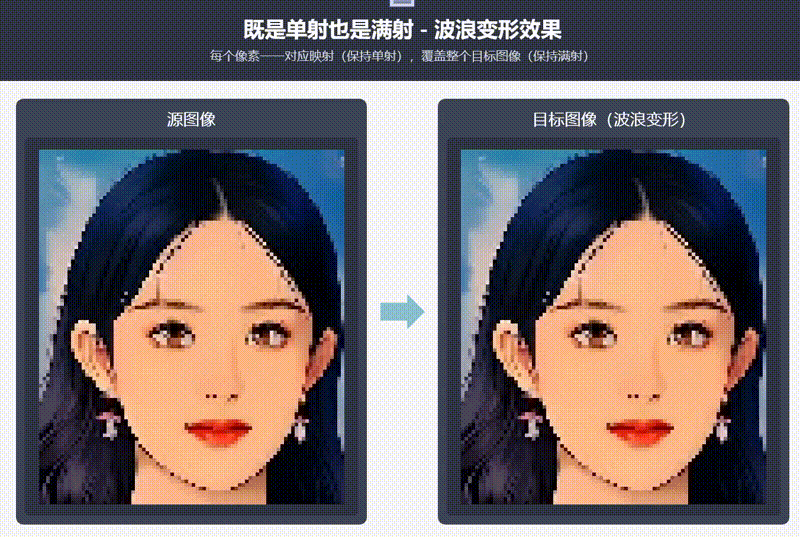

演示：单射-满射

即双射、即一一映射。如：波浪变形效果

处理规则：
1，每个像素一一对应映射（保持单射）
2，覆盖整个目标图像（保持满射）

视觉效果：优雅的正弦波变形，保持图像完整性。

部分代码：

private void AnimationTimer_Tick(object sender, object e)
{
    _totalAnimationTime += 0.016 * _animationSpeed; // 16ms per frame

    bool allAnimationsComplete = true;

    foreach (var pixelVisual in _pixelVisuals)
    {
        var elapsedTime = _totalAnimationTime - pixelVisual.Delay;

        if (elapsedTime < 0)
        {
            // 还未开始动画
            allAnimationsComplete = false;
            continue;
        }

        // 动画持续时间
        var animationDuration = 2.0;
        var progress = Math.Min(elapsedTime / animationDuration, 1.0);

        if (progress < 1.0)
        {
            allAnimationsComplete = false;
        }

        // 使用缓动函数
        var easedProgress = EaseInOutSine((float)progress);

        // 插值位置
        var currentX = pixelVisual.SourcePosition.X + (pixelVisual.TargetPosition.X - pixelVisual.SourcePosition.X) * easedProgress;
        var currentY = pixelVisual.SourcePosition.Y + (pixelVisual.TargetPosition.Y - pixelVisual.SourcePosition.Y) * easedProgress;

        // 添加动态波浪效果
        if (progress > 0.5 && progress < 1.0)
        {
            float wavePhase = (float)(_totalAnimationTime * 2);
            float dynamicWave = (float)(Math.Sin(wavePhase + pixelVisual.Col * 0.1) * 5 * (1 - progress));
            currentY += dynamicWave;
        }

        pixelVisual.Visual.Offset = new Vector3(currentX, currentY, 0);

        // 添加轻微的旋转效果
        if (progress > 0.3 && progress < 0.7)
        {
            float rotation = (float)Math.Sin(progress * Math.PI) * 0.1f;
            pixelVisual.Visual.RotationAngleInDegrees = rotation * 10;
        }
        else
        {
            pixelVisual.Visual.RotationAngleInDegrees = 0;
        }
    }

    if (allAnimationsComplete && _isAnimating)
    {
        StopAnimation();
    }
}

private float EaseInOutSine(float t)
{
    return -(float)(Math.Cos(Math.PI * t) - 1) / 2;
}
