【车载开发系列】UDS诊断时间参数说明

【车载开发系列】UDS诊断时间参数说明

一. 应用层诊断时间参数

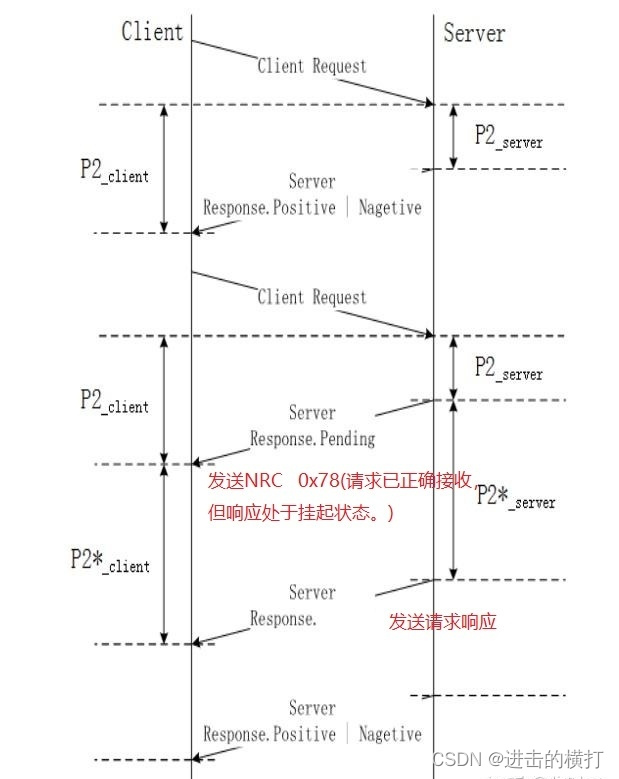

1）P2 CAN_Client

诊断仪成功发送诊断报文请求之后到收到 ECU回复诊断响应的超时时间间隔

2）P2 CAN_Server

ECU 接收到诊断请求之后到开始发送诊断报文的时间间隔，一般默认最大值设定为50ms。

3）P2* CAN_Client

诊断工具接收到NRC0x78之后继续等待 ECU 响应的时间间隔

4）P2* CAN_Server

ECU 发送 NRC 0x78之后继续发送下帧诊断响应报文的时间间隔，一般最大值设定在5000ms。

5）P3 CAN Client Phys

诊断工具成功发送物理寻址诊断请求之后，且无需ECU回复继续发送下次物理寻址诊断请求的最小时间间隔

6）P3 CAN Client Func

诊断工具成功发送功能寻址之后再次发送功能寻址的最小时间间隔

二. 会话层诊断时间参数

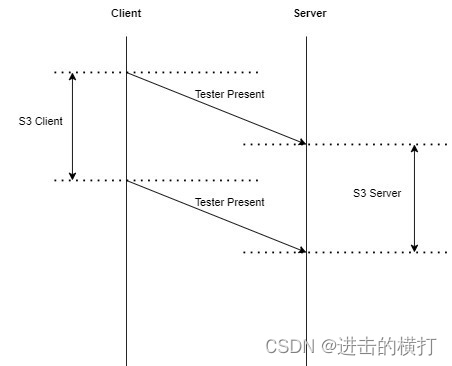

1）S3 Client

诊断工具为了保持非默认会话模式而发送 $3E服务请求报文的时间间隔
Tester的定时参数，客户端为将ECU保持在非默认会话状态，
