【车载开发系列】Autosar的安全访问SecurityAccess知识补充

【车载开发系列】Autosar的安全访问SecurityAccess知识补充

一. 安全访问服务概念

安全访问服务的作用是检测诊断仪（Tester）身份，限制Tester执行服务。就是说有些服务需要经过安全访问服务解锁后才能执行。安全访问服务负责LOCK和UNLOCK状态的切换。
如果任何持有诊断设备的人都可以通过诊断指令对车辆ECU进行操作，将存在较大的安全隐患。为了验证生产线、售后的操作人员是否有权限操作，在对车辆ECU进行诊断检查时，需要验证其提供的密钥是否有效，而产生有效密钥的前提需要ECU反馈给诊断设备一个随机的种子Seed，如果Seed不具有随机性，不法分子将通过大量的重试来破解密钥，只有Seed具有随机性，才能确保每次产生的Key不同，因此诊断设备每次应发送不同的密钥来进行解锁。

二. 安全访问流程

Step1：诊断仪（Tester）发出27服务，请求ECU的种子（Seed）。
Step2：ECU发出一个种子（Seed，这个种子一般是随机数，比如可以通过芯片里面的Timer循环计数产生）。
Step3：诊断仪接收到种子后，会通过一个算法计算出一个秘钥（Key1）发给ECU。
Step4：ECU接收到Key1后，ECU自己会先根据之前产生的seed计算一个秘钥Key2，然后比较Key1和Key2，如果相等则解锁成功。

三. 安全访问服务接口函数

DcmDspSecurity: 该容器包含安全级别配置(DSP参数)(每个安全级别)描述该容器包含DcmDspSecurityRow的行。而关于安全等级有下面几个函数。

1）Dcm_GetSecurityLevel

函数原型：Std_ReturnType Dcm_GetSecurityLevel(Dcm_SecLevelType* SecLevel)
参数：
SecLevel：获取的安全等级值存放到SecLevel指针指向的内存。
返回值：总是返回E_OK
功能描述：获取安全等级

2）DslInternal_SetSecurityLevel()

可以使用这个函数来设置新的安全等级。

3）Xxx_GetSecurityAttemptCounter()

在初始化时，对于每个 DcmDspSecurityAttemptCounterEnabled配置参数设置为TRUE的 DcmDspSecurityRow条目，会调用这个函数来获得AttemptCounter的值。

四. 安全等级的定义

DCM模块的每个诊断服务可以配置安全访问等级

1. 在任何状态下，只有一个安全级别处于活动(active)状态，也就是只有一个安全级别能够被激活，其他安全等级处在锁定的状态下。
2. 安全级别(security level)编号是随意的，不同级别之间不意味着有任何关系，一般Level1是最基本的安全等级，必须要存在。
3. 在默认会话(Default Session) 中不允许解锁安全等级(Security level) 。要获得一些权限，客户端必须首先切换到启用SecurityAccess服务的非默认会话。只有这样，客户端才能执行握手，从而解锁所需的功能。
   同一安全等级的send key子功能数值为request seed子功能数值+1.

五. 安全访问等级校验

在诊断配置阶段，会预先定义每个诊断请求在安全等级下才支持。测试时，只有在支持的安全等级下才会积极响应对应的诊断请求，否则返回NRC:0x33的否定响应码。所以在诊断请求前，可以先通过0x27服务将安全等级切换到需要的安全等级。

六. 安全访问状态机

在UDS诊断协议中，有两个重要的状态机：分别是“Sessionstate machine会话状态机”和“SecurityAccess安全访问状态机”。

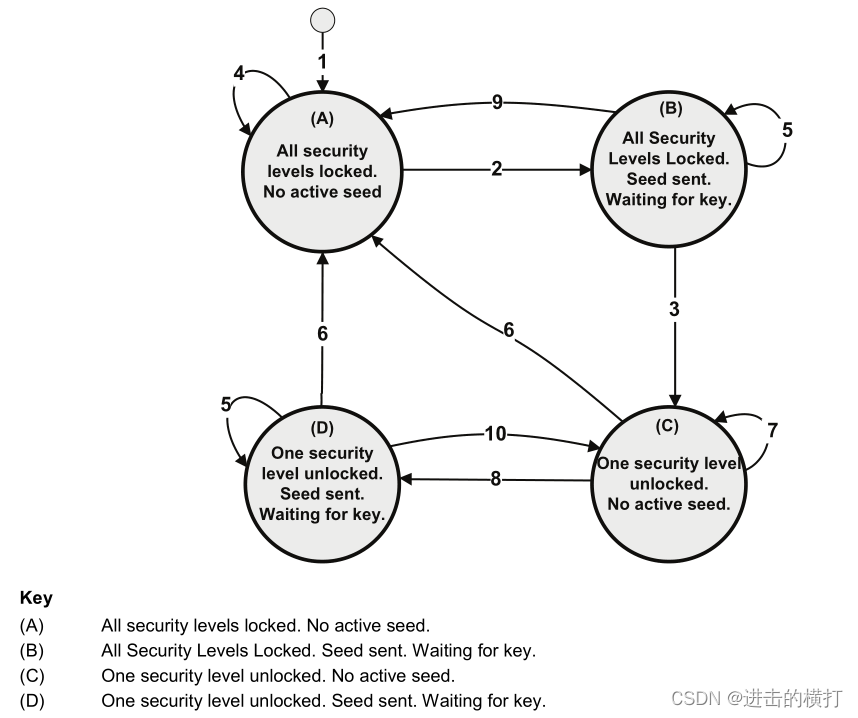

上图形描述了SecurityAccess处理的状态图。给定的数字表示转换条件和要在转换上执行的操作。

（A）所有安全级别都已锁定。没有活性种子。
（B） 所有安全级别已锁定。种子已发送。正在等待密钥。
（C） 一个安全级别已解锁。没有活性种子。
（D） 一个安全级别已解锁。种子已发送。正在等待密钥。
状态图考虑到一般会话处理是在会话管理层内的适当位置完成的（见ISO 14229-2），因此不需要在状态图中考虑。状态转换定义使用了一些参数，这些参数可以根据车辆制造商的具体要求进行设置Delay_Timer和Att_Cnt参数的支持是可选的，由车辆制造商决定。通常，对于较长的种子/密钥长度（例如，16字节及以上），对这些参数的支持不再那么重要。

七. 安全访问其他

1. 27服务的Seed，何时可以返回全0？
   答：如果Server已经处于解锁状态（Unlock）,在此会话下，再次收到Client的种子请求，可以返回0，以此告知上位机，当前会话已经解锁。
2. 非默认会话再次跳转相同非默认会话，需要重新解锁吗？
   答：需要重新安全解锁，即：重新执行0x27服务。
