RTE简介

RTE 运行时环境

首先RTE的全称为，Runtime Environment。

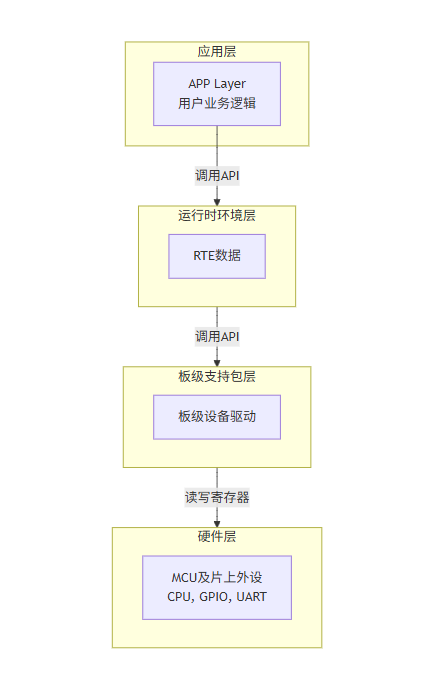

定义​：指的是一套为应用程序提供核心支持的软件服务和资源的总和。它位于操作系统、硬件抽象层和应用程序之间，这里主要以数据为主，例如实时数据和参数设置。

​作用​：应用程序在运行时（Runtime）依赖于它来执行任务，例如任务调度、内存管理、中断处理和访问外设驱动；
并且这使得APP层可以与BSP层、硬件层完全解耦，使得APP的可移植性大大提高。
生成的宏定义还可以支持Matlab&Simulink的MBD编程，以完成复杂逻辑的功能实现。

在这里插入图片描述

RTE建立过程

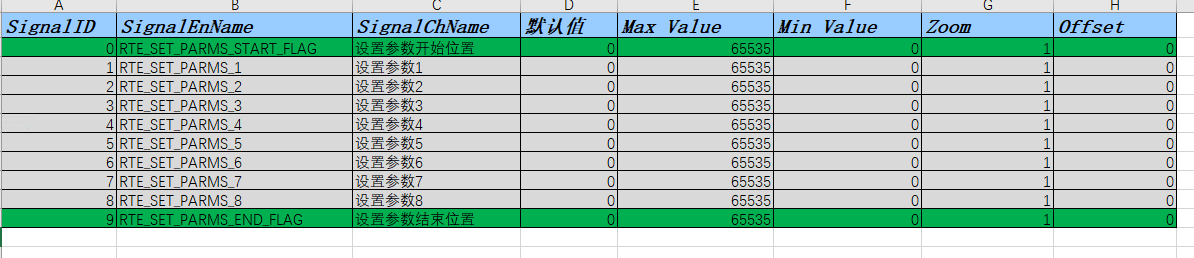

  1. 使用EXECL表格来存放对应数据，如下图所示：
    在这里插入图片描述

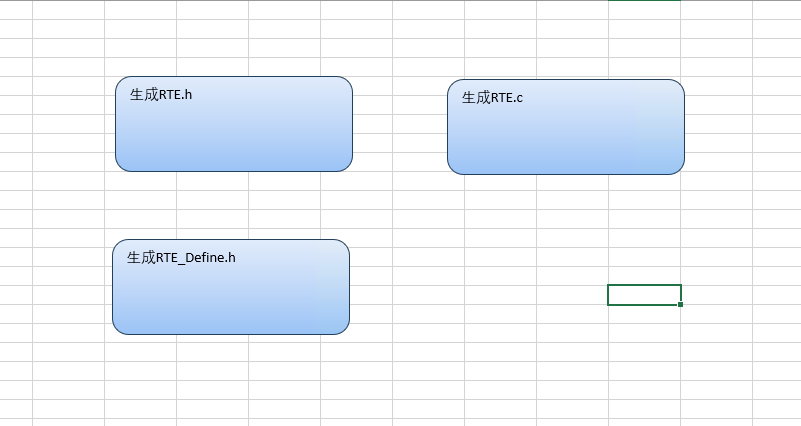

  2. 通过VBA语言编写宏来生成对应的.c .h文件
    在这里插入图片描述
    以下是生成RTE.h的VBA代码示例，其他则先不展示，我会将源码提供给大家
Sub GenerateRTEDefineHeaderFile()
    On Error GoTo ErrorHandler

    ' 定义常量
    Const MAX_NAME_LENGTH As Integer = 40
    Dim filePath As String
    Dim fileNumber As Integer

    ' 1. 检查并准备文件
    If Not PrepareFileEnvironment(filePath, fileNumber) Then Exit Sub

    ' 2. 写入文件内容
    WriteHeaderFileContent filePath, fileNumber, MAX_NAME_LENGTH

    MsgBox "RTE_Define.h 文件已生成！" & vbCrLf & "路径: " & filePath, vbInformation
    Exit Sub

ErrorHandler:
    MsgBox "错误 " & Err.Number & ": " & Err.Description, vbCritical
    If fileNumber > 0 Then Close #fileNumber
End Sub

' 准备文件环境
Private Function PrepareFileEnvironment(ByRef filePath As String, ByRef fileNumber As Integer) As Boolean
    ' 检查目录
    If Len(Dir(ThisWorkbook.Path, vbDirectory)) = 0 Then
        MsgBox "无法访问当前目录", vbExclamation
        Exit Function
    End If

    ' 构建文件路径
    filePath = ThisWorkbook.Path & Application.PathSeparator & "RTE_Define.h"
    fileNumber = FreeFile()

    ' 尝试打开文件测试写入权限
    On Error Resume Next
    Open filePath For Output As #fileNumber
    If Err.Number <> 0 Then
        MsgBox "无法创建文件，请检查写入权限", vbExclamation
        Exit Function
    End If
    Close #fileNumber
    On Error GoTo 0

    PrepareFileEnvironment = True
End Function

' 写入文件内容
Private Sub WriteHeaderFileContent(ByVal filePath As String, ByVal fileNumber As Integer, ByVal maxNameLength As Integer)
    ' 打开文件
    Open filePath For Output As #fileNumber

    ' 写入文件头
    Print #fileNumber, "#ifndef _RTE_DEFINE_H"
    Print #fileNumber, "#define _RTE_DEFINE_H"
    Print #fileNumber, ""
    Print #fileNumber, "/* 自动生成的RTE_Define定义 */"
    Print #fileNumber, "/* 生成时间: " & Now & " */"
    Print #fileNumber, ""

    ' 写入工作表数据
    WriteWorksheetData fileNumber, maxNameLength

    ' 写入文件尾
    Print #fileNumber, "#endif /* _RTE_H */"

    ' 关闭文件
    Close #fileNumber
End Sub

' 写入工作表数据
Private Sub WriteWorksheetData(ByVal fileNumber As Integer, ByVal maxNameLength As Integer)
    Dim sheetNames As Variant
    Dim sheetIndex As Integer

    sheetNames = Array("参数类", "数据类")

    For sheetIndex = LBound(sheetNames) To UBound(sheetNames)
        WriteSingleWorksheet fileNumber, sheetNames(sheetIndex), maxNameLength
    Next sheetIndex
End Sub

' 写入单个工作表数据
Private Sub WriteSingleWorksheet(ByVal fileNumber As Integer, _
                                ByVal sheetName As String, _
                                ByVal maxNameLength As Integer)
    Dim ws As Worksheet
    Dim dataRange As Range
    Dim dataArray As Variant
    Dim i As Long

    On Error Resume Next
    Set ws = ThisWorkbook.Sheets(sheetName)
    On Error GoTo 0

    If ws Is Nothing Then
        MsgBox "工作表 " & sheetName & " 不存在，已跳过", vbExclamation
        Exit Sub
    End If

    ' 写入工作表标题
    Print #fileNumber, "/* " & sheetName & " 信号定义 */"

    ' 获取数据
    Set dataRange = ws.Range("A2:H" & ws.Cells(ws.Rows.Count, "A").End(xlUp).Row)
    dataArray = dataRange.Value

    ' 写入数据行
    For i = LBound(dataArray, 1) To UBound(dataArray, 1)
        WriteDataRow fileNumber, dataArray, i, maxNameLength
    Next i

    ' 添加分隔空行
    Print #fileNumber, ""
End Sub

' 写入单行数据
Private Sub WriteDataRow(ByVal fileNumber As Integer, _
                        ByVal dataArray As Variant, _
                        ByVal rowIndex As Long, _
                        ByVal maxNameLength As Integer)
    Dim signalID As Integer
    Dim signalEnName As String
    Dim signalChName As String
    Dim paddingSpaces As String

    ' 获取数据
    signalID = dataArray(rowIndex, 1)
    signalEnName = dataArray(rowIndex, 2)
    signalChName = dataArray(rowIndex, 3)

    ' 跳过空行
    If signalEnName = "" Then Exit Sub

    ' 写入宏定义
    Print #fileNumber, "//" & signalChName
    paddingSpaces = String(maxNameLength - Len(signalEnName), " ")
    Print #fileNumber, "#define SET_" & signalEnName & "(u16Value)" & paddingSpaces & "SetRteVal(" & signalEnName & ", u16Value)"
    paddingSpaces = String(maxNameLength - (Len(signalEnName) - 8), " ")
    Print #fileNumber, "#define GET_" & signalEnName & "()" & paddingSpaces & "GetRteVal(" & signalEnName & ")"
    Print #fileNumber,
End Sub
  1. 添加生成的文件进入keil工程，生成代码如下

RTE.c

#include <RTE.h>
/* 自动生成的RTE信号数组 */
/* 生成时间: 2025/10/29 11:02:26 */

/* 参数类 信号定义 */
RTE_PARMS_SRTUCT rte_parms[] =
{
    //ParmsName                                        默认值		Max Value,	Min Value,	Zoom,	Offset,				//SignalChName
    {0x00 /*RTE_SET_PARMS_START_FLAG*/,                0,			65535,			0,			1,			0,			},//设置参数开始位置
    {0x00 /*RTE_SET_PARMS_1*/,                         0,			65535,			0,			1,			0,			},//设置参数1
    {0x00 /*RTE_SET_PARMS_2*/,                         0,			65535,			0,			1,			0,			},//设置参数2
    {0x00 /*RTE_SET_PARMS_3*/,                         0,			65535,			0,			1,			0,			},//设置参数3
    {0x00 /*RTE_SET_PARMS_4*/,                         0,			65535,			0,			1,			0,			},//设置参数4
    {0x00 /*RTE_SET_PARMS_5*/,                         0,			65535,			0,			1,			0,			},//设置参数5
    {0x00 /*RTE_SET_PARMS_6*/,                         0,			65535,			0,			1,			0,			},//设置参数6
    {0x00 /*RTE_SET_PARMS_7*/,                         0,			65535,			0,			1,			0,			},//设置参数7
    {0x00 /*RTE_SET_PARMS_8*/,                         0,			65535,			0,			1,			0,			},//设置参数8
    {0x00 /*RTE_SET_PARMS_END_FLAG*/,                  0,			65535,			0,			1,			0,			},//设置参数结束位置
};

/* 数据类 信号定义 */
RTE_REAL_DATA_SRTUCT rte_real_data[] =
{
    //ParmsName                                        默认值		//SignalChName
    {0x00 /*RTE_REAL_DATA_START_FLAG*/,                0x00,		},//实时数据开始位置
    {0x00 /*RTE_REAL_DATA_1*/,                         0x00,		},//实时数据1
    {0x00 /*RTE_REAL_DATA_2*/,                         0x00,		},//实时数据2
    {0x00 /*RTE_REAL_DATA_3*/,                         0x00,		},//实时数据3
    {0x00 /*RTE_REAL_DATA_4*/,                         0x00,		},//实时数据4
    {0x00 /*RTE_REAL_DATA_5*/,                         0x00,		},//实时数据5
    {0x00 /*RTE_REAL_DATA_6*/,                         0x00,		},//实时数据6
    {0x00 /*RTE_REAL_DATA_7*/,                         0x00,		},//实时数据7
    {0x00 /*RTE_REAL_DATA_8*/,                         0x00,		},//实时数据8
    {0x00 /*RTE_REAL_DATA_9*/,                         0x00,		},//实时数据9
    {0x00 /*RTE_REAL_DATA_END_FLAG*/,                  0x00,		},//实时数据结束位置
};

RTE.h

#ifndef _RTE_H
#define _RTE_H

/* 自动生成的RTE信号定义 */
/* 生成时间: 2025/10/29 11:02:25 */

/* RTEDataStruct.txt 内容 */
#include "main.h"

#pragma pack(1)
typedef struct
{
	uint16_t SignalVal;			//数据
	uint16_t Zoom;			//精度
	uint16_t OffSet;			//偏移量
}RTE_REAL_DATA_SRTUCT;

typedef struct
{
	uint16_t SignalVal;			//数据
	uint16_t DefaultVal;			//默认值
	uint16_t MaxVal;			//最大值
	uint16_t MinVal;			//最小值
	uint16_t Zoom;			//精度
	uint16_t OffSet;			//偏移量
}RTE_PARMS_SRTUCT;
#pragma pack()

/* 参数类 信号定义 */
#define 		RTE_SET_PARMS_START_FLAG                (0)   /* 设置参数开始位置 */
#define 		RTE_SET_PARMS_1                         (1)   /* 设置参数1 */
#define 		RTE_SET_PARMS_2                         (2)   /* 设置参数2 */
#define 		RTE_SET_PARMS_3                         (3)   /* 设置参数3 */
#define 		RTE_SET_PARMS_4                         (4)   /* 设置参数4 */
#define 		RTE_SET_PARMS_5                         (5)   /* 设置参数5 */
#define 		RTE_SET_PARMS_6                         (6)   /* 设置参数6 */
#define 		RTE_SET_PARMS_7                         (7)   /* 设置参数7 */
#define 		RTE_SET_PARMS_8                         (8)   /* 设置参数8 */
#define 		RTE_SET_PARMS_END_FLAG                  (9)   /* 设置参数结束位置 */

/* 数据类 信号定义 */
#define 		RTE_REAL_DATA_START_FLAG                (0)   /* 实时数据开始位置 */
#define 		RTE_REAL_DATA_1                         (1)   /* 实时数据1 */
#define 		RTE_REAL_DATA_2                         (2)   /* 实时数据2 */
#define 		RTE_REAL_DATA_3                         (3)   /* 实时数据3 */
#define 		RTE_REAL_DATA_4                         (4)   /* 实时数据4 */
#define 		RTE_REAL_DATA_5                         (5)   /* 实时数据5 */
#define 		RTE_REAL_DATA_6                         (6)   /* 实时数据6 */
#define 		RTE_REAL_DATA_7                         (7)   /* 实时数据7 */
#define 		RTE_REAL_DATA_8                         (8)   /* 实时数据8 */
#define 		RTE_REAL_DATA_9                         (9)   /* 实时数据9 */
#define 		RTE_REAL_DATA_END_FLAG                  (10)   /* 实时数据结束位置 */

#endif /* _RTE_H */

RTE_Define.h

#ifndef _RTE_DEFINE_H
#define _RTE_DEFINE_H

/* 自动生成的RTE_Define定义 */
/* 生成时间: 2025/10/29 11:02:27 */

/* 参数类 信号定义 */
//设置参数开始位置
#define SET_RTE_SET_PARMS_START_FLAG(u16Value)                SetRteVal(RTE_SET_PARMS_START_FLAG, u16Value)
#define GET_RTE_SET_PARMS_START_FLAG()                        GetRteVal(RTE_SET_PARMS_START_FLAG)

//设置参数1
#define SET_RTE_SET_PARMS_1(u16Value)                         SetRteVal(RTE_SET_PARMS_1, u16Value)
#define GET_RTE_SET_PARMS_1()                                 GetRteVal(RTE_SET_PARMS_1)

//设置参数2
#define SET_RTE_SET_PARMS_2(u16Value)                         SetRteVal(RTE_SET_PARMS_2, u16Value)
#define GET_RTE_SET_PARMS_2()                                 GetRteVal(RTE_SET_PARMS_2)

//设置参数3
#define SET_RTE_SET_PARMS_3(u16Value)                         SetRteVal(RTE_SET_PARMS_3, u16Value)
#define GET_RTE_SET_PARMS_3()                                 GetRteVal(RTE_SET_PARMS_3)

//设置参数4
#define SET_RTE_SET_PARMS_4(u16Value)                         SetRteVal(RTE_SET_PARMS_4, u16Value)
#define GET_RTE_SET_PARMS_4()                                 GetRteVal(RTE_SET_PARMS_4)

//设置参数5
#define SET_RTE_SET_PARMS_5(u16Value)                         SetRteVal(RTE_SET_PARMS_5, u16Value)
#define GET_RTE_SET_PARMS_5()                                 GetRteVal(RTE_SET_PARMS_5)

//设置参数6
#define SET_RTE_SET_PARMS_6(u16Value)                         SetRteVal(RTE_SET_PARMS_6, u16Value)
#define GET_RTE_SET_PARMS_6()                                 GetRteVal(RTE_SET_PARMS_6)

//设置参数7
#define SET_RTE_SET_PARMS_7(u16Value)                         SetRteVal(RTE_SET_PARMS_7, u16Value)
#define GET_RTE_SET_PARMS_7()                                 GetRteVal(RTE_SET_PARMS_7)

//设置参数8
#define SET_RTE_SET_PARMS_8(u16Value)                         SetRteVal(RTE_SET_PARMS_8, u16Value)
#define GET_RTE_SET_PARMS_8()                                 GetRteVal(RTE_SET_PARMS_8)

//设置参数结束位置
#define SET_RTE_SET_PARMS_END_FLAG(u16Value)                  SetRteVal(RTE_SET_PARMS_END_FLAG, u16Value)
#define GET_RTE_SET_PARMS_END_FLAG()                          GetRteVal(RTE_SET_PARMS_END_FLAG)


/* 数据类 信号定义 */
//实时数据开始位置
#define SET_RTE_REAL_DATA_START_FLAG(u16Value)                SetRteVal(RTE_REAL_DATA_START_FLAG, u16Value)
#define GET_RTE_REAL_DATA_START_FLAG()                        GetRteVal(RTE_REAL_DATA_START_FLAG)

//实时数据1
#define SET_RTE_REAL_DATA_1(u16Value)                         SetRteVal(RTE_REAL_DATA_1, u16Value)
#define GET_RTE_REAL_DATA_1()                                 GetRteVal(RTE_REAL_DATA_1)

//实时数据2
#define SET_RTE_REAL_DATA_2(u16Value)                         SetRteVal(RTE_REAL_DATA_2, u16Value)
#define GET_RTE_REAL_DATA_2()                                 GetRteVal(RTE_REAL_DATA_2)

//实时数据3
#define SET_RTE_REAL_DATA_3(u16Value)                         SetRteVal(RTE_REAL_DATA_3, u16Value)
#define GET_RTE_REAL_DATA_3()                                 GetRteVal(RTE_REAL_DATA_3)

//实时数据4
#define SET_RTE_REAL_DATA_4(u16Value)                         SetRteVal(RTE_REAL_DATA_4, u16Value)
#define GET_RTE_REAL_DATA_4()                                 GetRteVal(RTE_REAL_DATA_4)

//实时数据5
#define SET_RTE_REAL_DATA_5(u16Value)                         SetRteVal(RTE_REAL_DATA_5, u16Value)
#define GET_RTE_REAL_DATA_5()                                 GetRteVal(RTE_REAL_DATA_5)

//实时数据6
#define SET_RTE_REAL_DATA_6(u16Value)                         SetRteVal(RTE_REAL_DATA_6, u16Value)
#define GET_RTE_REAL_DATA_6()                                 GetRteVal(RTE_REAL_DATA_6)

//实时数据7
#define SET_RTE_REAL_DATA_7(u16Value)                         SetRteVal(RTE_REAL_DATA_7, u16Value)
#define GET_RTE_REAL_DATA_7()                                 GetRteVal(RTE_REAL_DATA_7)

//实时数据8
#define SET_RTE_REAL_DATA_8(u16Value)                         SetRteVal(RTE_REAL_DATA_8, u16Value)
#define GET_RTE_REAL_DATA_8()                                 GetRteVal(RTE_REAL_DATA_8)

//实时数据9
#define SET_RTE_REAL_DATA_9(u16Value)                         SetRteVal(RTE_REAL_DATA_9, u16Value)
#define GET_RTE_REAL_DATA_9()                                 GetRteVal(RTE_REAL_DATA_9)

//实时数据结束位置
#define SET_RTE_REAL_DATA_END_FLAG(u16Value)                  SetRteVal(RTE_REAL_DATA_END_FLAG, u16Value)
#define GET_RTE_REAL_DATA_END_FLAG()                          GetRteVal(RTE_REAL_DATA_END_FLAG)


#endif /* _RTE_H */

RTE相关函数实现

实现以下功能：

  • 参数读取
  • 参数写入
  • 上电初始化
  • 参数恢复出厂
/****************************************************************************************
* @file         rteDateParse.c
* @brief        rte数据相关操作
* @author       lwz
* @date         2025/10/29
* @version      V1.0.0
* @note         1、数据初始化
                2、数据读取和写入
                3、数据恢复出厂
****************************************************************************************/

/*头文件添加区*/
#include "rteDateParse.h"
#include "RTE.h"
/*宏定义定义区*/

/*全局变量定义区*/

/*外部变量引用区*/
extern RTE_PARMS_SRTUCT rte_parms[] ;           //参数类RTE数据
extern RTE_REAL_DATA_SRTUCT rte_real_data[];    //数据类RTE数据

/*函数声明区*/

/*函数定义区*/

/***************************************************************************************
* @brief        设置RTE信号
* @param        rteSigId 要设置的信号ID
*               date_t 传入的数据
* @retval       void
* @note
***************************************************************************************/
void SetRteVal(uint16_t rteSigId, uint16_t date)
{
    uint16_t date_t = (date * rte_parms[rteSigId].Zoom) + rte_parms[rteSigId].OffSet;

    if(rteSigId > RTE_SET_PARMS_START_FLAG && rteSigId < RTE_SET_PARMS_END_FLAG)
    {
        if(rte_parms[rteSigId].MinVal <= date_t && rte_parms[rteSigId].MaxVal >= date_t)
        {
            rte_parms[rteSigId].SignalVal = date_t;
            //数据写入存储芯片以便永久保存 如EEPROM
        }
    }
    else if(rteSigId > RTE_REAL_DATA_START_FLAG && rteSigId < RTE_REAL_DATA_END_FLAG)
    {//数据类没有上下限，且无需存放在芯片中，掉电丢失
        rte_real_data[rteSigId].SignalVal = date_t;
    }
    else
    {
        //ERROR
    }
}

/***************************************************************************************
* @brief        读取RTE信号
* @param        rteSigId 要读取的信号ID
* @retval       ret RTE的值
* @note
***************************************************************************************/
uint16_t GetRteVal(uint16_t rteSigId)
{
    uint16_t ret = 0;

    if(rteSigId > RTE_SET_PARMS_START_FLAG && rteSigId < RTE_SET_PARMS_END_FLAG)
    {
        ret = rte_parms[rteSigId].SignalVal;
    }
    else if(rteSigId > RTE_REAL_DATA_START_FLAG && rteSigId < RTE_REAL_DATA_END_FLAG)
    {
        ret = rte_real_data[rteSigId].SignalVal;
    }
    else
    {
        //ERROR
        ret = 0;
    }

    return ret;
}

/***************************************************************************************
* @brief        rte上电初始化
* @param        void
* @retval       void
* @note         数据类全为0，参数类从EEPROM中读取
***************************************************************************************/
void rteInit(void)
{
    for(uint16_t i=RTE_SET_PARMS_START_FLAG; i<RTE_SET_PARMS_END_FLAG; i++)
    {
        rte_parms[i].SignalVal = 0;//此处应为从EEPROM中读取对应参数数据 暂时先写0
    }

    for(uint16_t i=RTE_REAL_DATA_START_FLAG; i<RTE_REAL_DATA_END_FLAG; i++)
    {
        rte_parms[i].SignalVal = 0;
    }
}

/***************************************************************************************
* @brief        rte参数回复默认值
* @param        void
* @retval       void
* @note         数据类不操作，参数类改为使用默认值
***************************************************************************************/
void rteRecovery(void)
{
    for(uint16_t i=RTE_SET_PARMS_START_FLAG; i<RTE_SET_PARMS_END_FLAG; i++)
    {
        rte_parms[i].SignalVal = rte_parms[i].DefaultVal;
    }
}

小结

使用RTE该架构，可是使得项目开发进度大大加快，使得各个功能之间相互解耦，各功能仅依赖于RTE所提供的数据即可运行，使得app的跨平台性、可移植性大幅提高，且多人团队开发更高效，非常值得尝试。

AUTOSAR RTE模块 ISOLAR工程配置
汽车电子电气
10-22 3557
ISOLAR工程配置之-RTE配置
27. AutoSAR 系列教程 | 配置 SWC & RTE之配置RTE
一直在水些技术小文
04-06 2498
本篇博客内容概述：生成 RTE 的自动代码：根据 SWC 的定义，利用工具生成 RTE 的自动代码，并将其集成到项目中。配置 RTE 的参数：根据实际需求，配置 RTE 的各项参数，例如缓冲区大小、调度策略等。连接 SWC 和 RTE：将 SWC 的接口与 RTE 的自动生成代码进行连接，以实现数据传输和控制信号交换。测试和验证 RTE：对 RTE 进行单元测试和集成测试，确保其能够正确地处理数据和信号，并与 SWC 之间进行协作。
RTE 编器器. 很简洁的 html 编辑器. 只有常用的十几顶功能. js只有 8KB
12-13
很简洁的 html 编辑器. 同一个页面上加载几十个速度景响也不大. js 压缩后只有8K
AutoSAR系列讲解（入门篇）3.1-RTE概述
热门推荐
雪云飞星的博客
07-24 4万+
简单概括一下RTE是什么，和其功能
AUTOSAR Run Time Environment(RTE)
酒无忧的博客
07-04 2536
AUTOSAR RTE(Run Time Environment)实现了AUTOSAR系统中的虚拟功能总线（VFB），提供了SWC(Software Component)之间的访问接口和SWC对于BSW资源的访问接口。RTE为SWC中的Runnable提供与其他SWC或者BSW模块通信的接口，RTE将Runnable映射到OS Task中，并且管理Runnable的触发机制，因此RTE功能主要可以分为两个部分：简化的AUTOSAR架构图如下如上图，AUTOSAR架构是分层设计的，并且其理念是将软件与硬件解耦
还在老一套？STM32使用新KEIL5的IDE，全新开发模式RTE介绍及使用
猫哥 的沉淀、积累、总结。天天学习，好好向上...c/c++,嵌入式 linux,Android,HarmonyOS，AIOT)
05-17 2万+
Keil5新版本出来了，推出了一种全新开发模式RTE框架(Run-Time Environment)，更好用了。然而网上的教程资料竟还都是把Keil5当成Keil4来用，直接不使用这个功能。当前正点原子或野火的教程提供的例程虽有提到Keil5，但也是基本上当Keil4来用，还是传统的模式或标准库或HAL库。当然这用来学习挺好，但是如果用来开发建议还是使用下Keil5的RTE框架。
【STM32】使用RTE ，从 0 开始创建一个 (keil) ARM MDK工程（纯keil，标准库，以STM32F103C8T6为例）
风高秋月白，雨霁晚霞红
07-16 2万+
使用 ARM MDK 的 RTE 创建新的 STM32 工程。
RTE在STM32中的应用示例
10-29
RTE在STM32中的应用示例主要涉及到实时操作系统（Real-Time Executive，简称RTE）在STM32微控制器上的具体实现和使用。STM32是一种广泛应用于嵌入式系统开发的32位ARM Cortex-M微控制器。RTE是实时操作系统的一种，...
为什么打不开pythonw_[源码]开源PLC项目Beremiz的RTE在stm32f1上实现
weixin_39800331的博客
12-23 1877
0. 前言之前发过一个纪念性质的帖子 https://www.amobbs.com/thread-5722409-1-1.html那时候是刚把通信功能整好了，没有整理就只发了个帖子开心一下，还是有坛友感兴趣的，就业余再整理了下其实上周已经把modbus功能移植好，但由于Beremiz这个程序是依赖Python来运行的，配置起来估计没有那么顺利，尤其是在Windows的环境下所以这周研究了一下打包的...
串口收发程序.zip_X9F_climb6em_stm32 RTE 串口_stm32串口收发_嵌入式
07-14
STM32串口收发程序是嵌入式系统开发中的一个重要环节，特别是在X9F_climb6em平台上的应用。本文将深入解析STM32单片机如何利用RTE（Runtime Environment，运行时环境）配置串口（USART，通用同步/异步收发传输器）...
Keil.STM32H7xx-DFP.2.0.0-2.5-3.0 三个版本
01-06
使用Keil.STM32H7xx_DFP开发包，开发者可以方便地在Keil μVision IDE中编写、编译、调试STM32H7xx的C/C++代码，大大简化了开发流程。一次性下载这三个版本，意味着开发者可以对比不同版本的功能差异，选择最适合...
STM32F4系列完整固件库
08-02
总的来说，STM32F4系列完整固件库是STM32F4开发者的重要参考资料，它提供了全面的驱动支持和丰富的开发工具，使得开发者能够在不同应用场景下充分利用STM32F4的优势，实现高效的嵌入式系统设计。
KEIL MDK RTE 介绍
XinLiBK的博客
04-16 1万+
KEIL MDK RTE 介绍      RTE 是 MDK V5.0 之后加入的运行时环境，里面包含了常用外设的驱动（UART、I2C、SPI、USB等），还有常用的实时操作系统（RTX、FreeRTOS、RTT等），常用的一些库和协议栈（FatFs、Jansson、MQTT、mbed TLS等），可以基本满足产品开发的需求。ARM 公司敢把这些东西集成到 MDK 中肯定代码的安全性是可以保证的...
声网 CEO 赵斌：对话式 AI 加速 RTE 进化，实时互动步入万亿分钟时代
声网的博客
11-25 687
在 10 月 31 日召开的声网 Convo AI & RTE 2025 第十一届实时互联网大会主论坛上，声网创始人兼 CEO 赵斌发表了题为《对话式 AI：实时互动的新篇章》主旨演讲。，标志着实时互动（RTE）正式进入全新的规模化应用阶段。今年 8 月，WebRTC 的全球搜索量出现了前所未有的激增，充分印证了开发者和行业对 RTE 技术的新一轮关注。随着强大的对话式 AI 工具进入市场，为助力企业和开发者抓住这一机遇，声网在大会上正式发布了，为行业提供了一套系统的实践指南。
STM32--BH1750光敏传感器
最新发布
沉在嵌入式的鱼的博客
12-04 621
本文详细介绍了STM32F407IGT6驱动BH1750光敏传感器的方法。BH1750是一款高精度数字光照传感器，通过I2C接口输出16位数字量，无需外部AD转换。文章从工作原理、接线方式到软件实现三方面进行说明，重点解析了传感器的光电转换原理、I2C通信协议和四种工作模式，并给出了完整的驱动代码，包括初始化、数据读取和光照强度计算。关键注意事项包括上拉电阻配置、地址选择和供电要求。该方案测量精度可达±5%，适用于各类光照检测应用场景。
STM32 ISP下载原理
victorwjw的博客
12-04 375
‌ISP‌（In-System Programming，系统内编程）指无需将芯片从电路板上取下，就能对芯片内部的Flash存储器进行编程或擦除的技术。通常通过芯片出厂时自带的Bootloader实现，例如使用UART、USB等接口进行烧录。这种方式常用于产线初始烧录或重大版本升级。‌‌IAP‌（In-Application Programming，应用内编程）指芯片在运行程序时，通过软件机制对自身Flash存储器进行修改的技术。
STM32 ADC多通道采样实验
@good_good_study的博客
12-04 176
一、实验现象一、实验现象每次循环连续采集3个ADC样本，每个样本间隔500毫秒。每次采集时，程序会启动ADC转换，等待转换完成，然后将12位ADC原始值（0-4095）转换为对应的电压值（0.000V-3.300V），并通过串口实时输出。在串口调试工具上，会看到每1.5秒输出一组3个电压值，每组内的3个数值间隔0.5秒显示。二、示例代码。
STM32低功耗学习-待机模式-（学习笔记）
d111111111d的博客
12-04 774
摘要：本文介绍了STM32待机模式的实现方法。首先基于RTC实时时钟代码进行修改，设置OLED显示秒计数器、闹钟值和标志位。通过设置闹钟值（当前秒数+10）触发待机模式，测试表明待机模式唤醒后程序从头执行。文章详细讲解了待机模式函数的工作原理，包括清除唤醒标志位、设置STANDBY模式和深度睡眠等步骤。实测待机电流仅3.3μA，符合手册参数。最后提供了完整的main.c和MyRTC.c代码实现，包括RTC初始化、时间设置和读取等功能。
stm32rte hal
03-02
### STM32 RTE和HAL使用教程 #### 一、STM32CubeMX与HAL库简介 STM32CubeMX是ST意法半导体推出的用于简化基于STM32微控制器项目创建过程的应用程序。该应用程序不仅能够自动生成初始化代码，还允许开发者通过图形界面轻松配置外设功能以及中间件组件，极大地方便了开发人员的工作流程[^1]。 对于初学者来说，理解并掌握如何利用STM32CubeMX配合HAL库进行编程是非常重要的。HAL（Hardware Abstraction Layer）即硬件抽象层，旨在提供统一的操作接口给不同型号的STM32芯片，从而实现跨平台应用的最大化可移植性。 #### 二、安装必要的工具链 为了更好地理解和实践STM32 HAL库的功能，在开始之前需确保已正确设置了如下环境： - 安装最新版本的Keil MDK (Microcontroller Development Kit)，这是目前广泛使用的ARM Cortex-M系列处理器集成开发环境之一； - 下载并安装STM32CubeMX软件； - 获取目标板对应的固件包(Firmware Package)。 #### 三、创建第一个基于HAL库的工程实例 下面将以点亮LED灯为例来展示具体步骤： ##### 步骤说明： 1. 打开STM32CubeMX，新建一个工程项目，选择合适的MCU型号。 2. 配置时钟树(Clock Configuration)，使能所需外设(如GPIO端口)。 3. 利用Pinout & Configuration模块设置相应的引脚为输出模式(Output Mode)。 4. 导入生成的初始化文件到Keil IDE中继续编写业务逻辑部分。 5. 编写简单的C语言函数控制指定IO状态变化以达到闪烁效果。 ```c #include "main.h" int main(void){ /* 初始化全局变量 */ HAL_Init(); /* 系统时钟配置 */ SystemClock_Config(); /* GPIO初始化 */ MX_GPIO_Init(); while (1){ HAL_Delay(500); // 延迟500ms HAL_GPIO_TogglePin(GPIOA, LED_PIN); // 反转PA8引脚电平 } } ``` 上述代码片段展示了如何调用`HAL_GPIO_TogglePin()` API 来切换特定I/O的状态，进而驱动外部设备工作。值得注意的是，所有这些API都封装得很好，使得即使是对底层细节不太熟悉的程序员也能快速上手。 #### 四、深入学习资源推荐 除了官方提供的文档和支持之外，网络上有许多优质的开源社区可以作为进一步探索的好去处。例如GitHub上的各种案例分享可以帮助加深对实际应用场景的理解；而像Bilibili这样的视频平台上也有不少高质量的教学课程可供参考。
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

小李学不懂C

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
