基于CubeMX+STM32+循环队列实现解析RS485 Modbus从机协议

原创 已于 2025-10-28 10:46:08 修改 · 617 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机 #算法

于 2025-10-28 10:35:31 首次发布

文章目录

  • 一、Modbus-RTU协议简介
  • 二、循环队列简介
    • 1.基本概念
    • 1.循环队列在串口通讯中的应用
  • 三、Modbus-RTU从机协议解析
  • 总结

一、Modbus-RTU协议简介

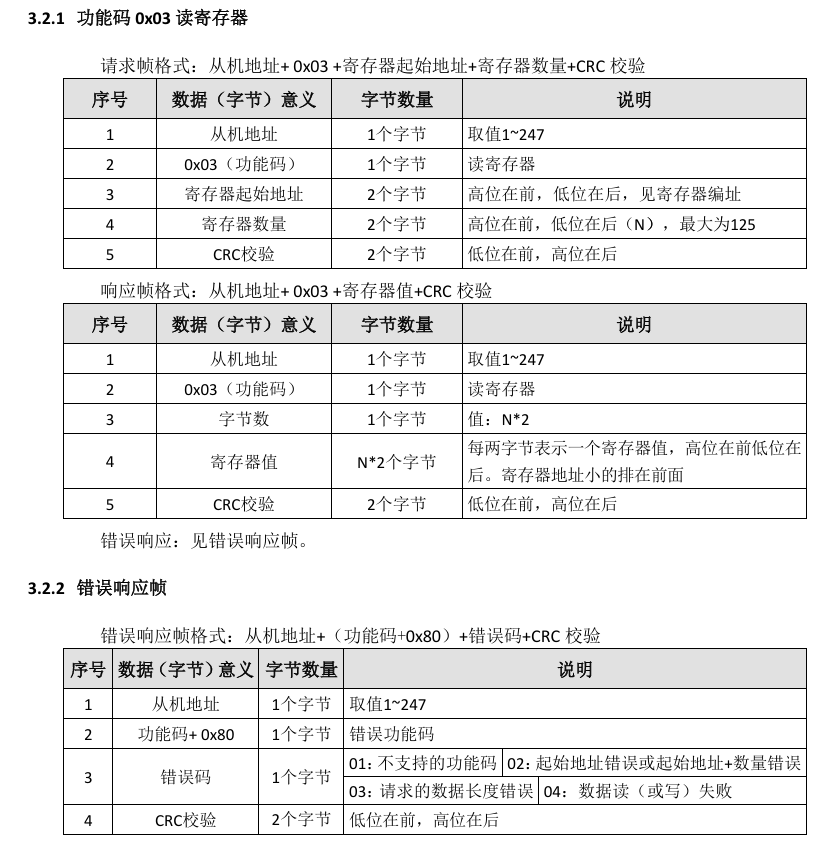

Modbus-RTU协议是工业控制领域中常见的通讯协议，采用主从架构（Master/Slave），一问一答的形式，主设备发起请求，从设备响应。这里以03功能码为例，介绍下具体的帧格式，如下图所示。

在这里插入图片描述
根据不同产品的，协议的寄存器地址和从机地址有所不同。

二、循环队列简介

1.基本概念

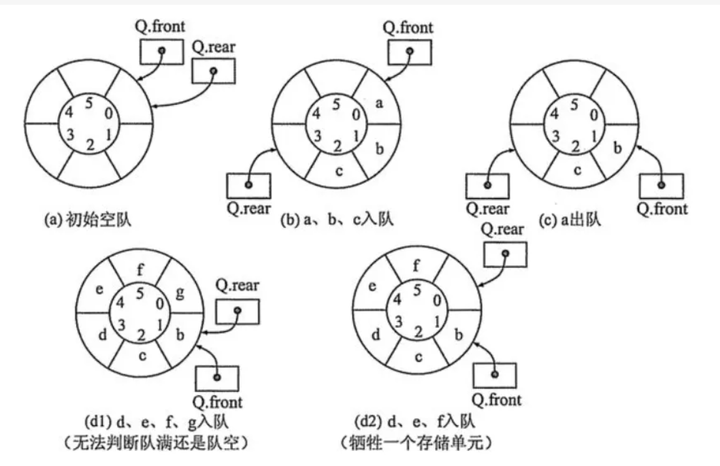

循环队列是一种线性数据结构，通过固定大小的数组实现，利用头尾指针的模运算实现循环存储。当队列满时，尾指针会绕回到数组起始位置，避免频繁的数据搬移，适合处理高频数据流。下图则是对循环队列相关功能的一个简单图解。
在这里插入图片描述
下面是具体代码实现
UserQueue.h

#ifndef __USERQUEUE_H__
#define __USERQUEUE_H__

#include "main.h"

#define  QUEUE_MAX_BUFFER_SIZE   256

typedef uint8_t elemType;

#pragma pack(1)
typedef struct
{
    elemType dateBuffer[QUEUE_MAX_BUFFER_SIZE];//数据数组
    uint8_t front;//头指针
    uint8_t rear;//尾指针
    uint16_t elemNum;//当前元素个数
}QUEUE;
#pragma pack()


extern void queueInit(QUEUE* pQueue);
extern uint8_t getQueueIsEmpty(QUEUE* pQueue);
extern uint8_t getQueueIsFull(QUEUE* pQueue);
extern void enQueue(QUEUE* pQueue, elemType date);
extern void dnQueue(QUEUE* pQueue, elemType* date);

#endif

UserQueue.c

/****************************************************************************************
* @file         UserQueue.c
* @brief        循环队列的实现
* @author       lwz
* @date         2025/10/21
* @version      V1.0.0
* @note         1、队列初始化
                2、队列判空
                3、队列判满
                4、获取队列当前元素数量
                5、入队
                6、出队
****************************************************************************************/

/*头文件添加区*/
#include "UserQueue.h"
#include <string.h>
/*宏定义定义区*/

/*全局变量定义区*/


/*函数声明区*/
void queueInit(QUEUE* pQueue);
uint8_t getQueueIsEmpty(QUEUE* pQueue);
uint8_t getQueueIsFull(QUEUE* pQueue);
void enQueue(QUEUE* pQueue, elemType date);
void dnQueue(QUEUE* pQueue, elemType* date);

/*函数定义区*/

/***************************************************************************************
* @brief        队列初始化
* @param        pQueue 队列指针
* @retval       void
* @note         1、初始化队列数组、队头指针、队尾指针
***************************************************************************************/
void queueInit(QUEUE* pQueue)
{
    if(pQueue == NULL)
    {
        return;
    }
    memset(pQueue->dateBuffer, 0 , QUEUE_MAX_BUFFER_SIZE);
    pQueue->front = 0;
    pQueue->rear = 0;
    pQueue->elemNum = 0;
}

/***************************************************************************************
* @brief        判断队列是否为空
* @param        pQueue 队列指针
* @retval       0表示不为空，1表示为空，2表示队列指针为NULL
* @note
***************************************************************************************/
uint8_t getQueueIsEmpty(QUEUE* pQueue)
{
    if(pQueue == NULL)
    {
        return 2;
    }
    if(pQueue->front == pQueue->rear)
    {
        return 1;
    }
    return 0;
}

/***************************************************************************************
* @brief        判断队列是否满
* @param        pQueue 队列指针
* @retval       0表示不满，1表示为满，2表示队列指针为NULL
* @note
***************************************************************************************/
uint8_t getQueueIsFull(QUEUE* pQueue)
{
    if(pQueue == NULL)
    {
        return 2;
    }
    if( (pQueue->rear+1)%QUEUE_MAX_BUFFER_SIZE == pQueue->front)
    {
        return 1;
    }
    return 0;
}

/***************************************************************************************
* @brief        一个元素入队
* @param        pQueue 队列指针
* @retval
* @note         队列满则不入队，直接return
***************************************************************************************/
void enQueue(QUEUE* pQueue, elemType date)
{
    if(pQueue == NULL || getQueueIsFull(pQueue))
    {
        return;
    }
    pQueue->dateBuffer[pQueue->rear] = date;
    pQueue->rear = (pQueue->rear+1) % QUEUE_MAX_BUFFER_SIZE;
}

/***************************************************************************************
* @brief        一个元素出队
* @param        pQueue 队列指针
* @retval
* @note         队列空则直接return
***************************************************************************************/
void dnQueue(QUEUE* pQueue, elemType* date)
{
    if(pQueue == NULL || getQueueIsEmpty(pQueue))
    {
        return;
    }
    *date = pQueue->dateBuffer[pQueue->front];
    pQueue->front = (pQueue->front+1) % QUEUE_MAX_BUFFER_SIZE;
}

1.循环队列在串口通讯中的应用

串口通信通常以字节流形式接收数据，数据到达速率不固定且可能突发。直接处理可能导致数据丢失或阻塞。循环队列的以下特性使其成为理想选择：

	非阻塞缓冲：允许数据在未被处理时暂存，避免丢失。
	高效读写：头尾指针操作的时间复杂度为O(1)，适合实时系统。
	内存预分配：固定大小缓冲区减少动态内存分配的开销。

具体代码使用场景如下：
在串口接收回调函数中完成数据入队操作

/***************************************************************************************
* @brief        UART接收回调函数
* @param        huart 串口句柄指针
* @retval       void
* @note         1、完成串口数据的接收
                2、接收到的数据放入对应的循环队列中
***************************************************************************************/
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == UART4)
    {
        enQueue(&gs_rs485RxQueue, g_uart4RxDate);
        gs_rs485RxQueue.elemNum++;
        gs_uart4RxTick = HAL_GetTick();
        HAL_UART_Receive_IT(huart, &g_uart4RxDate, sizeof(uint8_t));
    }
}

三、Modbus-RTU从机协议解析

接下来介绍作为从机时，以03功能码为例，来解析接收到的查询数据帧，完成对应数据填充并发送

代码如下：
ModbusRTU.c

/****************************************************************************************
* @file         ModbusRTU.c
* @brief        ModbusRTU解析
* @author       lwz
* @date         2025/10/22
* @version      V1.0.0
* @note
****************************************************************************************/

/*头文件添加区*/
#include "ModbusRTU.h"
#include "UserQueue.h"
#include "UserUart.h"
#include "ModbusRTU_Cmd.h"
#include <string.h>

/*宏定义定义区*/


/*全局变量定义区*/
static Slave_State gs_ModbusSlaveState = SLAVE_IDLE;
static ModbusSendFrame gs_sendFrmae = {0};
/*函数声明区*/
static uint8_t Check_Frame(QUEUE* pQueue);
void Date_Parse(uint8_t* recvBuff);

/*函数定义区*/

/***************************************************************************************
* @brief        modbusRTU协议解析
* @param        void
* @retval       void
* @note
***************************************************************************************/
void ModbusProcess(void)
{
    QUEUE* pQueue = NULL;
    pQueue = GetRs485QueuePointer();
    switch(gs_ModbusSlaveState)
    {
        case SLAVE_IDLE:
        {
            if(GetReceiveIsOk())
            {
                gs_ModbusSlaveState = SLAVE_JUDGE;
            }
            break;
        }
        case SLAVE_JUDGE:
        {
            if(Check_Frame(pQueue) == 0)
            {
                gs_ModbusSlaveState = SLAVE_PROCESS;
            }
            else
            {
                gs_ModbusSlaveState = SLAVE_ERROR;
            }
            break;
        }
        case SLAVE_PROCESS:
        {
            memset(gs_sendFrmae.dateArr, 0, FRAME_DATE_SIZE);
            Date_Parse(pQueue->dateBuffer);
            gs_ModbusSlaveState = SLAVE_SEND;
            queueInit(GetRs485QueuePointer());
            break;
        }
        case SLAVE_SEND:
            Rs485Send(&gs_sendFrmae);
            gs_ModbusSlaveState = SLAVE_END;
            break;
        case SLAVE_ERROR:
        {
            queueInit(pQueue);
            gs_ModbusSlaveState = SLAVE_IDLE;
            break;
        }
        case SLAVE_END:
            gs_ModbusSlaveState = SLAVE_IDLE;
            break;
        default:
            break;
    }
}

/***************************************************************************************
* @brief        modbusRTU帧格式解析
* @param        pQueue 队列指针
* @retval       0：解析成功 1：从机地址错误 2：功能码错误 3：CRC校验错误
* @note
***************************************************************************************/
void Date_Parse(uint8_t* recvBuff)
{
    switch(recvBuff[1])
    {
        case FUNC_CODE02:
        {
            //ModbusCmd_Fucn02(recvBuff, SendBuff);
            break;
        }
        case FUNC_CODE03:
        {
            gs_sendFrmae.dateFrame.slaveAddr = SLAVE_ADDR;
            gs_sendFrmae.dateFrame.funcCode = FUNC_CODE03;
            gs_sendFrmae.dateFrame.sendNum = ModbusCmd_Fucn03(recvBuff, gs_sendFrmae.dateFrame.sendBuff);
            break;
        }
        case FUNC_CODE04:
        {
            //ModbusCmd_Fucn04(recvBuff, SendBuff);
            break;
        }
        case FUNC_CODE06:
        {
            //ModbusCmd_Fucn06(recvBuff, SendBuff);
            break;
        }
        case FUNC_CODE10:
        {
            //ModbusCmd_Fucn10(recvBuff, SendBuff);
            break;
        }
        default:
            break;
    }
}


/***************************************************************************************
* @brief        modbusRTU帧格式解析
* @param        pQueue 队列指针
* @retval       0：解析成功 1：从机地址错误 2：功能码错误 3：CRC校验错误
* @note
***************************************************************************************/
static uint8_t Check_Frame(QUEUE* pQueue)
{
    if(pQueue->dateBuffer[0] != SLAVE_ADDR)
    {
        return 1;
    }
    if(pQueue->dateBuffer[1] != FUNC_CODE02 &&
       pQueue->dateBuffer[1] != FUNC_CODE03 &&
       pQueue->dateBuffer[1] != FUNC_CODE04 &&
       pQueue->dateBuffer[1] != FUNC_CODE06 &&
       pQueue->dateBuffer[1] != FUNC_CODE10  )
    {
        return 2;
    }

    if((uint16_t)modbus_crc16(0xFFFF, pQueue->elemNum-2, pQueue->dateBuffer) != (uint16_t)(pQueue->dateBuffer[pQueue->elemNum-1]<<8 | pQueue->dateBuffer[pQueue->elemNum-2]))
    {
        return 3;
    }
    return 0;
}

ModbusRTU.h

#ifndef __MODBUSRTU_H__
#define __MODBUSRTU_H__

#include "main.h"

#define     SLAVE_ADDR  0x01
#define     FRAME_DATE_SIZE 256+6
typedef enum
{
    SLAVE_IDLE,         //空闲状态
    SLAVE_JUDGE,        //数据校验
    SLAVE_PROCESS,      //处理数据
    SLAVE_SEND,         //回复数据
    SLAVE_ERROR,        //出错
    SLAVE_END,
}Slave_State;

enum
{
    FUNC_CODE02 = 0x2,
    FUNC_CODE03,
    FUNC_CODE04,
    FUNC_CODE06 = 0x6,
    FUNC_CODE10 = 0x10,
};

typedef union
{
    uint8_t dateArr[FRAME_DATE_SIZE];
    #pragma pack(1)
    struct
    {
        uint8_t slaveAddr;          //从机地址
        uint8_t funcCode;           //功能码
        uint8_t sendBuff[256];      //数据
        uint16_t crc;               //crc校验码
        uint16_t sendNum;           //发送数量
    }dateFrame;
    #pragma pack()
}ModbusSendFrame;

uint16_t modbus_crc16(uint32_t crc_now, uint8_t iLen, uint8_t *crc_begin);
void ModbusProcess(void);

#endif

ModbusRTU_Cmd.c

/****************************************************************************************
* @file         ModbusRTU_Cmd.c
* @brief        modbus功能码解析函数
* @author       lwz
* @date         2025/10/22
* @version      V1.0.0
* @note
****************************************************************************************/

/*头文件添加区*/
#include "ModbusRTU_Cmd.h"
#include "ModbusRTU.h"

/*宏定义定义区*/
#define     HOLDING_REGISTERS_START_ADDR    100
#define     HOLDING_REGISTERS_END_ADDR      300

/*全局变量定义区*/

/*函数声明区*/
uint16_t GetHoldingRegVal(uint16_t regAddr);

/*函数定义区*/

/***************************************************************************************
* @brief        03功能码解析函数
* @param        recvBuff 接收数据指针 sendBuff 发送数据指针
* @retval       i 返回返送数据字节数
* @note         解析接收数据，填充发送数组
***************************************************************************************/
uint16_t ModbusCmd_Fucn03(uint8_t* recvBuff, uint8_t* sendBuff)
{
    uint16_t startRegNum = recvBuff[2]<<8 | recvBuff[3];
    uint16_t regNum = recvBuff[4]<<8 | recvBuff[5];
    uint16_t i = 0, crc = 0;

    if(startRegNum < HOLDING_REGISTERS_START_ADDR || regNum > (HOLDING_REGISTERS_END_ADDR-HOLDING_REGISTERS_START_ADDR))
    {
        sendBuff[i++] = SLAVE_ADDR;
        sendBuff[i++] = 0x83;
        return i;
    }
    else
    {
        sendBuff[i++] = SLAVE_ADDR;
        sendBuff[i++] = 0x3;
        sendBuff[i++] = (uint8_t)(regNum*2);
    }

    for(uint8_t j=0; j<regNum; j++)
    {
        uint16_t retVal = 0;
        retVal = GetHoldingRegVal(j);
        sendBuff[i++] = (uint8_t)(retVal>>8);
        sendBuff[i++] = (uint8_t)(retVal);
    }

    crc = modbus_crc16(0xFFFF, i, sendBuff);
    sendBuff[i++] = (uint8_t)(crc>>8);
    sendBuff[i++] = (uint8_t)(crc);

    return i;
}


/***************************************************************************************
* @brief        保持寄存器数据读取
* @param        regAddr 保持寄存器地址
* @retval       ret 返回对应地址的数据
* @note         None
***************************************************************************************/
uint16_t GetHoldingRegVal(uint16_t regAddr)
{
    uint16_t ret = 0;
    switch(regAddr)
    {
        case 100:
            ret = 0x1;
            break;
        case 101:
            ret = 0x2;
            break;
        default:
            ret = 0;
            break;
    }
    return ret;
}

总结

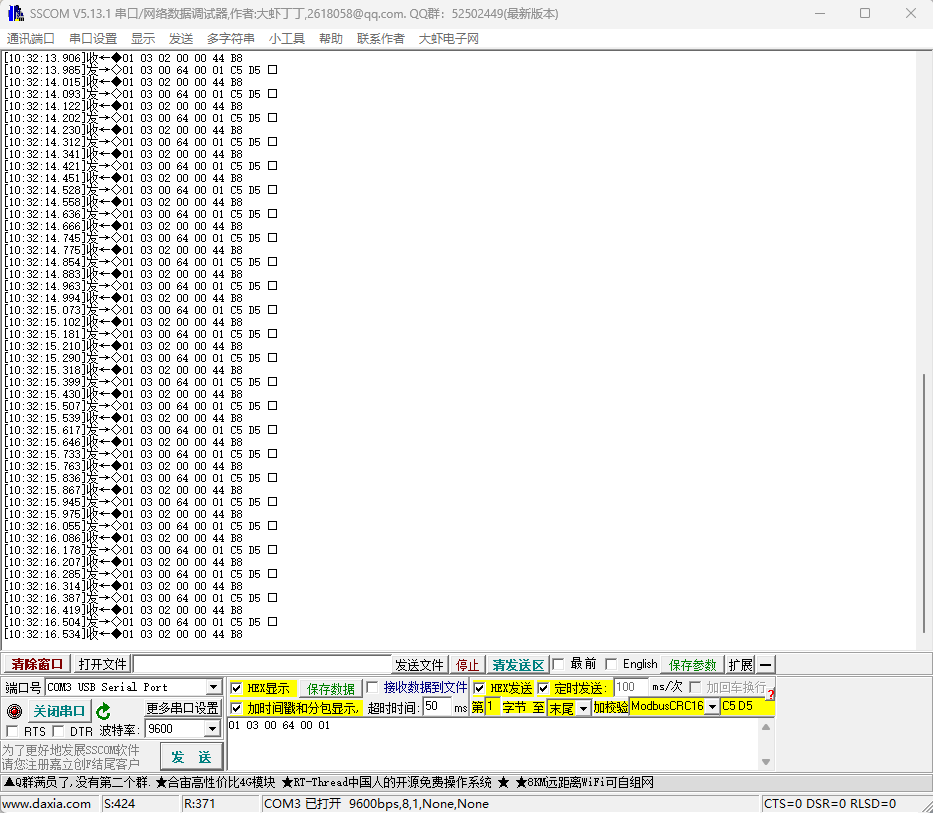

以上就是基于CubeMX+STM32+循环队列实现解析RS485 Modbus从机协议，经过实验，以100ms的频率查询数据，是完全没有问题的。可提供具体源码，有需要评论即可。
在这里插入图片描述

STM32Cubemx配置RS485通信
m0_49476241的博客
01-19 2916
RS485 协议是一种高效、可靠、适用于长距离传输的通信标准。通过差分信号传输、半双工通信、和多点支持等特性，RS485 成为工业自动化和其他嵌入式系统中重要的数据传输协议。TTL 到 RS485 的转换通过专用的转换芯片（如 MAX485、SN75176 等）实现。通过这些芯片，可以将单端的 TTL 信号转换为差分信号，并支持半双工通信。RS485 接口的优势在于长距离传输和高抗干扰能力，因此在工业控制、楼宇自动化等应用中非常常见。
STM32开发（六）STM32F103 通信 —— RS485 Modbus通信编程详解
热门推荐
weixin_43564241的博客
03-05 4万+
本实验基于STM32F103开发，实现 通过RS-485实现Modbus通信。Modbus是主从方式通讯，不能同步进行通信，总线上每次只有一个数据进行传输。主机发送，从机应答，主机不发送，总线上就没有数据通讯。MODBUS 协议允许在各种网络体系结构内进行简单通信。
STM32CUBEMX+RS485发送+F103ZET6
XiaoKaig的博客
12-19 2599
485发送
STM32CUBUMX配置RS485(中断接收)--保姆级教程
qq_52608074的博客
07-24 1万+
RS-485是美国电子工业协会（EIA）在1983年批准了一个新的平衡传输标准（balanced transmission standard），EIA一开始将RS（Recommended Standard）做为标准的前缀，不过后来为了便于识别标准的来源，已将RS改为EIA/TIA。目前标准名称为TIA-485，但工程师及应用指南仍继续使用RS-485来称呼此标准。RS-485仅是一个电气标准，描述了接口的物理层，像协议、时序、串行或并行数据以及链路全部由设计者或更高层协议定义。
STM32CubeMX RS485接口使用
weixin_46286415的博客
01-03 3234
链接: https://pan.baidu.com/s/1ulrCptVIZOq7dkZ3uFwzZA?pwd=tw5v 提取码: tw5v。引脚使能 PD5是LED小灯，高电平有效，PD4是485发送使能，高电平有效，PD4低电平默认接收。while中进行小灯状态翻转。主函数中添加第一次中断接收。串口一配置，默认即可。二、cubemx配置。输出模式选择推挽输出。
【STM32cubeMX+HAL库】RS485双机通讯
Porter_007的博客
05-07 1万+
485(一般称作RS485/ELA-485)隶属于OSI模型物理层，是串行通讯的一种。电气特性规定为2线，半双工，多点通信的类型。它的电气特性和RS-232大不一样。用缆线两端的电压差值来表示传递信号。RS485仅仅规定了接受端和发送端的电气特性。它没有规定或推荐任何数据协议。RS485的特点包括：1,接口电平低，不易损坏芯片。RS485的电气特性：逻辑“1”以两线间的电压差为+(2-6)V表示；逻辑“0”以两线间的电压差为-(2~6)V表示。
精选资源
基于STM32CubeMX+STM32G070CB+FreeRTOS+freeMODBUS-RTU的移植源程序
10-12
【标题】基于STM32CubeMX+STM32G070CB+FreeRTOS+freeMODBUS-RTU的移植源程序 本文将详细介绍如何在STM32G070CB微控制器上，利用STM32CubeMX配置工具、HAL库、FreeRTOS实时操作系统以及freeMODBUS-RTU协议栈进行项目...
精选资源
stm32f103re modbus主站和从站例程
01-06
stm32f103re modbus rtu主站和从站例程，采用RS485通信，串口接收采用队列方式实现，modbus指令很完整，包括常用的读写指令01H,02H,03H,04H,06H,10H 【EWARMv6】 IAR公司EWARM工程文件夹 【MDK-ARM(uV4)】KEIL的MDK...
基于STM32的RS485与MODBUS通信协议实现
本文围绕“RS485通讯MODBUS协议实验”这一主题，深入剖析了从硬件接口到软件实现的完整流程，涵盖了串口通信原理、物理层信号分析、协议帧结构解析、STM32平台代码开发以及实际接线调试等多个关键知识点。...
STM32F407（HAL库）移植modbus从机rs485通信携带freerots系统
最新发布
10-17
整合以上要点，开发者在设计STM32F407基于HAL库的modbus从机rs485通信时，需要确保：1) 使用HAL库准确配置RS485模块，2) 完整实现modbus从机协议栈，3) 利用freeRTOS系统管理任务和资源，4) 设计稳定的硬件接口和...
STM32与威纶通屏基于Modbus的RS485通讯实现
STM32与威纶通触控屏之间的Modbus通讯是一种在工业自动化控制中极为常见的嵌入式通讯方式，其核心在于利用RS485物理层实现稳定、远距离、抗干扰能力强的串行通信。本文所涉及的知识点涵盖了硬件接口设计、Modbus协议...
HAL基础实验源码11 stm32cubemx-F429IGT6串口二RS485通信例程.zip
10-19
本代码采用STMcubeMX5.30和MDK5版本的开发环境，包含cubeMX工程文件和MDK5工程文件，arm嵌入式 C语言源代码 附开发环境的版本说明，STM32F429igt6/f767igt6/h743iit6原理图及全部器件全套资料免费提供，教学视频免费提供
STM32CubeMX使用5 配置串口用于485通信
henan_zhang的博客
12-10 2445
STM32F407VGT6 cube使用5 配置串口用于485生成Keil 项目
【免费下载】 探索STM32与Modbus通信的完美结合：【stm32cubemx】 配置RS485 Modbus从机实现指南
gitblog_06506的博客
09-20 1061
在嵌入式系统开发中，STM32系列微控制器因其高性能和丰富的外设接口而备受青睐。然而，如何高效地实现与外部设备的通信，尤其是通过RS485接口实现Modbus RTU协议的通信，一直是开发者面临的挑战。为了帮助开发者解决这一难题，我们推出了一篇详尽的教程——《STM32CUBEMX配置RS485 Modbus从机实现指南》。 本教程旨在通过实际案例，指导开发者如何利用STM32CUBEMX工具配...
（实测可用）STM32CubeMX教程-STM32L431RCT6开发板研究串口通信（RS485）
zhej2014的博客
05-02 6712
1、开发板资源简介 （1）开发板主芯片型号：STM32L431RCT6 （2）开发板主芯片封装：LQFP-64_10x10x05P （3）开发板主芯片内核：ARM® Cortex®-M4 （4）开发板主芯片主频：80MHz （5）开发板主芯片Flash大小：256KB （6）开发板主芯片RAM大小：64KB
STM32CubeIDE开发(二十二)， stm32的RS485/232串口通信开发要点
技术需要分享
12-07 7618
cubeIDE开发， stm32的RS485/232串口通信开发要点，usart配置及驱动实现，外设串口控制LED亮、灭。
STM32F407+Cubemx学习&应用[4]——DMA收发ModbusRS485数据——RS485温度传感器
LW_12345的博客
11-21 5186
STM32F407+Cubemx学习&应用[4]——DMA收发ModbusRS485数据——西星科技非接触式RS485红外线温度传感器硬件串口参数Cubemx配置工程Keil中代码测试 本《STM32F407+Cubemx学习&应用系列》是自己在做工程时学习和琢磨的总结，还有诸多不足希望能够指出。本系列主要针对串口通信的一些应用，和TCP、CAN通信的一些简单应用。 本例程的目的：用RS485通过modus协议读取西星科技非接触式RS485红外线温度传感器测的温度，并用串口打印出来。 本例程
STM32CubeMX使用教程——使用485总线接收变送器数据
lbjbs的博客
07-17 1万+
学习用CubeMX配一个485通讯的程序一、先罗列出要使用的外设二、使用STM32CubeMX生成工程一、注意事项 一、先罗列出要使用的外设 USART1（引脚PA9、PA10）用于打印信息 USART2（引脚PA2、PA3）用于接收485总线上的数据,使能PG8用于控制485收发。 灯（引脚PF9、PF10）点灯用于程序调试查看运行状态。 二、使用STM32CubeMX生成工程 1、先 一、注意事项 485通信接线是不交叉的，即A接A，B接B，可以多节点的挂载在总线上。而串口通信接线是交叉的，只能两
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

小李学不懂C

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
