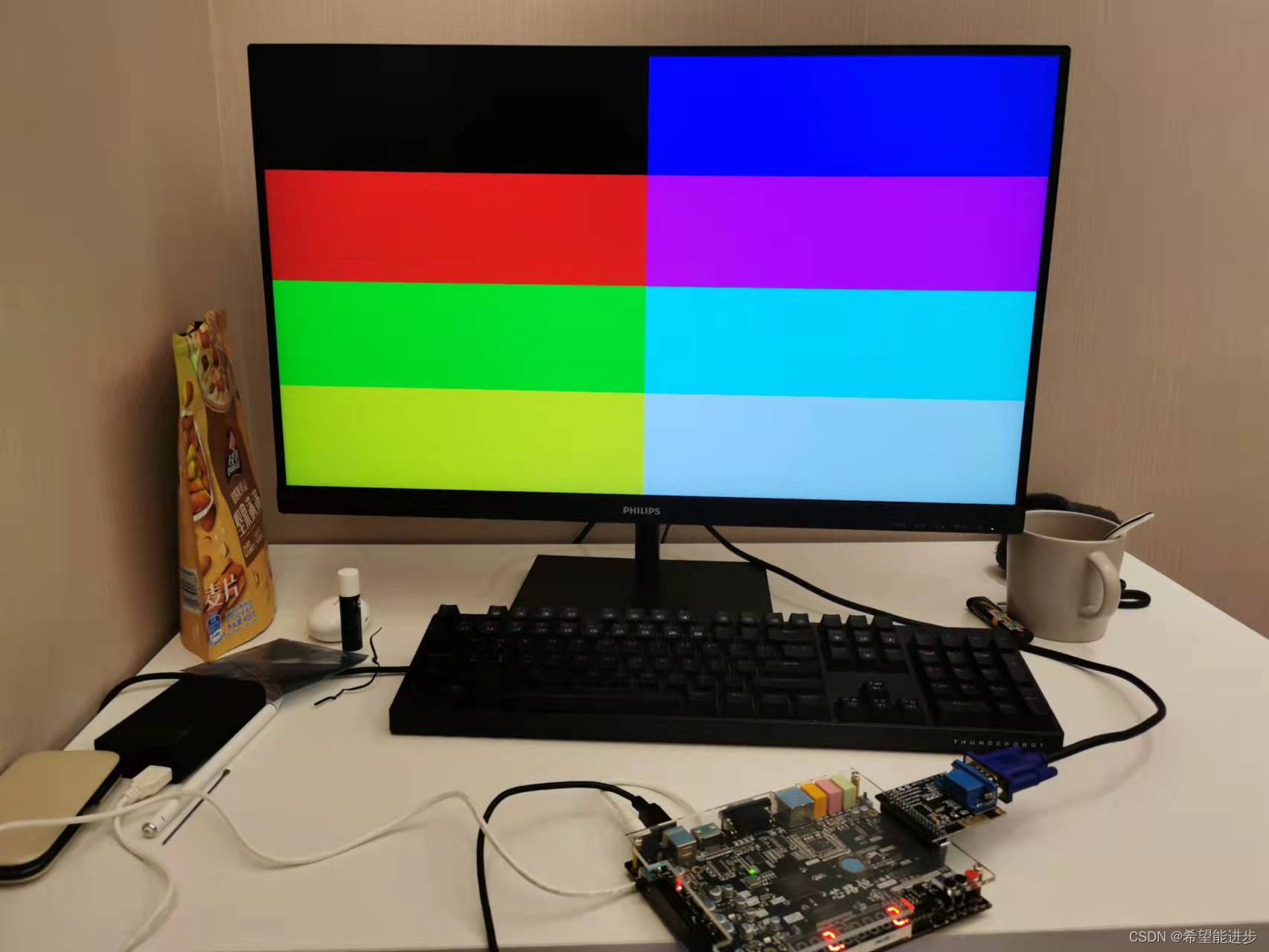

VGA图像显示总结（彩条显示、方块移动、字符显示、基于ROM的图片显示）

VGA显示器成像原理

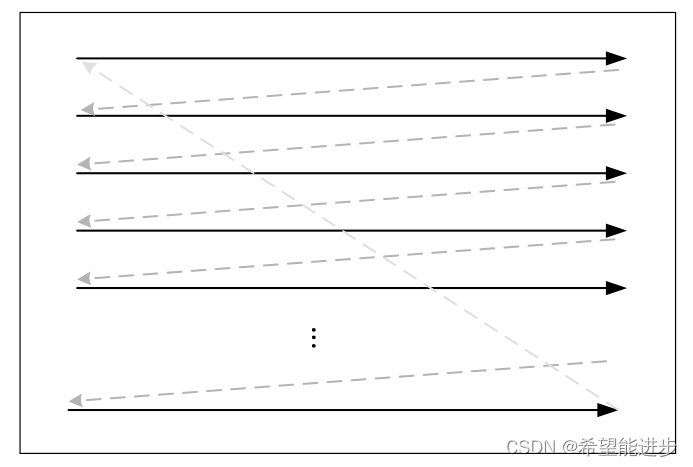

        图像显示的时候，是采用逐行扫描的方式，从左到右，从上到下，每次扫描一个点的时候发送一个数据，然后那个像素点就会把这个数据对应的颜色发送到屏幕上，在每一次回扫的过程中，不能影响屏幕上既有图像的颜色，所以就是消隐信号（BLK）存在的意义，在每次回扫时，消隐信号启动，此时屏幕上没有新的数据输入，也就不会影响原本的颜色，消隐分为场扫描和行扫描。

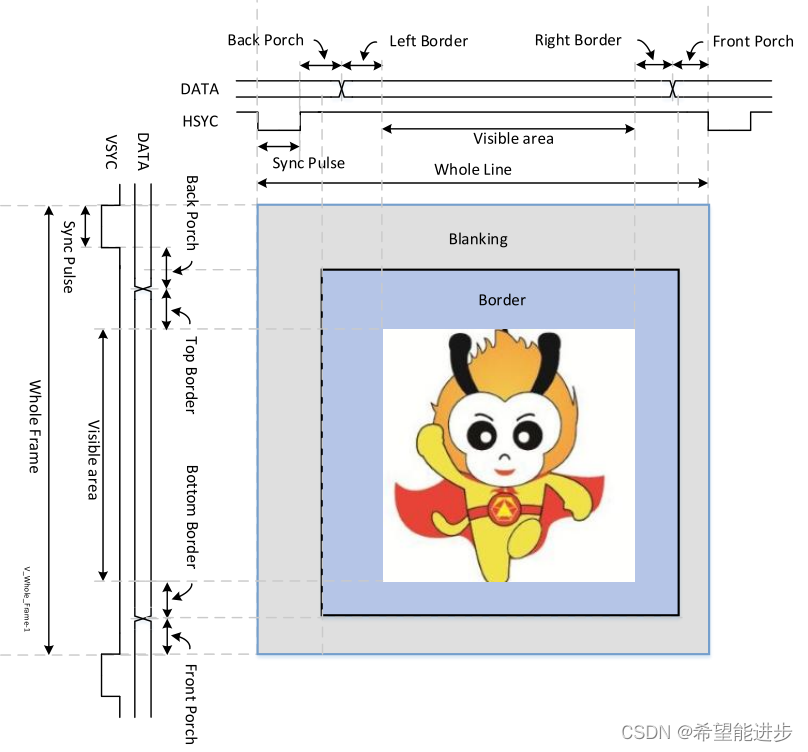

VGA时序

 行扫描：根据上图进行分析，首先需要一个行同步信号，根据这个行同步信号用来指导消隐信号的变化，以及数据的传输，行同步信号（HSYC）的一个周期包含的时间有行同步时间（Sync Pulse）、Back Porch（回扫时间）、Left Border(显示器左侧黑边的扫描的时间）、Visible area(数据传输的有效时间）、Right Border(显示器右侧黑边的扫描的时间）、Front Porch(产生消隐信号用的时间）

 场扫描：根据上图进行分析，首先需要一个场同步信号，根据这个场同步信号用来指导消隐信号的变化，以及数据的传输，场同步信号（VSYC）的一个周期包含的时间有场同步时间（Sync Pulse）、Back Porch（回扫时间）、Left Border(显示器左侧黑边的扫描的时间）、Visible area(数据传输的有效时间）、Right Border(显示器右侧黑边的扫描的时间）、Front Porch(产生消隐信号用的时间）

行扫描和场扫描类似，相关点在于每次扫描一行，场即竖直方向上扫描一个点，所以说场扫描时的那个时间其实根据行扫描来变化的。

根据时序来看，其实也就只有在Visible area这个区域是有效的数据传输时间，其他位置数据都不传输，可以直接让消隐信号启动，不输入数据就完事了。

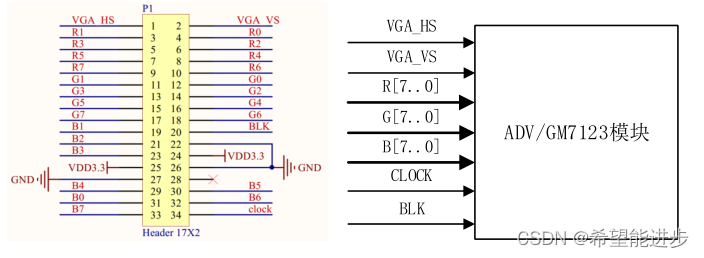

然后对模块的端口分析一下

VGA_HS：就是行同步信号，根据上面所述的时间周期来控制VGA_HS的变化

VGA_VS：就是场同步信号，根据上面所述的时间周期来控制VGA_VS的变化

R/G/B：就是输入的数据（在数据传输的有效时间输入）

CLOCK：VGA模块的驱动时钟，根据不同的像素和刷新频率而不同，具体为多少要查询相关手册

VGA_BLK：消隐信号、根据上面所述的时间周期来控制VGA_HS的变化

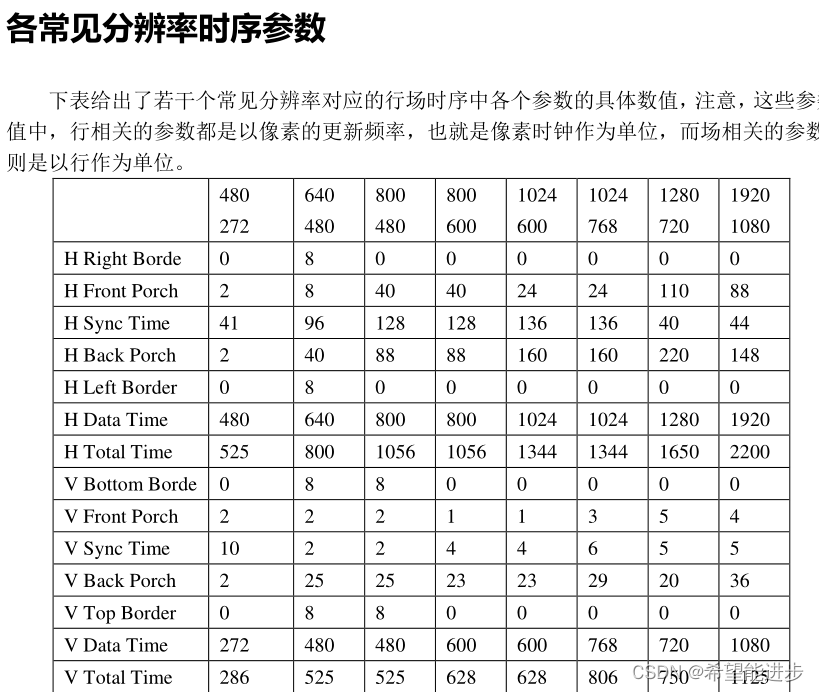

上面所述的时间具体为多少呢？也是根据不同的像素而不同，具体为多少要查询相关手册

一、GM7123芯片

在VGA图像显示时，采用的是GM7123芯片

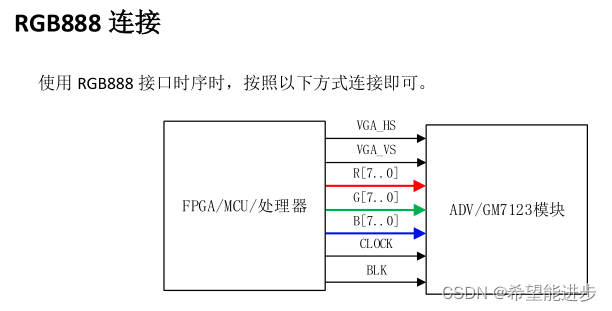

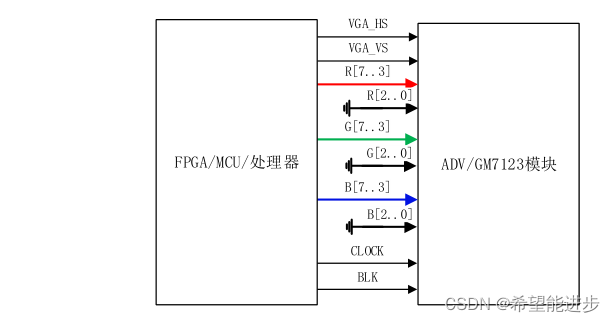

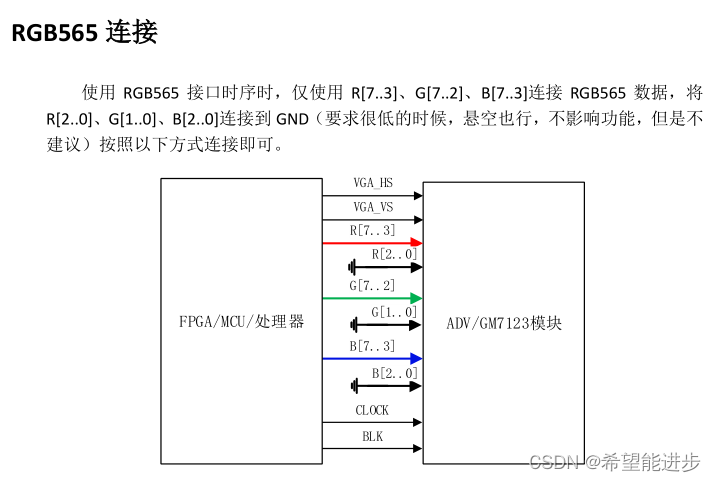

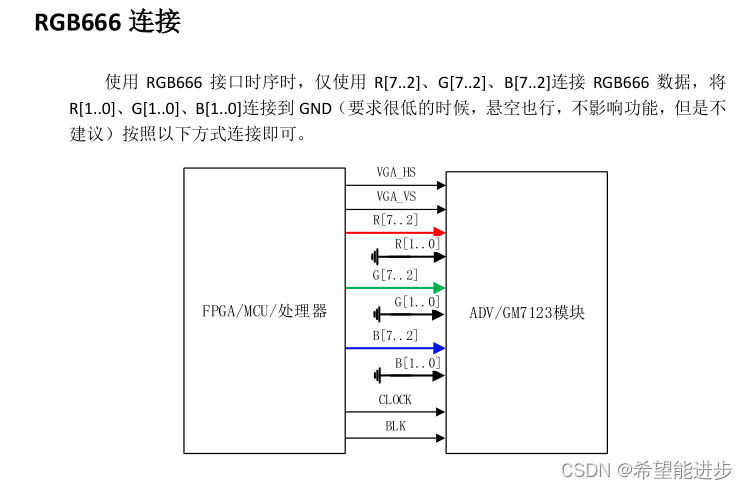

 在驱动GM7123时有多种数据传输方式
