VRRP

VRRP的作用

VRRP（虚拟路由冗余协议）：通过把几台路由设备联合组成一台虚拟路由设备，将虚拟路由设备的ip地址作为用户的默认网关地址实现与外部的通讯。当网关设备发生故障时，VRRP协议能够快速选举新的网关设备承担数据流量，保障网络的可靠通信。VRRP使用ip报文作为传输协议报文，协议号为112，使用固定的组播地址224.0.0.18进行发送，通过协议报文选举处一台路由器作为master，其他设备作为backup，来实现网关备份功能。VRRP只使用到advertisement这一种报文。
master路由器的选举：首先比较每台路由器的优先级，优先级大的成为master，优先级相同的话，就比较接口ip地址，ip地址大的成为master。master会周期性的发送advertisement报文，其实也就是一秒发送一次，如果backup每隔3秒没收到master发来的advertisement报文，则认为master down，就会进行新一轮的选举。

虚拟路由器简介

VRRP将局域网内的一组路由器划分在一起，形成一个VRRP备份组，它在功能上相当于一台虚拟路由器，使用虚拟路由器号进行标识。以下使用虚拟路由器代替VRRP备份组进行描述。
虚拟路由器有自己的虚拟IP地址和虚拟MAC地址，它的外在表现形式和实际的物理路由器完全一样。局域网内的主机将虚拟路由器的IP地址设置为默认网关，通过虚拟路由器与外部网络进行通信。
虚拟路由器是工作在实际的物理路由器之上的。它由多个实际的路由器组成，包括一个Master路由器和多个Backup路由器。Master路由器正常工作时，局域网内的主机通过Master与外界通信。当Master路由器出现故障时，Backup路由器中的一台设备将成为新的Master路由器，接替转发报文的工作。

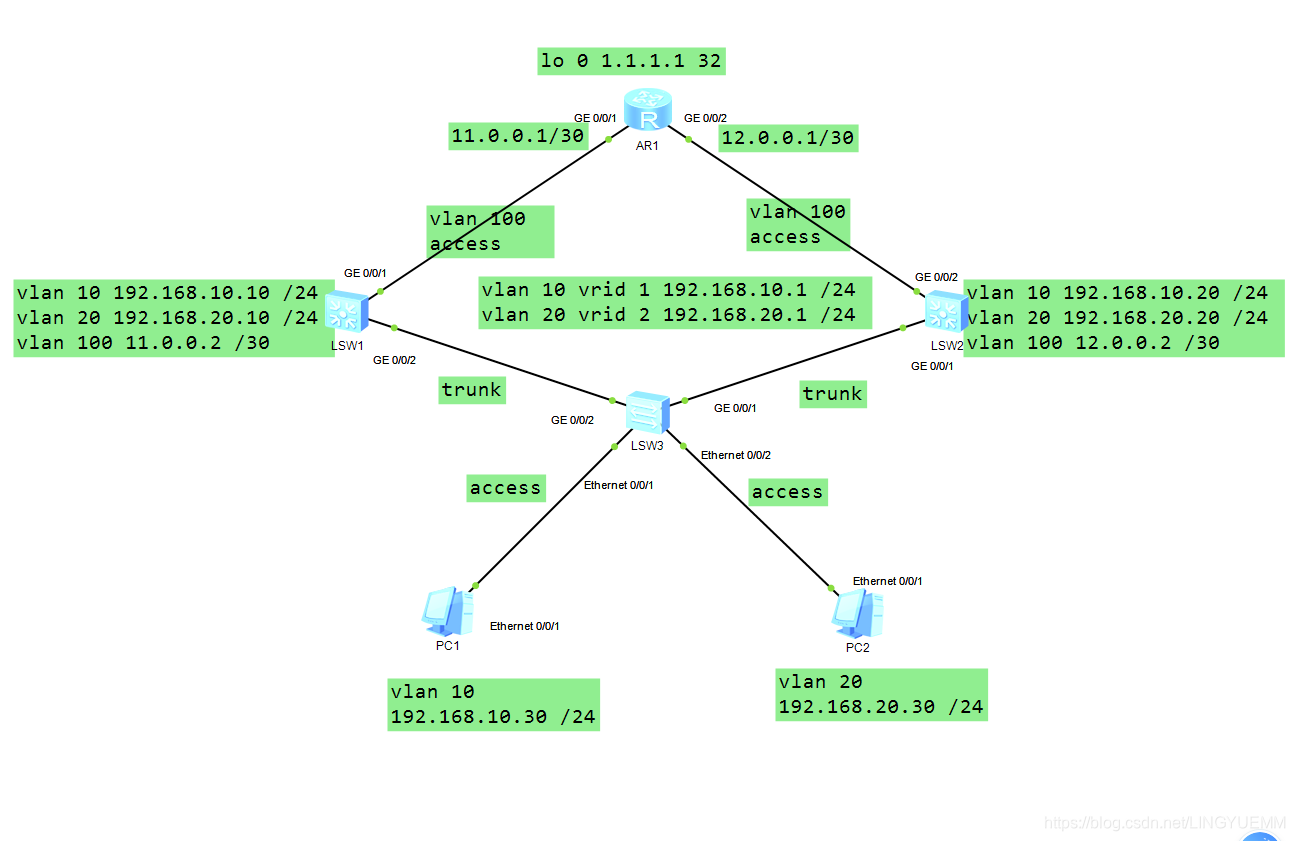

实验步骤
