单臂路由

单臂路由的作用

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

链路类型的选择

1）access接入模式：电脑一个接口只能划分一个 vlan
2) trunk主干电路模式：交换机默认只允许vlan1通过其他vlan流量需要手动放行。

实验过程

1.配置：添加两台PC机，一台交换机，一台路由器如下图：
.存在于不同VLAN中的不同网段的两台主机。

PC1:192.168.3.10/24 存在于VLAN6中

PC2：192.168.2.10/24 存在于VLAN8中

2.一台交换机

3.一台只有一个物理接口（g0/0）的路由器

把路由器上的一个物理接口划分成多个逻辑子接口作为VLAN的网关

将这个物理接口设置两个逻辑子接口，一个逻辑子接口的 IP 作为 PC1 的网关地址，另一个逻辑子接口的 IP 地址作为 PC2 的网关地址

g0/0.1 192.168.3.1 -----PC1 的网关地址

g0/0.2 192.168.2.1 ------PC2 的网关地址

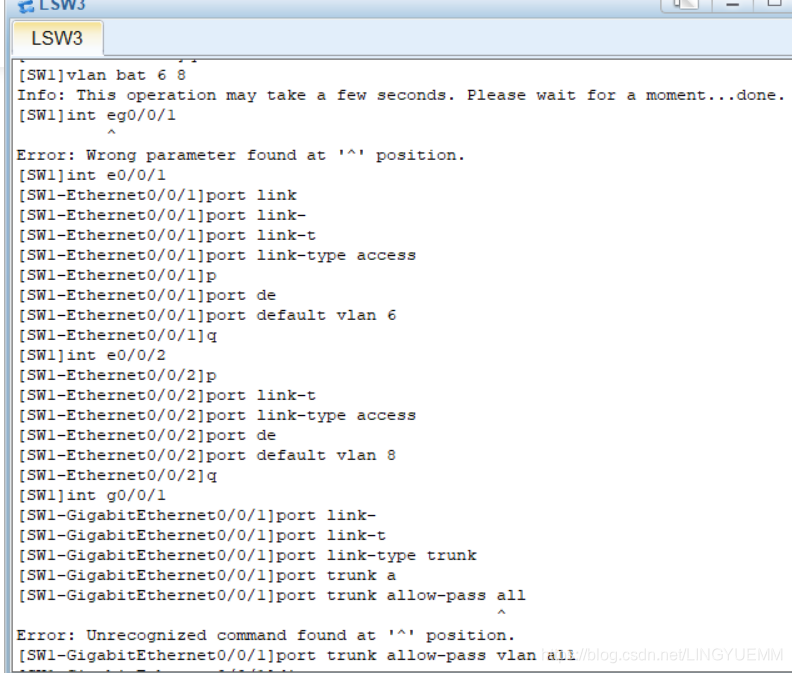

二层交换的配置
vlan bat 6 8
int e0/0/1
port link-type access
port default vlan 6
int e0/0/2
port link-type access
port default vlan 8
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

如图

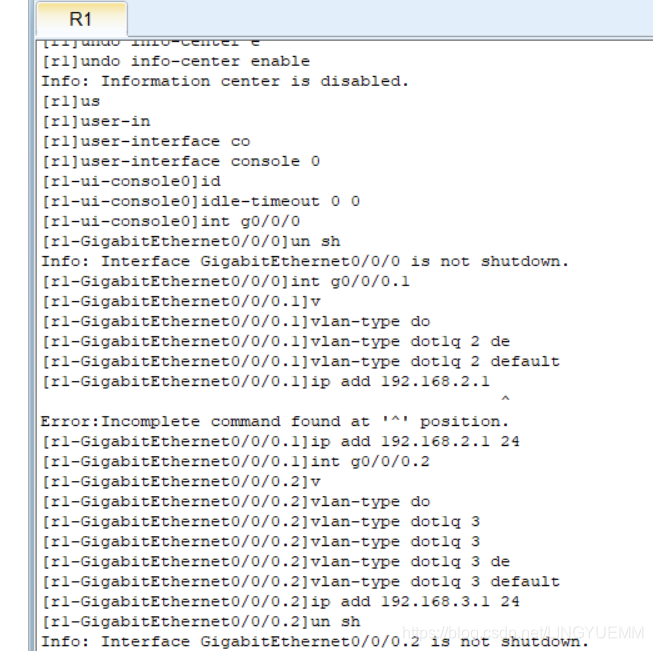

路由器配置
int g0/0/0
undo shut
int g0/0/0.1
vlan-type dot1q 6 default
ip add 192.168.3.1 24
undo shut
int g0/0/0.2
vlan-type dot1q 8 default
ip add 192.168.5.1 24
ubdo shut
如图

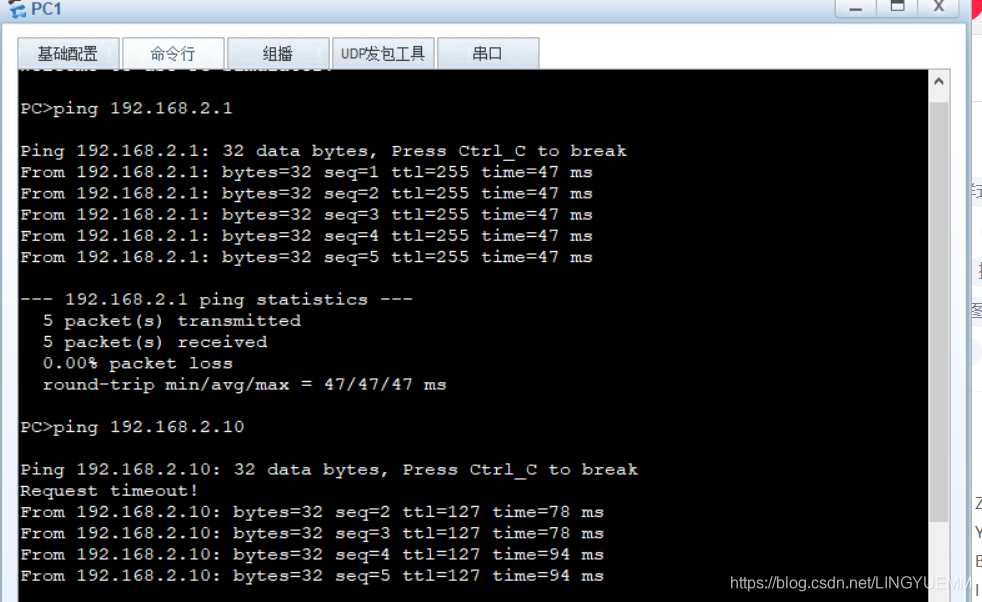

完成以上步骤PC1与PC2就是实现了，不同VLAN间的通信。
不同VLAN通信时靠路由实现的
