路由器转发原理

路由器的概述

1.定义
路由器(router)是互联网的枢纽，是连接英特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送数据.
作用在OSl模型的第三层，提供了路由与转发两种重要机制。
工作原理：通过路由表转发数据。

2、路由表的形成
1、直连网段:配置IP地址、端口UP状态、形成直连路由。
2、非直连网段:对于非直连的网段，需要静态路由或动态路由，将网段添加到路由表中。
3、路由表的主要作用
决定设备的三层数据包的转发关系。目标网络能匹配路由表，从相应接口转发;若不能匹配路由表，则drop(丢弃)掉该数据包，不会像交换机那样泛洪（(广播)。

上图：主机1.1，1.2（网段1.0）要发送数据到4.1.4.2（网段4.0），首先数据会通过E0接口到达路由器A，发现数据内包含源IP地址主机1.1，目的IP地址主机4.1，4.2，为4.0网段，这时路由器A会查询路由表，发现4.0网段应该往S0接口上发送，即通过S0接口到达路由器B，路由器B收到数据包，看到目的IP为4.1，4.2，为4.0网段，然后查询自己的路由表，发现需要往E0接口上发送，随后通过E0接口发送到主机4.1和4.2上。

静态路由

由管理员手工配置的。

优点:运行稳定，设备链路开销
缺点:对大型网络来说，工作量较大，拓扑一旦发生了改变，维护量变大。
建议:小型网络使用静态路由(总共配置少于十条路由)，中大型网络使用动态路由。

默认路由

1、当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口。
2、默认路由时静态路由的一种特殊方式，它属于静态路由的一种，使用它是有条件的，只能在末梢网络中使用。

浮动路由

指的是配置两条静态路由，默认选取链路质量优(带宽大的)作为主路经，当主路经出现故障时，由带宽较小备份路由顶替，保持网络的不中断。

实验步骤

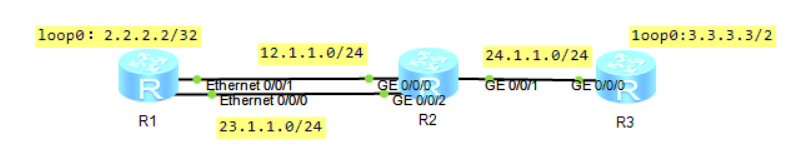

实验目的：R1于R2实现互通
默认路由
【R1】ip route-static 0.0.0.0 0 12.1.1.2
【R1 】ip route-static 0.0.0.0 0 23.1.1.2 preference 61 配置浮动路由用于备份（也是静态路由，备用路径，因为优先级被我们设定为61）

静态路由
【R2】ip route-static 2.2.2.2 32 12.1.1.1
【R2】ip route-static .3.3.3.3 32 24.1.1.3
R2】ip route-static 2.2.2.2.2 32 23.1.1.1preference 61 配置浮动路由用于备份（也是静态路由，备用路径，因为优先级被我们设定为61）
默认路由
【R3】ip route-static 0.0.0.0 0 24.1.1.2
