长芯微LDC5686完全P2P替代AD5686；是一款低功耗、四通道、16位缓冲电压输出DAC

描述

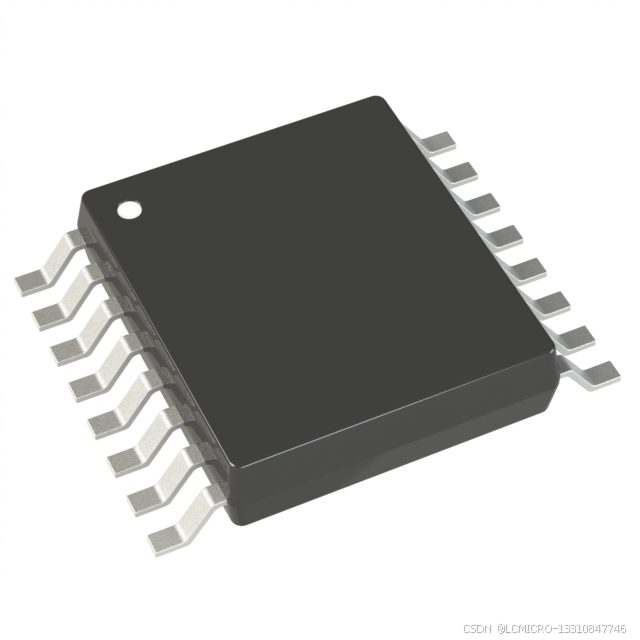

LDC5686是一款低功耗、四通道、16位缓冲电压输出DAC。该器件内置增益选择引脚，满量程输出为0V至VREF（增益 = 1）或0V至2VREFF（增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm × 3 mm LFCSP和TSSOP封装。

LDC5686还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 µA。

LDC5686采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的V LOGIC引脚

产品特色·  高相对精度(INL)：±2 LSB（最大值）·  出色的直流性能    1. 总非调整误差：±0.1% FSR（最大值）    2. 失调误差：±1.5 mV（最大值）    3. 增益误差：±0.1% FSR（最大值）·  两种封装选择：3 mm × 3 mm、16引脚LFCSP和16引脚TSSOP

特性

• 高相对精度(INL)：16位时最大±2 LSB
• 小型封装：3 mm × 3 mm、16引脚LFCSP
• 总不可调整误差（TUE）：±0.1% FSR（最大值）
• 失调误差：±1.5 mV（最大值）
• 增益误差：±0.1% FSR（最大值）
• 高驱动能力：20 mA，0.5 V（供电轨）
• 用户可选增益：1或2（GAIN引脚）

应用
数字增益和偏移调整
可编程衰减器
过程控制（PLC I/O卡）
工业自动化
数据采集系统
