长芯微LM9643完全P2P替代AD9643,LM9643是一款14位 、集成双通道流水线型模数转换器(ADC)，采样率最高达250MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

描述

LM9643是一款14位 、集成双通道流水线型模数转换器(ADC)，采样率最高达250MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。LM9643内核采用七级差分流水线结构，并集成了数字校准逻辑以及输出纠错逻辑，以实现更好的SNR和SFDR性能。输入方面：该款ADC支持宽带宽输入，方便用户灵活选择输入范围。输出方面：采用14位LVDS并口输出，两通道数据采用交错或者复用的方式进行输出 。外围电路方面：内部集成精密电压基准且可提供输入共模电压，可简化外围电路设计。配置方面：通过三线SPI接口，可轻松实现所有功能配置。LM9643采用独有的专利技术，大幅优化了功耗性能。 在250MSPS采样率下工作，典型功耗仅为322mW。同时芯片还支持断电模式，在该模式下功耗会大幅降至4.9mW。LM9643采用QFN64型封装，其工作温度范围为-40°C~85°C。

特性

• 1.8V模拟/数字电源
• LVDS(ANSI-644电平)输出
• 片内精密电压基准
• 三线SPI接口
• 采样率高达250MSPS
• 性能
     -SNR：典型值为69.4dBFS(185MHz)
     -SFDR：典型值为80dBc(185MHz)
     -输入噪声：-150dBFS/Hz(185MHz)
     -通道间隔离度：90dB(100MHz)
     -总功耗：322mW
• 灵活的模拟输入范围：1.4Vpp~2Vpp
• 最大625MHz时钟输入频率，支持1到8分频模式

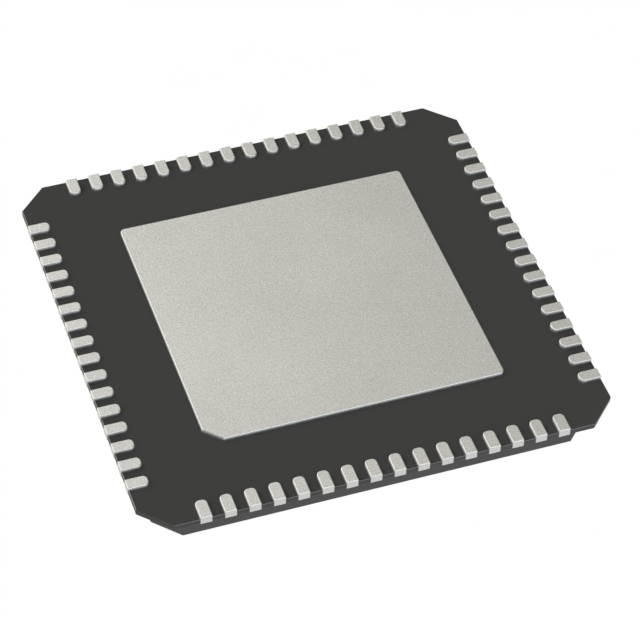

• QFN64 9mm×9mm封装

应用

• 通信设备
• I/Q 解调系统
• 智能天线系统
• 超声设备
• 数据采集系统
