长芯微LDM4644完全P2P替代LTM4644,M4644是一款符合4A标准的降压型开关模式电源集成电源的Power SoC

最新推荐文章于 2026-01-07 11:54:02 发布
原创 最新推荐文章于 2026-01-07 11:54:02 发布 · 171 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #硬件工程 #stm32 #fpga开发 #单片机

描述
LDM4644是一款符合4A标准的降压型开关模式电源集成电源的Power SoC（片上系统）其中的MosFETs、电感和输入去耦电容BGA-77封装。输入电压范围为4.5V至16V，具有出色的负载调节和线路调节能力。LDM4644具有内部自动补偿功能，并且输出电压可通过调节器在0.6V至12V之间调节底部反馈电阻。LDM4644凭借其持续开启功能，实现了高效率时间（COT）控制模式，实现快速瞬态响应以及良好的回路稳定性。LDM4644还可以提供过电流保护（OCP）、短路电流保护（SCP）、欠压保护（UVP）输出电压限制和热关断保护。

特性/功能
⚫ 宽输入电压范围：4.5V至16V
⚫ 输出电压可调范围：0.6V至12V
⚫ 连续输出电流
◼ 4A连续电流
◼ 3.3V下双路7A持续电流
输出电压
⚫ 内部软启动时间 2.8毫秒
⚫ 低ESR陶瓷电容，性能稳定
⚫ 预偏置输出启动
⚫ 恒定导通时间（COT）控制模式
⚫ 启用控制
⚫ 电源良好（PG）指示灯
⚫ 逐周期输出电流限幅保护
⚫ 短路和过载打嗝保护
⚫ 热关机保护

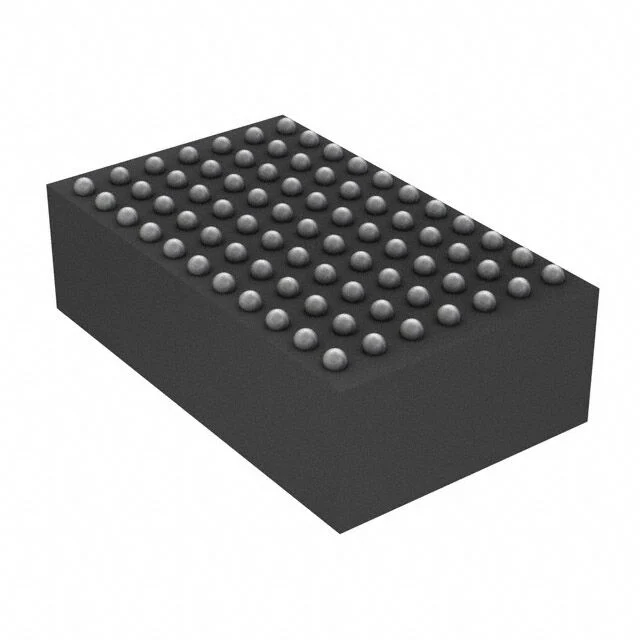

⚫ BGA-77（9毫米×15毫米×5毫米）封装
⚫ 无铅，符合RoHS标准

应用领域
⚫ 电信系统
⚫ 服务器与数据中心
⚫ 固态硬盘和硬盘驱动器
⚫ PoLs电源
