MATLAB——控制模型的转换

最新推荐文章于 2023-08-21 15:15:59 发布
最新推荐文章于 2023-08-21 15:15:59 发布
阅读量3.2k 收藏 22
点赞数 4
分类专栏： 自动控制原理 MATLAB 文章标签： matlab
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/LGM_1874/article/details/122374361
版权
本文详细介绍如何使用MATLAB将TF模型转换为SS模型（包括tf2ss和linmod），进一步转化为ZPK模型（ss2zp和zp2ss），反之亦然（zp2tf和tf2zp）。通过实例展示各个模型间的转换方法，并介绍了Simulink中模型建立与保存的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

MATLAB已提前建立某系统的TF模型 Gtf

1、TF模型转SS模型

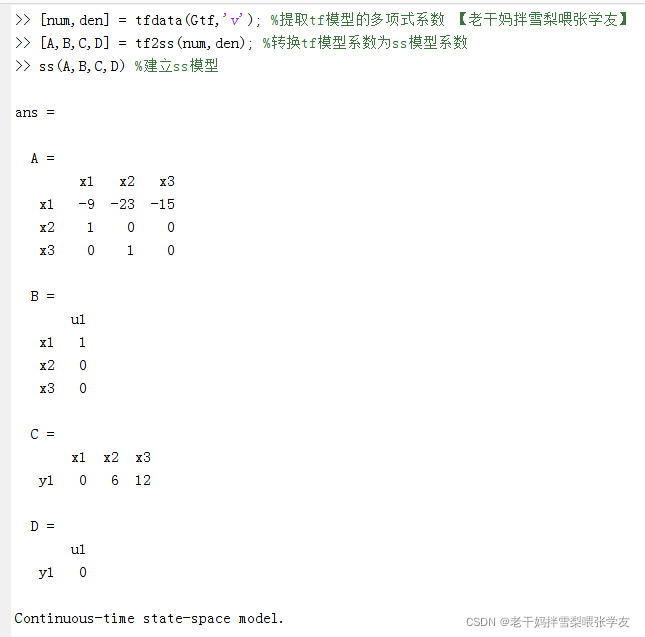

1.1 tf2ss转换

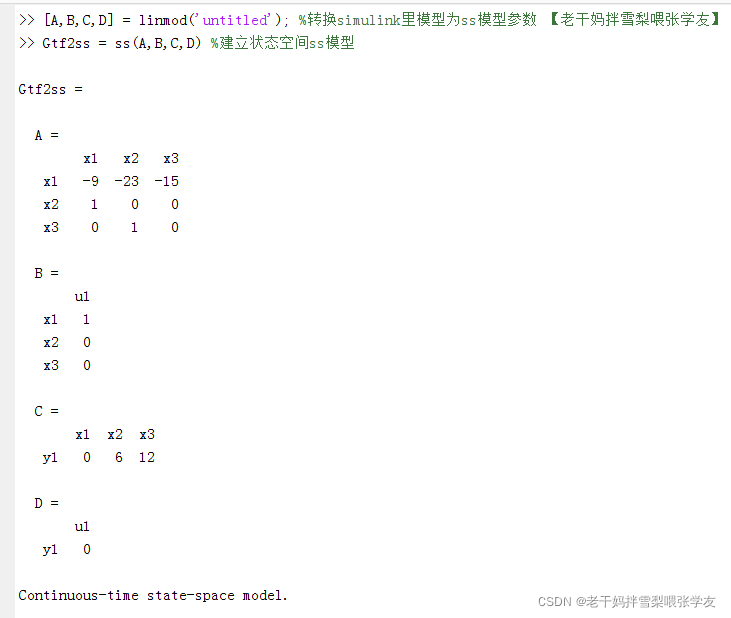

1.2 linmod转换

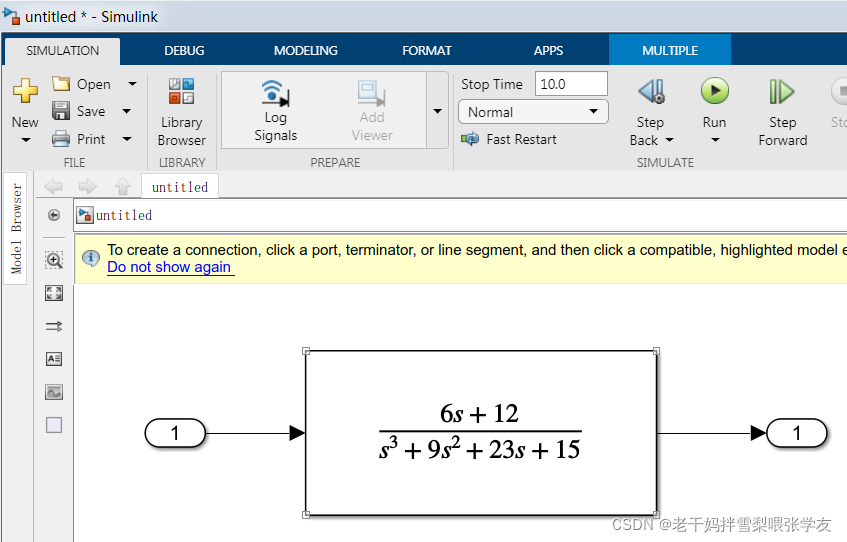

simulink建立模型并保存

 命令行输入命令进行转换

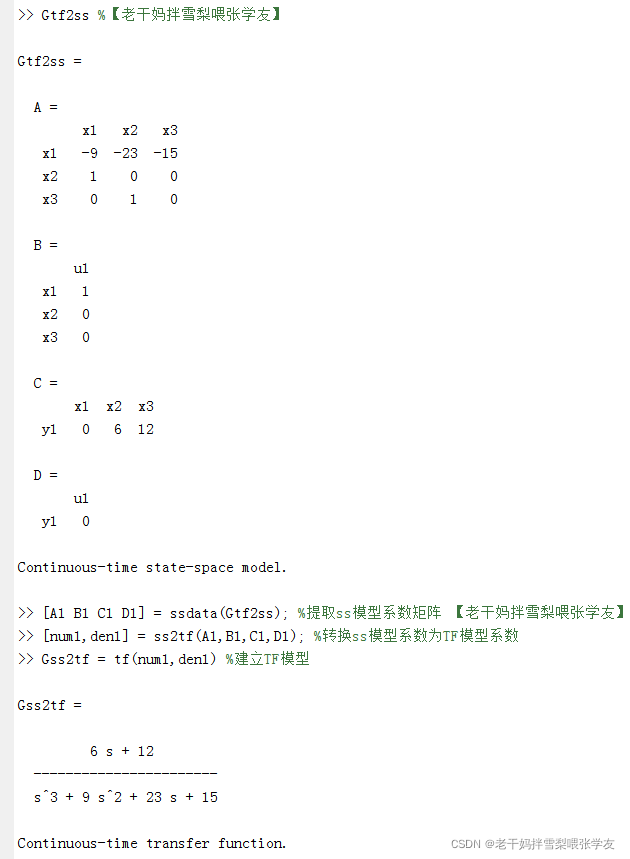

2、SS模型转TF模型 ss2tf(sys)

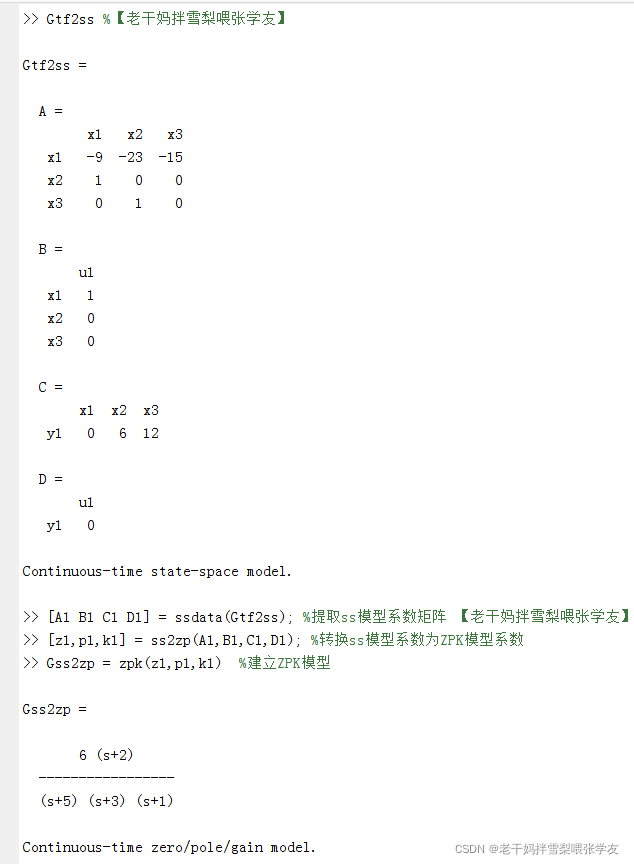

3、SS模型转ZPK模型 ss2zp(sys)

4、ZPK模型转SS模型

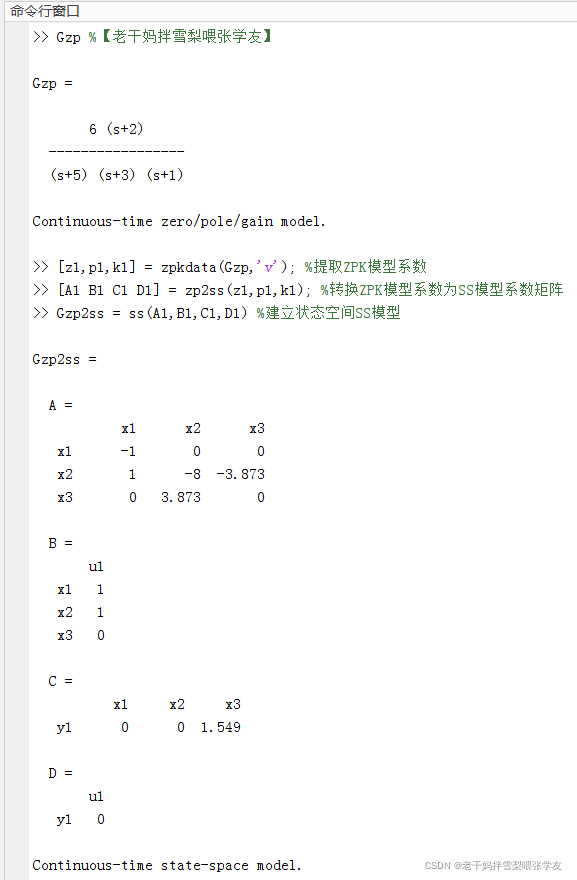

4.1 zp2ss转换

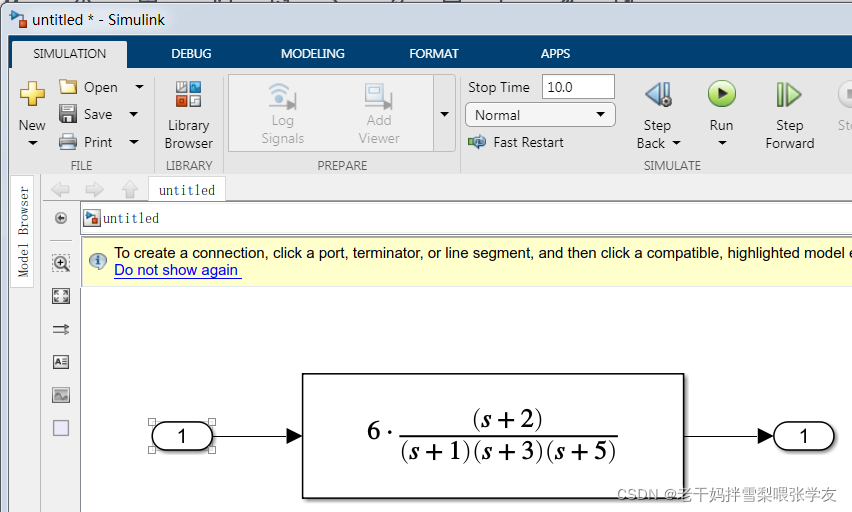

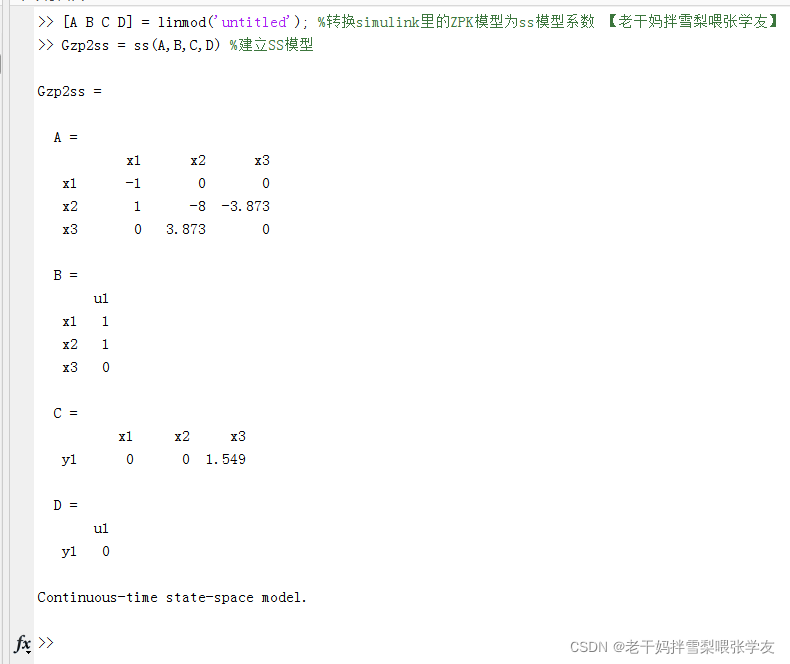

4.2 linmod转换

方法参考上面tf模型转ss模型的linmod转换

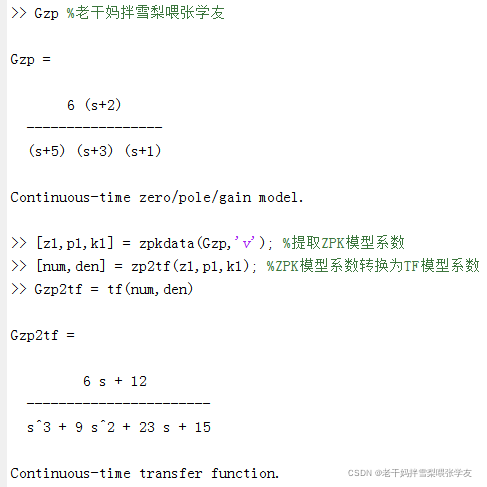

5、ZPK模型转TF模型 zp2tf(sys)

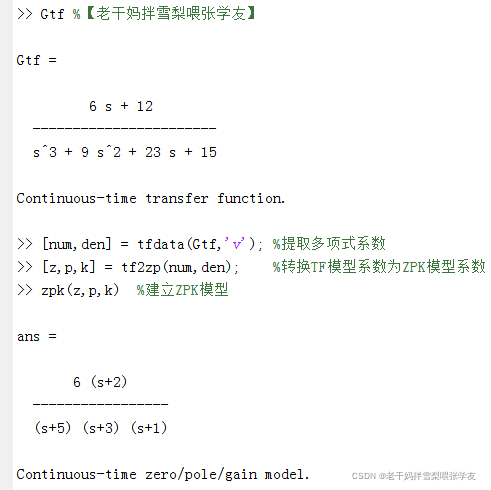

6、TF模型转ZPK模型 tf2zp(sys)
