ZYNQ7020【DDR测试--Memory test报错】

原创于 2024-11-23 17:08:01 发布 · 581 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#fpga开发 #嵌入式硬件 #笔记

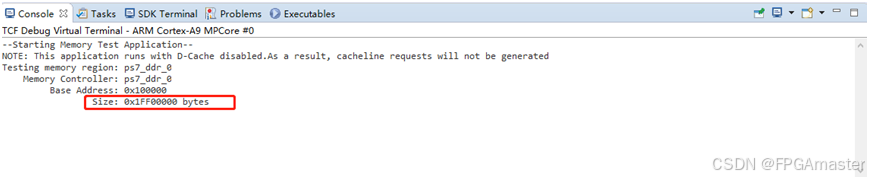

memory test测试串口打印信息：

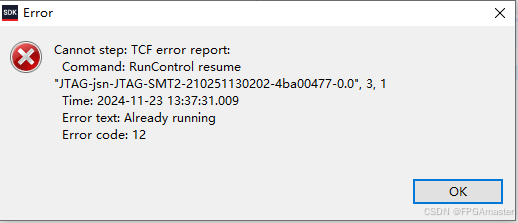

Debug报错：

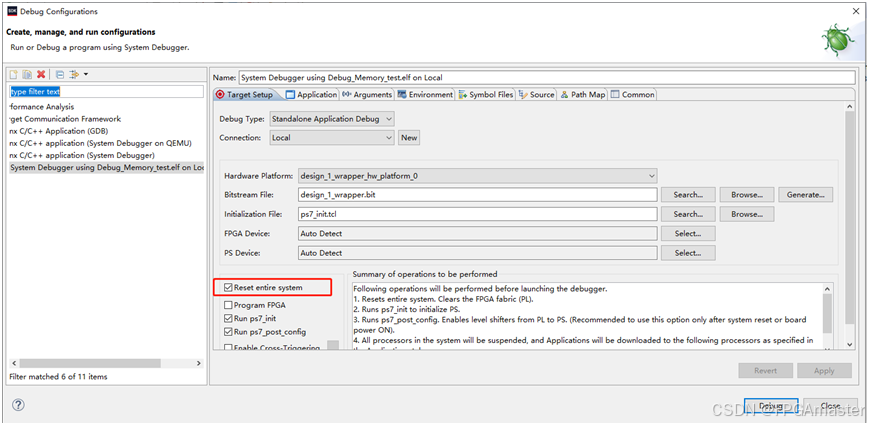

解决方案：将下图中的复位信号选中就解决了。

编译可以通过！
