vlan间通信之vlan mapping
上次说到vlan间通讯用到super vlan ，但是又想了一下，不是很灵活，有很大的局限性，并且Sub-VLAN间的通信，需要借助Proxy-ARP才能实现，对于我这么懒的人，显然不适合我的身份，于是乎我梦游交换机文档上下五千页，横渡十几个型号，突然灵感一闪发现了vlan mapping 这个技术，炸眼一看，呦，可以额，这个很不错呦，可以来一波，走起~！
一、vlan mapping 的工作原理：
通过修改报文携带的VLAN Tag来实现不同VLAN的相互映射。映射这个好呀，我可以随便映射，想怎么映射就怎么映射，这不要上天呀。
二、映射方式：
1.1：1（N：1）的方式：基于VLAN的VLAN Mapping功能可实现接口在接收到带Tagged的数据帧后，依据帧中的VLAN ID进行映射操作，将帧中的VLAN ID映射为指定的VLAN ID。也可以指定映射的方向。**注：这里的1或者n 都是只源vlan 都带有1层标签。**所有设备都支持。
2.2:1的方式：基于VLAN的VLAN Mapping功能可实现接口在接收到tagged帧后，依据帧中的VLAN ID进行映射操作，将帧中的VLAN ID映射为指定的VLAN ID。部分设备支持。
3.2 to 2的VLAN Mapping功能:将用户网络的双层Tag替换成运营商网络的双层Tag。部分设备支持。
三、具体配置：
我设备只支持1：1（N：1）这个模式。

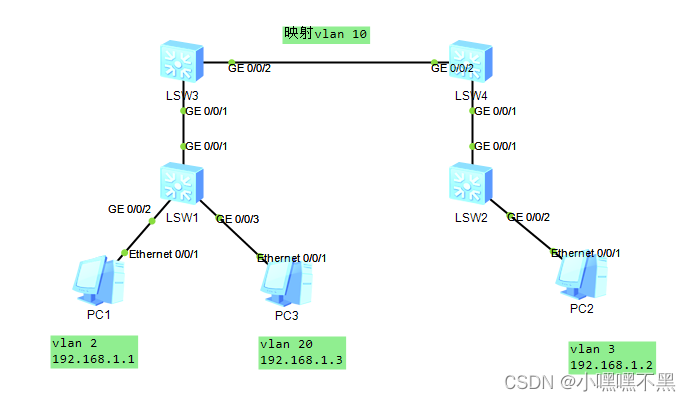

在这里插入图片描述
交换机1 的配置：
vlan batch 2 20
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 20
