QinQ高大上体现

一、首先要了解什么是QinQ:

• QinQ（802.1Q-in-802.1Q）技术是一项扩展VLAN空间的技术，通过在802.1Q标签报文的基础上再增加一层802.1Q的Tag来达到扩展VLAN空间的功能，可以使私网VLAN透传公网。由于在骨干网中传递的报文有两层802.1QTag（一层公网Tag，一层私网Tag），即802.1Q-in-802.1Q，所以称之为QinQ协议。
• 这是啥额，表示看不懂，好吧，简单点说就是在vlan的标签前面又加了一个vlan标签，它有2层vlan标签，一层包着另一层，这就是QinQ。

二、其目的：

• QinQ最初主要是为拓展VLAN的数量空间而产生的。它是通过在原有的802.1Q报文的基础上增加一层802.1Q标签来实现的，使得VLAN数量增加到4094×4094。一层不够在给外面包一层标签，大大增加了其数量。但是现在大多都用在穿透运营商，使企业在不同地方的分支机构能相互访问，其它用途，大家可以慢慢试着玩玩。

三、报文格式：

• 聊协议不说报文结构就是纯属耍流氓，看上了就聊一会，遇到下一个就把上一个忘了，所以我们要杜绝这种的方式。（嘿嘿：但是我也喜欢耍女朋友，可惜我不会，太耿直了，难怪我一直记不到协议报文结构呢 哎，我太难了。）

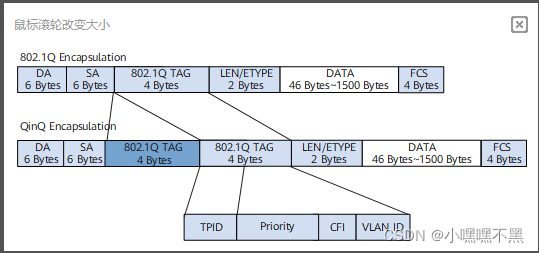

• 802.1Q封装

  看了报文结构就一目了然了。

四、配置方法：

• 那咋配置的呢，它的配置方法有那些呢？
• 方法走起：
  QinQ的实现方式可分为以下两种：
  1.基本QinQ，又叫基于端口方式。当端口上配置了基本QinQ功能后，不论从该端口收到报文是否带有VLAN Tag，设备都会为该报文打上本端口缺省VLAN的Tag。如果收到的是带有VLAN Tag的报文，该报文就成为带双Tag的报文。如果收到的是不带VLAN Tag的报文，该报文就成为带有本端口缺省VLAN Tag的报文。
  2.灵活QinQ是基于端口与VLAN相结合的方式实现的，这个就厉害了，即通过该接口并且和指定VLAN相匹配的报文，才添加一层vlan标签。可以通过单层VLAN tag转发，也可以通过双层VLAN tag转发。通过使用灵活QinQ技术，在能够隔离运营商网络和用户网络的同时，又能够提供丰富的业务特性和更加灵活的组网能力。

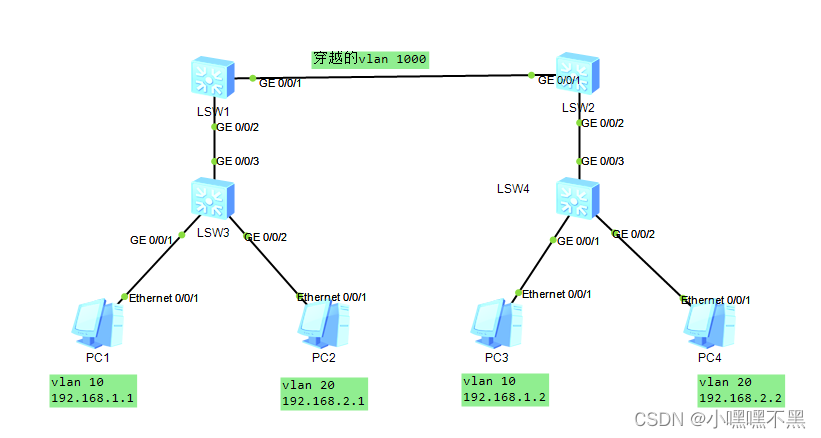

1.基本QinQ配置：

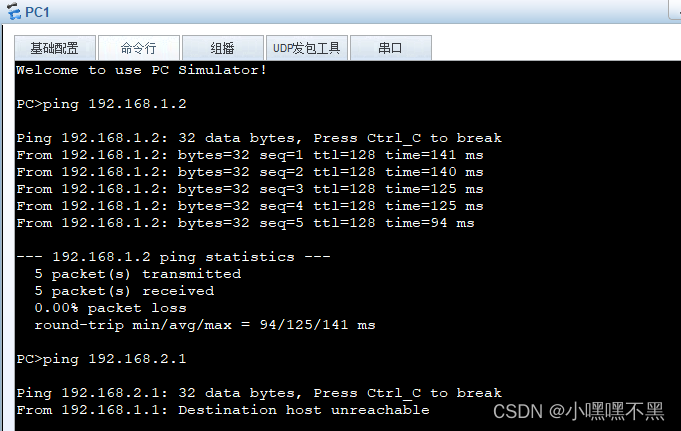

相同vlan 可以互通，不同vlan又可以隔离。
交换机1的配置：（交换机2配置一样）
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 1000

interface GigabitEthernet0/0/2
port link-type dot1q-tunnel
port default vlan 1000
交换机3配置：（交换机4配置一样）
vlan batch 10 20
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10

interface GigabitEthernet0/0/2
port link-type access
port default vlan 20

interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094

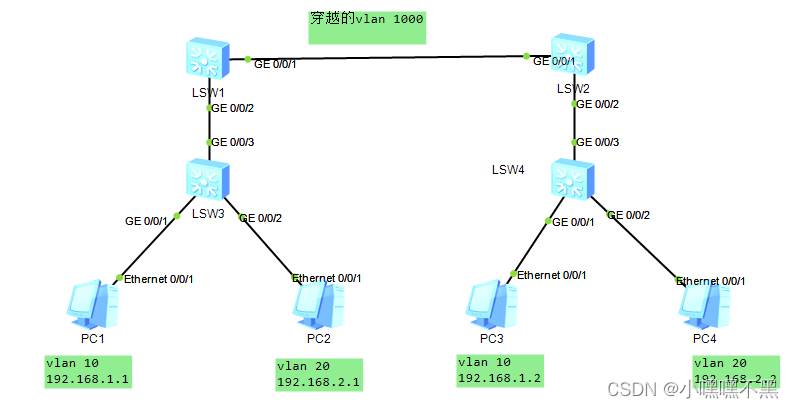

2.灵活QinQ配置：------>图我还是用一个图，我这人比较懒 哈哈。

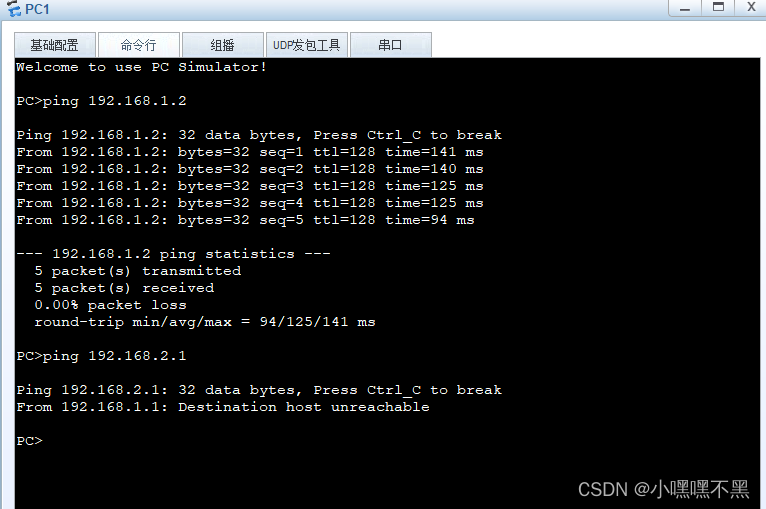

又通了，真好。

交换机1的配置：（交换机2配置一样）
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 1000

interface GigabitEthernet0/0/2
port link-type hybrid
qinq vlan-translation enable
port hybrid untagged vlan 1000
port vlan-stacking vlan 10 stack-vlan 1000
port vlan-stacking vlan 20 stack-vlan 1000
交换机3配置：（交换机4配置一样）
vlan batch 10 20
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10

interface GigabitEthernet0/0/2
port link-type access
port default vlan 20

interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094

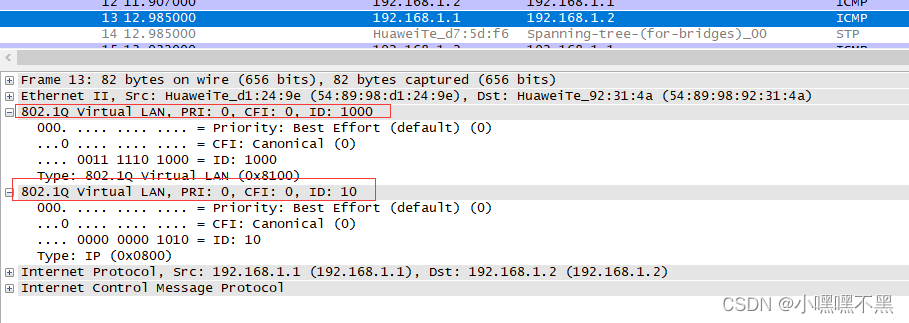

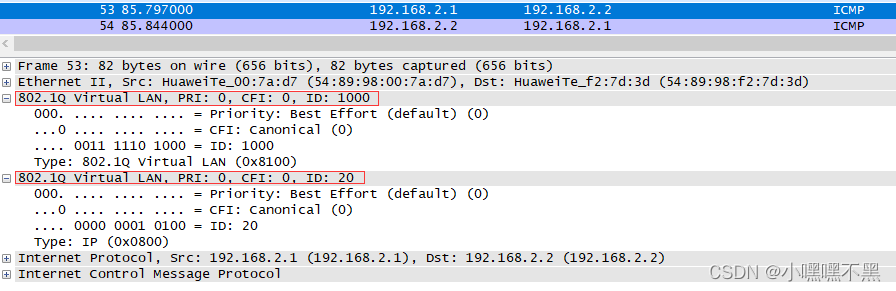

抓个包看看。

真漂亮。
