Verilog实现简单的卷积计算！分模块说明，简单易懂

同步发布于个人博客

简要说明

使用Verilog实现核大小为3*3的简单卷积。

计算作用的图像来自MNIST数据集（自行查阅），图像大小为28*28，像素为8bit，长这样：

图像的像素点很少可以直接存入BRAM中：图像按行顺序展开为一行784个的8bit数，然后用coe文件存入Vivado提供的ROM中。卷积计算的结果为26*26大小的数组，按行展开存入RAM中。

注：因为只是简单尝试实现卷积，没有过于考虑速度和资源消耗

模块设计

rom

用于存储图像，使用BRAM IP核

在Vivado中操作：

• 选择类型为单端口ROM

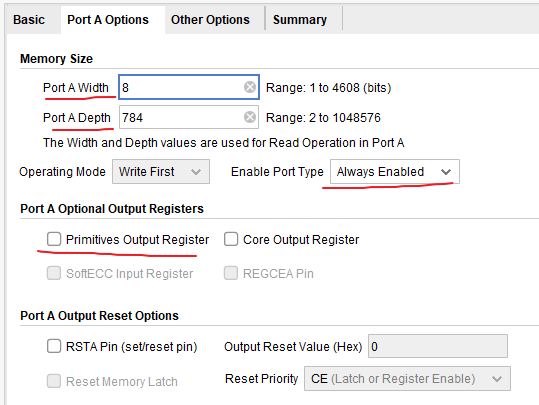

• 设置数据位宽和地址深度，设置总是使能
• 注意：不使用输出寄存器。输出寄存器会导致时许偏移，详细自行查阅

• 设置coe文件初始化ROM

• 打包一下

  `timescale 1ns / 1ps

  module rom (
      input in_clk,
      input [9:0] in_rom_addr,

      output [7:0] out_rom_data
  );

      rom_gen_0 u_rom1 (
          .clka(in_clk),
          .addra(in_rom_addr),
          .douta(out_rom_data)
      );

  endmodule


image_read

从存储图像的ROM中读取用于卷积计算的9个像素点

端口配
