⛄一、动态超表面天线进行频率选择性波束成形和单次波束训练

1 动态超表面天线频率选择性波束成形原理
动态超表面天线通过可编程的亚波长单元结构实时调控电磁波相位、幅度或极化特性。频率选择性体现在单元结构对不同频段电磁波的差异化响应，通过调整单元谐振特性或耦合方式，实现特定频段的波束成形，同时抑制其他频段干扰。

频率选择性波束成形的核心在于超表面单元的色散设计：

• 单元谐振调控：通过改变单元尺寸或加载可变元件（如变容二极管），使单元在目标频段产生谐振相位突变，实现频段选择。
• 空间编码调制：对超表面单元进行周期性或非周期性排布，利用空间谐波原理在特定频段形成定向波束。

数学上，超表面相位分布满足频率依赖的广义斯涅尔定律：
$$\sin ({\theta }_t(\omega ))-\sin ({\theta }_i(\omega ))=\frac{c}{\omega d}\frac{d\Phi (x,\omega )}{dx}$$
其中 (\theta_t) 为折射角，(\theta_i) 为入射角，(\Phi(x,\omega)) 为位置 (x) 处单元在频率 (\omega) 下的相位响应。

---

2 单次波束训练流程
单次波束训练通过联合优化发射端与接收端的超表面配置，快速建立波束对齐，减少传统多次扫描的开销。流程分为三个阶段：

信道探测
发射端发送宽波束或全向探测信号，接收端超表面切换至随机相位配置模式，采集多组信道响应数据。通过压缩感知或深度学习算法估计多径角度-时延谱。

波束匹配计算
利用估计的信道参数，求解最优波束对：
$$({\mathbf{w}}^{\ast },{\mathbf{v}}^{\ast })=\arg \underset{\mathbf{w},\mathbf{v}}{\max }|{\mathbf{v}}^H\mathbf{Hw}{|}^2$$
其中 (\mathbf{w}) 为发射端波束成形向量，(\mathbf{v}) 为接收端组合向量，(\mathbf{H}) 为信道矩阵。

动态配置与验证
将计算得到的相位配置加载至超表面，发射端与接收端同步切换至定向波束模式。通过短训练序列验证链路质量，若信噪比不足则触发局部微调。

---

3 关键技术实现
硬件层面

• 可重构超表面单元：采用PIN二极管或MEMS开关实现1-bit或2-bit相位量化，切换时间小于100 ns。
• 馈电网络优化：使用稀疏馈电或近场耦合降低互耦，提升频率选择性。

算法层面

• 压缩感知波束训练：利用信道稀疏性，通过OMP或LASSO算法从少量测量中恢复角度信息。
• 元学习辅助优化：离线训练神经网络预测最优波束配置，减少在线计算复杂度。

典型性能指标

• 波束成形增益：>15 dB（频段内） vs <-10 dB（频段外）
• 训练耗时：<1 ms（单次训练）
• 角度分辨率：<3°（1 GHz带宽下）

该技术适用于毫米波通信、雷达感知等场景，显著降低波束管理开销并提升多频段共存能力。

⛄二、部分源代码和运行步骤

1 部分代码

2 运行步骤
（1）直接运行main即可一键出图。

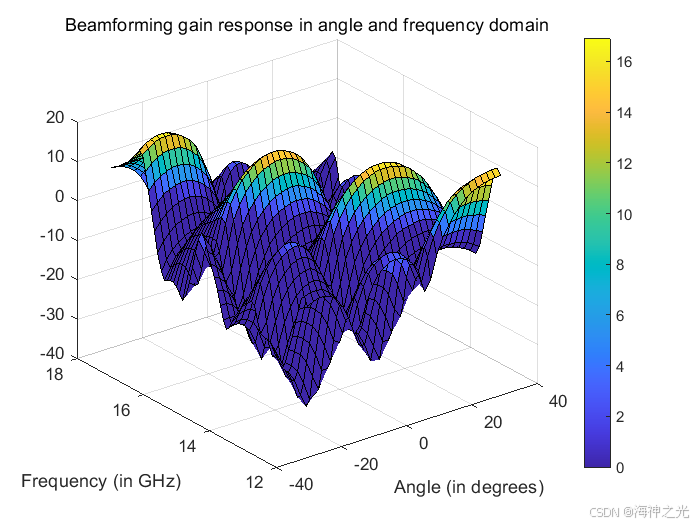

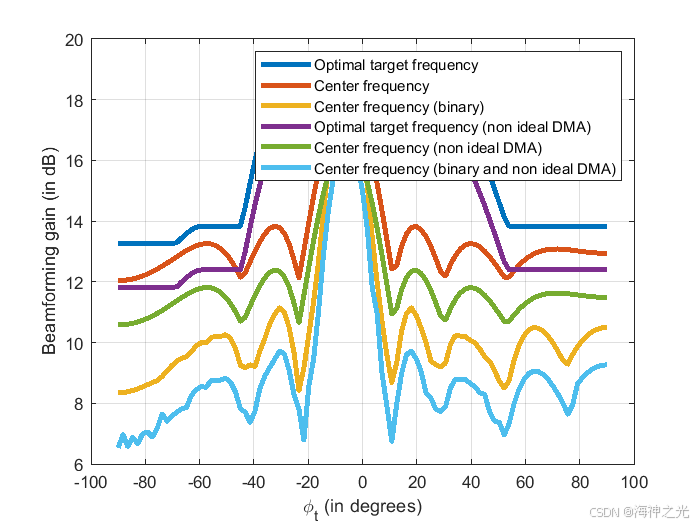

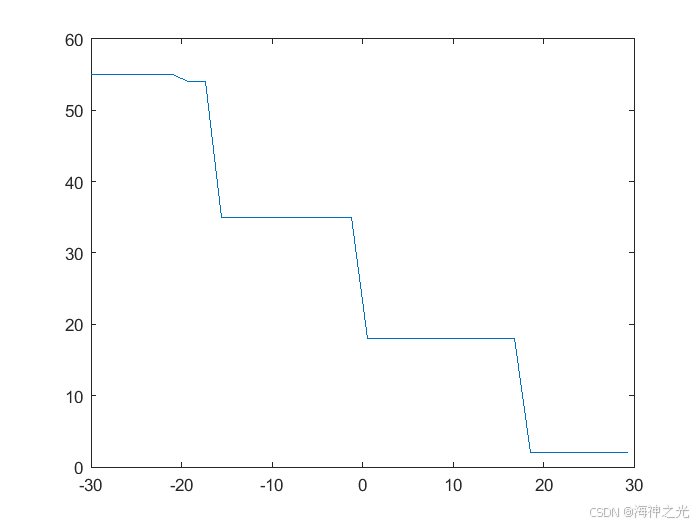

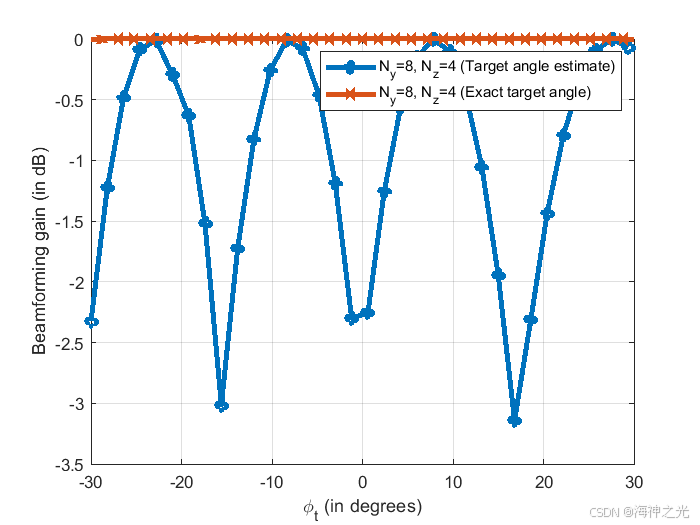

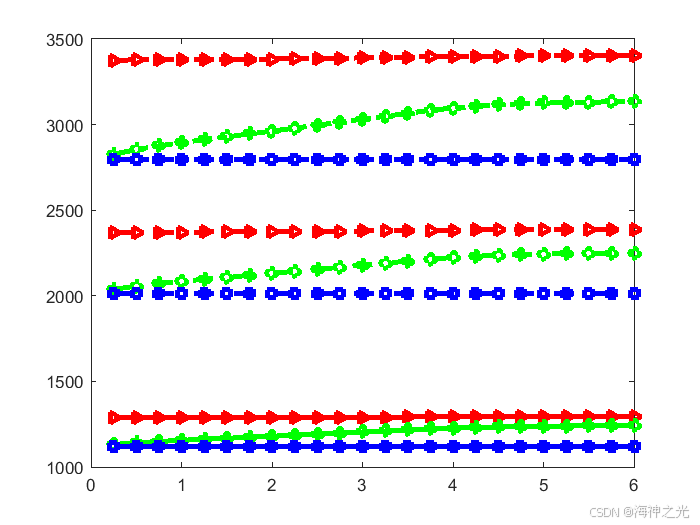

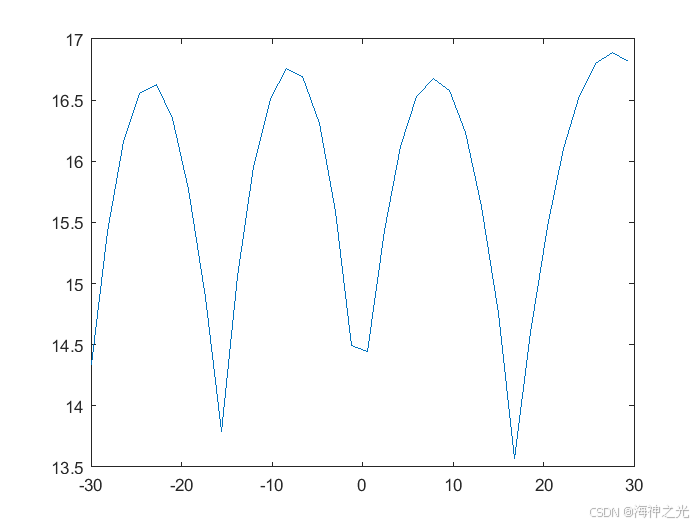

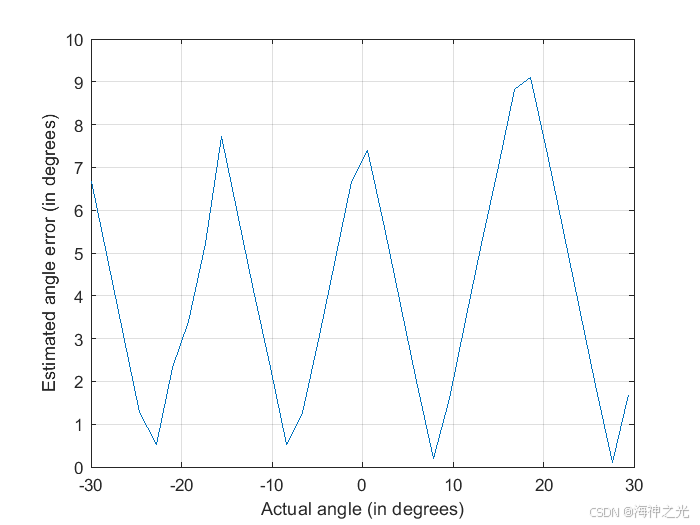

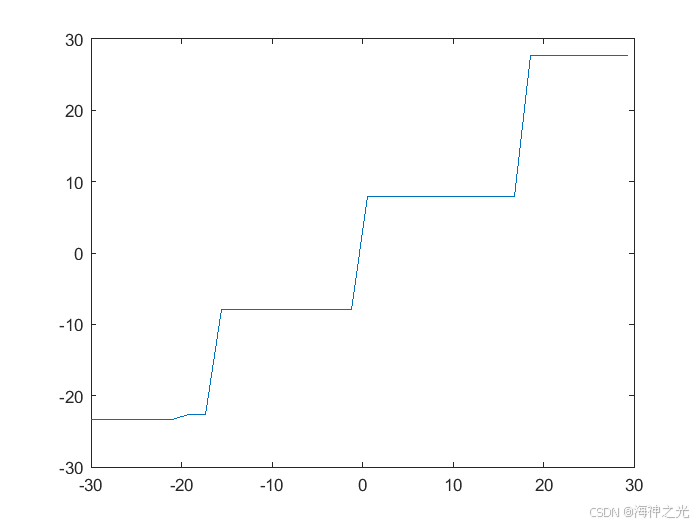

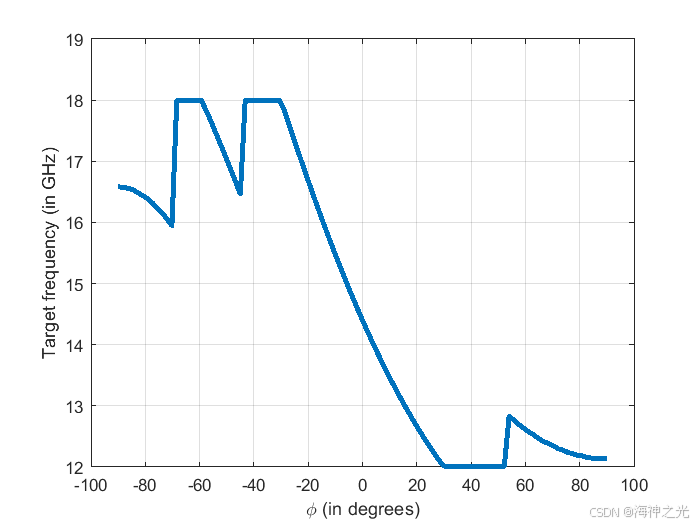

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1]周祖成,李韶华,王有政.MIMO-OFDM中基于波束成形的天线选择研究[J].科技与创新. 2007

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
