【机翼】计算高展弦比机翼的空气动力学特性（考虑螺旋桨的影响）【含Matlab源码 13991期】

💥💥💥💥💥💥💥💥💞💞💞💞💞💞💞💞💞Matlab武动乾坤博客之家💞💞💞💞💞💞💞💞💞💥💥💥💥💥💥💥💥
🚀🚀🚀🚀🚀🚀🚀🚀🚀🚀🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚤🚀🚀🚀🚀🚀🚀🚀🚀🚀🚀

🔊博主简介：985研究生，Matlab领域科研开发者；

🚅座右铭：行百里者，半于九十。

🏆代码获取方式：
优快云 Matlab武动乾坤—代码获取方式

更多Matlab物理应用仿真内容点击👇
①Matlab物理应用（进阶版）

⛳️关注优快云 Matlab武动乾坤，更多资源等你来！！

⛄一、计算高展弦比机翼的空气动力学特性

1 高展弦比机翼空气动力学特性原理

高展弦比机翼（展弦比通常大于5）的空气动力学特性主要基于升力线理论（Lifting Line Theory）和三维流动效应。其原理包括：

• 升力分布：机翼沿展向的环量分布决定了升力分布，高展弦比机翼的环量分布接近椭圆分布时诱导阻力最小。
• 诱导阻力：由翼尖涡流产生的下洗速度引起，与展弦比成反比，高展弦比机翼的诱导阻力较低。
• 三维效应：翼尖涡导致有效迎角减小，形成下洗角，影响升力斜率和失速特性。

数学上，升力系数 $C_L$ 和诱导阻力系数 $C_{D_i}$ 可表示为：
$C_L=\frac{L}{0.5\rho V^{2}S}$
$C_{D_i}=\frac{C_L^2}{\pi e\mathrm{AR}}$
其中 $\mathrm{AR}$ 为展弦比，$e$ 为奥斯瓦尔德效率因子。

---

2 计算流程

几何参数输入
输入机翼的几何参数：

• 展弦比 $\mathrm{AR}=b^2/S$（$b$ 为翼展，$S$ 为机翼面积）
• 根梢比 $\lambda =c_t/c_r$（$c_t$ 为梢弦长，$c_r$ 为根弦长）
• 扭转角分布 $\theta (y)$
• 翼型剖面数据（如 $C_l$ vs $\alpha$ 曲线）

升力线理论求解

1. 离散化机翼：将机翼展向分为 $N$ 个控制点，每个控制点对应一个涡环。
2. 建立方程：根据无渗透边界条件，在控制点处满足：
   ${\sum }_{j=1}^N{A}_{ij}{\Gamma }_j={\alpha }_i-{\alpha }_{L{0}_i}$
   其中 $A_{ij}$ 为影响系数矩阵，${\Gamma }_j$ 为环量，${\alpha }_{L{0}_i}$ 为零升迎角。
3. 数值求解：通过矩阵运算求解环量分布 $\Gamma (y)$。

性能参数计算

• 升力系数：积分环量分布得到总升力：
  $C_L=\frac{2}{V_{\infty }S}{\int }_{-b/2}^{b/2}\Gamma (y)dy$
• 诱导阻力系数：通过环量分布计算下洗角 ${\alpha }_i(y)$ 后积分：
  $C_{D_i}=\frac{2}{V_{\infty }S}{\int }_{-b/2}^{b/2}\Gamma (y){\alpha }_i(y)dy$

验证与修正

• 对比风洞实验数据或CFD结果，修正奥斯瓦尔德效率因子 $e$。
• 考虑黏性效应（如边界层分离）对最大升力系数的影响。

---

3 示例代码（Python）
使用升力线理论计算环量分布的核心代码片段：

import numpy as np
from scipy.linalg import solve

def lifting_line(N, alpha_geom, alpha_L0, b, c, CL_alpha):
    theta = np.linspace(np.pi/(2*N), np.pi/2, N)  # 控制点位置（余弦分布）
    y = -0.5 * b * np.cos(theta)
    c_y = c(y)  # 弦长分布函数
    A = np.zeros((N, N))
    rhs = np.zeros(N)
    for i in range(N):
        for j in range(N):
            A[i,j] = 4 * b / (CL_alpha * c_y[i]) * np.sin((2*j+1)*theta[i]) + (2*j+1) * np.sin((2*j+1)*theta[i]) / np.sin(theta[i])
        rhs[i] = alpha_geom[i] - alpha_L0[i]
    Gamma = solve(A, rhs)  # 求解环量分布
    return Gamma

---

4 注意事项

• 高展弦比机翼的弹性变形（如弯扭耦合）可能显著影响气动性能，需结合结构分析。
• 实际应用中需考虑雷诺数、马赫数对翼型数据的影响。
• 对于非椭圆平面形状，需使用更复杂的数值方法（如涡格法）。

⛄二、部分源代码和运行步骤

1 部分代码

2 通用运行步骤
（1）直接运行main.m即可一键出图

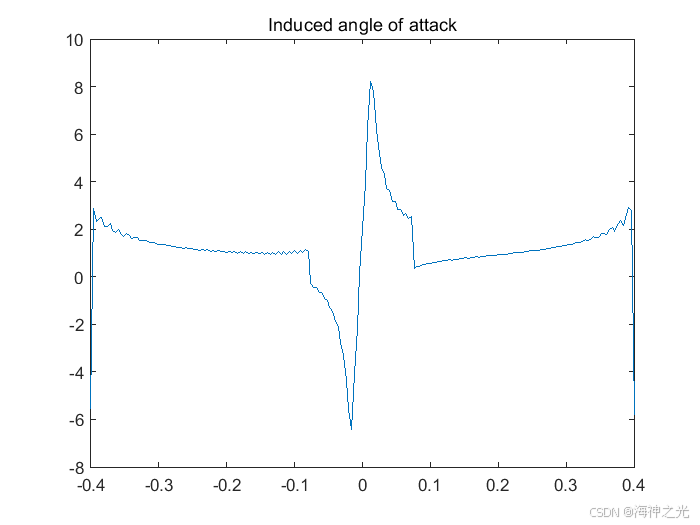

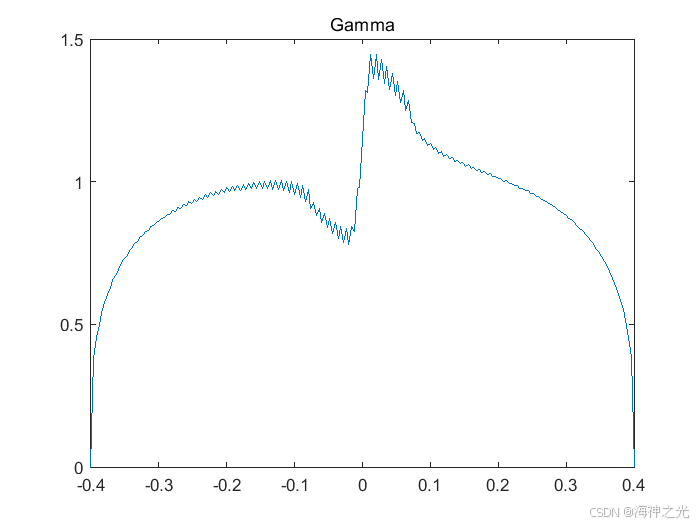

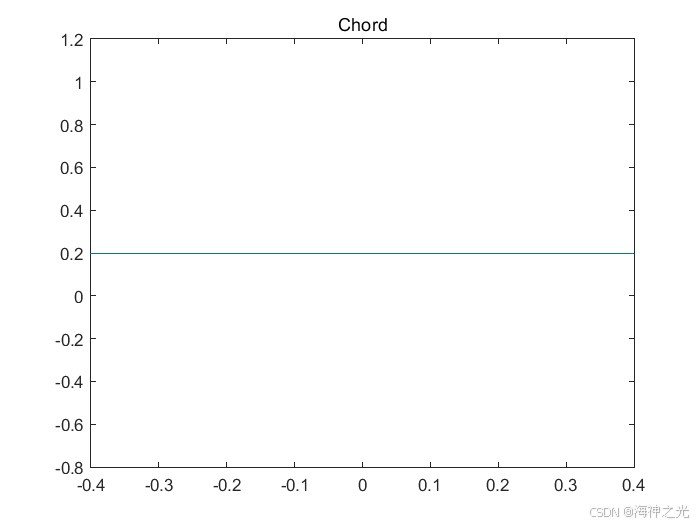

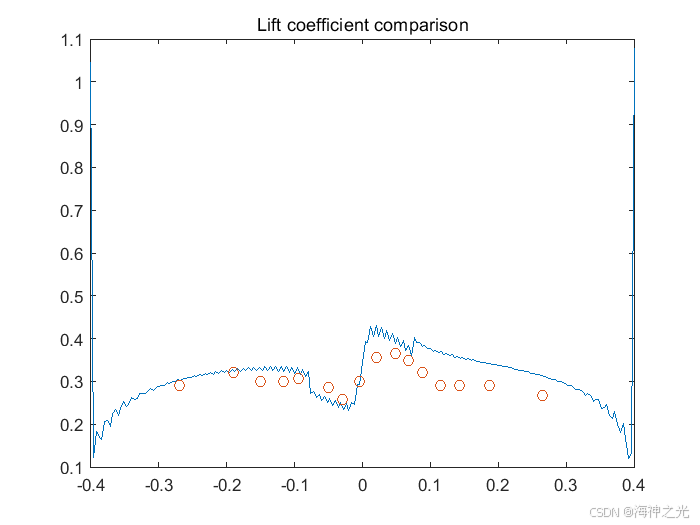

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2019b

2 参考文献
[1] 门云阁.MATLAB物理计算与可视化[M].清华大学出版社，2013.

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
