AD的PCB中元器件重叠却不报错的解决办法

问题：通常当AD的PCB中元器件重叠会冒绿光报警提示设计者，如果遇到不报错报警该如何解决？

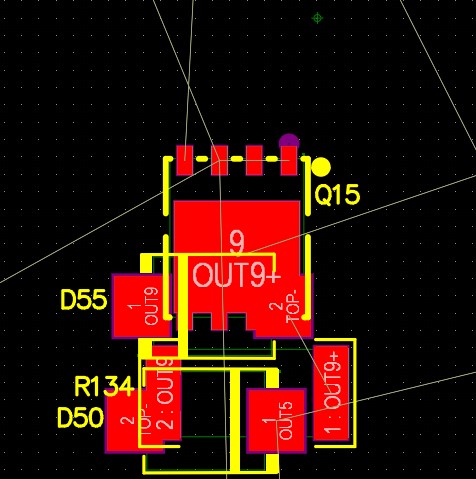

如上图所示，此时元器件已经重叠但软件却没有报警。

解决办法

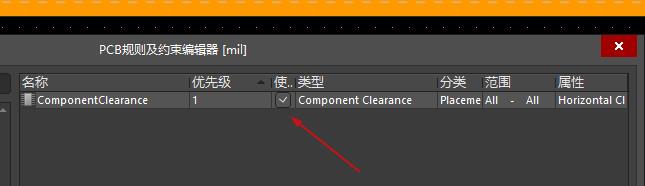

1、首先在设计设计列表中检查设计规则，ComponentClearance有没有使能。如果没有使能需要勾选使能，如下图所示。

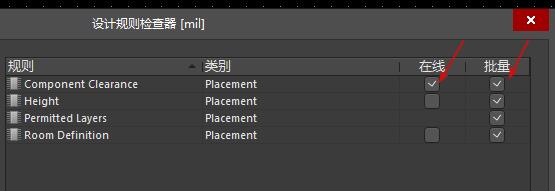

2、如果完成上面的步骤还没有解决问题，将进行下面的步骤。在Tool（工具）列表中找到第二个设计规则检查，在Placement中查看Component Clearance有没有勾选。将这一项都勾选上，如下图所示。

最后重新回到PCB设计界面，一般相关重叠元器件会冒绿光报警。如果没有元器件变绿也不需要紧张，有可能是没有元器件重叠和每个元器件都间距合理。当有明显错误却没有报警，则需要将相应元器件移动一下，就会马上冒绿光报警。

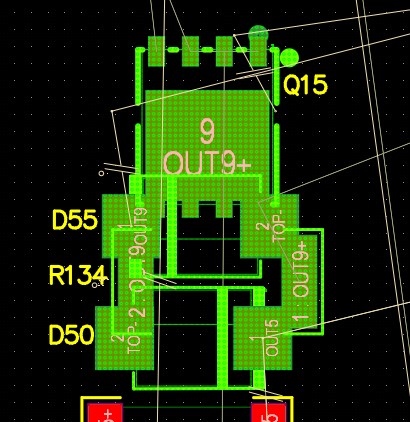

解决效果
