AD18关于不报错和走线直接穿过导线（或者焊盘）问题

最新推荐文章于 2024-07-09 16:46:27 发布
最新推荐文章于 2024-07-09 16:46:27 发布
阅读量2.2k 收藏 22
点赞数 11
文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_67272479/article/details/135533533
版权
本文讲述了在使用CAD软件过程中，用户遇到的画图报错和颜色显示异常问题。通过检查设计规则检查选项、确保DRC颜色层开启以及调整特定设置，用户可以解决这些问题并使报错显示为绿色。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

先说明一下，我的是开始还好好的，画着画着就不报错了

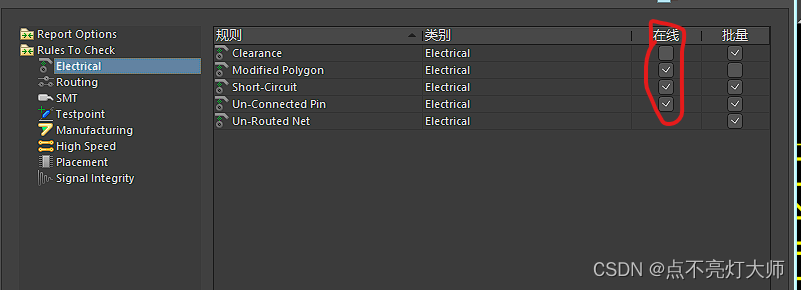

首先找到，工具——设计规则检查，看一下里面相应的有没有勾上，如下图

当勾上之后，一般就有报错了

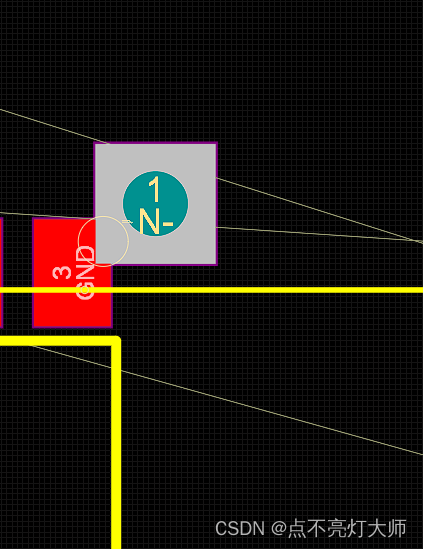

但是，接下来还有个问题，他不是绿色的

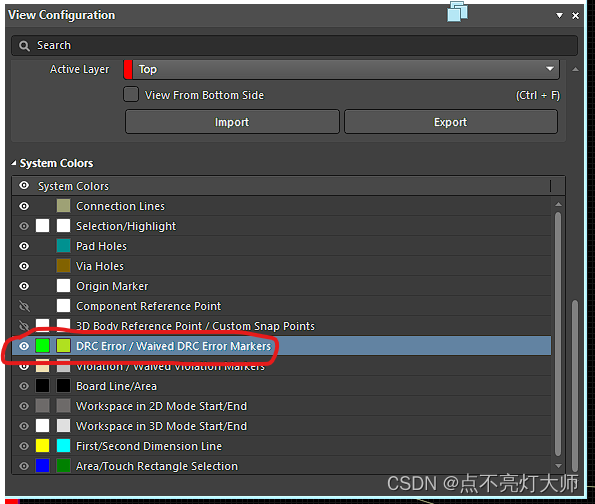

首先你按L，看一下DRC那个颜色的层打开了没

到这里要是还是不能显示绿色

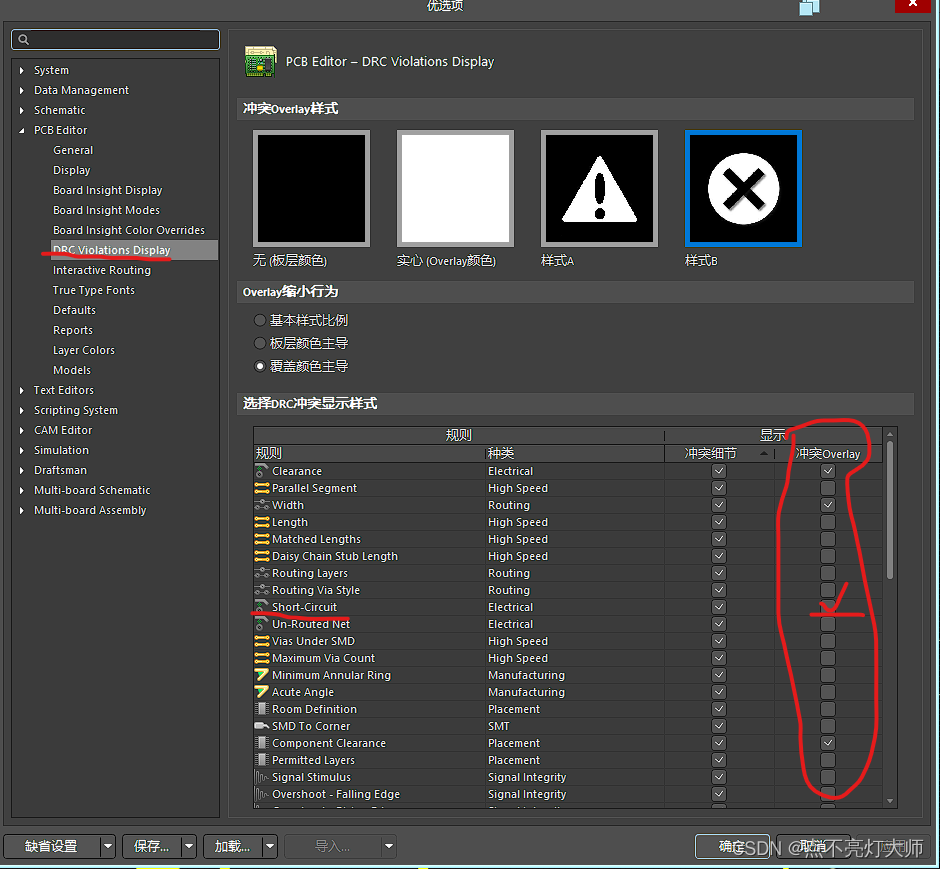

那么，按T+P，找到下图的设置，打开

那么，按照这些设置，就可以有报错，切是绿色了
