Mini-LVDS Interface Specification

Js_cold Js_cold 博客等级 墨衍会员 · AI 创作全网分发 墨衍智能分发 本文由作者通过墨衍一键同步至各平台 1分发平台 600+累计阅读 667平均单平台 已同步平台 优快云 微信公众号 微博 知乎 掘金 百家号 博客园 抖音 小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网 我也要 码龄4年
关注
原创 2025-11-06 10:37:00 667 阅读 AI 写同款· GEO 优化 ›
详解LVDS通信协议 目录LVDS概述LVDS接口电路的组成LVDS输出接口电路类型单路6位LVDS输出接口双路6位LVDS输出接口单路8位1TL输出接口双路8位1TL输出位接口典型LVDS发送芯片介绍四通道LVDS发送芯片五通道LVDS发送芯片十通道LVDS发送芯片LVDS发送芯片的输入信号①数据信号②输入时钟信号③待机控制信号（POWER DOWN）④数据取样点选择信号LVDS发送芯片的输出信号①时钟信号输出②LVDS串行数据信号输出LVDS发送芯片输出信号的格式单路6bit双路6bit单路8bit双路8bit LVDS概述 阅读详情

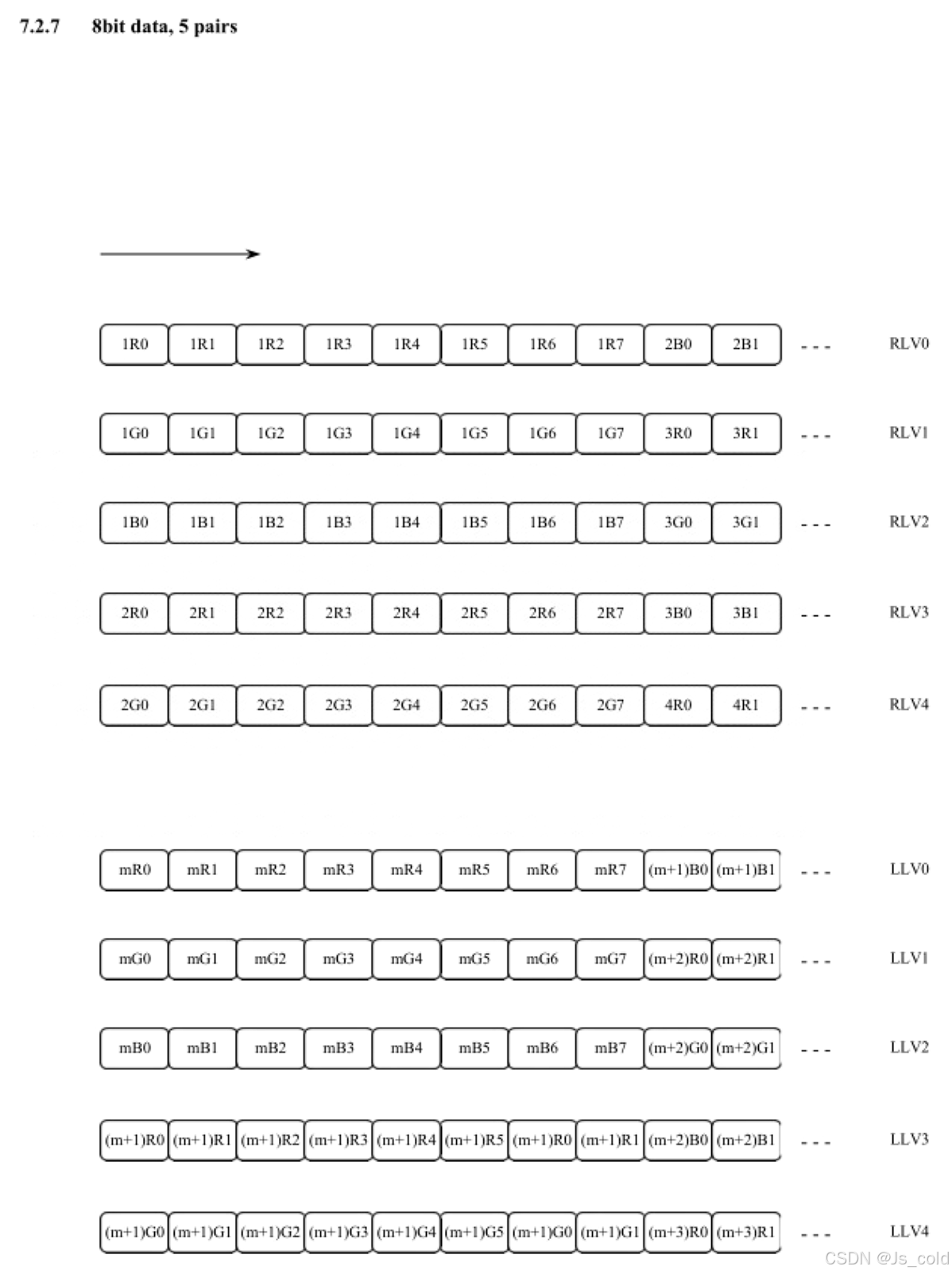

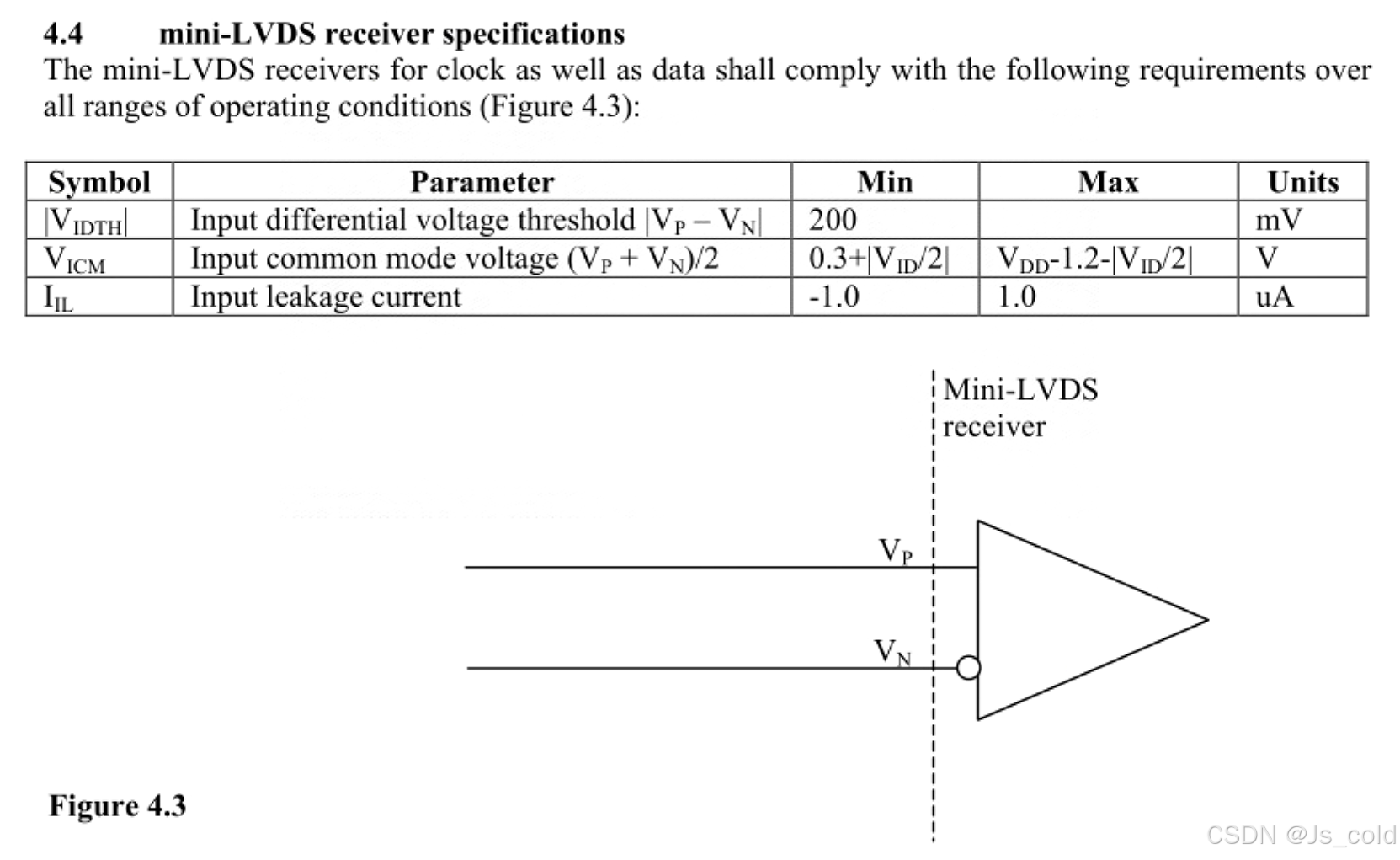

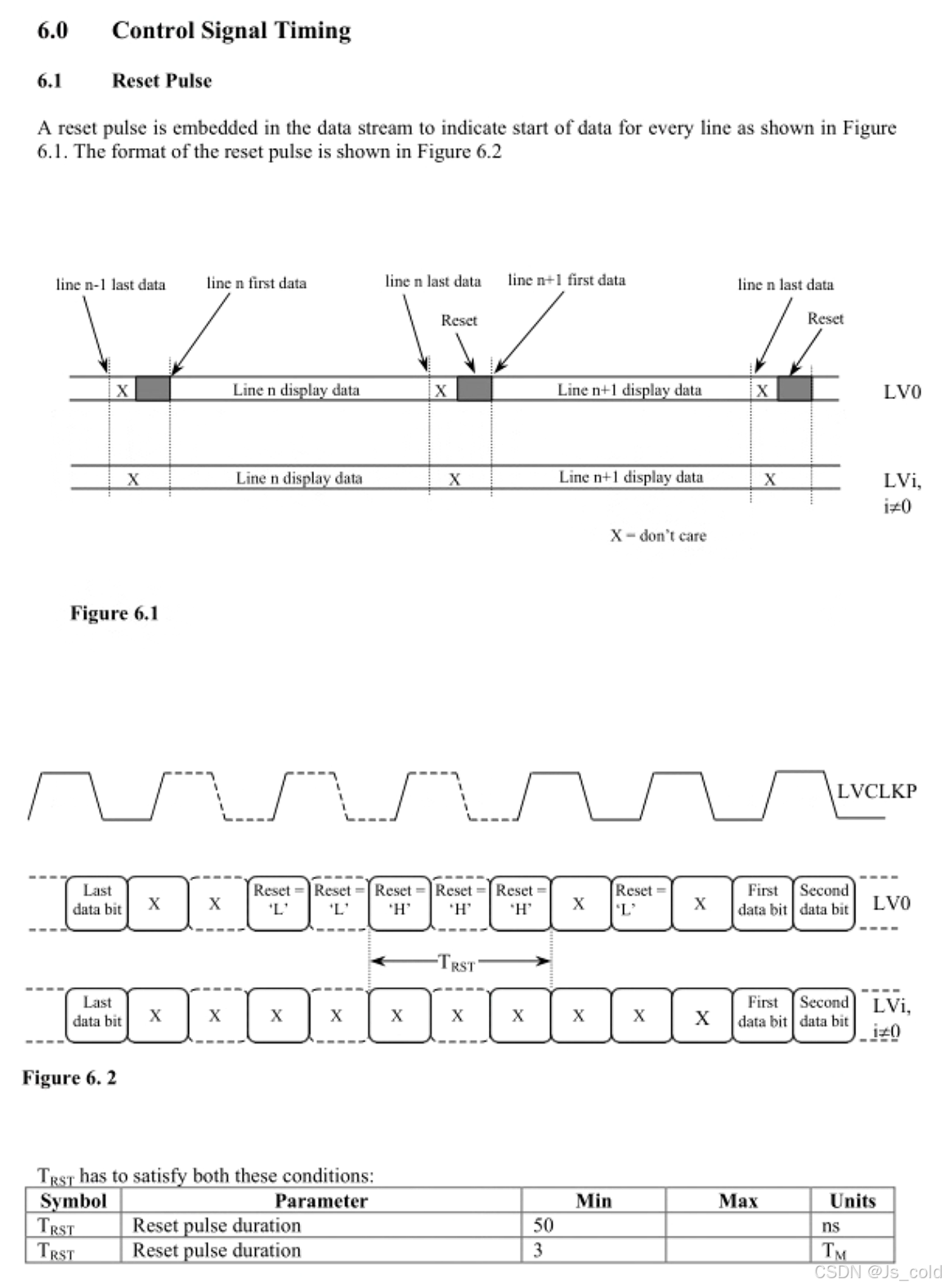

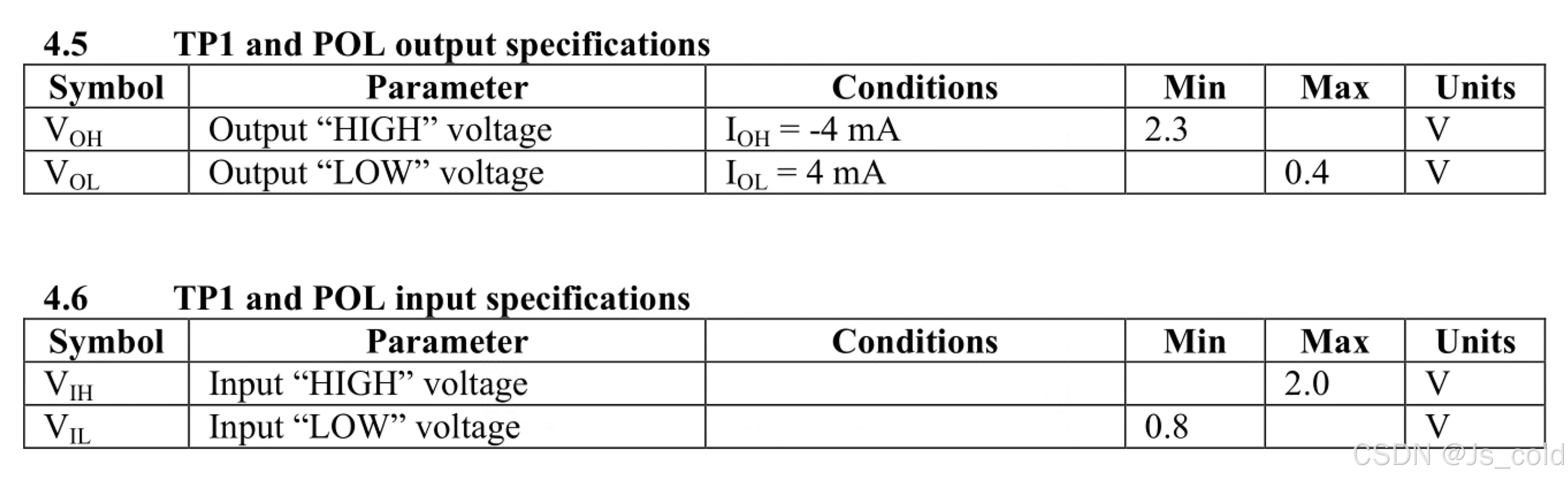

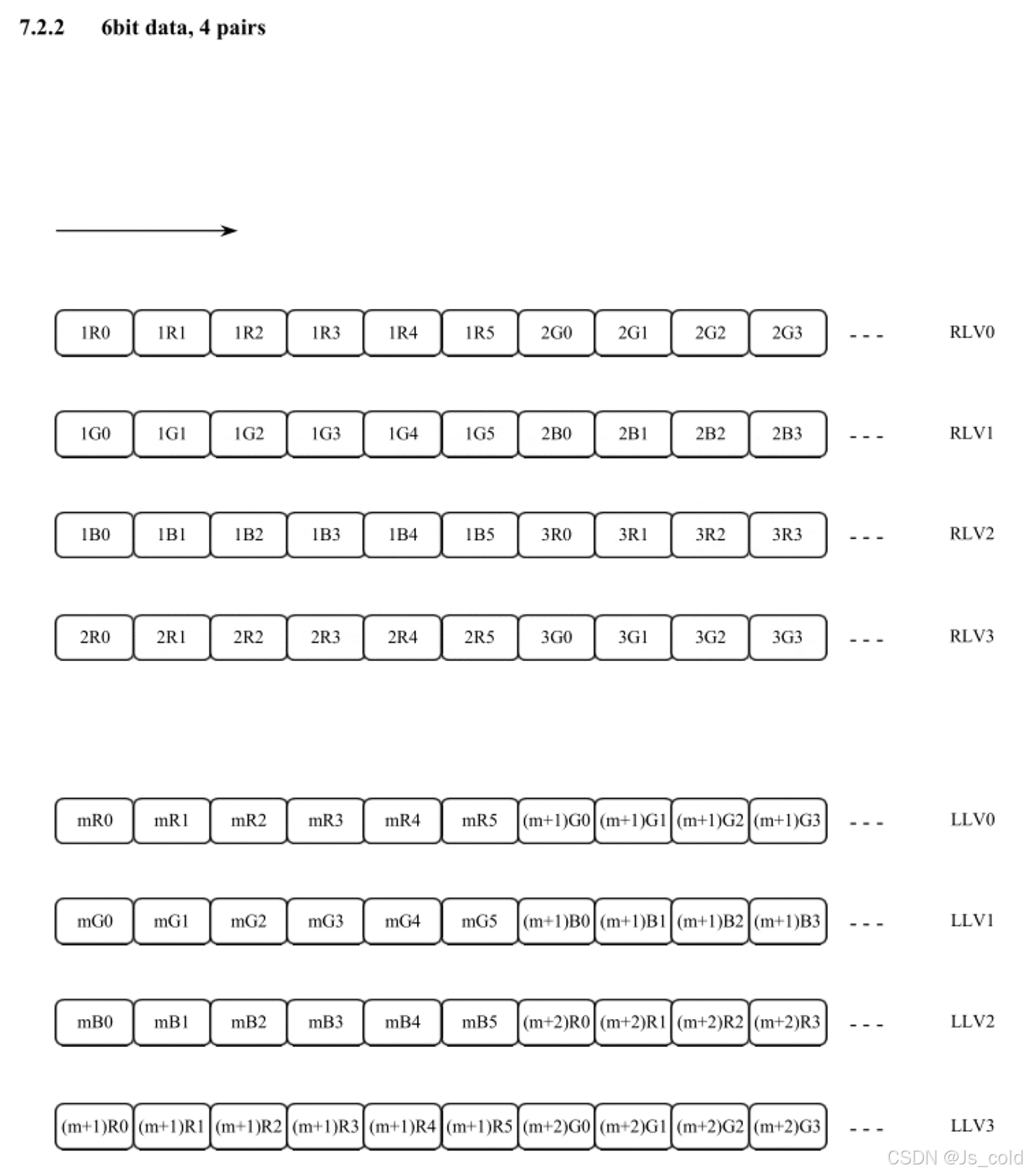

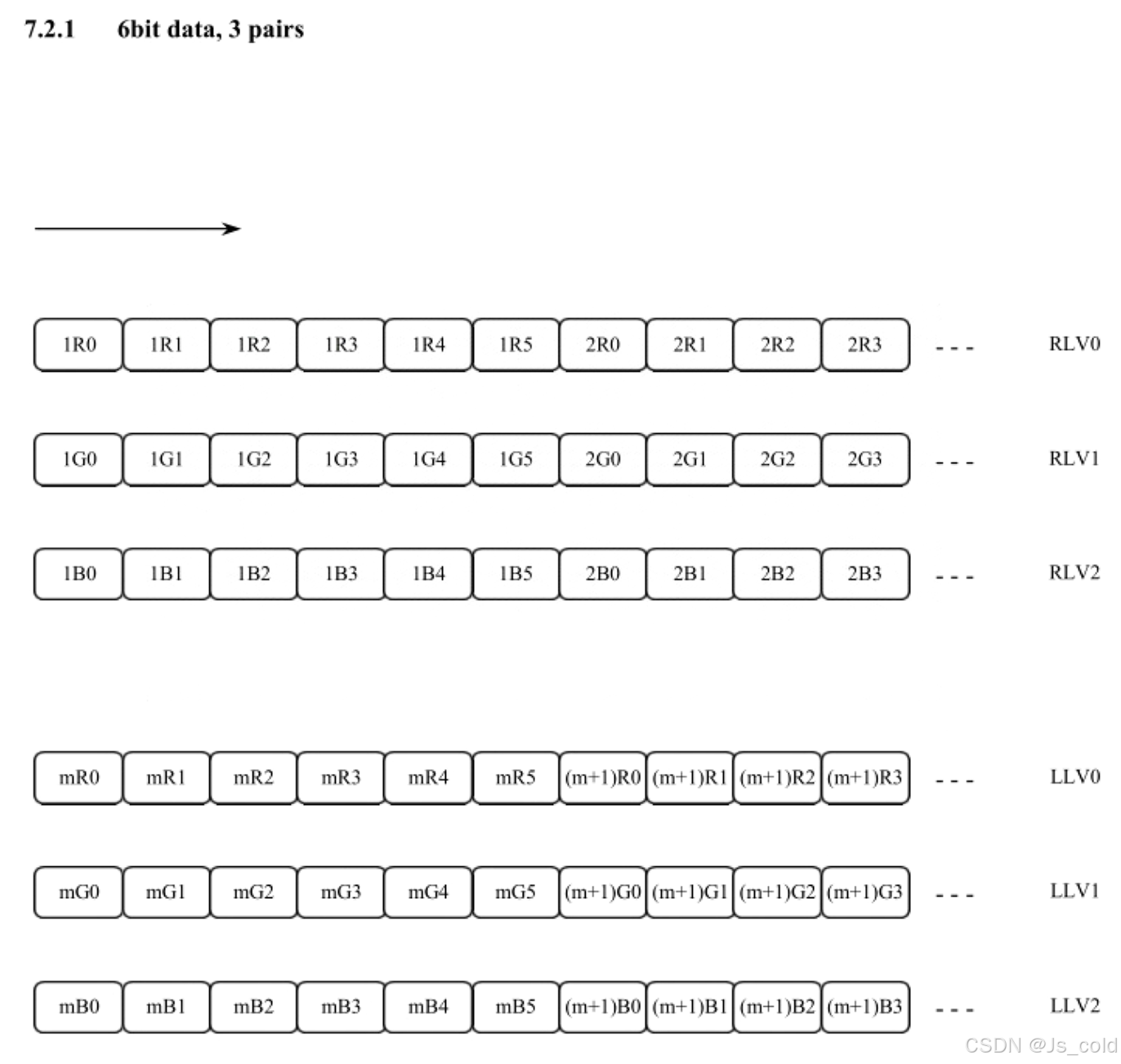

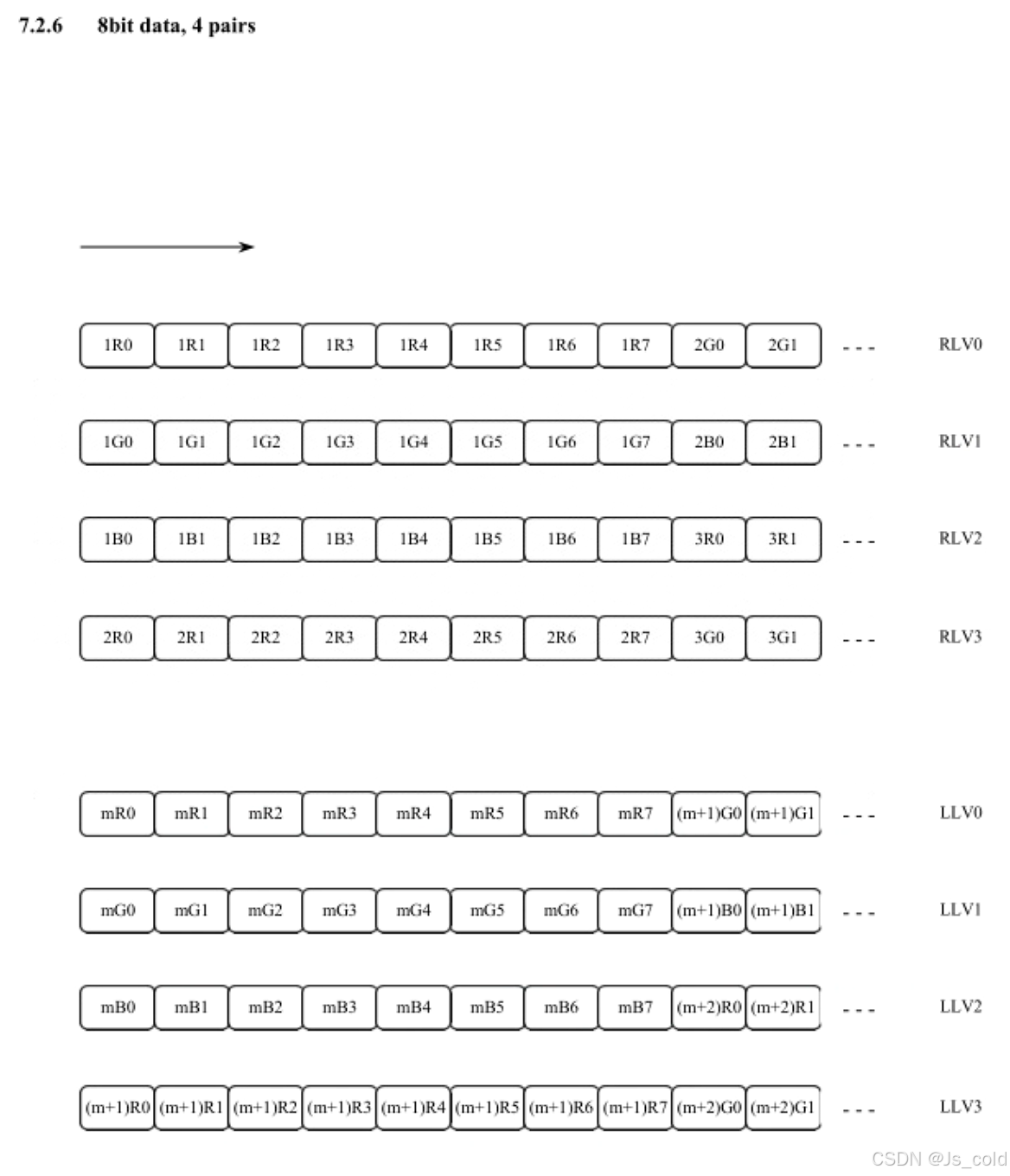

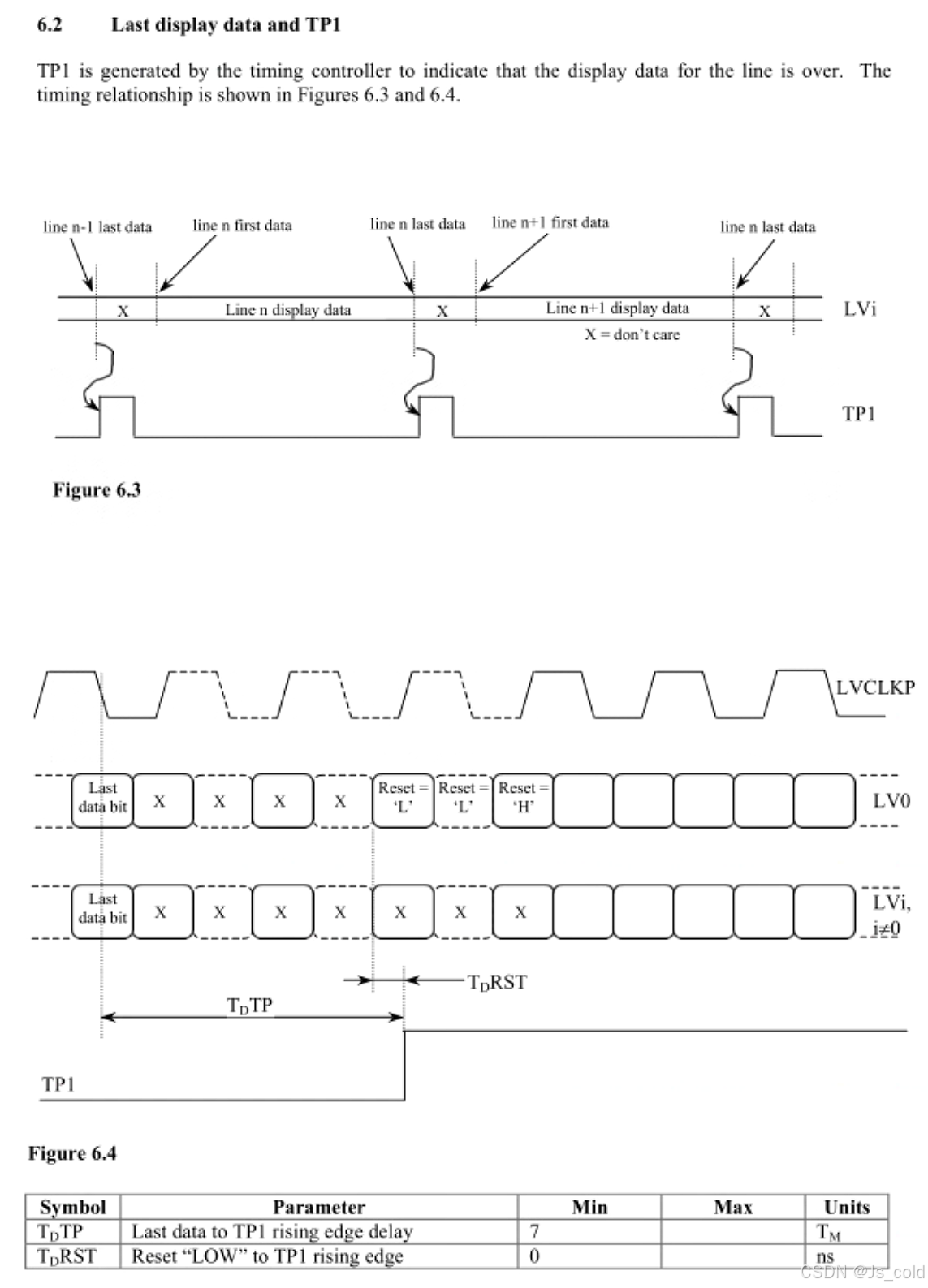

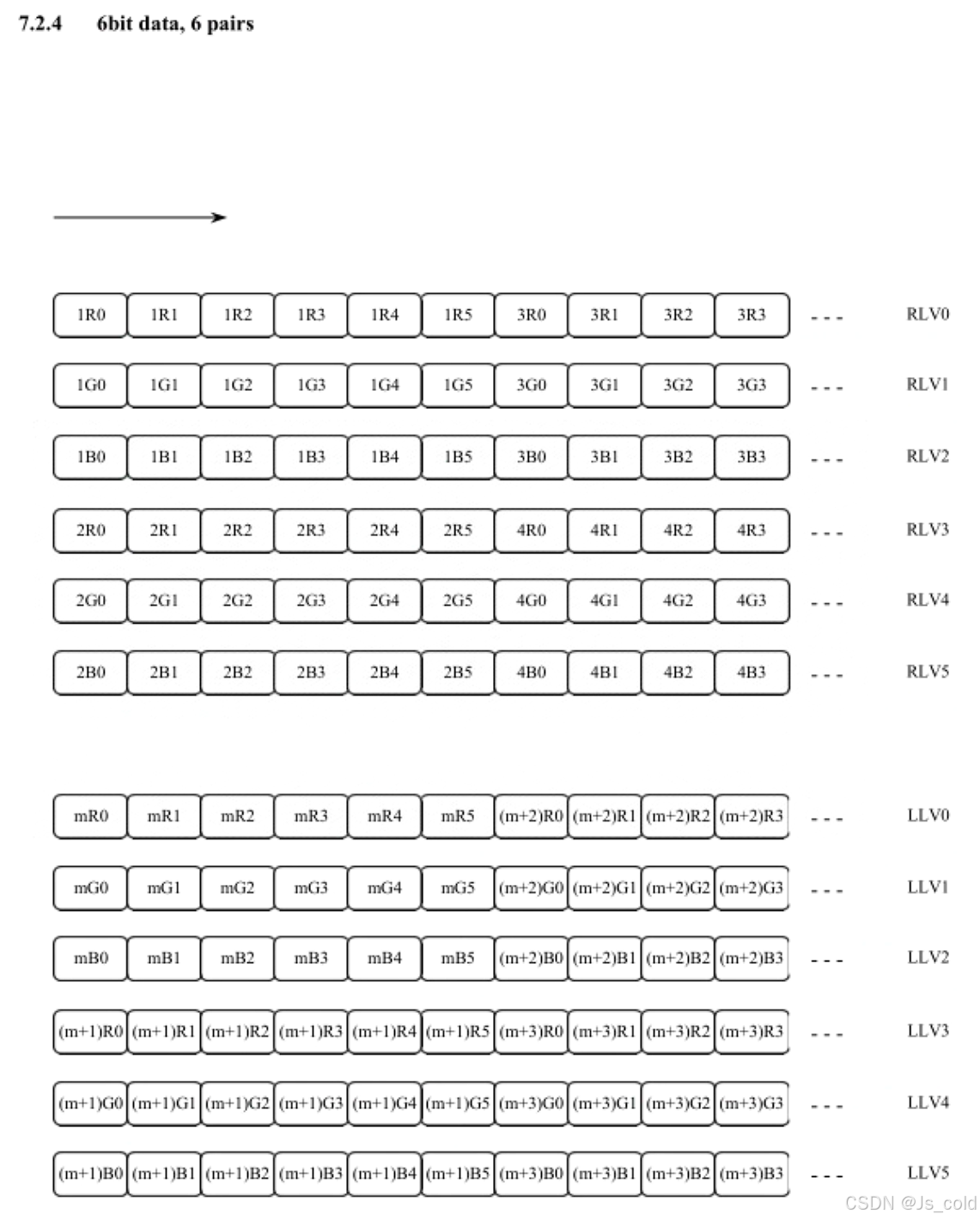

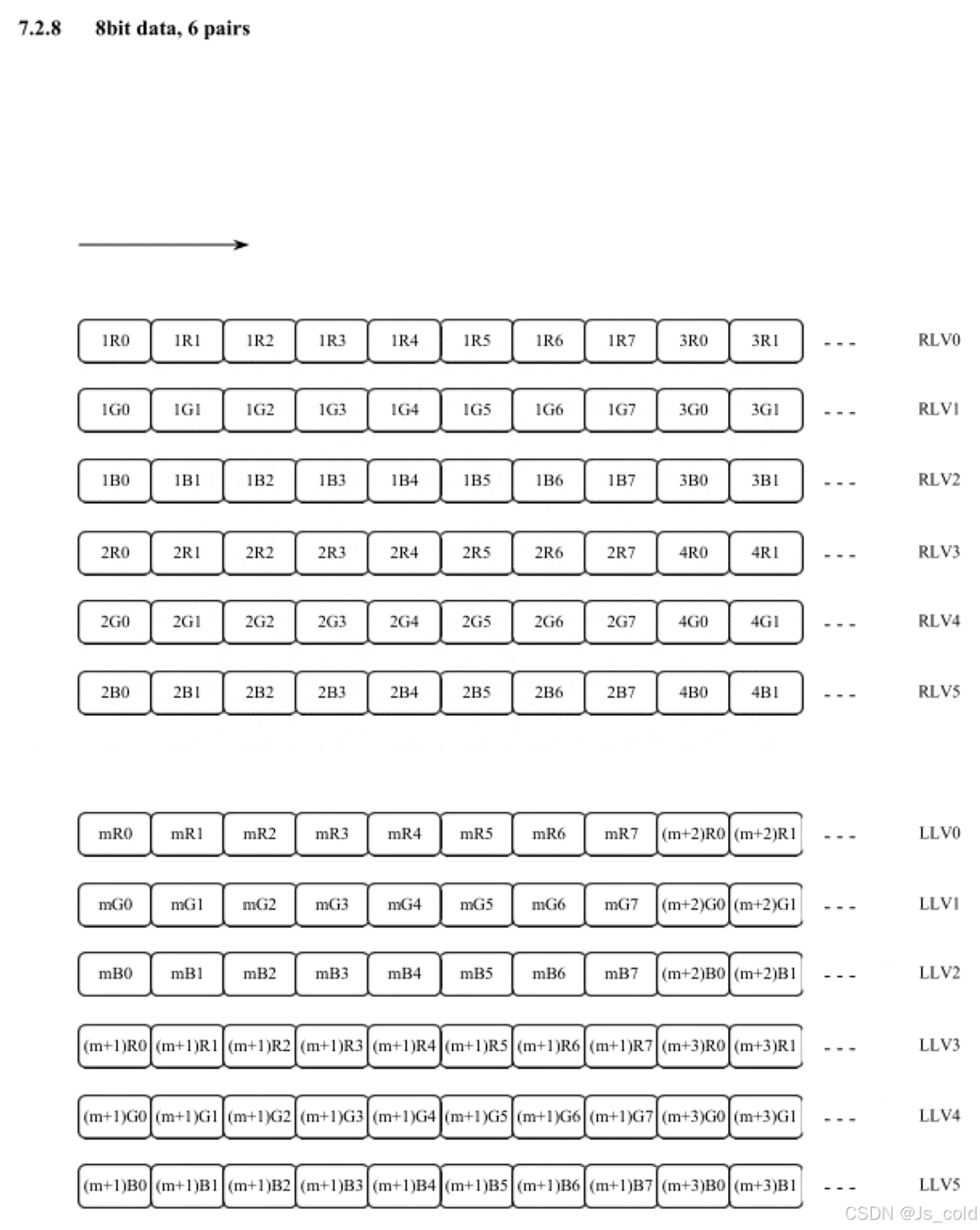

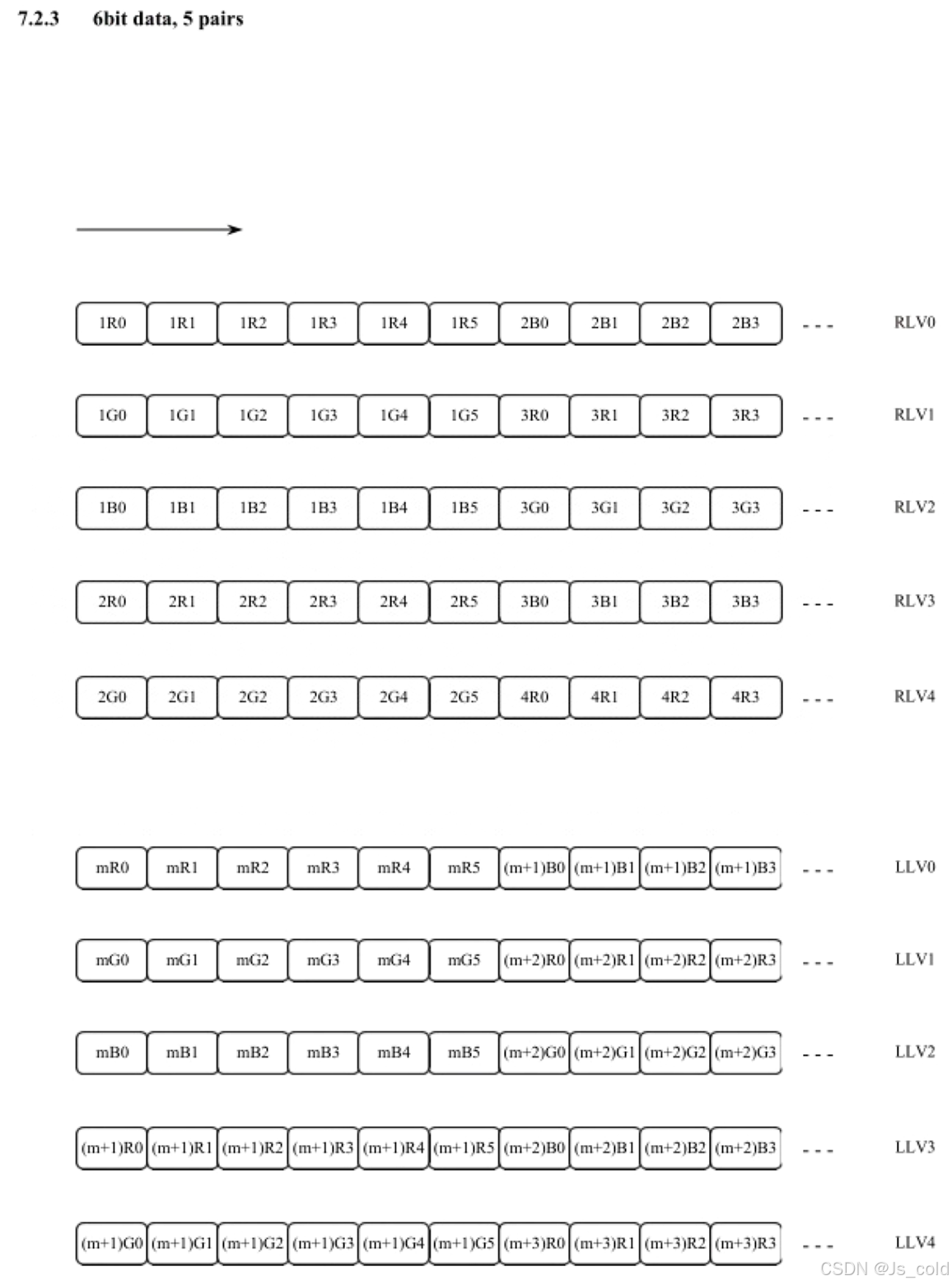

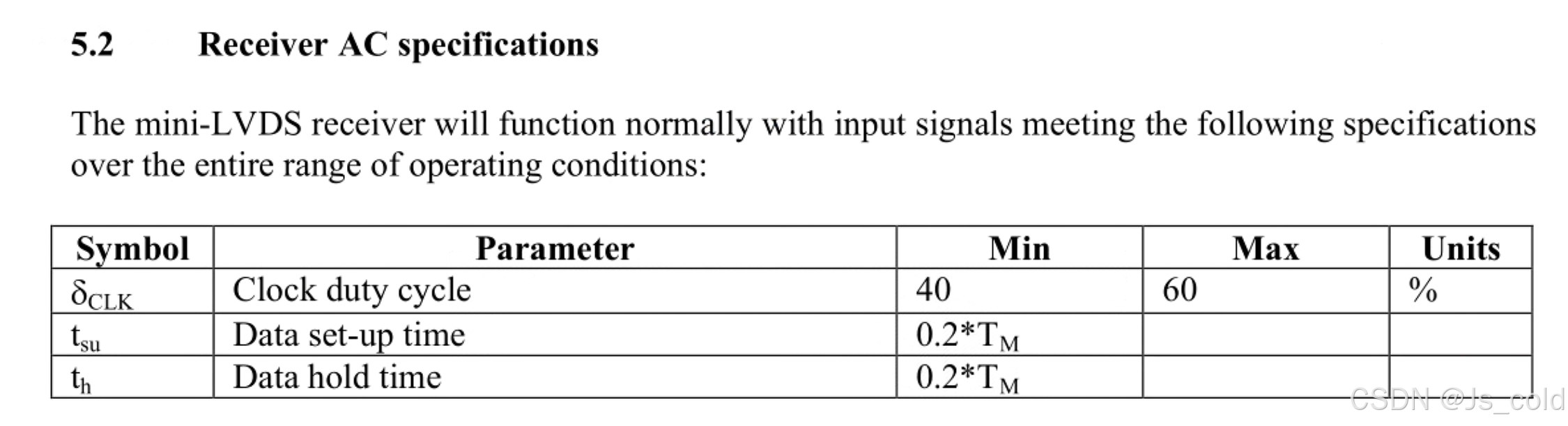

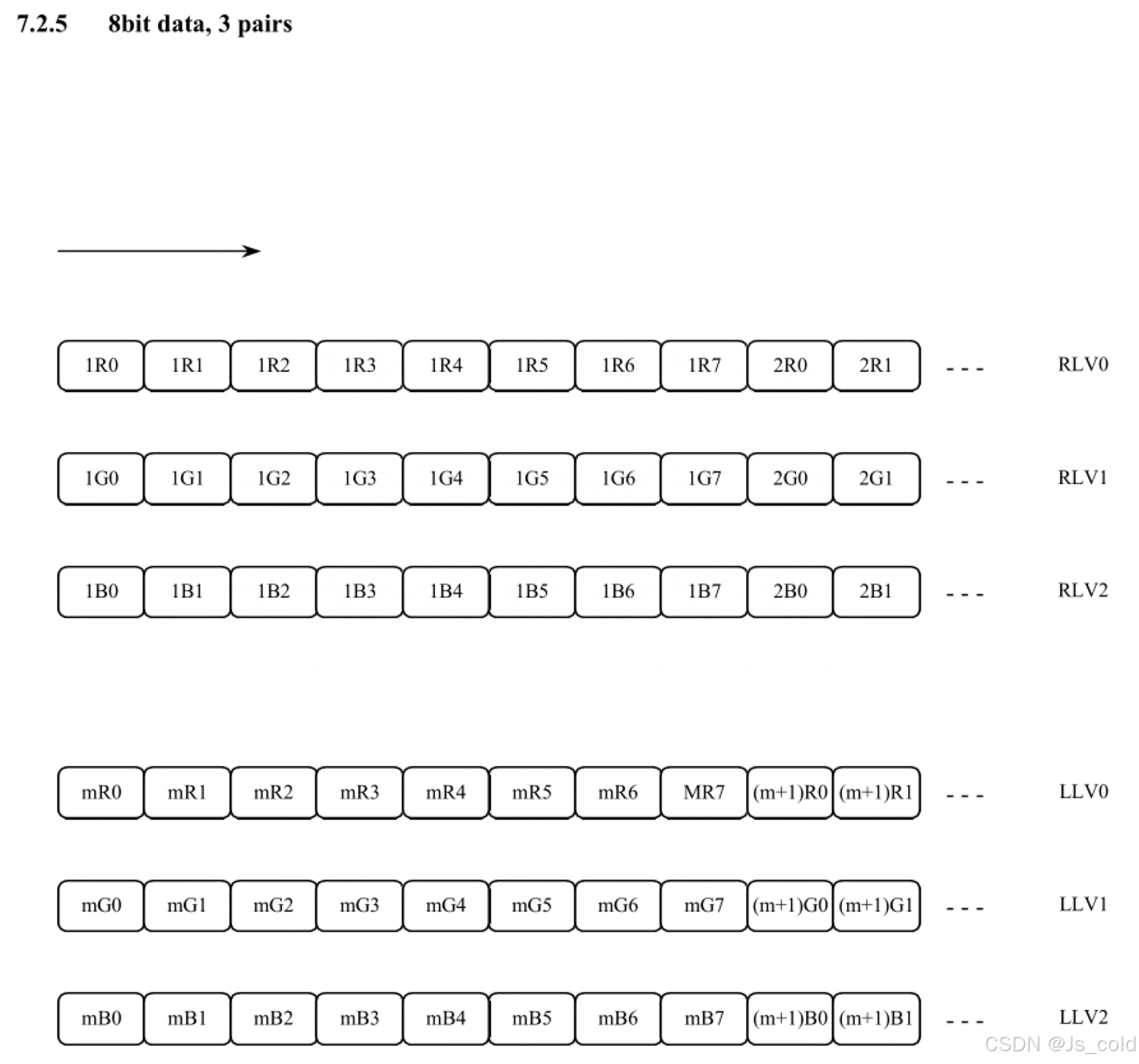

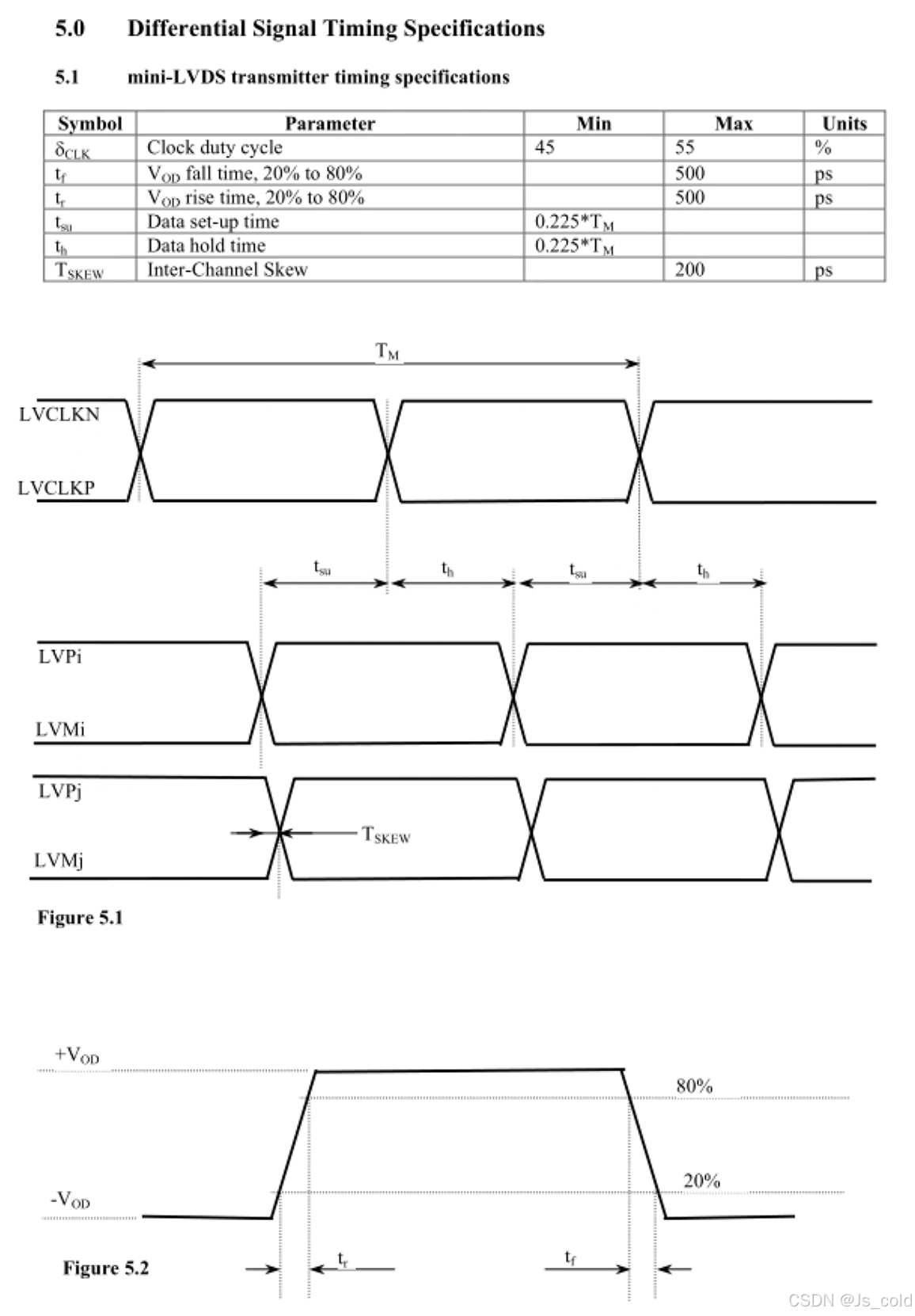

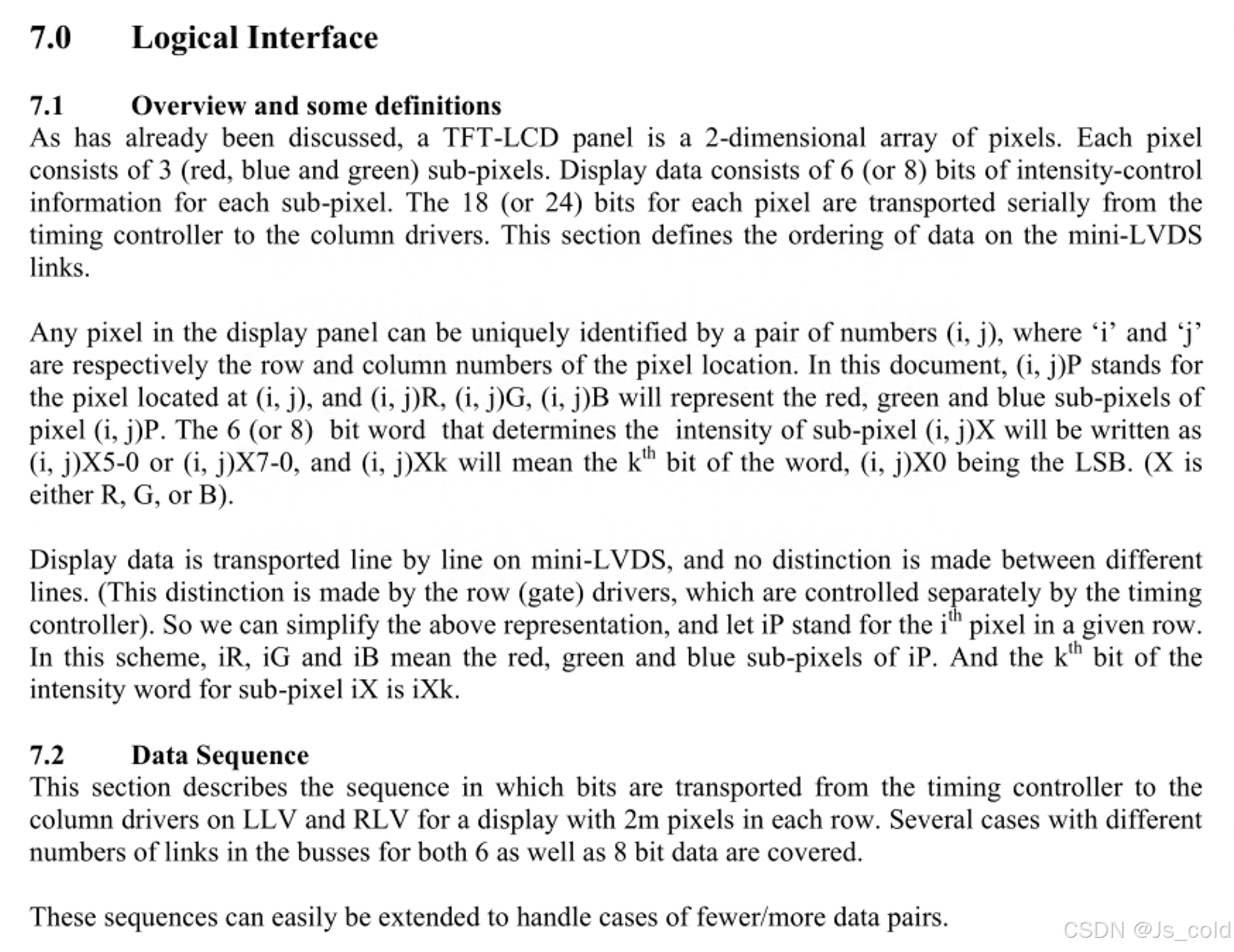

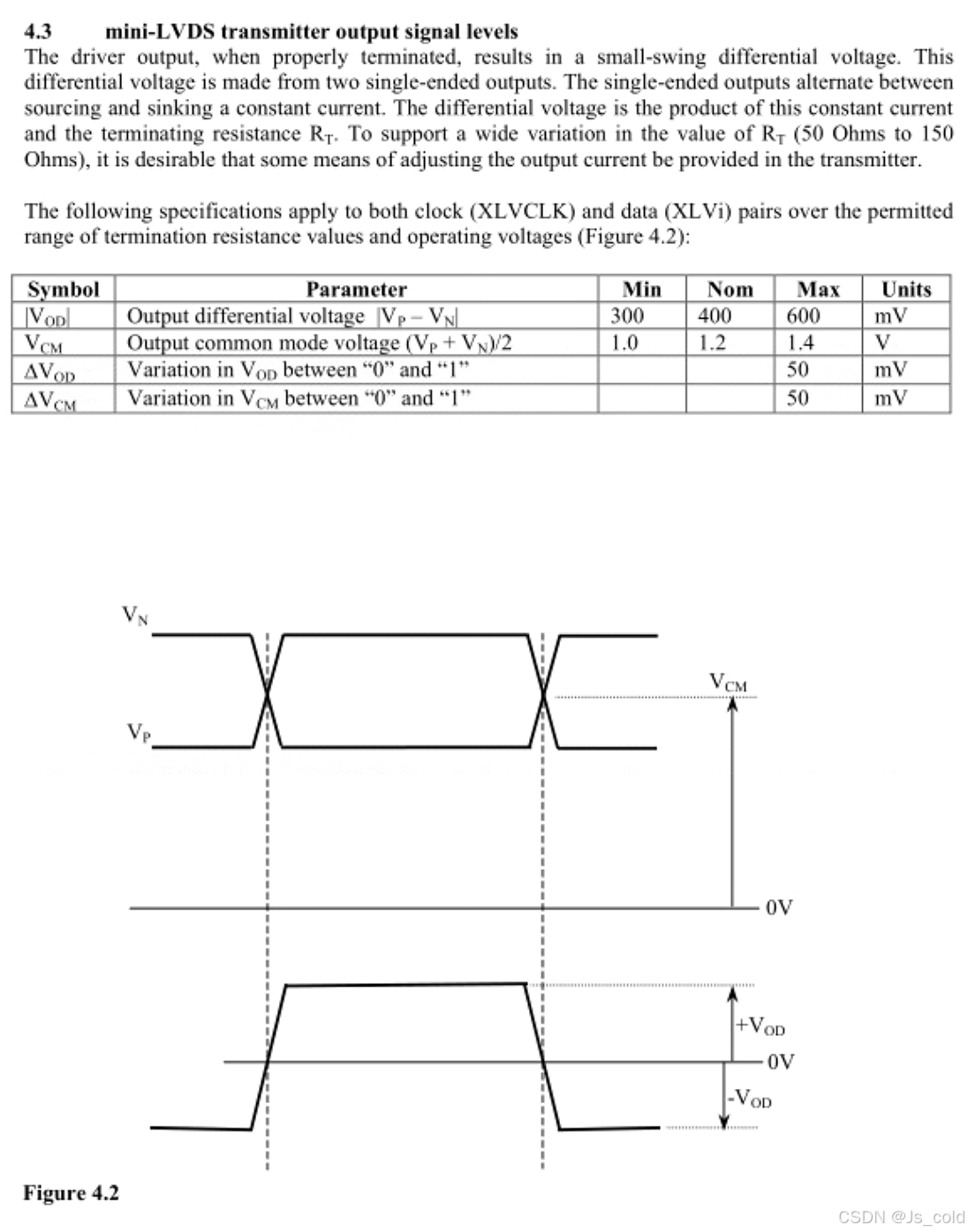

Mini-LVDS Interface Specification Revision 0.1



收录于
Mini-LVDS

当前文章被收录于：

Mini-LVDS
4 篇文章 1 人学习
订阅专栏 查看详情
标签
#fpga开发 #Mini-LVDS #LVDS
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
