RIP实验

一、实验目的：利用RIP进行路由信息的更新，用来生成和维护路由表。

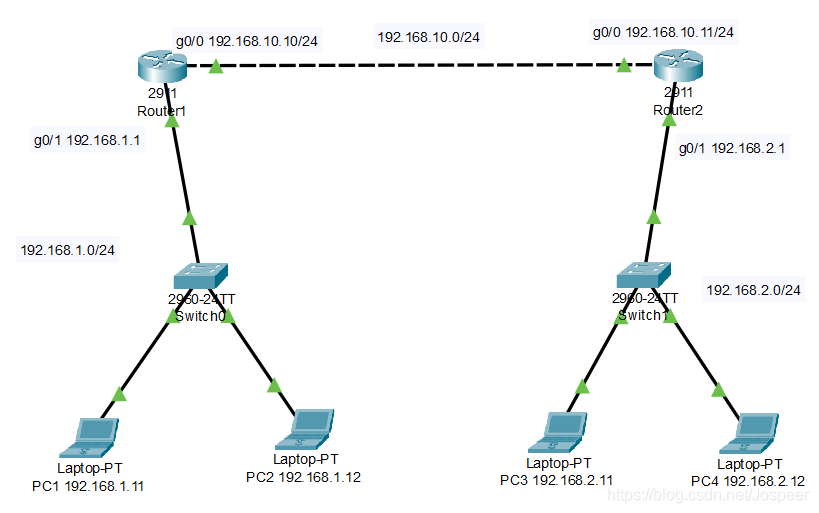

二、拓扑图如下：

（在原来的包上改动，所以沿用静态路由拓扑图）

三、实验步骤：

Router1配置RIPv2协议：

Router>enable

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#no ip route 192.168.2.0 255.255.255.0 192.168.10.11   --清除之前静态路由实验中手动设置的路由信息

Router(config)#router rip    --开启RIP协议进程

Router(config-router)#version 2    --选用版本2

Router(config-router)#network 192.168.1.0    --申明本设备的直连网段为192.168.1.0

Router(config-router)#network 192.168.10.0    --申明本设备的直连网段为192.168.10.0

Router(config-router)#end    --返回特权模式

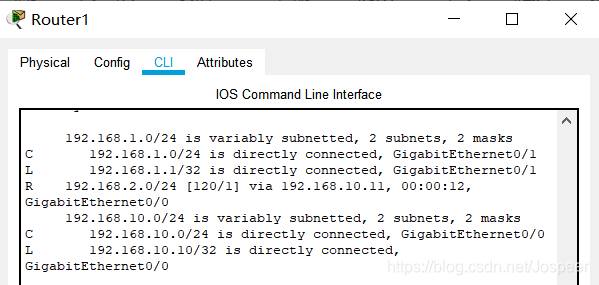

申明后的Router1路由表：

Router2配置RIPv2协议：

Router>enable

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#no ip route 192.168.1.0 255.255.255.0 192.168.10.10  --清除之前静态路由实验中手动设置的路由信息

Router(config)#router rip    --开启RIP协议进程

Router(config-router)#version 2    --选用版本2

Router(config-router)#network 192.168.2.0    --申明本设备的直连网段为192.168.2.0

Router(config-router)#network 192.168.10.0    --申明本设备的直连网段为192.168.10.0

Router(config-router)#end    --返回特权模式

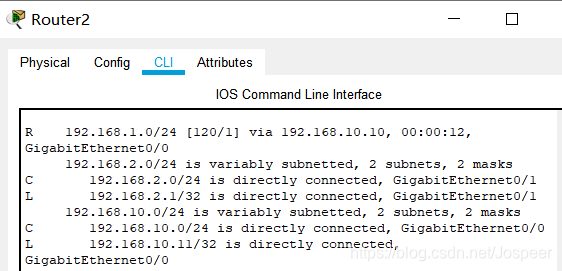

申明后的Router2路由表：

四、验证不同局域网下PC的连通性：

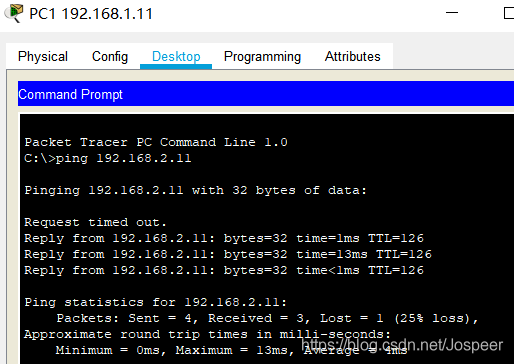

PC1与PC3能ping通：
