车灯LED驱动VDD欠压保护100mA过热保护LN5287_CLED车尾灯芯片

　　车灯LED驱动VDD 欠压保护 5V电压100mA过热保护LN5287_C LED车尾灯芯片

　　车灯LED驱动是一种用于汽车照明系统的电路，旨在提供LED灯具所需的电源和电流控制。LED车灯在汽车照明中越来越常见，因为它们具有高效、耐用和低功耗的特点。以下是关于车灯LED驱动的一些关键信息：

　　LED车灯驱动的功能：

　　电源转换： LED车灯驱动通常从汽车的电源系统中接收电能，并将其转换为适合LED工作的电压和电流。

　　电流控制： 驱动电路负责确保LED灯具中的电流保持在安全范围内。这有助于延长LED的寿命并确保一致的亮度。

　　温度管理： 一些驱动电路集成了温度监测和管理功能，以防止LED过热。如果LED温度升高，电路可以降低电流以减少热量产生。

　　可调性： 一些车灯LED驱动电路具有可调电流输出，允许用户根据需要调整LED的亮度。

　　电压稳定： 驱动电路通常确保LED灯具在变化的电源电压条件下仍能提供稳定的亮度。

　　防闪烁： 一些驱动器设计用于消除LED灯具的闪烁，以提供更舒适的照明。

　　车灯LED驱动类型：

　　恒流驱动： 这种驱动类型通过保持电流不变来控制LED的亮度。恒流驱动通常用于确保LED的稳定亮度和寿命。

　　PWM驱动： PWM(脉冲宽度调制)驱动通过控制LED的开关周期来调整亮度。这种方法可以实现高效的亮度调节。

　　恒压驱动： 这种驱动类型通过保持电压不变来控制LED的亮度。恒压驱动通常用于单个LED或LED组。

　　车灯LED驱动的应用：

　　车灯LED驱动广泛应用于汽车照明系统中，包括：

　　大灯和远光灯：用于提供夜间驾驶的主要照明。

　　日间行车灯(DRL)：白天行车灯，提高可见性和安全性。

　　转向灯：用于指示驾驶员的转向意图。

　　制动灯：用于指示车辆的刹车状态。

　　尾灯：用于指示车辆的尾部位置。

　　雾灯：用于在雾天或低能见度条件下提供额外的前照明。

　　室内照明：车内的LED照明，如仪表盘、仪表板、车内灯等。

　　车灯LED驱动在现代汽车照明系统中扮演着关键的角色，通过提供稳定的电源和电流控制，确保LED灯具的高效、可靠和持久运行。这些驱动电路使汽车更加节能、环保，同时提高了驾驶安全性。

　　LN5287 是一款 LED 驱动电路，适用于 LED 驱动等。

　　LN5287 的电源端内置篏位电路，使得 VDD 电压被限制在最高 5V。

　　LN5287 的驱动输出端输出电流为 100mA，适用于驱动 MOSFET 和 BJT。

　　LN5287 通过对 FLASH 端口进行控制实现二功能切换。

　　FLASH 悬空为高亮模式，FLASH 接高为闪烁模式。

　　LED车尾灯芯片LN5287_C 特点

　　电源 VDD 篏位电压：5V

　　最大输出电流：100mA

　　VDD 欠压保护

　　过热保护功能

　　绿色环保无卤，满足 ROHS 标准

　　LED车尾灯芯片LN5287_C 应用

　　车灯 LED 驱动

　　LN5287_C LED

       封装

　　SOT23-5L

       ESOT23-5L

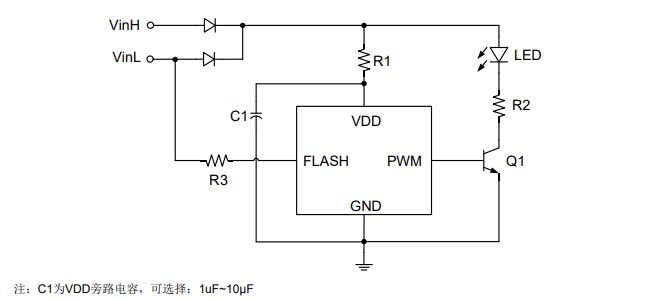

　　LED车尾灯芯片LN5287_C典型应用电路

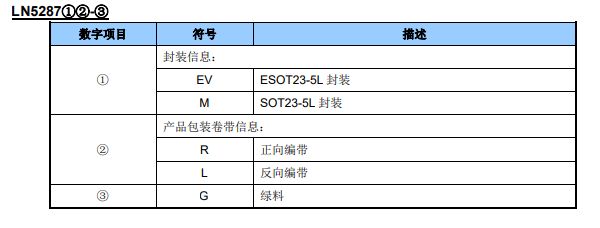

　　LED车尾灯芯片LN5287_C订购信息

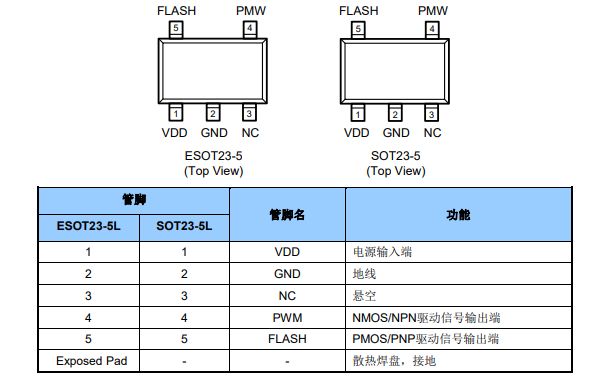

　　引脚配置

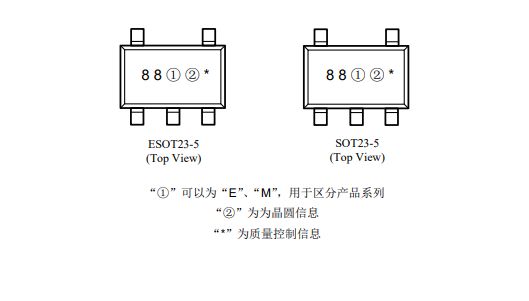

　　打印信息

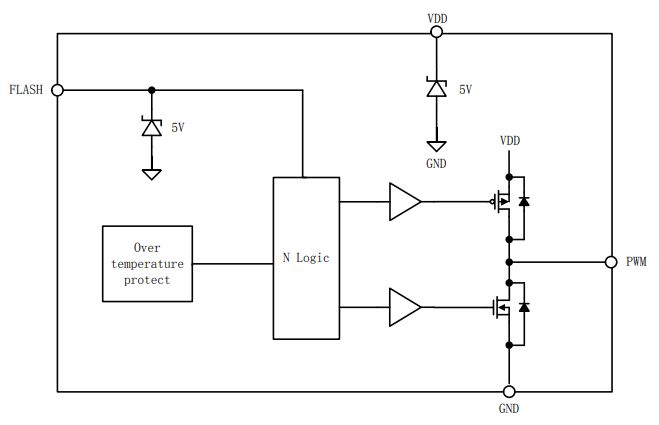

　　功能框图

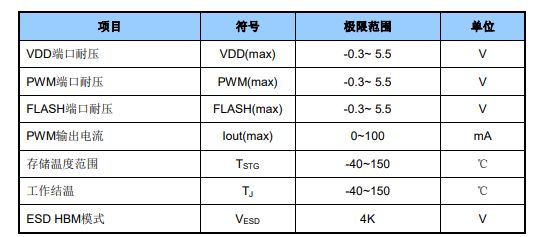

　　绝对最大额定值

 　　注意：超过额定参数所规定的范围将对芯片造成损害，无法预料芯片在额定参数范围外的工作状态，而且若长时间工作在额定参数范围外，可能影响芯片的可靠性。

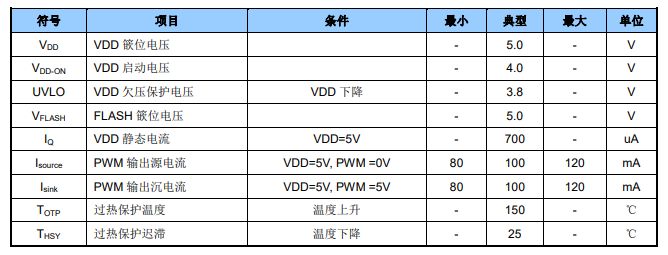

　　电学特性参数(若无其它说明，VDD =5V，TA=25℃)

　　应用信息

　　输出信号逻辑

　   VDD 旁路电容

　　电源瞬间快速增大时，可能导致 VDD 端口电压高于其耐压，因而损毁芯片。有必要在 VDD 端口放置一个旁路电容，VDD 的旁路电容尽量靠近芯片的 VDD 和 GND 脚 。

　　过温保护电路

　　当驱动电路结温超过预设温度(典型值为 150℃)时，功率管关断。只有当电路的结温下降到预设温度(典型值 125℃)时，电路返回正常工作状态。

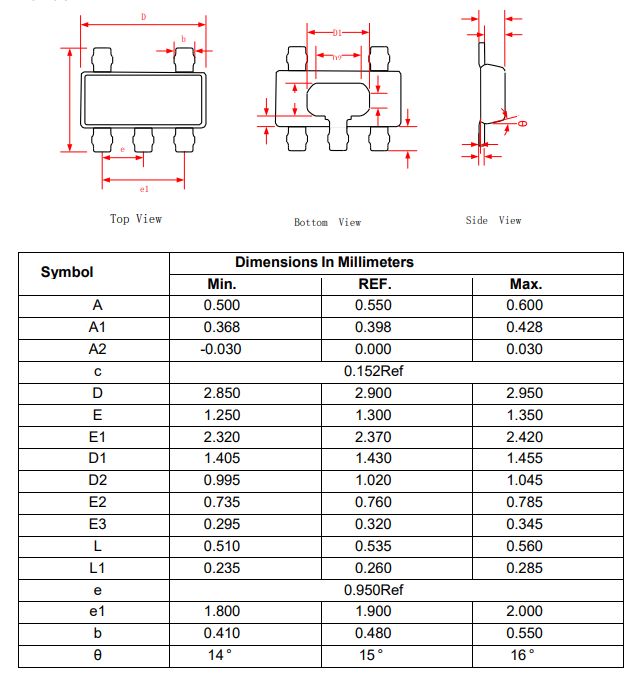

　　封装信息

　　ESOT23-5L
