车载LED 舞台灯 备用灯 智能过热调节降压恒流芯片NS4116

  车载LED是一种在汽车和其他交通工具中广泛使用的照明技术。车载LED具有许多优点,使其成为汽车照明系统的流行选择。关于车载LED的一些重要信息:

  高亮度和能效:车载LED灯具有高亮度,能够产生明亮、清晰的光线,同时具有较低的能耗。这使得它们比传统的卤素或卤素氙气大灯更为节能。

  长寿命:LED灯的寿命通常比传统汽车灯泡更长,可以持续数万小时,因此不需要经常更换。

  快速响应:车载LED能够瞬间点亮,而无需像卤素灯泡那样需要一段时间来达到全亮状态。这可以提供更快的响应时间,提高驾驶安全性。

  节能:由于其低功耗,车载LED可降低车辆照明系统的电能消耗,从而有助于减少燃油消耗和减少二氧化碳排放。

  颜色可变性:车载LED可以根据需要提供不同颜色的光,例如白光、黄光或多彩的灯光效果,这有助于提高车辆外观的个性化。

  耐震和耐用:LED灯具有坚固的构造,能够抵抗震动和颠簸,因此在车辆行驶时更为可靠。

  适应性:LED技术适用于车辆的各种照明需求,包括大灯、雾灯、刹车灯、转向灯、仪表板照明等。

  环保:LED灯不包含有害物质,例如汞,这有助于减少对环境的负面影响。

  可调光性:一些车载LED系统具有可调光性能,允许驾驶员根据驾驶条件和偏好来调整光的亮度。

  自动控制:LED灯可以与车辆的电子控制系统集成,实现自动开关、自适应照明和动态照明等功能,提高驾驶安全性。

  车载LED灯具有出色的性能、能效和寿命,因此在现代汽车中得到了广泛的应用。它们不仅提供更好的照明效果,还有助于改善驾驶体验、提高能源效率,并减少环境影响。

  NS4116 是一款外围电路简单的连续电流模式 的降压型 LED恒流驱动芯片。在输入电压高于 LED 电压时可以有效地用于驱动一颗或者多颗串联 LED。 其输出电流可调,最大可达 1A。适用于 5-60V 电压 范围的非隔离式恒流 LED 驱动领域。

  NS4116 内置功率开关管和一个高压电流检测 模块,可以使用外部电阻设置 LED 平均电流。可以 通过 PWM 引脚实现开/关使能、模拟和 PWM 调光 功能。NS4116 采用 SOT89-5 的标准封装。




  降压恒流芯片 NS4116 特点

  宽输入电压范围:5-60V

  最大 1A 的恒流输出

  最高 1MHz 的开关频率

  平均电流工作模式

  ±5%输出电流精度

  单一管脚实现开/关使能、模拟和 PWM 调光

  智能过热调节

  极少的外部元器件

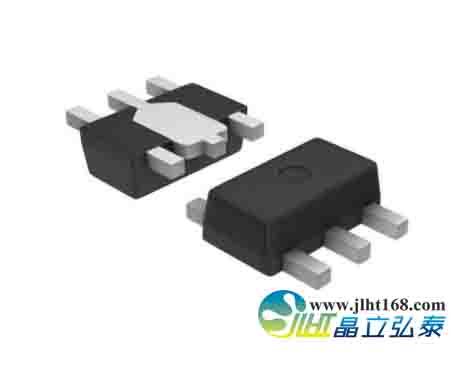

  封装:SOT89-5

  降压恒流芯片 NS4116 应用

  车载 LED 灯

  LED 备用灯

  LED 信号灯

  LED 舞台灯

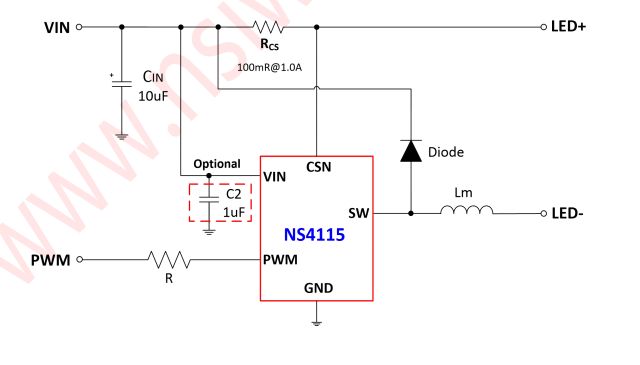

  降压恒流芯片 NS4116 典型应用电路

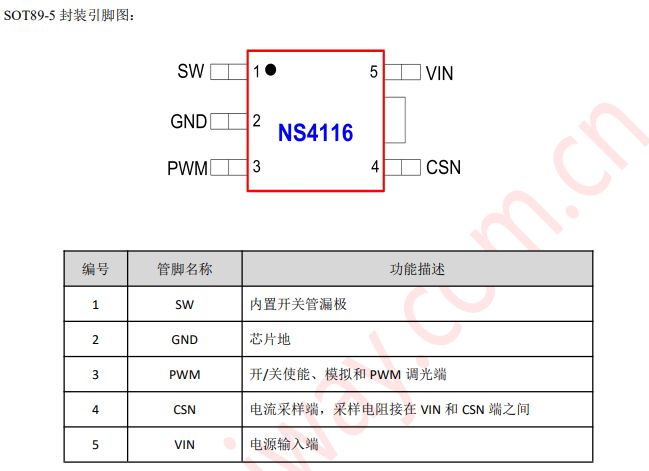

  降压恒流芯片 NS4116 管脚配置

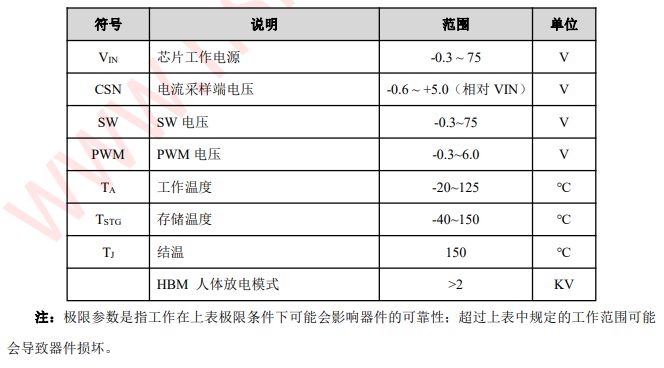

  极限工作参数

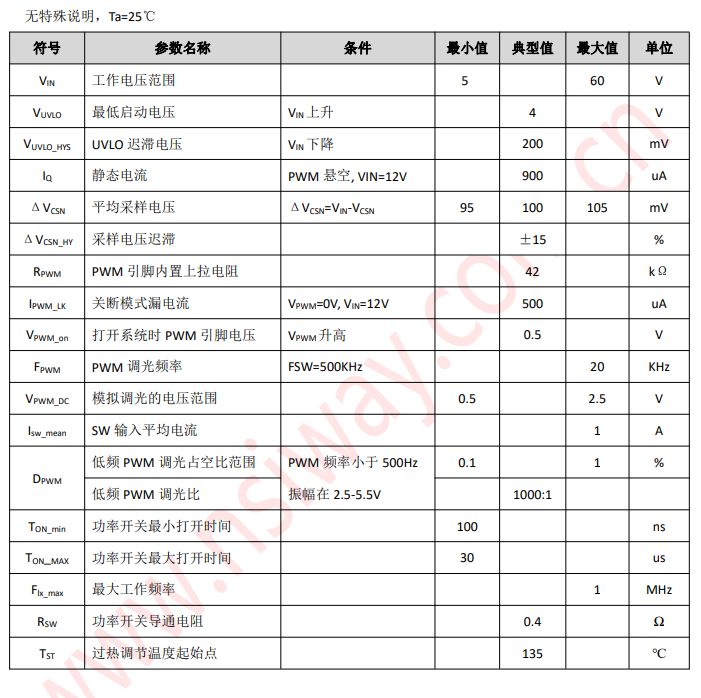

  电气特性

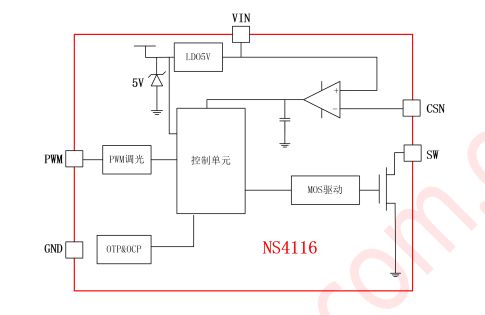

  内部框图

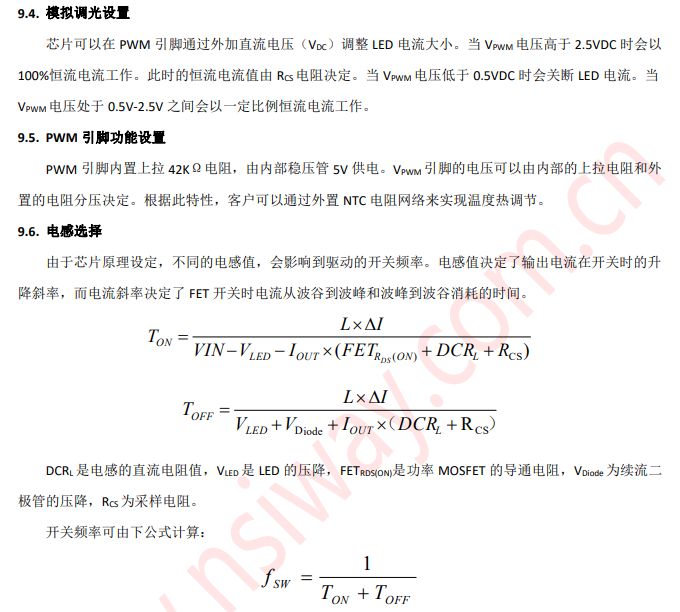

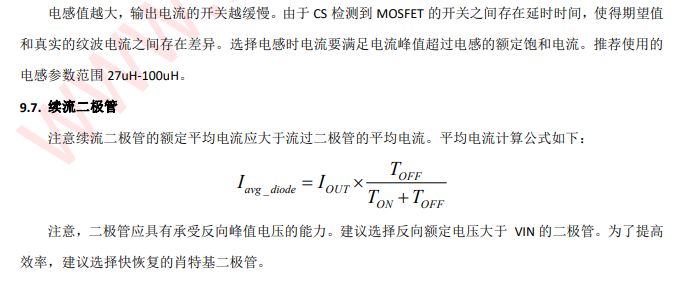

  应用说明




  典型特性曲线

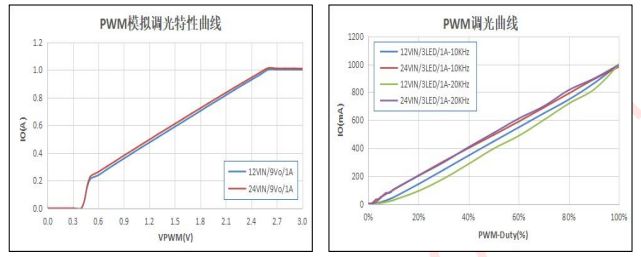

  1. PWM 调光特性

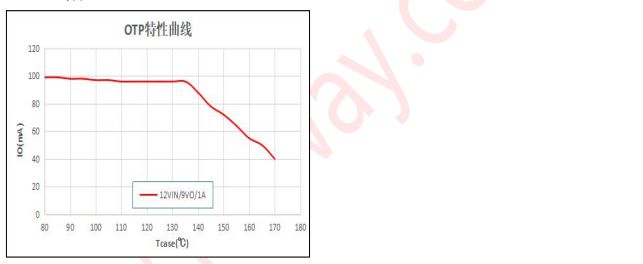

  2. OTP 特性

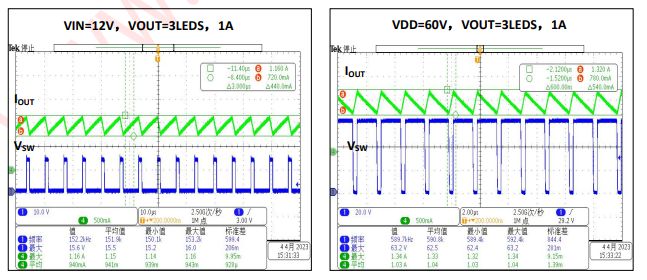

  3. 稳态工作波形


  4.LED 灯串短路波形

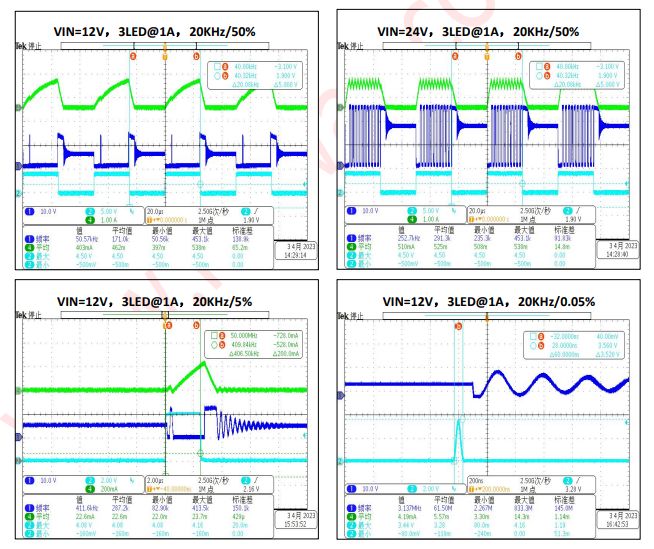

  5 PWM 调光波形


  典型应用方案

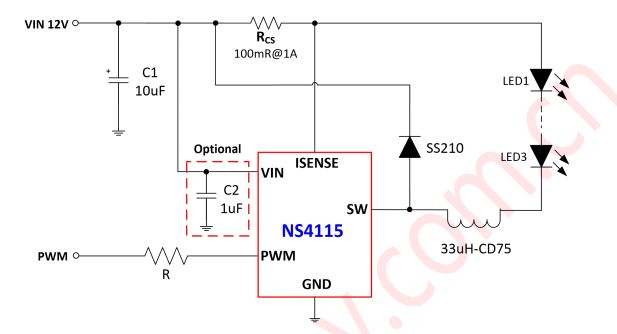

  1.1. RCS 电阻放置 LED 灯串前端应用(12VIN/3LED/1A 电流设置)


  12. PCB 设计注意事项一个好的 PCB 设计能够最大程度地提高系统的稳定性、终端产品的量产良率。为了提高 NS4116 系统 PCB 的设计水准,请尽可能遵循以下布局布线规则: 1. 芯片 SW 端与续流二极管、功率电感的布线覆铜尽可能长度短、线宽大。 2. RCS 电流取样电阻走线尽可能短;并且从 RCS 电阻两焊盘端单独取样连接到 VIN 和 CSN 脚。 3. 芯片的 VIN 旁路电容尽可能靠近芯片布局,系统的输入电容尽可能靠近芯片布局,保证输入电容达到最好的滤波效果。

  封装信息

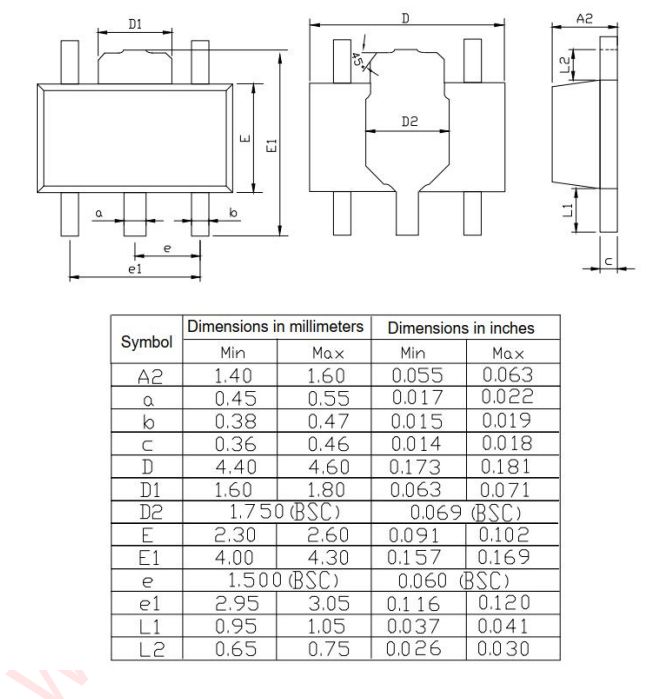

SOT89-5 封装尺寸图:
