Tensorflow嵌入式部署、联调、C++API深度学习前向推理

前言

_____这篇博客可能有点长，涉及到的内容也比较多，只想了解其中一部分的朋友可以直接跳转，之所以写第一部分，是因为在使用C++对应的tensorflow-API之前，听说可以使用混合编程以实现tensorflow框架模型嵌入式部署，但是经过试验，每次将变量恢复到图中时，都会异常跳出，不管是pb文件还是ckpt文件，都会遇到这个问题，但是我觉得这种混合编程的方式可能适合某些场景（因为python脚本中如果不含tensorflow代码时，是可以实现混合编程输出结果的），所以分享出来，希望能帮助大家。

一、C++与python的混合编程

本次使用Visual Studio2013版本，python3.6.5版本，win7和win10都是64位操作系统。

1、需要调用的python脚本

本次C++调用python脚本主要展示在脚本的主程序包含另一个函数，且该函数在自定义包里，而自定义包又含有python的第三方库，待执行脚本名称为Custom_package.py，代码如下：

import function_library as fl

def test_array(a,b):

    print("进入python主程序，开始执行相应操作！")
    print("接受到的实参a={},b={}".format(a,b))
    print("="*30)

    return fl.funx2(a,b)+b

自定义包在待执行脚本同一级文件夹里，名称为function_library.py，代码如下：

import numpy as np

def funx2(a,b):
    print("进入python子函数程序，开始执行！")
    initial_data = np.random.randint(1,9,size=(2,3))
    print("生成的numpy数组是：")
    print(initial_data)
    result_data = initial_data * a + b
    print("initial * a + b 的结果是：")
    print(result_data)
    print("执行numpy操作完成，返回结果！")

    return a*2

2、环境准备

新建文件夹，命名为C++_python，将python环境中的include文件夹和libs文件夹复制到该文件夹下（就是配置pycharm时，选择python.exe文件所在的同一层文件夹里有这两个文件夹），将libs文件夹里的python36.lib文件拷贝一份，并重命名为python36_d.lib；打开Visual Studio:

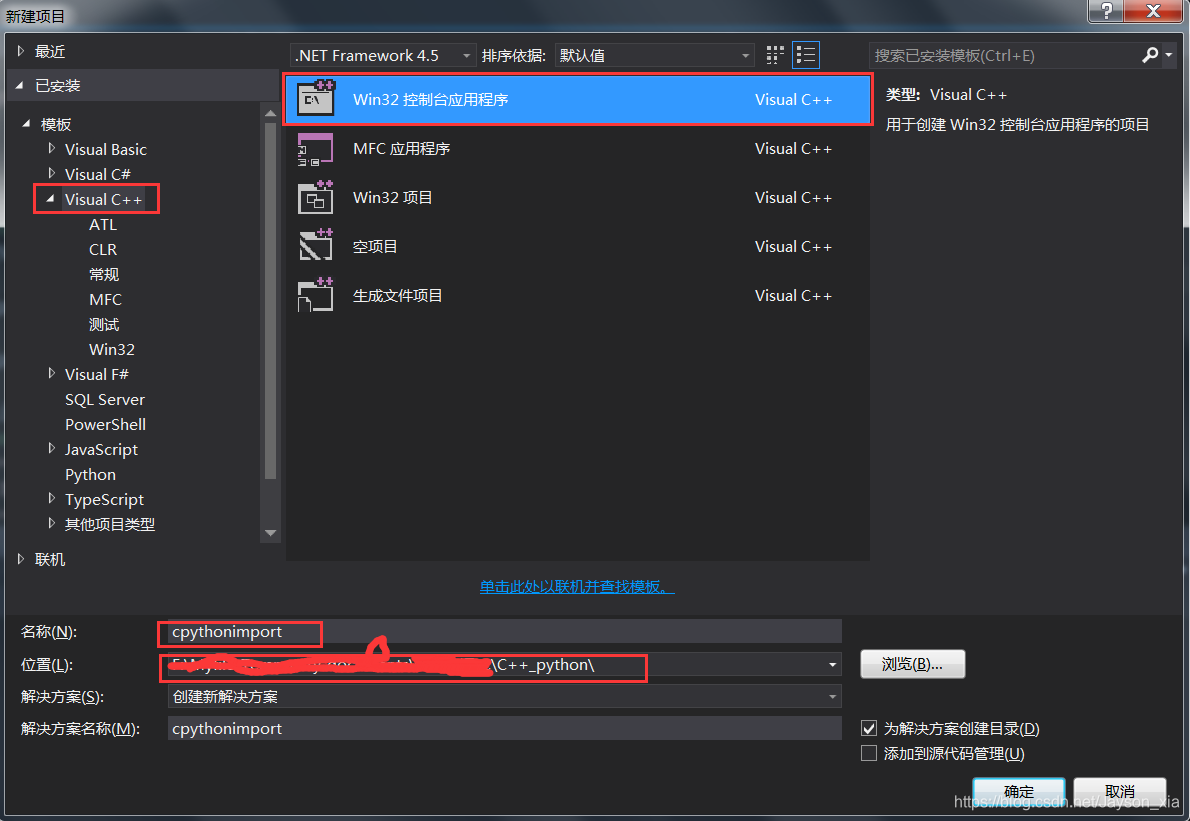

文件>新建>项目>Visual C++>Win32控制台应用程序>名称（改为：cpythonimport）>位置（选择刚才新建的文件夹C++_python）>确定>完成

设置环境：

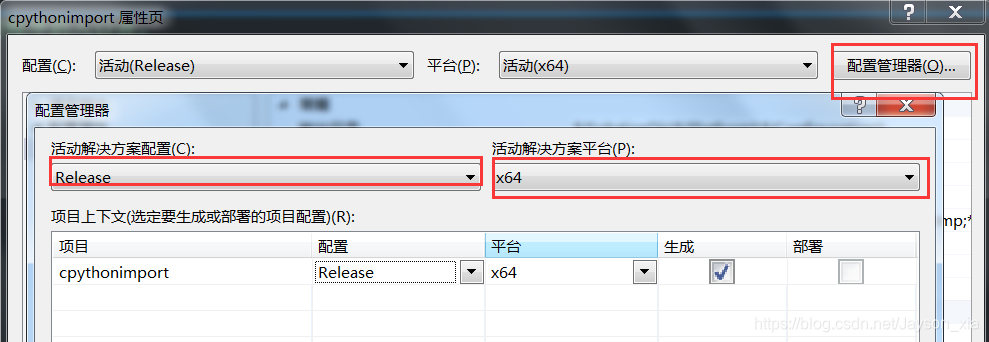

项目>cpythonimport属性>配置管理器（右上角）>活动解决方案配置（修改成Release）>活动解决方案平台（修改成X64，没有就点击新建）>关闭

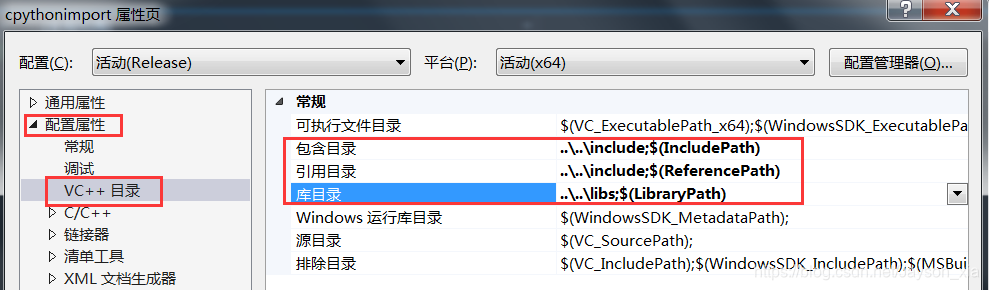

项目>cpythonimport属性>配置属性>VC++ 目录>包含目录（修改成相对路径，选择C++_python文件夹下的include文件夹）>应用目录（修改成相对路径，选择C++_python文件夹下的include文件夹）>库目录（修改成相对路径，选择C++_python文件夹下的libs文件夹）

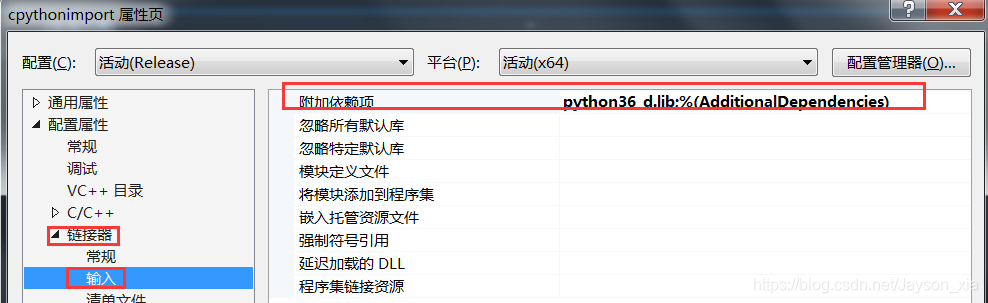

配置属性>链接器>输入>附加依赖项（将python36_d.lib添加到该项里）

最后点击 应用> 确定 完成配置，复制混合编程中所示代码，编译，将Custom_package.py和function_library.py文件放到C++_python> cpythonimport>x64>Release文件夹下即可

3、混合编程

调用python脚本的C++代码如下：

// cpythonimport.cpp : 定义控制台应用程序的入口点。
//如果不使用预编译头，在 项目>属性>配置属性>C/C++>预编译头>预编译头>不使用预编译头 即可，这个设置在该用例中无碍。
#include "stdafx.h"
#include <Python.h>

//把char *c转 wchar_t * ，因Py_SetPythonHome()函数的形参为wchar_t 类型，也可以直接使用L进行转换
//wchar_t *GetWCHAR(const char *c)
//{


//	const size_t cSize = strlen(c) + 1;
//	wchar_t* WCHAR = new wchar_t[cSize];
//	mbstowcs(WCHAR, c, cSize);
//	return WCHAR;
//}

int main()
{


	/*Py_SetPythonHome()设置python脚本运行的依赖环境，防止python脚本调用第三方包时出错；如果不设置，在不调用第三方包时，不会报错；
	一旦调用第三方包，则会出现异常，该路径为python的安装路径（有python.exe的那个文件夹的路径，且需使用绝对路径）；
	即相应包都下载在该路径下。*/
	Py_SetPythonHome(L"D:\\ArtificialIntelligence\\Anaconda");
	Py_Initialize();//初始化相应python的依赖环境

	//设定参数值
	int a = 2;
	int b = 3;
	PyObject *pModule;//定义PyObject对象
	PyObject *pFunction;
	PyObject *pArgs;
	PyObject *pRetValue;
	//导入python脚本（自定义的python待执行脚本的文件名）
	pModule = PyImport_ImportModule("Custom_package");

	if (!pModule) {


		printf("import python failed!!\n");
		return -1;
	}
	//获取对应Custom_package.py中的def test_array(a,b)主程序（需要执行的函数）
	pFunction = PyObject_GetAttrString(pModule, "test_array");

	if (!pFunction) {


		printf("get python function failed!!!\n");
		return -1;
	}
	//申明python中的tuple对象
	pArgs = PyTuple_New(2);
	//将a，b放到元祖中，索引为0的值为a，索引为1的值为b
	PyTuple_SetItem(pArgs, 0, Py_BuildValue("i", a));
	PyTuple_SetItem(pArgs, 1, Py_BuildValue("i", b));
	//调用获取的函数并传参
	pRetValue = PyObject_CallObject(pFunction, pArgs);
	//python3中只有long，PyLong_AsLong（python2中是PyInt_AsLong），注意返回值的类型，接受的函数类型和返回的数据类型需要一致
	printf("==============================\n");
	printf("python脚本调用完毕，输出返回结果！\n");
	printf("%d + %d = %ld\n", a, b, PyLong_AsLong(pRetValue));
	/*CPython垃圾收集器使用“引用计数”，即它维护对象的引用列表。如果对象的引用计数降至零，则表示垃圾收集器释放该对象的空间是安全的。
	因此，当定义PyObjects类时，必须显式调用Py_INCREF和Py_DECREF，分别增加和减少对象的引用计数。*/
	Py_DECREF(pModule);//减少对象的引用计数
	Py_DECREF(pFunction);
	Py_DECREF(pArgs);
	Py_DECREF(pRetValue);

	if (!pModule) {


		printf("import python failed!!\n");
		return -1;
	}
	//如果是多次导入PyImport_ImportModule模块
	//只有最后一步才调用Py_Finalize()，此时python全局变量一直保存着
	Py_Finalize();
	system("pause");
	return 0;
}

4、结果展示

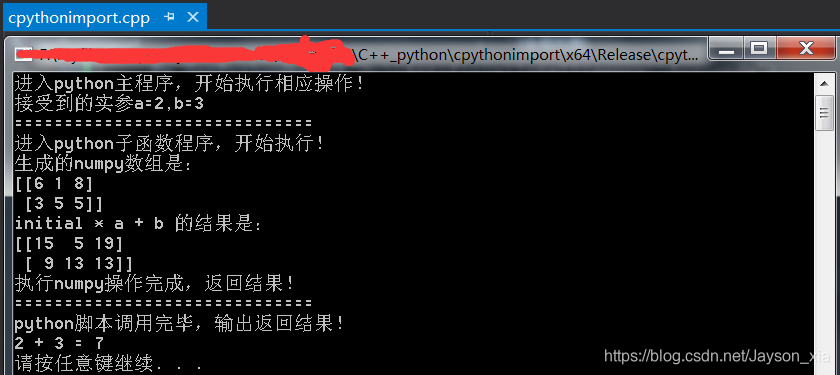

运行结果如下（如果运行显示无法访问.....exe,关闭360，或者添加信任即可）：

二、嵌入式部署（目标检测）

1、模型准备

①、模型网络（目标检测）

模型为YOLOv3改得，但是输入和输出名称没有变，所以仍然可以用yolov3的模型。

②、将ckpt文件转成pb文件

将ckpt文件转换成pb文件需要提前知道网络的input_name和output_name,和自己骨干网络有关。 Tensor("input/input_data:0", shape=(?, 256, 256, 3), dtype=float32) Tensor("pred_sbbox/concat_2:0", shape=(?, ?, ?, 3, 8), dtype=float32) Tensor("pred_mbbox/concat_2:0", shape=(?, ?, ?, 3, 8), dtype=float32) Tensor("pred_lbbox/concat_2:0", shape=(?, ?, ?, 3, 8), dtype=float32) 具体代码如下：

import tensorflow as tf
from core.yolov3 import YOLOV3
import os

os.environ['TF_CPP_MIN_LOG_LEVEL'] = '3'
os.environ["CUDA_VISIBLE_DEVICES"] = '-1'

ckpt_file = "./checkpoint/Abrasions_test_loss=9.5520train_loss=3.4781.ckpt-1900"#自己的ckpt文件
pb_file = "./voc.pb"#要保存的pb文件名称和路径
output_node_names = ["input/input_data", "pred_sbbox/concat_2", "pred_mbbox/concat_2", "pred_lbbox/concat_2"]#模型的输入和输出的名称

with tf.name_scope('input'):
    input_data = tf.placeholder(dtype=tf.float32, shape=[None, 256, 256, 3], name='input_data')#定义输入
model = YOLOV3(input_data, trainable=False)#通过实例化代码构建模型图，训练时也是需要实例化改骨干网络
print(input_data)#打印输入的tensor信息
print(model.pred_sbbox, model.pred_mbbox, model.pred_lbbox)#打印输出的tensor信息

sess = tf.Session(config=tf.ConfigProto(allow_soft_placement=True))#构建会话
saver = tf.train.Saver()
saver.restore(sess, ckpt_file)#构建恢复模型

converted_graph_def = tf.graph_util.convert_variables_to_constants(sess,
                                                                   input_graph_def=sess.graph.as_graph_def(),
                                                                   output_node_names=output_node_names)#会话和output_node_names传入到转换函数里面去（函数的意思是将变量转换成常量，pb文件中的值是常量，已经不再是变量）

with tf.gfile.GFile(pb_file, "wb") as f:#将得到的converted_graph_def（得到的图）写入到指定路径
    f.write(converted_graph_def.SerializeToString())#将图写入磁盘，并序列化成字符串
    print('成功输出模型')

2、CPU环境

本次使用的各平台版本为：Visual Studio2015、python3.6.5，tensorflow为1.8.0（编译的指令集为sse，基于cmake编译，对应VS为2015）win7和win10都是64位操作系统，具体编译操作先略过。

①、环境配置

1、 准备好tensorflow的c++环境文件，看cpu指令集是sse还是avx2的，不知道就用sse指令集

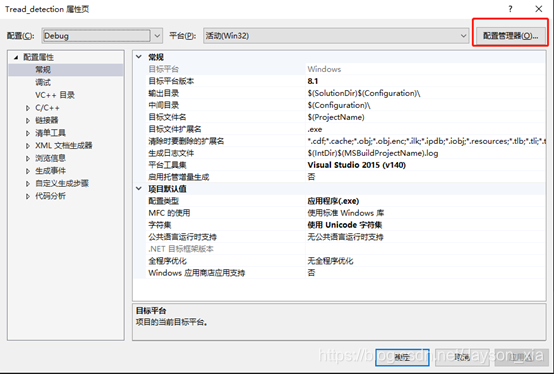

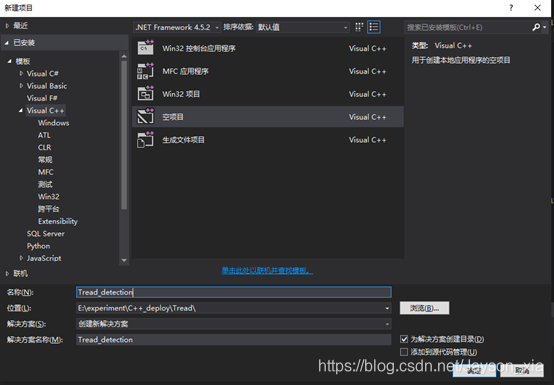

2、打开vs2015新建工程：

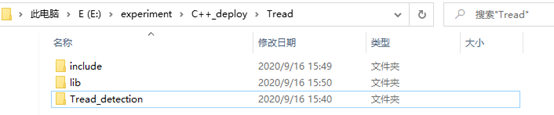

3、将tensorflow的C++环境包解压，将解压后将该文件夹下的include和lib文件夹复制到Tread_detection文件夹的同一层：

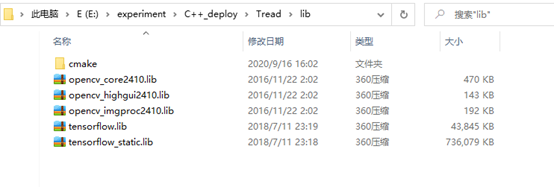

4、将opencv的lib文件复制到新建的lib文件夹下，lib文件夹下的lib压缩包有如下：

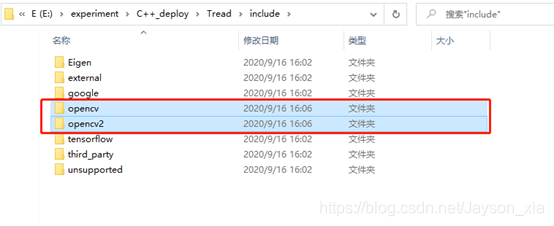

5、将opencv的头文件拷贝到include文件夹下：

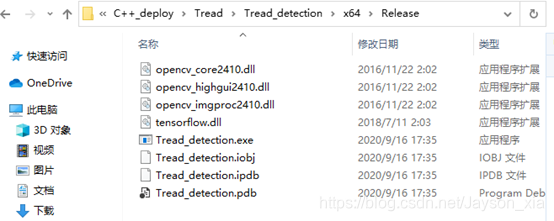

6、将对应的opencv的.dll和tensorflow的.dll文件放到程序执行的环境中，这里是如下路径：如果没有x
