  4 系统设计

社区养老服务系统的设计方案比如功能框架的设计，比如数据库的设计的好坏也就决定了该系统在开发层面是否高效，以及在系统维护层面是否容易维护和升级，因为在系统实现阶段是需要考虑用户的所有需求，要是在设计阶段没有经过全方位考虑，那么系统实现的部分也就无从下手，所以系统设计部分也是至关重要的一个环节，只有根据用户需求进行细致全面的考虑，才有希望开发出功能健全稳定的程序软件。

4.1 系统概要设计

本次拟开发的系统为了节约开发成本，也为了后期在维护和升级上的便利性，打算通过浏览器来实现系统功能界面的展示，让程序软件的主要事务集中在后台的服务器端处理，前端部分只用处理少量的事务逻辑。下面使用一张图（如图4.1所示）来说明程序的工作原理。

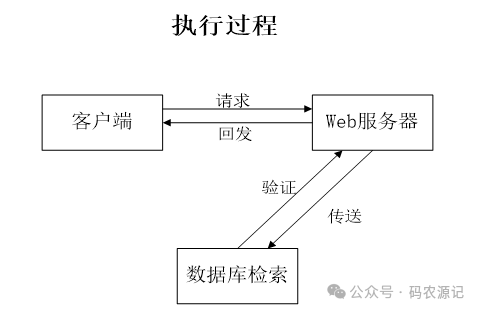

图4.1 程序工作的原理图

4.2 系统功能结构设计

在分析并得出使用者对程序的功能要求时，就可以进行程序设计了。如图4.2展示的就是管理员功能结构图。

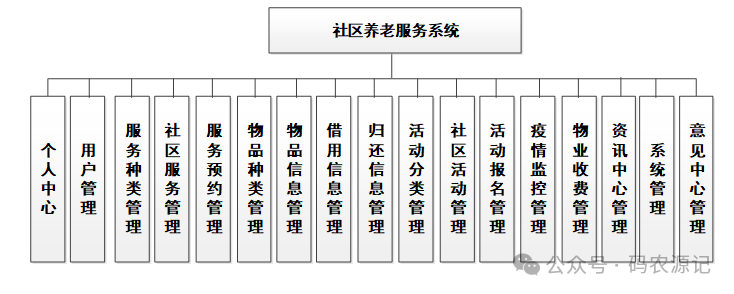

图4.2 功能结构图

4.3 数据库设计

程序功能操作不管是添加，修改，还是删除等功能产生的数据都是经由数据库进行数据保存和更新的，所以一个数据库设计的好坏也是程序是否好坏的判定标准，因为程序的成功，有一半的功劳都是靠数据库的优秀设计。数据库一旦设计得良好是可以减轻开发人员的开发负担的。

4.3.1 数据库E-R图设计

这个部分的设计需要使用到E-R图绘制工具，常用的工具就是Visio工具来绘制E-R模型图，这款工具不仅可以快速创建需要的E-R模型图，而且该工具提供的操作界面很简单，可以短时间内修改绘图界面的图形或者是文字的属性。在绘制E-R模型图时，要分清楚各个图形代表的含义，以免绘制出错，E-R模型图由长方形（实体），椭圆形（属性），菱形（关系）这三部分图形符号组成，绘制期间要区分开来，用准确的图形符号代表相应的数据元素。

（1）管理员实体属性图见图4.4。

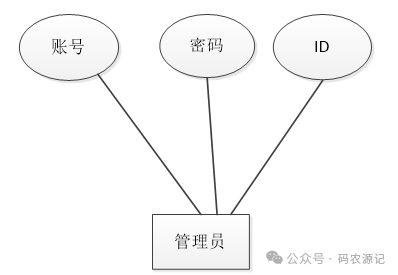

图4.4 管理员实体属性图

（2）用户实体属性图见图4.5。

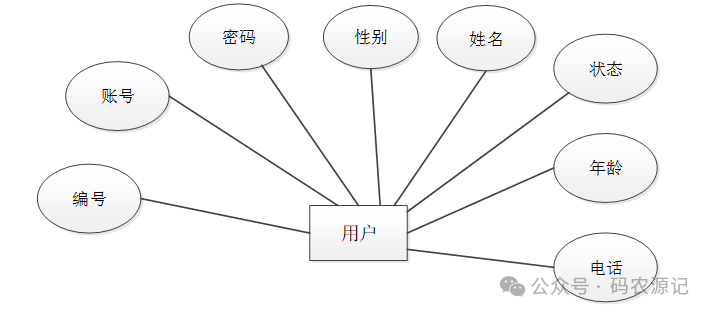

图4.5 用户实体属性图

（3）服务种类实体属性图见图4.6。

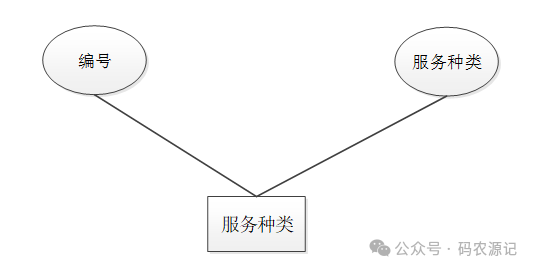

图4.6 服务种类实体属性图

4.3.2 数据库表结构设计

数据库系统一旦选定之后，需要根据程序要求在数据库中建立数据库文件，并在已经完成创建的数据库文件里面，为程序运行中产生的数据建立对应的数据表格，数据表结构设计就是对创建的数据表格进行字段设计，字段长度设计，字段类型设计等，当数据表格合理设计完成之后，才能正常存储相关程序运行产生的数据信息。

1社区服务表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	fuwumingcheng	String	服务名称	是
4	tupian	String	图片	是
5	fuwuzhonglei	String	服务种类	是
6	gongzuoshijian	String	工作时间	是
7	fuwuxiangqing	String	服务详情	是
8	thumbsupnum	Integer	赞	是
9	crazilynum	Integer	踩	是
10	clicktime	datetime	最近点击时间	是
11	clicknum	Integer	点击次数	是

2物品种类表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	wupinzhonglei	String	物品种类	是

3活动分类表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	huodongfenlei	String	活动分类	是

4物业收费表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	shoufeiyuefen	String	收费月份	是
4	yonghuzhanghao	String	用户账号	是
5	yonghuxingming	String	用户姓名	是
6	lianxifangshi	String	联系方式	是
7	wuyefei	float	物业费	是
8	lvhuayanghu	float	绿化养护	是
9	qingjieweisheng	float	清洁卫生	是
10	qitashoufei	float	其它收费	是
11	shoufeishuoming	String	收费说明	是
12	zongjine	float	总金额	是
13	ispay	String	是否支付	是

5物品信息表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	addtime	Date	创建时间	是
3	wupinmingcheng	String	物品名称
