关节点算法（深度优先搜索)

关节点算法

1. 关节点的定义
   在连通图当中，对于某个顶点的孩子顶点或其子树中顶点，如果要访问某个顶点的双亲节点或更上级节点，必须经过此顶点，那么此顶点我们称之为关节点。 对于关节点之下的某个子树，这个关节点充当"一夫当关，万夫莫开"的角色。在算法中，关节点可以通过多次深度优先搜或合并的深度优先搜索求得。
2. 关节点算法中的基本规则

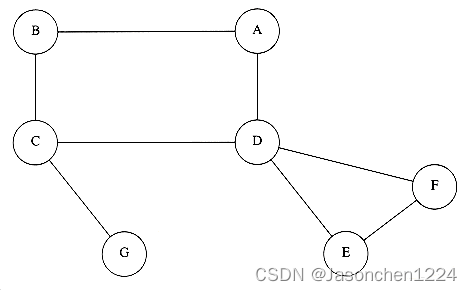

   对于本文中的图，我们抽象出下属几个变量和规则来完成关节点的算法。

   对于每个顶点，都具备以下属性：

• num[v]: 通过DFS访问某个顶点的次序，为了方便描述我们定义A为0号元素，以此类推，那么从顶点A开始遍历，num[v]的可能数组为num[0]=1, num[3]=1, num[4]=3, num[5]=4,num[2]=5, num[6]=6; num[1]=7;
• visited[v]: 标记元素v是否被访问，未方位标记为0，已访问标记为1
• low[v]数组，对于某个元素的low[v]的值，取决于下列三类值的递归大小
  • num[v] - Rule 1
  • the lowest num[w] among all back edges(v,w)- Rule 2
  • the lowest low[w] among all tree edges(v,w) -Rule 3

对于num[v],代表节点自身访问次序号，它不考虑任何tree edge 或者 back edge，可以采用先序深度遍历实现；对于num[w]只得是v的某个孩子节点或更下的孩子节点有回边到v的父节点之上的顶点（v的直接父节点不考虑）；对于low[w]为在孩子节点中不断搜寻最小的值，逐个孩子进行比较，这里涉及到后续遍历处理完成退出递归后的比较处理，在这个过程中可能也涉及到回边的处理。

3. 判断为节点的条件，有两种情况可以认定某个顶点为节点

• 如果根节点有两个或两个以上的独立的子树，那么根节点就是关节点，因为如果移除根节点，那么就会形成两棵独立的子树
• 对于非根节点，如果其low(w)>=num(v), 其中w为v的邻接点，这时候，如果w要回达到v以上的祖先节点，那么v就是必经点，此时v为关节点。如果v为根节点，那么此关系总成立，所以需要进行独立判断。

4. 代码实现，本代码采用两个DFS进行遍历，其中第一个DFS求出num数组，第二个DFS进行遍历，求出low数组，同时打印出关节点。在第二个DFS遍历过程中，需要判断(v,w)边的类型，可以利用num数组进行判断，对于tree edge(直接遍历边），num[w]>num[v],对于back edge(回边）num[w]<num[v], 通过比较两个顶点大小，便可判断访问边的基本类型。

/*
@brief,
This function will work out the vertex visiting order via DFS traversal and the order will be kept in the num[s] in the pre-order mode
@param G, Adjacent List Graph
@param s, Starting Search Point
*/
void assign_num(ALGraph G,int s)
{
    int v;
    int w;

    //counter is the global variable to indicate the visiting order
    //num is also the global varaible shared in different functions
    //visited[] indicate if the vertex had been visited or not
    num[s]=counter++;
    visited[s]=1;
    v = s;

    for(w=FirstAdjVex(G,v);w>=0;w=NextAdjVex(G,v,w))
    {
        if(!visited[w])
        {
        	//parent[] will be used if keep the parent of vertex
            parent[w]=v;
            assign_num(G,w);
        }
    }
}

---

void assign_low(ALGraph G, int s,void (*visit)(VertexType e))
{
    int v;
    int w;

    v=s;

    low[v]=num[v]; //Rule 1, taking no edges into account/consideration

    for(w=FirstAdjVex(G,v);w>=0;w=NextAdjVex(G,v,w))
    {
        if(num[w]>num[v]) //tree(forward) edge, rule 3
        {
            assign_low(G,w,visit);

            if(low[w]>=num[v])
            {
                visit(G.vertices[v].data);
            }

//select the minimum low[v] from variout w children
            if(low[v]>low[w])
            {
                low[v]=low[w];
            }
        }
        //parent[v]!=w will exclude the v's direct parent
        //since it had been visited in the recursive call
        else if(parent[v]!=w) //backward edge rule 2
        {
            if(low[v]>num[w])
            {
                low[v]=num[w];
            }
        }
    }
}

---

//@param s Search start point and will take as the root node
void find_articulation_point(ALGraph G, int s, void (*visit)(VertexType e))
{
    int v;
    int w;
    v=s;
    counter =1;
    memset(visted,0,sizeof(int)*MAX_NUM_VERTEX);

    visited[s]=1;
    num[s]=counter++;

    w=FirstAdjVex(G,v);
    assign_num(G,w);
    assign_low(G,w,visit);

	//if counter is less than the total number of vertex
	// it indciates root vertex will have more than 1 tree
	// the root node will be articulation point
    if(counter<G.vexnum)
    {
        visit(G.vertices[s].data);

        while(NextAdjVex(G,v,w)>=0)
        {
            w=NextAdjVex(G,v,w);
            if(!visited[w])
            {
                assign_num(G, w);
                assign_low(G, w, visit);
            }
        }
    }

}

5. 总结
   对于关节点，其关键思想在于探测某个顶点的子树中节点是否存在回边(back edge)，如果某个子树中所有顶点都不存在回边，无论其它子树是否存在回边，那么此顶点就是关节点。其程序实现的核心在于利用 先序和后续处理相结合的方式，最终求得图的所有关节点，其算法复杂度都为O(|E|+|V|).
   求low[v]过程为，比上（祖先节点)比下（孩子节点）比自己（初始访问次序号或根节点号），最后取最小。

2023-2 上海

Reference book
《Data structure and Algorithm Analysis in C, Second Edition》
by Mark Ellen Weiss
