NXP i.MX SoC GPU：核心原理、工程实战与考点全解

---

NXP i.MX SoC GPU：核心原理、工程实战与考点全解

📘 推荐阅读：《Yocto 项目实战教程：高效定制嵌入式 Linux 系统》
作者：孙杰（Jerry Sun）｜电子工业出版社
京东购买链接 👉 https://item.jd.com/15020438.html

---

目录

1. 概述：为何要深度理解 i.MX SoC 的 GPU
2. GPU 基础原理：硬件结构与渲染流程
3. Vivante GPU 架构解析（以 GC7000 系列为例）
4. GPU 软件栈与驱动适配
5. Linux GPU 驱动设计要点
6. i.MX 平台 GPU 驱动适配与移植难点
7. GPU 与 DRM 的协作逻辑
8. 工程落地典型问题与考点分析
9. 常见“核心问题”答疑整理
10. 总结与学习建议

---

1. 概述：为何要深度理解 i.MX SoC 的 GPU

GPU（Graphics Processing Unit）作为嵌入式 SoC 中决定“用户体验上限”的核心模块，不仅负责图形渲染、界面加速、图像处理、AI 加速等任务，更直接决定了系统在 HMI、视频播放、OpenGL/Wayland 等场景下的性能与流畅度。

i.MX 系列 SoC（如 i.MX6、i.MX8、i.MX93）大多集成了 Vivante 系列 GPU，其 Linux 支持链路涉及硬件电源/时钟、内核驱动、DRM/KMS 子系统、用户态 OpenGL ES 驱动、应用层 EGL/GLES API。因此，掌握其工作原理、驱动设计与移植逻辑，是嵌入式 Linux 工程师高阶能力的基础之一。

---

2. GPU 基础原理：硬件结构与渲染流程

2.1 GPU 的主要功能

• 图形渲染加速：如 2D/3D 图像、界面元素、特效
• 视频解码/后处理：部分 GPU 具备硬解协同能力
• AI 协同：现代 GPU 可参与 AI 推理、并行计算任务
• 图像增强：色彩调整、几何变换、缩放、滤镜

2.2 GPU 的硬件组成

典型嵌入式 GPU（如 Vivante GC7000）包含：

• 核心渲染单元（Core）：负责着色器执行、几何处理、像素渲染
• 命令处理器（Command Processor）：解析 CPU 下发的渲染指令
• 内存接口（Memory Interface）：与 DDR 进行高速数据交换
• 中断控制、时钟/复位管理、电源管理等

2.3 GPU 渲染的基本流程

1. 应用层发起绘制请求（如 glDrawArrays）
2. 用户态 GPU 驱动（EGL/GLES） 负责将 API 调用转换为渲染命令流
3. 内核驱动接收命令流，配置 DMA、内存映射等
4. GPU 核心根据命令流执行渲染，输出到 Framebuffer 或 DMA Buffer
5. 显示控制器/DRM 子系统 最终将图像内容呈现在屏幕

2.4 典型场景（Q&A 形式）

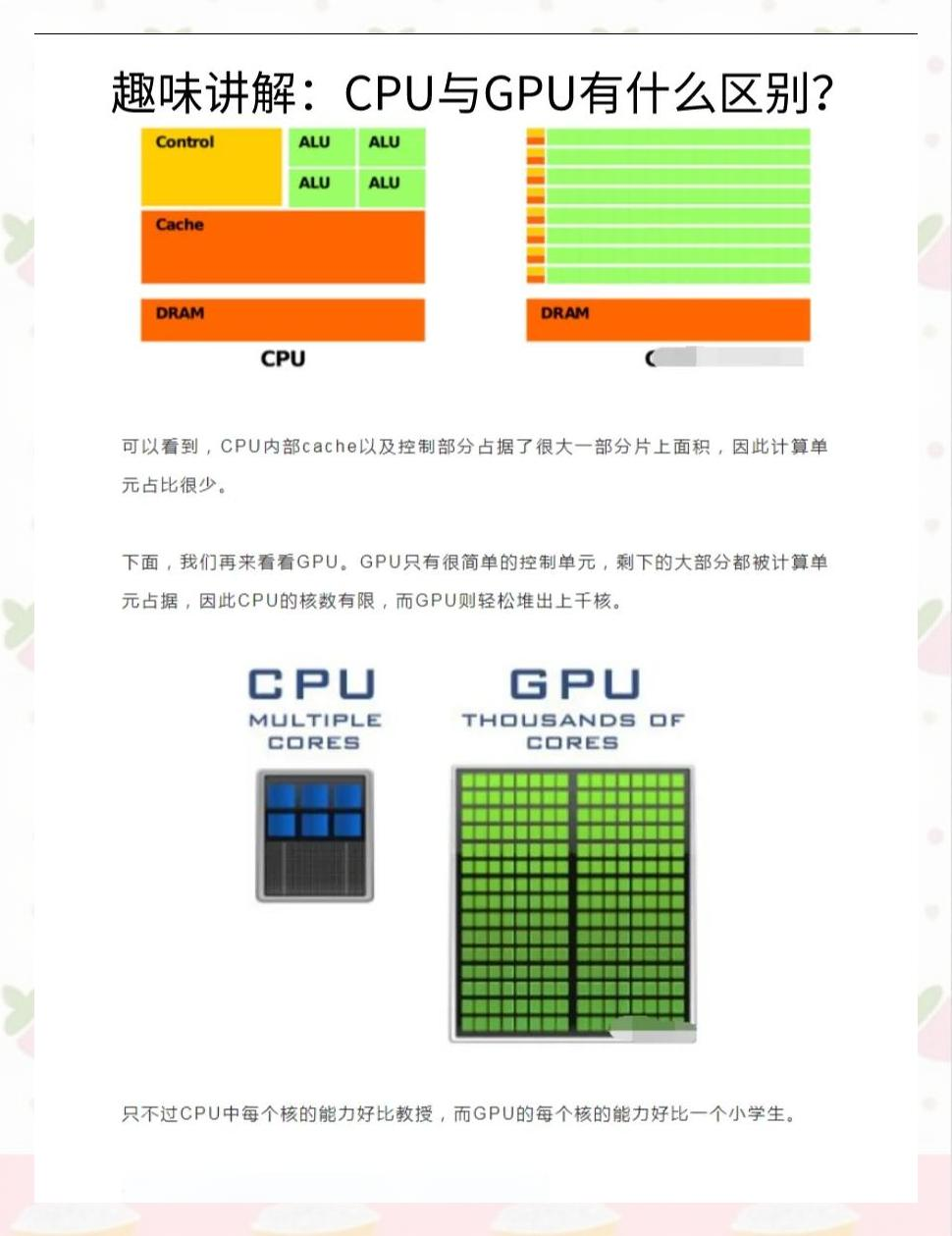

• Q：GPU 和 CPU 的最大区别？
  A：GPU 侧重大规模并行浮点计算与专用渲染管线，CPU 适合通用计算与控制。

• Q：GPU 为什么必须与内存高效互通？
  A：GPU 渲染的数据量极大，需要高速读写显存/DDR，否则性能瓶颈显著。

---

3. Vivante GPU 架构解析（以 GC7000 系列为例）

3.1 架构特性

• 支持 OpenGL ES 2.0/3.0、Vulkan（部分新型号）
• 包含多核心支持（3D、2D、VG 各自独立）
• 配套 NXP（原 Freescale）官方 Linux BSP，驱动/用户库齐全
• 核心部分为 Vivante 提供的闭源 blob，内核驱动为开源实现

3.2 硬件模块划分

• GC7000 3D Core：3D 图形渲染加速
• GC7000 2D Core：2D 矢量图形、GUI 元素加速
• GC7000 VG Core：矢量图形（Vector Graphics）
• DMA/Memory Controller：内存调度
• 中断/PM/Clock 控制器

3.3 常用 SoC 芯片型号

• i.MX6Q：GC2000/GC880
• i.MX6DL：GC880
• i.MX8M Mini/Plus：GC7000Lite/GC7000UL
• i.MX8QM/QXP：GC7000XS/GC520L

---

4. GPU 软件栈与驱动适配

4.1 整体栈结构

[App: EGL/GLES/Vulkan]
    │
[用户态 GPU 驱动（libGAL.so/libEGL/libGLESv2）]
    │
[内核 GPU 驱动（galcore.ko）]
    │
[平台资源/设备树/时钟/电源/中断]
    │
[GPU 硬件]

4.2 用户态与内核态关系

• 用户态驱动：处理 OpenGL ES API、命令缓冲组装、用户空间内存映射
• 内核态驱动：接收命令、做权限管理、物理资源分配、与 GPU 交互
• 通信接口：通常为 /dev/galcore 字符设备 + IOCTL

4.3 典型问题点

• Q：为什么必须用户态 + 内核态双驱动？

  • A：用户态处理 API 封装与内存分配，内核态控制权限、硬件访问，安全与性能都必须。

---

5. Linux GPU 驱动设计要点

5.1 设备树适配

• compatible 属性用于匹配 GPU 类型（如 "fsl,imx8mp-gpu"）
• 资源节点描述寄存器地址、中断、时钟、复位、PM 域等

示例片段：

gpu: gpu@38000000 {
    compatible = "fsl,imx8mp-gpu", "vivante,gc";
    reg = <0x38000000 0x40000>;
    interrupts = <GIC_SPI 97 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&clk IMX8MP_CLK_GPU_CORE>;
    resets = <&src IMX8MP_RESET_GPU>;
};

5.2 平台设备模型（platform device/driver）

• 内核驱动通过 platform_driver 注册，自动完成 device-tree 匹配
• 核心入口是 probe() 函数，进行资源获取、ops 注册、字符设备创建设备

Q：GPU 驱动必须自己实现 DRM 驱动吗？
A：主流 Linux BSP 已经将 Vivante GPU 驱动与 DRM 分离，GPU 只需实现标准字符设备和 IOCTL，显存 buffer 通过 DRM/GBM/Panfrost 等框架衔接。

5.3 ops 表与平台解耦

• 驱动内通过 ops 表（如 imx_platform_ops）将平台相关的电源、时钟、reset、内存等操作抽象，适配不同 SoC 结构，保持主驱动统一。

5.4 字符设备注册

• /dev/galcore 作为核心入口，支持 mmap、ioctl、poll 等文件操作，供用户态 libEGL/libGAL 访问。

5.5 时钟、电源、reset 管理

• 调用内核 clk API、regulator、reset API 动态控制 GPU 的上电、时钟频率、休眠/唤醒，节能和性能平衡。

5.6 OPP/动态电压频率管理（DVFS）

• 利用设备树 operating-points 支持 GPU 动态调整电压/频率，实现温控和功耗优化。

---

6. i.MX 平台 GPU 驱动适配与移植难点

6.1 平台差异适配

• 不同 i.MX SoC 的 GPU 型号、寄存器映射、时钟树有差异
• 必须针对不同 SoC 进行 compatible 匹配、ops 填充、资源获取等定制化适配

6.2 Linux 版本兼容

• 主线和 BSP 的 API 差异较大，如 OPP、reset、regulator、PM、DRM API
• 需根据 kernel 版本条件编译，适配接口变更

6.3 闭源 blob 的二进制兼容

• 用户态库和内核驱动需要严格匹配版本
• 升级 BSP 时注意用户库与内核模块的配套问题

6.4 显存管理

• 需与 ION/DRM/GBM/UMM 等显存分配机制打通，确保 buffer 可被用户态直接访问与渲染

6.5 常见移植踩坑点

• 设备树资源未配置全，导致驱动 probe 失败
• 时钟树配置不对，GPU 工作频率/性能异常
• OPP 未生效，导致温控和性能管理失效
• 用户态库未加载，OpenGL ES 应用直接报错

---

7. GPU 与 DRM 的协作逻辑

7.1 DRM 简述

• DRM（Direct Rendering Manager）是 Linux 内核的显示管理核心，负责管理图形 buffer、显示管道、KMS、vsync、热插拔等
• 不是 GPU 渲染引擎本身，而是用于管理帧缓冲区、提供 buffer 共享和同步

7.2 Vivante GPU 与 DRM 的接口关系

• Vivante GPU 驱动通过 ioctl 提供 buffer 分配和映射接口，DRM（如 etnaviv、imx-drm）负责 buffer 管理和显示
• GPU 输出的显存 buffer 通过 DRM/GBM 分配后可直接被显示管道使用，实现“无拷贝”显示

7.3 问题与解答

• Q：GPU 渲染的内容如何最终显示到屏幕？
  A：GPU 渲染输出到分配的显存 buffer，DRM/KMS 把这个 buffer 作为 plane/framebuffer 的数据源推送到显示器。

• Q：Vivante GPU 必须配合 DRM 吗？
  A：在现代 Linux 桌面/嵌入式环境下是主流做法，能带来 buffer 管理统一和性能最优。

---

8. 工程落地典型问题与考点分析

8.1 常见核心问题

1. GPU 驱动无法 probe，原因有哪些？

• 设备树 compatible 不匹配
• 时钟、regulator、reset 资源未配置或名字错误
• probe 时资源申请失败（如内存不足）

2. OpenGL 应用运行报错：找不到 libGAL、libEGL？

• 用户态库未正确部署或与内核驱动版本不一致
• /dev/galcore 设备节点缺失，驱动未加载

3. 显示花屏、撕裂、卡顿原因？

• DRM/显示管道未正确同步 vsync
• GPU 频率过低或 OPP 配置不合理
• buffer 分配、cache flush 不一致

4. 如何确认 GPU 是否正常工作？

• dmesg 检查 galcore probe 日志
• /proc/galcore/gpuinfo 查看 GPU 状态
• glmark2-es2 等工具跑分

8.2 问题—答案清单

Q：i.MX GPU 驱动中的 ops 表的作用是什么？
A：将所有平台相关的硬件资源操作（电源、时钟、复位、显存等）抽象出来，主驱动通过 ops 实现与不同 SoC/硬件平台的解耦和适配。

Q：Vivante GPU 驱动支持多 SoC 的核心机制？
A：依赖 of_device_id 匹配，通过 ops 表实现差异化适配，支持多套资源、寄存器和时钟管理代码。

Q：如何排查 GPU 无法渲染或性能异常？
A：依次排查设备树、驱动 probe 日志、用户库加载、时钟和电源配置、DRM buffer 管理等。

---

9. 常见“核心问题”答疑整理

问题1：GPU 渲染管线大致分为哪几步？
答：顶点处理（Vertex Shader）、装配/光栅化（Rasterization）、像素处理（Fragment Shader）、帧缓冲输出（Framebuffer Output）。

问题2：什么是 DMA buffer？GPU 和 DRM 如何交互？
答：DMA buffer 是内核分配的物理连续显存区，用于 GPU/显示/摄像头等多模块间零拷贝共享，Vivante GPU 驱动通过 GBM/DRM buffer 实现与 DRM 的数据交互。

问题3：如何实现 GPU 的电源管理？
答：通过 platform ops 表，调用 clk/regulator/PM API，实现 suspend/resume、动态升降频、电源域管理等。

问题4：i.MX SoC 支持哪些 GPU 驱动模型？
答：支持自研 galcore 驱动 + Vivante 用户库，也可移植主线 etnaviv 驱动（开源 GPU 驱动，兼容 Mesa3D）。

问题5：多核 GPU 如何分工？
答：3D/2D/VG 各自独立，支持并行渲染。驱动内通常会针对不同 core 分配资源和 ops，分别注册 IRQ、时钟、reset。

---

10. 总结与学习建议

i.MX SoC GPU 驱动设计，实质上是平台适配、驱动解耦、软硬协同的综合体。掌握其原理和考点，对系统调优、性能诊断、BSP 适配有极大帮助。建议工程师重点掌握以下内容：

• GPU 硬件结构与渲染流程
• 设备树/平台资源描述与驱动适配
• ops 表机制与多平台解耦思路
• 用户态/内核态驱动的协同关系
• GPU 与 DRM/显示系统的接口原理
• 典型调试方法和常见问题排查路径

工程实践中，建议多关注内核 log、设备树节点、驱动资源分配，以及用户态库和 kernel 模块的版本兼容问题，实际移植调试时优先排查这些关键点。

---
