利用 KGDB 解决内核死锁问题——实战调试案例

支持作者，点击京东购买《Yocto项目实战教程：高效定制嵌入式Linux系统》

一、前言

在嵌入式Linux开发与内核驱动调试过程中，“死锁”是一种极难通过普通日志定位和还原的疑难杂症。尤其在多核SMP环境下，内核代码中对锁（mutex/spinlock）管理失误，很容易造成系统卡死、进程无法调度、整体系统“假死”或重启。
本文将以实际发生过的“音频驱动初始化死锁”为例，详细展示如何通过KGDB（内核级GDB调试器），一步步定位问题根源、还原bug现场、最终高效解决死锁，帮助开发者建立起内核实战调试的完整思路。

二、问题背景与现象描述

1. 项目背景

平台：NXP i.MX8MP + 定制音频Codec芯片
场景：新定制驱动合入内核，集成多任务并发音频流播放
现象：系统启动后偶发性卡死，无log输出，shell失去响应，串口console阻塞，进程无法切换，只能硬复位

2. 常规排查手段失败

printk 加日志无法输出关键信息
死锁发生后，甚至Magic SysRq都无法唤起
传统netconsole、日志回显无帮助

此时，仅有源码级实时调试工具——KGDB能解决问题。

三、KGDB调试环境配置

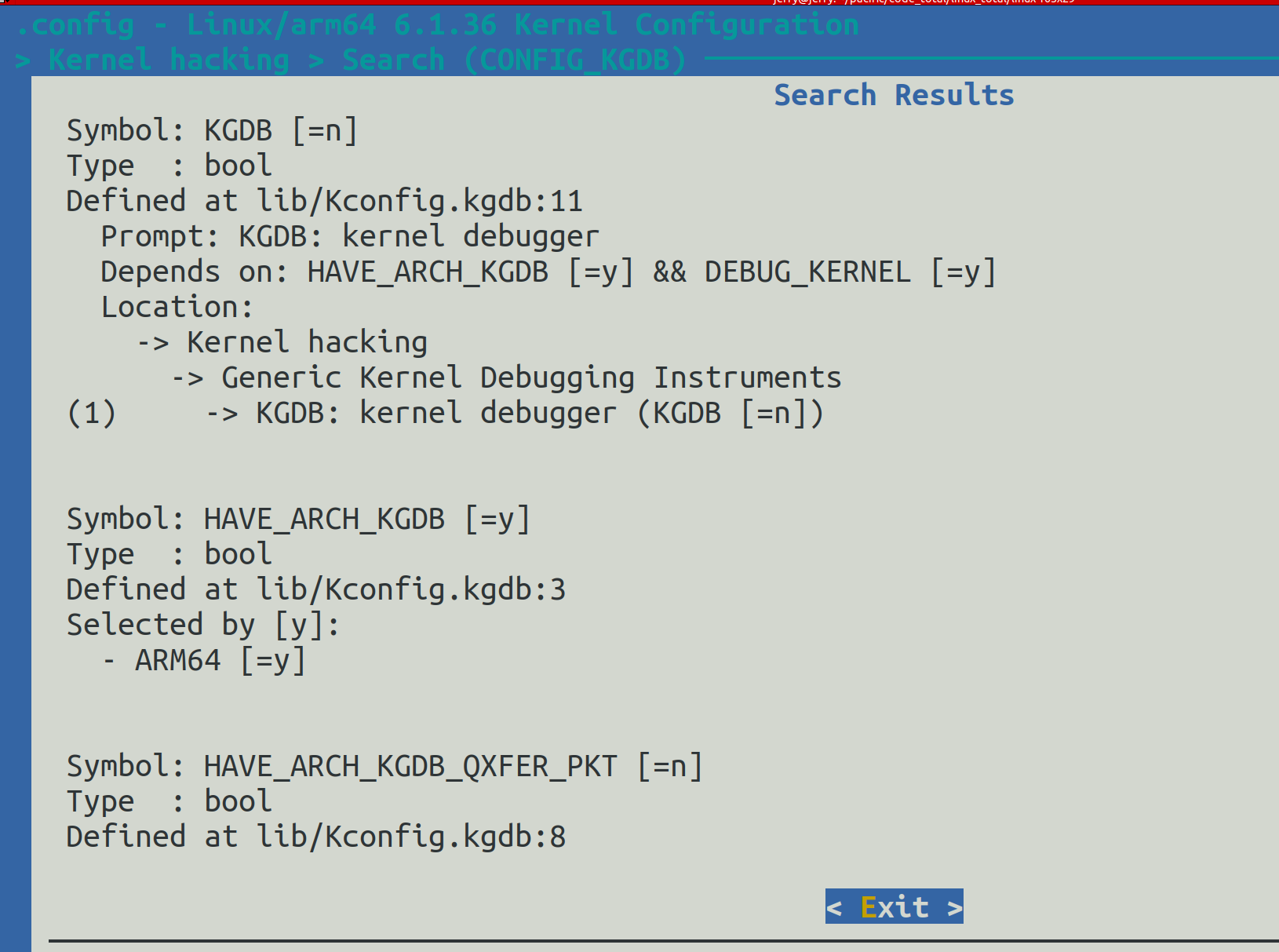

1. 内核配置（menuconfig）

进入 Kernel hacking 菜单，配置如下：

[*] Kernel debugging
[*] KGDB: kernel debugger
<*>   KGDB: use kgdb over the serial console

在这里插入图片描述

2. 启动参数设置

假设开发板UART0为调试口，波特率115200：

console=ttyS0,115200 kgdboc=ttyS0,115200 kgdbwait

kgdboc 指定KGDB调试串口
kgdbwait 系统启动即进入调试等待

3. 硬件连接

开发板 UART0 ↔ 主机 USB转串口（如ttyUSB0）
主机安装交叉GDB（如aarch64-linux-gnu-gdb）

四、KGDB调试实战全流程

1. 启动KGDB，连接主机

开发板加电启动，串口log会出现：

KGDB: Waiting for connection from remote GDB...

在主机上运行：

aarch64-linux-gnu-gdb vmlinux
(gdb) target remote /dev/ttyUSB0

GDB连接后内核挂起，进入调试态。

2. 还原死锁现场——下断点、单步跟踪

2.1 定位可疑入口

经验推测，音频驱动的 probe()、open()、ioctl()、trigger() 等接口存在多线程资源竞争。
在驱动入口设置断点：

(gdb) b audio_driver_probe
(gdb) b audio_playback_trigger
(gdb) b audio_ioctl

继续运行，让系统触发死锁：

(gdb) c

2.2 捕捉死锁时刻

几次尝试后，系统在 audio_playback_trigger() 内停下，分析当前线程调用栈：

(gdb) bt

输出示例：

#0  audio_playback_trigger (substream=0xffff0000234ff500, cmd=1) at drivers/audio/audio_driver.c:430
#1  snd_pcm_do_start (substream=0xffff0000234ff500) at sound/core/pcm_lib.c:2053
#2  __snd_pcm_lib_xfer (substream=0xffff0000234ff500) at sound/core/pcm_lib.c:2208
...
#N  schedule () at kernel/sched/core.c:4566

继续查看当前持有锁对象：

(gdb) p my_audio_lock

发现 my_audio_lock 状态为已被持有（locked=1），但没有释放。

2.3 全局线程/任务排查

GDB支持多线程切换，查看所有线程：

(gdb) info threads

依次切换线程：

(gdb) thread N
(gdb) bt

最终发现另一个内核线程（如kworker/2:1）同样在等待同一个锁对象，并且调用栈停在驱动的 audio_stream_cleanup()。

2.4 死锁链条复盘

分析锁使用代码：

// drivers/audio/audio_driver.c
static DEFINE_MUTEX(my_audio_lock);

int audio_playback_trigger(...) {
    mutex_lock(&my_audio_lock);
    ...
    do_playback();
    ...
    mutex_unlock(&my_audio_lock);
}

void audio_stream_cleanup(...) {
    mutex_lock(&my_audio_lock);
    ...
    do_cleanup();
    ...
    mutex_unlock(&my_audio_lock);
}

通过GDB查看变量、堆栈，推断死锁链：

线程A已持有 my_audio_lock，未及时释放
线程B又请求同一个锁，导致双方互等
死锁触发点与某一并发调度相关

3. 变量/数据结构动态查看与分析

通过GDB命令，动态检查相关结构体/链表：

(gdb) p *substream
(gdb) x/16x 0xffff0000234ff500
(gdb) p my_audio_state

结合代码与变量状态，还原死锁根因：

发现某次异常退出路径中 mutex_unlock() 没有被调用
具体原因是错误处理跳转中遗漏了解锁动作（常见于 goto 错误路径）

4. 现场修正与验证

修改代码：
确保无论何种错误路径退出，均要解锁：

int audio_playback_trigger(...) {
    mutex_lock(&my_audio_lock);
    ...
    if (error) {
        mutex_unlock(&my_audio_lock);
        return -EINVAL;
    }
    ...
    mutex_unlock(&my_audio_lock);
}

或用 goto out 统一出口：

int audio_playback_trigger(...) {
    int ret = 0;
    mutex_lock(&my_audio_lock);
    ...
    if (error)
        goto out;
    ...
out:
    mutex_unlock(&my_audio_lock);
    return ret;
}

5. 重复验证

重新编译驱动/内核，烧录到开发板
再次用KGDB下断点，单步跟踪相关流程
验证死锁已消失，多线程/多进程并发工作流正常

五、GDB调试指令与技巧总结

命令	用途
b func/addr	设置断点
c	继续执行
s/n	单步调试
bt	打印当前线程调用栈
info threads	查看所有线程
thread N	切换到N号线程
p / x / print	查看变量/内存/结构体内容
set var	动态修改变量
call func	调用内核函数（需小心）
info locals	查看局部变量
