深入解析 Yocto 项目的层模型与元数据层

Yocto 项目是一种用于创建嵌入式设备自定义 Linux 系统的协作开源项目，其核心架构基于层模型（Layer Model）进行设计。本文将详细介绍 Yocto 层模型的历史背景、元数据层的定义与关系、层模型的整体架构，以及如何通过实际案例深入理解和运用元数据层。通过直观的图表和实例，帮助读者全面掌握 Yocto 项目中的层模型设计。

---

元数据层的起源与历史背景

在嵌入式开发的早期，构建系统常面临以下挑战：

1. 缺乏模块化：所有的配置与代码混杂在单一文件或目录中，导致维护困难。
2. 代码复用率低：开发人员需重复为不同硬件平台实现相似功能。
3. 协作效率低：团队协作难以分工明确。

为了解决这些问题，Yocto 项目提出了层模型（Layer Model）的设计理念。它将功能抽象为多个独立层（Layer），通过分层管理提升模块化、代码复用率和协作效率。随着 Yocto 项目的发展，这种分层架构逐渐成为嵌入式系统开发的标准。

---

层模型的概念与定义

层模型是一种用于组织和管理元数据的架构。通过层次化设计，开发人员可以根据需求自由组合不同的功能模块。

层的关键特点

• 模块化：每一层独立实现特定功能。
• 灵活性：层与层之间通过明确的依赖关系实现解耦。
• 复用性：通用层可被多个项目共享。
• 可扩展性：开发者可以基于已有层轻松添加新的功能模块。

层与元数据层的关系

在 Yocto 项目中，元数据层是层模型的基本组成部分。元数据层的作用主要体现在以下几个方面：

1. 定义构建逻辑：通过 recipes（配方）和 classes（类）定义构建过程和依赖。
2. 提供平台支持：硬件抽象层通过元数据描述平台特定的配置和驱动。
3. 整合功能模块：功能扩展层通过元数据为系统添加特定的框架或库。
4. 控制构建优先级：通过 layer.conf 设置层的优先级和依赖关系，确保构建顺序合理。

---

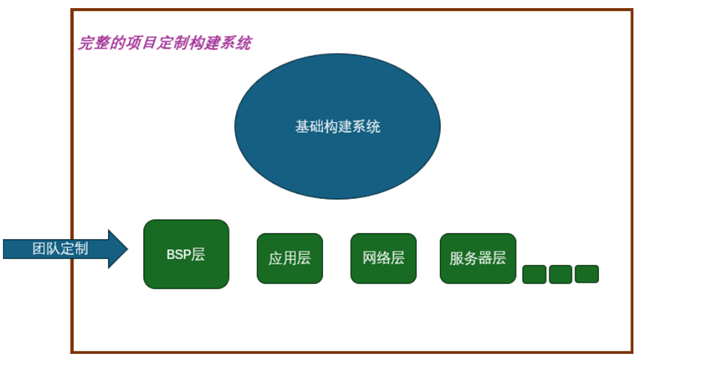

层模型的整体架构

一个典型的 Yocto 层模型包括以下层次：

1. 基础层（Base Layer）

   • 提供核心工具、类和配方。
   • 例如：meta 层。

2. 硬件抽象层（HAL，Hardware Abstraction Layer）

   • 定义硬件相关的驱动与配置。
   • 例如：meta-freescale、meta-intel。

3. 功能扩展层（Feature Layer）

   • 提供额外的功能模块，如框架和库。
   • 例如：meta-python、meta-qt5。

4. 分发层（Distribution Layer）

   • 定义分发策略与全局配置。
   • 例如：meta-poky、meta-yocto。

5. 应用层（Application Layer）

   • 定制特定应用程序的支持。
   • 例如：meta-app。

6. 自定义层（Custom Layer）

   • 开发者根据项目需求创建。
   • 通常以 meta- 为前缀。

层之间的依赖关系

+-------------------------+
| 应用层 (meta-app)       |
+-------------------------+
| 功能扩展层 (meta-qt5)  |
+-------------------------+
| 硬件抽象层 (meta-bsp)  |
+-------------------------+
| 基础层 (meta)          |
+-------------------------+

每一层依赖下方的层提供的功能。例如，应用层需要依赖功能扩展层提供的库支持，而功能扩展层则依赖硬件抽象层的驱动支持。

---

元数据层的作用

元数据层在层模型中不仅是功能的实现单元，还扮演着以下关键角色：

1. 支持系统构建：通过描述平台配置和构建流程，确保系统可以顺利生成。
2. 增强功能扩展：通过模块化设计，为项目添加多样化的功能模块。
3. 降低维护成本：独立的元数据层设计使得开发者可以轻松更新和管理特定功能，而无需影响其他层。
4. 促进团队协作：团队可以分工创建和维护不同的元数据层，从而提高效率。

---

元数据层的结构与组织

每个元数据层采用标准化的目录结构，以下是一个典型示例：

meta-example-layer/
├── conf/
│   └── layer.conf
├── recipes-example/
│   ├── example/
│   │   ├── example_1.0.bb
│   │   └── files/
└── classes/

1. conf/layer.conf
   • 定义层的名称、优先级和依赖关系。
2. recipes-*
   • 包含具体的配方文件。
3. classes/
   • 自定义 .bbclass 文件，用于封装构建逻辑。

---

案例：创建一个自定义层

以下是创建自定义层的完整步骤：

1. 使用工具创建新层：

   bitbake-layers create-layer meta-my-layer


2. 配置 bblayers.conf 文件：
   在文件中添加新层路径：

   BBLAYERS += "${TOPDIR}/meta-my-layer"


3. 创建配方：
   在 recipes-example/example 目录下创建 example_1.0.bb 文件，内容如下：

   DESCRIPTION = "Example Recipe"
   SRC_URI = "file://example.tar.gz"


4. 测试构建：
   使用 bitbake 工具验证新层的配方：

   bitbake example


---

图表示例：元数据层的依赖与优先级

元数据层之间的依赖通过 layer.conf 中的以下关键变量实现：

• BBFILE_PRIORITY
  控制配方解析的优先级。

• LAYERSERIES_COMPAT
  指定支持的 Yocto 版本。

下图展示了多个元数据层的优先级关系：

+-------------------+--------------+
| 层名称            | 优先级       |
+-------------------+--------------+
| meta-my-layer     | 90           |
| meta-qt5          | 80           |
| meta-freescale    | 70           |
| meta              | 50           |
+-------------------+--------------+

---

结语

Yocto 项目的层模型通过模块化设计提供了高效的系统构建方式。理解层模型的历史渊源、结构设计与实际应用，将有助于开发者灵活定制嵌入式 Linux 系统。通过实际操作与最佳实践，您可以充分发挥 Yocto 项目的强大功能，为复杂的嵌入式项目提供高效解决方案。
