分享一个RS触发器的趣味介绍

触发器电路仿真与硬件实现 RS触发器(Reset-Set触发器)是一种基本的数字电路元件,常用于存储和传递二进制信息。它由两个互补的交叉耦合反馈回路组成,通常使用两个非门(NOR门)实现。RS触发器有两个输入端,一个是复位(Reset)端,另一个是设置(Set)端。其输出表示触发器的状态,即"R"(复位)或"S"(设置)。S=0, R=0: 保持状态,不发生变化。S=0, R=1: 复位状态,输出为逻辑低。S=1, R=0: 设置状态,输出为逻辑高。S=1, R=1: 不允许状态,输出未定义。 阅读详情

这段时间看到一个对触发器比较有意思的介绍,记录一下

他是用两个或非门和一个灯泡进行举例的,如下图

初始状态下,灯泡熄灭,且两个开关都属于断开状态

先将蓝色或非门的开关闭合,红色或非门开关继续保持断开,如下图

由于蓝色或非门的一端输入为1,另一端无论输出什么,最终输出都为0,此时小灯泡是熄灭状态

下面将红色或非门的开关闭合,蓝色或非门的开关断开,情况如下

由于红色或非门的一端输入为1,另一端无论输入什么,输出都为0

此时,蓝色或非门由于开关的断开,两个输入端都是0,所以蓝色或非门最终输出1,灯泡被点亮

接下来,断开红色或非门的开关,如下图

两个开关都断开,但由于蓝色或非门的输出端被接入被接到红色或非门的输入端,导致红色或非门的一个输入端为1,所以此时红色或非门的输出为0,从而使得蓝色或非门的两个输入端都是0,最终导致蓝色或非门的输出还是1,灯泡继续被点亮

此时,无论红色或非门的开关是闭合还是断开,蓝色或非门的输出始终为1

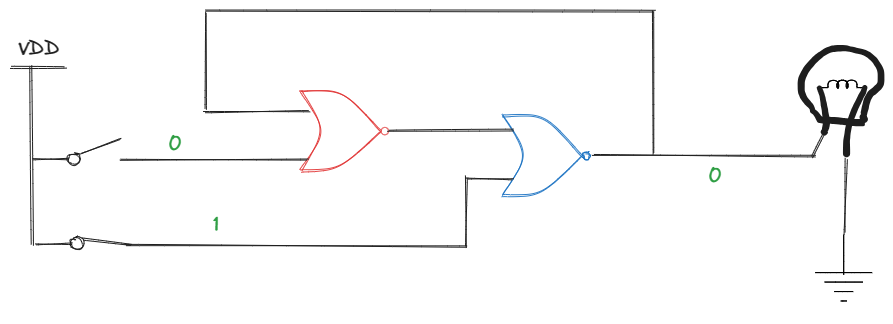

如果想让灯泡熄灭,只需要将蓝色或非门的开关闭合即可,如下图

蓝色或非门一端为1,则最终输出一定为0

再断开蓝色或非门的开关,如下图

由于蓝色或非门的输出接到红色或非门的输入,此时红色或非门的两个输入端都是0,则红色或非门的输出为1,导致蓝色或非门的输入端有一个1,最终蓝色或非门输出0

此时蓝色或非门的开关无论是闭合还是断开,蓝色或非门的输出都是0

将这个情况总结一下:

  • 闭合红色或非门的开关后,灯泡被点亮,断开此开关后,灯泡依旧亮着
  • 闭合蓝色或非门的开关,灯泡熄灭,闭合次开关后,灯泡依旧熄灭

当两个开关同时闭合时,情况如下

此时灯泡熄灭

这个情况就与RS触发器有些相似

联系灯泡的例子,红色或非门的开关相当于RS触发器的S(set)端,用于置1;

蓝色或非门的开关相当于RS触发器的R(reset)端,用于清0

RS触发器的两个输出 Q和 Q‾\overline{Q}Q​ ,Q‾\overline{Q}Q​是Q的取反

当S=1,R=0时,Q=1,Q‾\overline{Q}Q​=0对应红色或非门开关闭合,蓝色或非门开关断开

当S=0,R=1时,Q=0,Q‾\overline{Q}Q​=1对应红色或非门开关断开,蓝色或非门开关闭合

当S=0,R=0时,Q和Q‾\overline{Q}Q​保持,对应两个或非门的开关都断开

当S=1,R=1时,按理说此时Q=0,Q‾\overline{Q}Q​=0,对应两个或非门的开关都闭合

但由于约定,Q‾\overline{Q}Q​是Q的取反,自然不能出现Q=0,Q‾\overline{Q}Q​=0的情况,因此,约定RS触发器R和S不能同时为0

最后给出RS触发器的真值表
