第十届蓝桥杯嵌入式赛前准备（二）

2、模块配置

2.1、开发板

2.1.1、LED

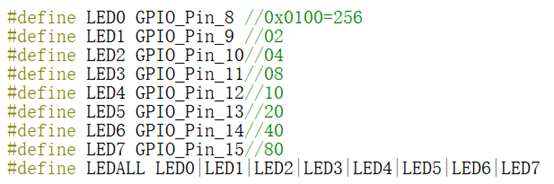

头文件
vu16 g_ledstate = 0xffff;

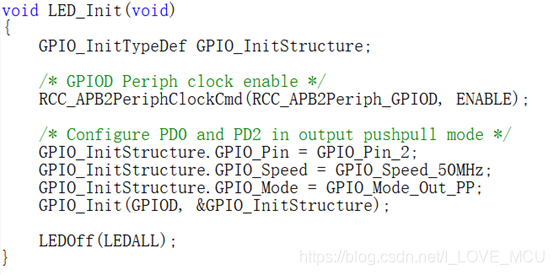

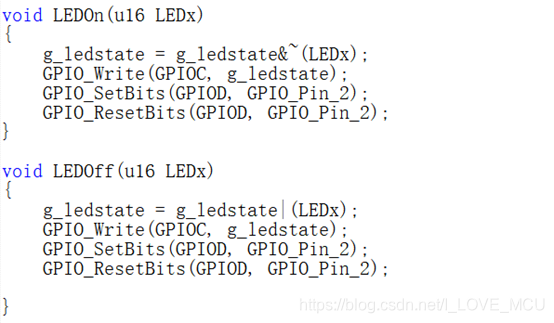

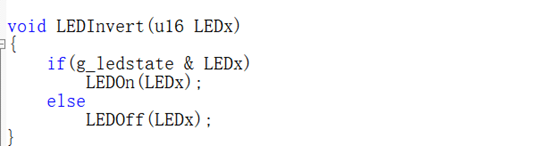

函数文件



IO为PC9-PC15 GPIO_Mode_Out_PP
74HC573控制管脚为PD2 ，GPIO_Mode_Out_PP，高电平时透传，低电平时锁存

2.1.2、KEY

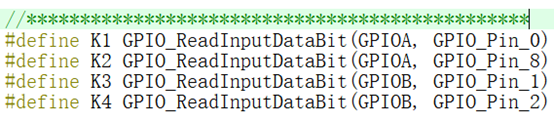

头文件

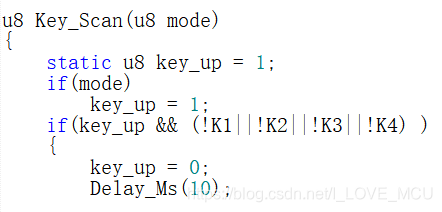

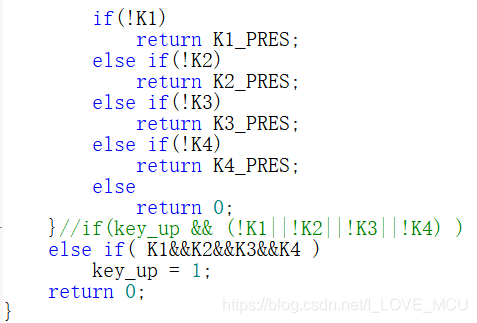

单击扫描函数


按键按下的时候，按键的值是0

单击双击思想
采用状态机思想。
若按下，则将状态记为按下；
若松开，若读取状态为按下，将状态记为松开。
读取flag，若为无活动状态，flag记为按下第一次等待状态；
若为第一次等待状态，按键标志为双击，清除等待时间，flag记为无活动状态；
若flag为第一次等待状态，递增等待时间。若等待时间超过阈值，将按键标志为单击，清除等待时间，将flag记为无活动。
其中等待时间影响单击的反应时间，若记为8,50ms刷新一次，时间为400ms
长按短按思想
按键每隔50ms扫描一次。按下时，若按下次数等于16次，标记长按；松开时，若按下小于16次，标记短按。在松开后，清除按下次数。如要求长按时一直进行置位，则在每次长按标记后，将计数次数改为15次。次数使用静态变量。

上述两种思想产生按键标志位，通过函数刷标志位产生相关操作

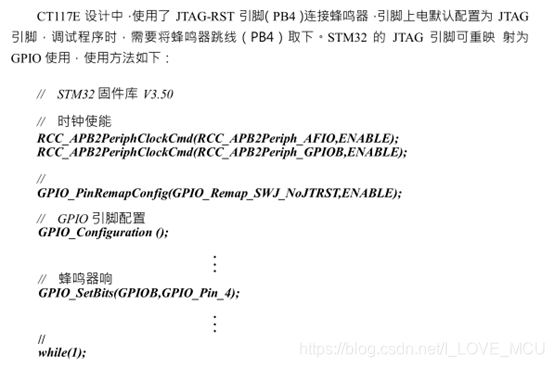

2.1.3、BEEP

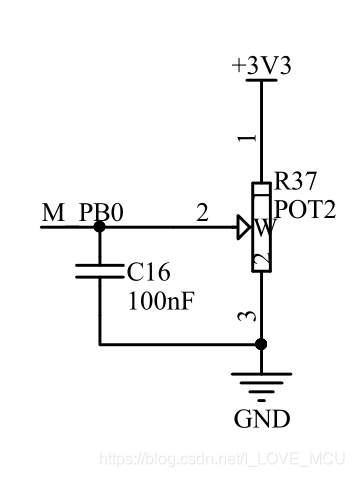

2.1.4、Variable Resistance

PB0为ADC的通道8

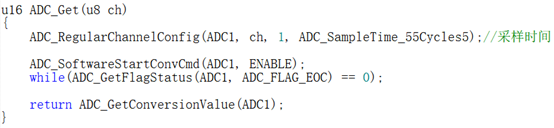

2.1.5、ADC

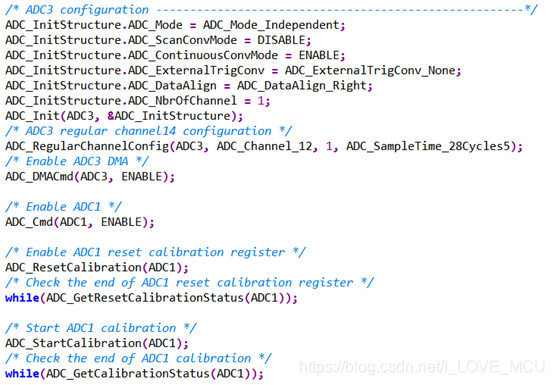

3.5库->ADC->3ADCs_DMA
需要将adc的时钟6分频降到14M以下



复位

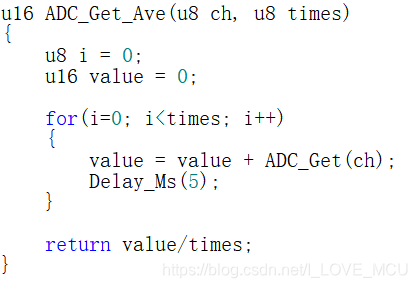

自己写

3.5库->ADC->AnalogWatchdog

2.1.6、USART？

3.5库->USART->Interrupt

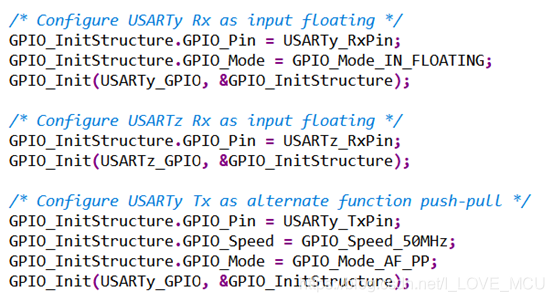

IO口配置

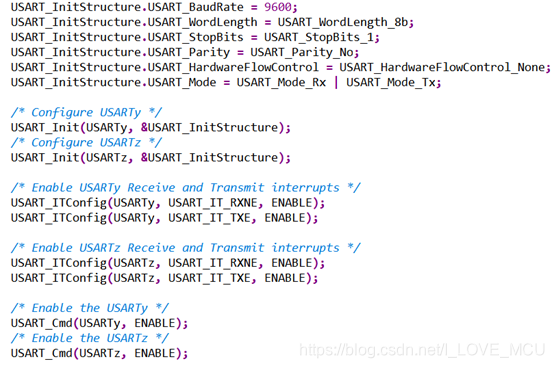

串口配置

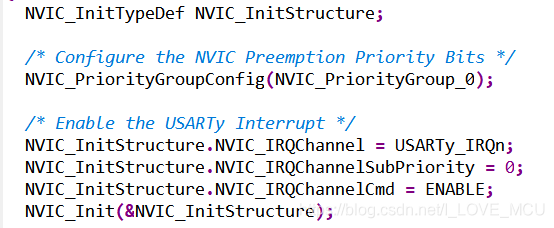

中断优先级配置

中断优先级分组配置一次就好

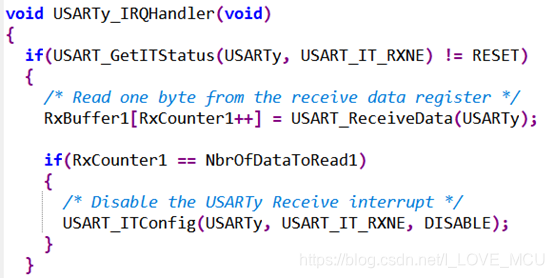

中断服务函数

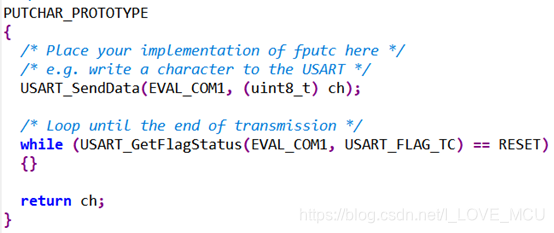

printf文件下(配合勾选)

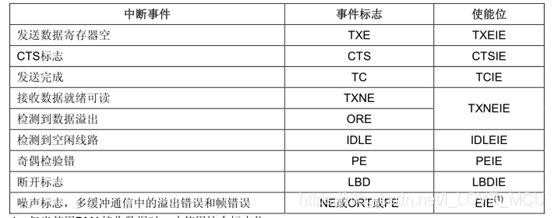

中断

第一次使用清楚发送完成TC标志
