关于RS232与RS485通信协议的异同

目录

RS232协议

RS485协议


RS232协议

RS232协议是由串口这个知识点衍生而来的,众所周知,串口通信usart通信采用RS232/RS485通信,区别是RS232、RS485是一种通信协议,它规定了电平信号、数据格式、通信速率等规定;

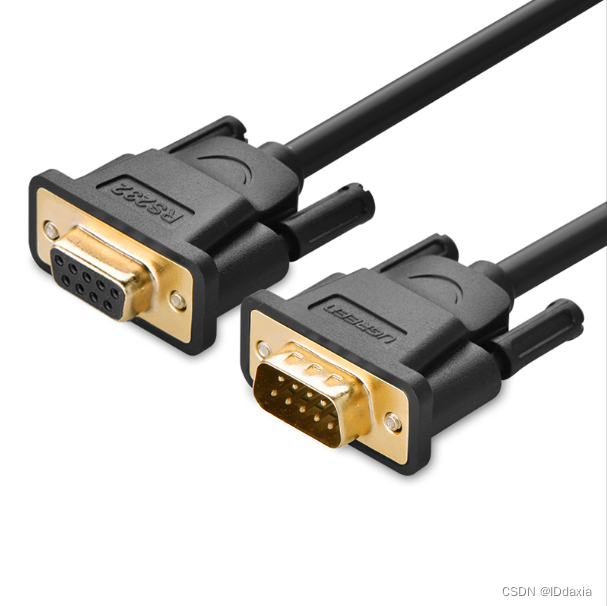

RS232一般采用D型9头的插座和插头进行物理连接如下图:

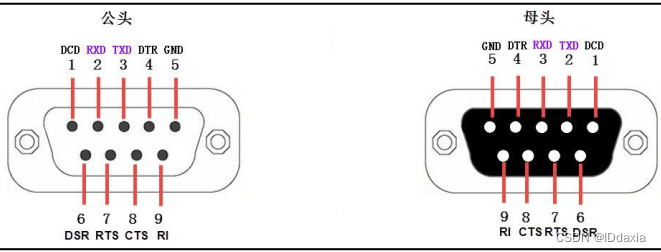

 DB9插座还分公头和母头,如下图:

这些针脚的具体功能可能会根据不同的应用和设备有所变化,但以上是DB9接口的常见用法。

首先RS232是全双工通信,它不同于RS485的半双工通信,RS232可以同步接收和发送信息,它即可以同步通信,也可以异步通信(全双工与半双工的区别就像双向来返的车道与单向来返的车道一样,同步通信就像做家务时,等水烧开在扫地;而异步通信就像一边扫地一边等水烧开)

RS232的通信速率相对较低,一般在

着计算机在工业的广泛应用控制局域网络也深入应用到各行各业之中现行的诸多控 制系统若采用单机控制方式已越来越难以满足设备控制的要求因为往往我们所控制的设备 只是整个系统的一个基本单元它既需要外部输入一些必要的信息同时也需要向外部输出自 身的运行参数和状态所有这些都要求我们采用控制网络技术将众多设备有机地连成一体以 保证整个系统安全可靠地运行目前在我国应用的现场总线中RS-485/RS-422 使用最为 普遍当用户要将基于标准的RS-232 接口设备如PC 机连接至由RS-485/RS-422 构成 的通讯网络时则必须作RS-232和RS-485/RS-422之间的电平转换传统的做法是在设备 内扩展一个通讯适配卡由通讯适配卡实现电平转换内部主机再通过并行总线读出或写入数 据显然这种设计方法存在下列缺点 A.由于适配卡是基于某一种总线标准扩展的而不是基于RS-232电平标准所以其应用 范围受到限制只能一种适配卡适用一种总线如ISA 适配卡不可能插入STD总线或用户自 定义的总线其通用性较差 B.虽然实现的仅仅是电平转换但是由于需要考虑扩展总线的接口和增加一个标准的 UART 并且需要占用系统的其它宝贵资源使硬件和软件变得过于复杂 C.复杂的硬件设计大大增加了元器件的数目和电路板面使适配卡的成本过高 D.由于采用内置插卡方式使变更通信方式比较麻烦如将半双工通信方式设置为全双工 方式等另外维修和测试也比较麻烦 E.对于现有的基于RS-232的设备在无法变动系统软件和硬件的情况下显然适配卡无 法将这些设备连成基于RS-485或RS-422通信网络的分布式系统为了克服上述缺点同时考虑到RS-232 接口的自身特点我们设计了一种小巧的无须外部供电的智能收发转换器实 现RS-232和RS-485/RS-422之间的电平转
