电机番外篇----电机驱动芯片

一、L298N

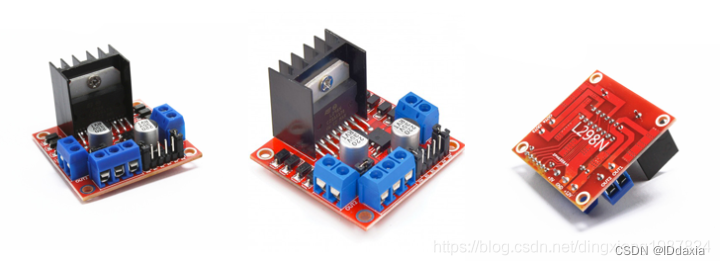

L298N电机驱动芯片是由意大利芯片公司SGS-Thomson Microeletronics（简称ST意法半导体公司）生产的一款电机驱动芯片。

1，L298N是什么

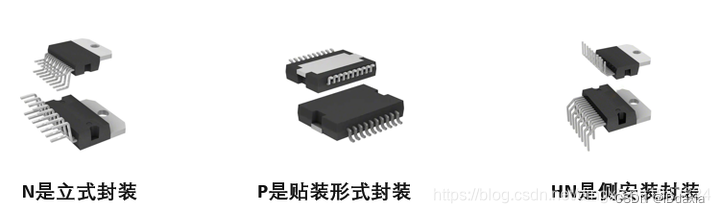

L298N电机驱动芯片是由Multiwatt封装，N是L298的封装标识符。还有另外不同的封装方式：

1. P立式封装
2. HN侧安封装



	L298N技术参数
工作电压	DC 46V（max)
工作温度	-25°~130°C
电源电压	4.5V~7V
耗散功率	25000mW
输出电流	4A（MAX）、瞬间峰值电流可达3A、持续工作电流为2A
控制方式	TTL逻辑电平信号
Pin脚数	15
输出接口数	4
通道数	2
主要特点	发热量低、抗干扰能力强、驱动能力强、可靠性高（过热自断和续流保护二极管）

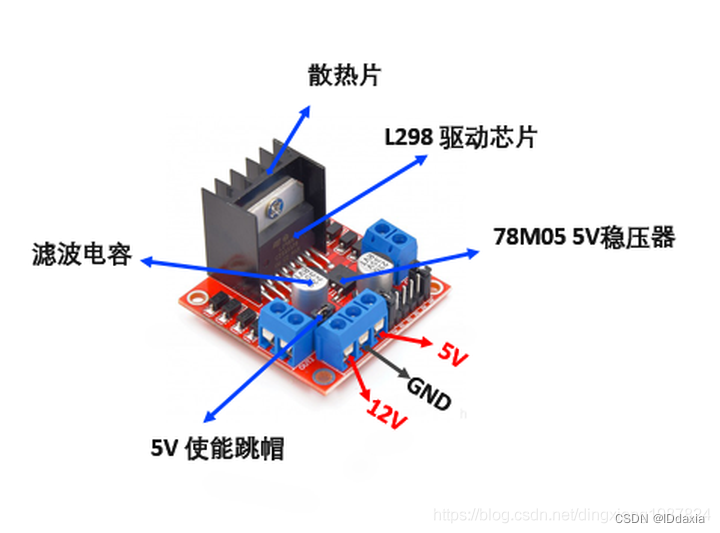

2、L298N的组成

L298N电机驱动芯片由两个核心组件构成（重点讲讲78M05的特性和使用）：

• L298N驱动芯片
• 7805稳压芯片

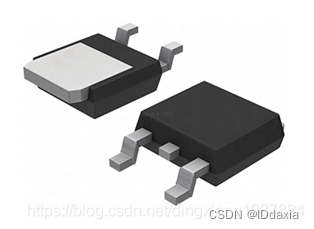

 78M05稳压器

 7805是一种三端口高性能线性稳压器，具有多种保护功能。有三个端口分别是输入端子、公共端子、输出端子。以TO-220封装

<

	78M05技术参数
输入电压	35V
输出电压	5V
输出电流	0.5A（MAX）
工作温度	-65°~150°C
引脚数	3
