英锐芯-音频功放在臂式血压计里的应用

01

血压计是测量血压的仪器，又称血压仪。血压计主要有听诊法血压计和示波法血压计。

听诊法血压计主要有：水银血压计（压力计）、弹簧表示血压计(压光柱血压计、光显血压计、液晶血压计)

示波法又叫振荡法，它的原理是获取在放气过程中产生的振荡波，通过一定的软件计算法得出血压值。绝大多数电子血压计均是采用示波法原理来设计的。

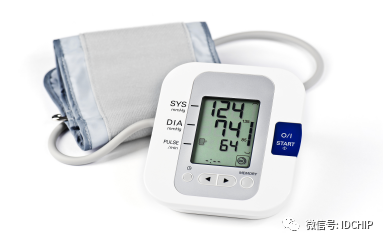

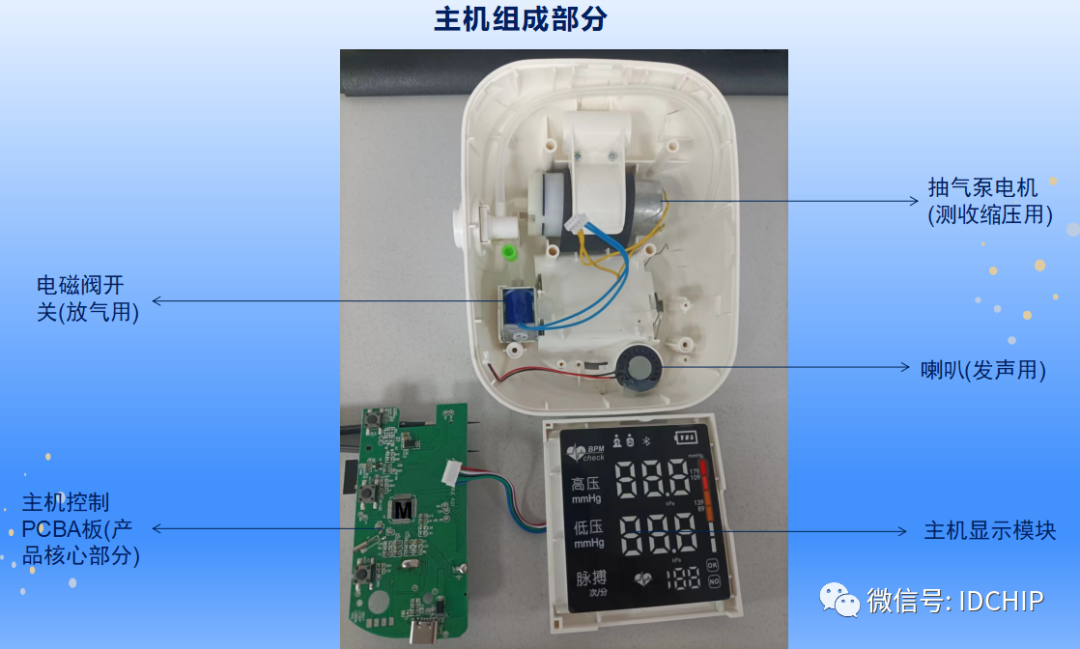

上臂式电子血压计

弹簧表式血压计

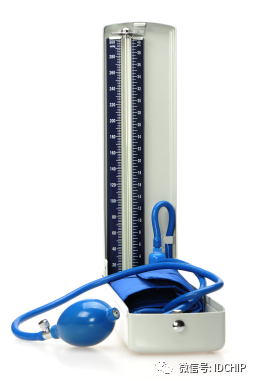

水银血压计

手腕式电子血压计

02

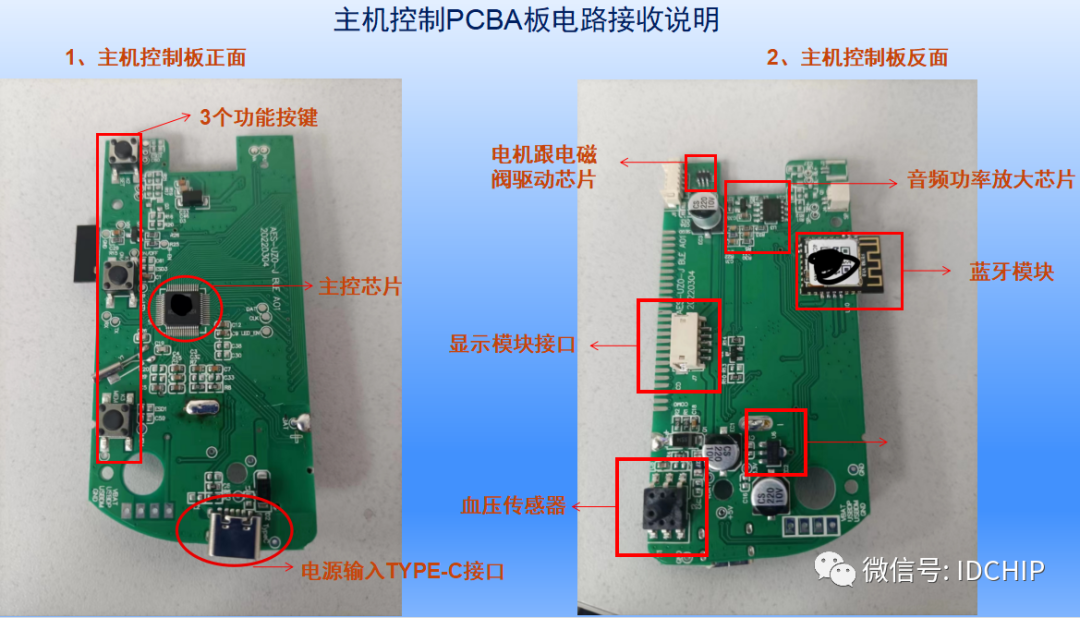

音频功率放大器芯片介绍与应用

  8002A是一款AB类，单声道带关断模式，桥式音频功率放大器。在输入1KHZ，5V电压供电时，最大驱动功率为3W(4欧负载，失真度为10%)

1、输出功率高

2、应用电路简单，外围器件少

3、关机模式下功耗低

4、灵活的外部增益可调

5、芯片带过热保

6、独立的使能开关控制脚

03

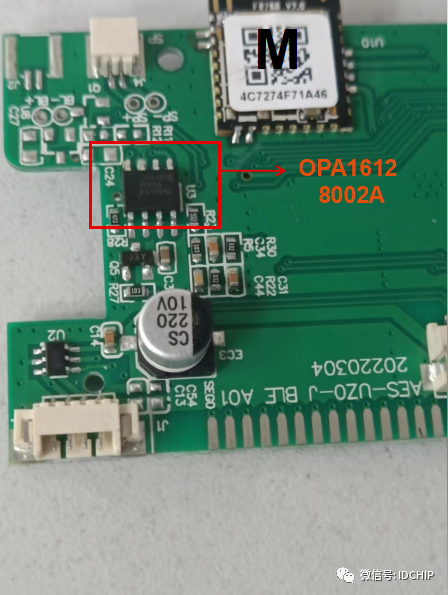

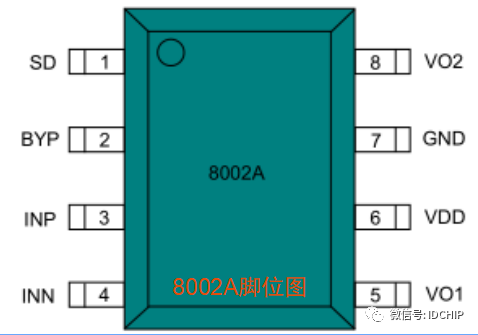

8002A音频功率放大器芯片应用

1	SD (关断脚)     高电平关断，低电平工作
2	BYP(Bypass)   内部共模电压旁路电容
3	NC (空脚)
4	INN                模拟输入反相端
5	VO1               模拟反向输出端
6	VDD               正电源输入端
7	GND               电源地
8	VO2                模拟同向输出端

参数命名说明

CB ：VDD/2 参考电压BYPASS引脚滤波电容

Ci：输入耦合电容，主要用于隔离运放输入直流电压，同时还与输入电阻构成高通滤波器

Ri ：输入电阻，与R f 一起设置闭环增益的输入电阻，同时还与C i 形成了高通滤波器

RF ：反馈电阻，与R i 共同设置闭环增益的反馈电阻

CS ：提供电源滤波器的电源旁路电容

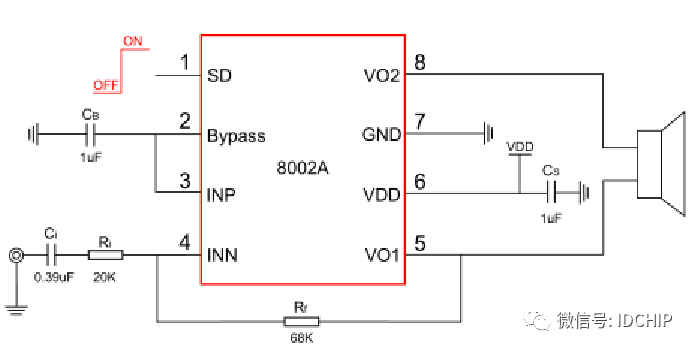

8002A音频功率放大器芯片外围元件参数选择

CB电容的选择 ：

Cb 电容是VDD/2 参考电压BYPASS引脚滤波电容，该电容的大小会影响功放从非工作状态到正常工作状态的延时时长，平常我们遇到的上电冲击声或者功放从关断切换到使能模式后会出现的POP声以及客户遇到的开机语音只能播放一部分，都是因为这个电容参数没有匹配好。我们参考电路给的是1uF,具体还得根据实际的应用来最终确定数值。

Ci电容的选择：

输入电容跟输入电阻形成一个高通滤波器，建议输入电容不要用的太大，否则声音不够清晰。 这个电容也不要太小，否则功率上不去。该电容一般用建议0.1uF的就可以了。

Ri的选择：

输入电阻跟输入电容形成一个高通滤波器，同时反馈电阻与输入电阻的比值决定了功放的输出增益 所以输入电阻的参数选择至关重要。具体数值根据实际的应用来选择调试。我们一般建议输入电阻范围值8.2K到22K。

Rf电阻的选择：

反馈电阻与输入电阻的比值决定功放芯片的输出增益，所以这个电阻的阻值建议是输入电阻阻值的 3-5倍是比较理想的。放大倍数不一定越大越好，太大输出音频信号会失真。

Cs电容的选择：

对于任何功放，恰当的电源旁路选择是低噪声性能和过高电源过滤至关重要的。Bypass和电 源管脚电容的位置应尽量接近芯片。大的电源旁路电容的增加可以提升低频时的THD+N，这也应归咎于电容的增加提高了电源的稳定性。典型应用10uF和0.1uF的旁路电容于5V电源，来提高电源的稳定性，但不仅仅局限于8002A的电源旁路。旁路电容尤其是Cb的选择，依赖于低频 THD+N，系统成本和尺寸的折中考虑。
