PART1
可穿戴设备功放选择遇到的烦恼
01 功率不够足
市场上面很多应用在可穿戴设备上面的功放芯片,他们的规格书上面标的是3W或5W,实际测量发现3W的功放也就1W左右,5W的有就也就2W左右。这些虚的信息给硬件工程师带来很大困扰。大大延长了项目开发周期。
02
芯片封装太大
可穿戴设备内部空间小,而普通SOP8封装的功放芯片会比较大,会占用比较大的PCB面积,导致PCB在设计的时候很难再做小。
03
芯片关机功耗不够低
可穿戴设备的内部空间小,所以只能用小容量的锂电池,如果功放的关机功耗大,就会大大减小穿戴设备的待机时间。
04
芯片抗干扰不强,音质差
可穿戴设备里面的PCB板子比较小,抗干扰不强的功放芯片会受到高频信号干扰而产生杂音,导致音质差体验效果不佳。
PART2
AD8107帮你解决一切烦恼
AD8107研发的契机
遵循公司产品研发不忘初心,立足脚下,实事求是,解决客户痛点的理念,我们设计出了AD8107,该芯片主要应用在智能穿戴设备、儿童辅助学习机上面。
AD8107有哪些特点
-
AD8107功率高(3Ω负载,1KHz频率,THD+N<10%(3W),THD+N<1%(2W)
-

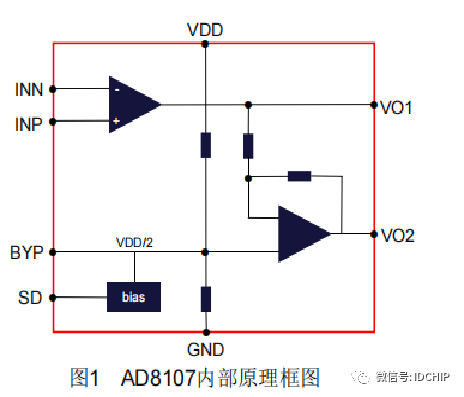

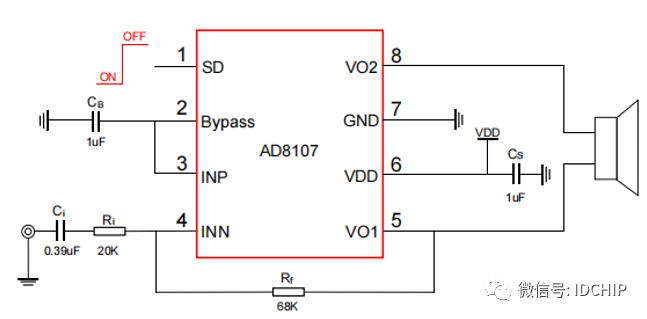

AD8107应用电路简单,只需3个电容2个电阻就可以完成应用电路设计。
-

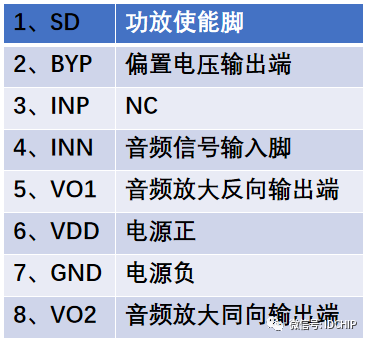

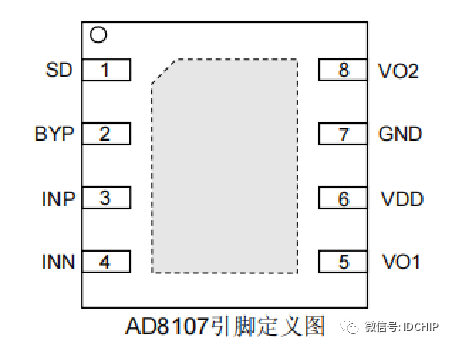

AD8107封装小(DFN8L
