图解vins后端边缘化

最新推荐文章于 2023-11-13 11:51:46 发布

原创

最新推荐文章于 2023-11-13 11:51:46 发布 · 1.7k 阅读

37 ·

CC 4.0 BY-SA版权

文章标签：

#计算机视觉

后端代码逻辑

在这里插入图片描述
vins后端大部分代码集中在optimization函数中，而此函数中的边缘化占据相当一部分内容。

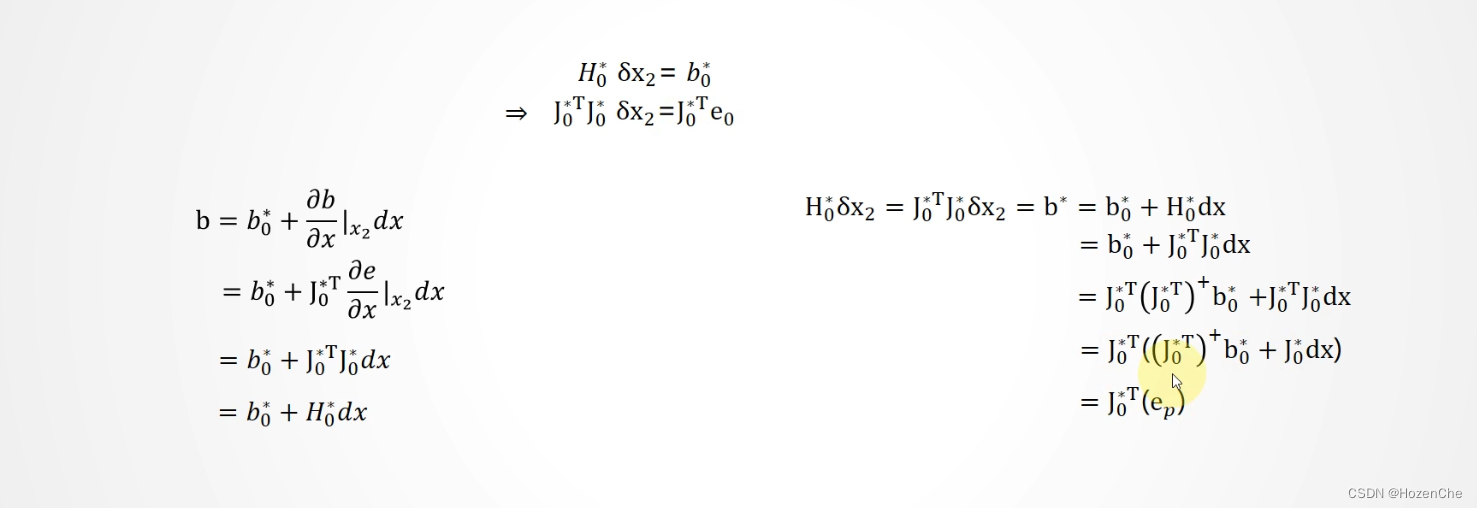

对边缘化后Hδx=b的处理

![12123](https://img-blog.csdnimg.cn/0d3643f28b6b4d0fbe794fe0b788e8cf.jpeg#pic_center

因为对于ceres，传入的是雅可比和残差进行迭代，所以首先需要对边缘化后的hessian矩阵进行分解，得到雅可比，又因为残差e0是不断变化的，所以对b在b0*处展开，然后经过运算得到残差ep。

边缘化中H(x1,x2)=b中两个x的选取

以vins举例，假如次新帧为关键帧，此时需要边缘化掉最老帧，需要注意两个x需要有联系。x1为想要边缘化掉的帧的位姿，路标点，速度，x2为后一帧的相应量。

VINS边缘化步骤总结

在这里插入图片描述
对以上步骤的详细解释与推导可以参考
