MDK 5.25 新建 STM32开发环境

最新推荐文章于 2025-07-15 10:12:19 发布

原创最新推荐文章于 2025-07-15 10:12:19 发布 · 3.6k 阅读

17 ·

CC 4.0 BY-SA版权

STM32 专栏收录该内容

4 篇文章

订阅专栏

本文详细介绍使用MDK5.25进行STM32F10x系列微控制器的开发过程，包括安装配置、创建工程、添加文件、宏定义、路径设置、编译及下载等关键步骤。

文章目录

MDK 5.25 下载链接：https://pan.baidu.com/s/1-Qwf0Ggtj33SjNUe07kjYg
提取码：7wgf

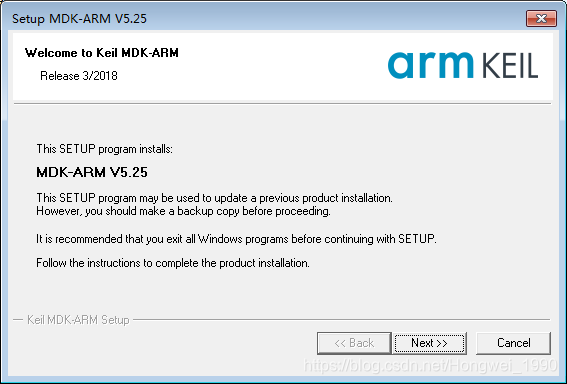

1、安装mdk525.exe；

在这里插入图片描述

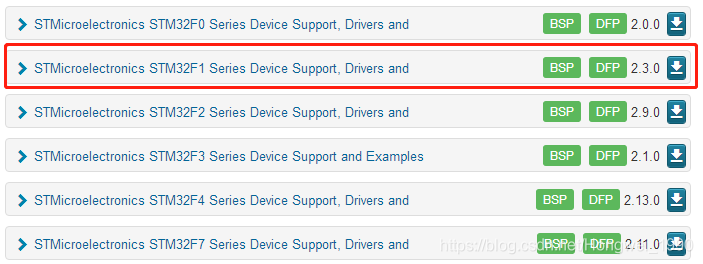

2、下载离线的 `.pack` 器件支持包

下载离线的.pack器件支持包，单击右侧按钮下载；
在这里插入图片描述

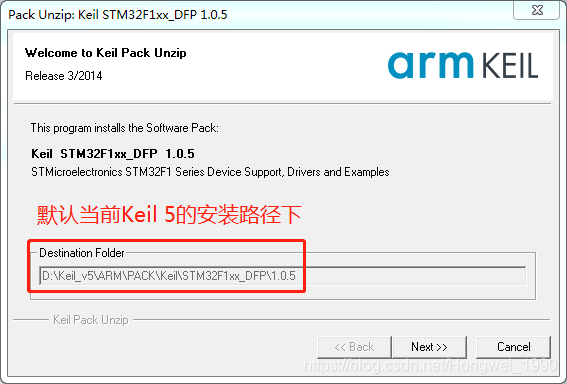

3、双击安装 `.pack` 器件支持包

下载后双击文件，按照默认路径安装（当前keil 5安装路径）；
在这里插入图片描述

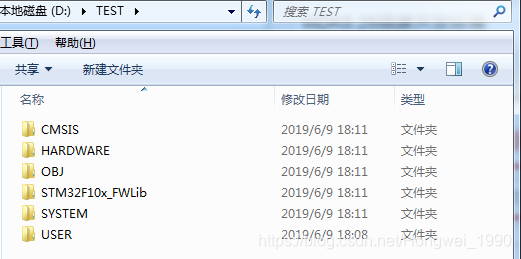

4、新建【TEST】工程文件夹

新建【TEST】工程文件夹，再新建【子文件夹】；
在这里插入图片描述

序号	目录	作用
1	CORE	固件库核心`core_cm3`、启动文件`startup`
2	HARDWARE	硬件外设
3	OBJ	目标文件
4	STM32F10x_FWLib	固件库文件
5	SYSTEM	系统
6	USER	工程文件

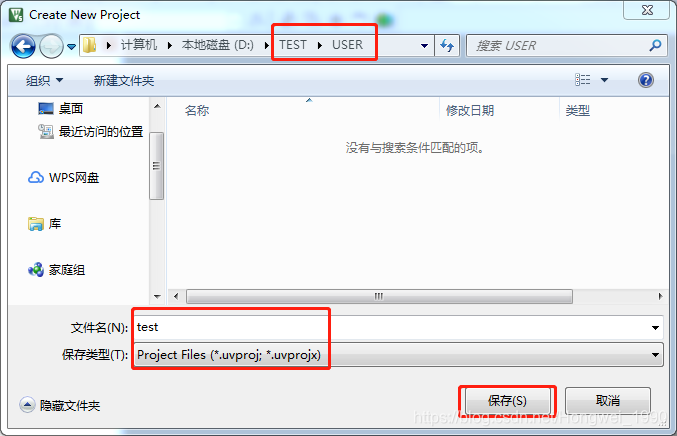

5、新建 MDK 5工程；

打开MDK 5，单击【Project】—>【New Uvision Project】，【保存】到预先建立的【TEST】工程文件夹的子文件夹【USER】。
在这里插入图片描述

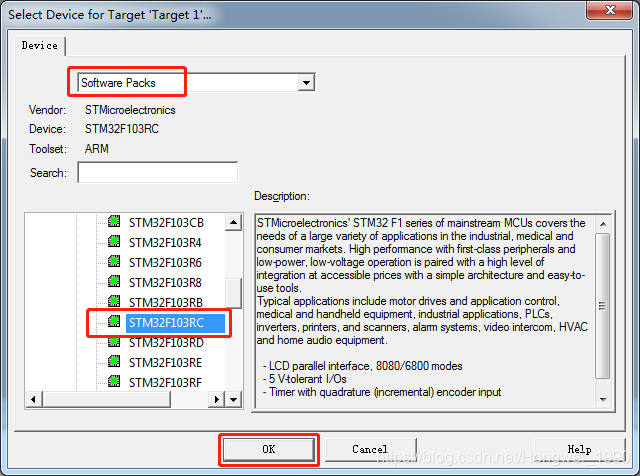

6、选择对应的开发器件；

在这里插入图片描述

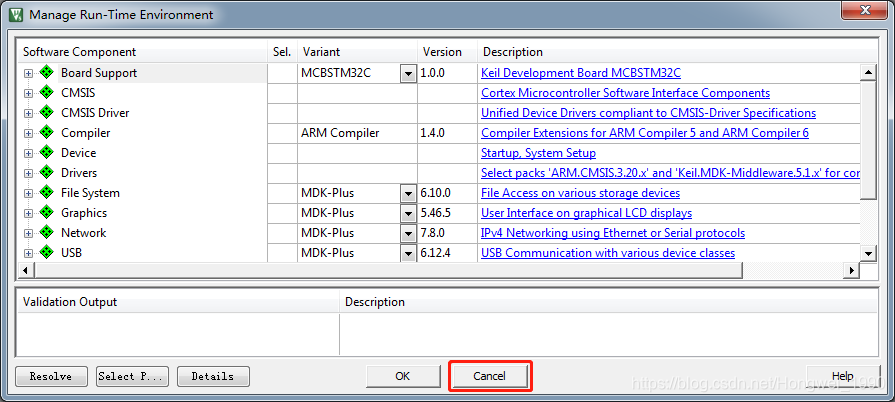

7、MDK会弹出【Manage Run-Time Environment 】对话框，单击【Cancel】；

在这里插入图片描述

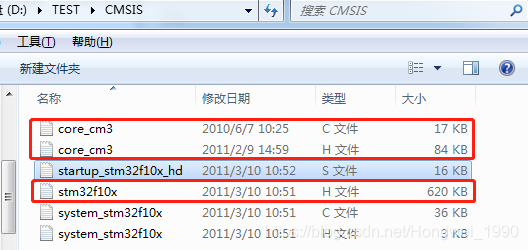

8、复制【CORE】需要的文件；

打开官方固件库包【STM32F10x_StdPeriph_Lib_V3.5.0】
（1）把Libraries\CMSIS\CM3\CoreSupport下的core_cm3.c和core_cm3.h复制到【CORE】。
（2）DeviceSupport下的startup_stm32f10x_hd.s启动文件，复制到【CORE】。
如图所示：
在这里插入图片描述

9、获取固件库外设驱动

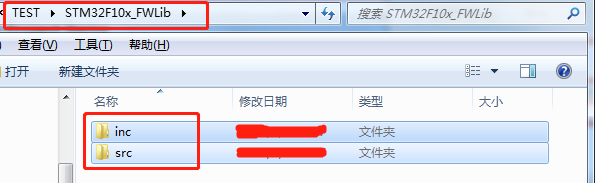

把【STM32F10x_StdPeriph_Driver】下的【inc】和【src】文件夹复制到【STM32F10x_FWLib】，如图所示：
在这里插入图片描述

10、复制【USER】需要的文件；

（1）把【STM32F10x_StdPeriph_Lib_V3.5.0\Project】的【STM32F10x_StdPeriph_Template】下的stm32f10x_conf.h，stm32f10x_it.c，stm32f10x_it.h，system_stm32f10x.c，system_stm32f10x.h复制到【USER】目录；
（2）把STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x目录下的stm32f10x.h，复制到【USER】

序号	文件	功能
1	`system_stm32f10x.c` `system_stm32f10x.h`	设置系统时钟以及总线时钟
2	`stm32f10x.h`	主要是系统寄存器定义申明以及包装内存操作（相当重要，只要你做 STM32 开发，你几乎时刻都要查看这个文件相关的定义）
3	`stm32f10x_conf.h`	启用/禁用外设头文件的包含
4	`stm32f10x_it.c` `stm32f10x_it.h`	用来编写中断服务函数（其实中断服务函数也可以随意编写在工程里面的任意一个文件里面）

在这里插入图片描述

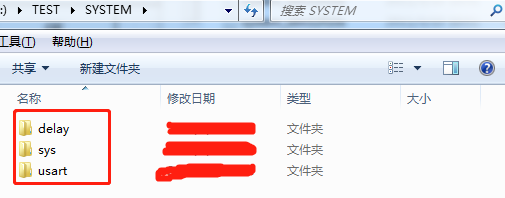

11、开发板例程的【SYSTEM】的3个文件夹：delay，sys，usart

开发板例程的 SYSTEM 的3个文件夹 delay、sys、usart 复制到 SYSTEM ；
在这里插入图片描述

序号	目录	作用
1	delay	实现系统的延时功能（1）`void delay_init(void)` （2）`void delay_us(u32 nus)` （3）`void delay_ms(u16 nms)`
2	sys	`sys.c`，`sys.h`
3	usart	`usart.c`，`usart.h` 用于串口的初始化和中断接收

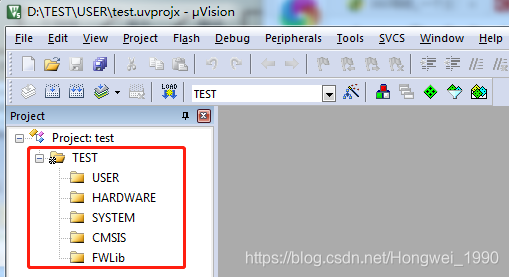

12、修改Project下的【Target 1】为【TEST】，【TEST】下新建目录；

在这里插入图片描述

13、新建 main.c 文件，保存到【USER】目录；

#include "led.h"
#include "delay.h"

int main(void)
{
    delay_init();
    LED_Init();

    while(1)
    {
        GPIO_ResetBits(GPIOA, GPIO_Pin_8);
        GPIO_SetBits(GPIOD, GPIO_Pin_2);
        delay_ms(300);
        GPIO_SetBits(GPIOA, GPIO_Pin_8);
        GPIO_ResetBits(GPIOD, GPIO_Pin_2);
        delay_ms(300);
    }
}

14、新建 led.c 和 led.h 文件

新建 led.c 和 led.h 文件，保存到【HARDWARE】—>【LED】目录；
led.c：

#include "led.h"

void LED_Init(void)
{
    GPIO_InitTypeDef  GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOD, ENABLE);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    GPIO_SetBits(GPIOA, GPIO_Pin_8);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
    GPIO_Init(GPIOD, &GPIO_InitStructure);
    GPIO_SetBits(GPIOD, GPIO_Pin_2);
}

led.h：

#ifndef __LED_H
#define __LED_H

#include "sys.h"

void LED_Init(void);	//初始化

#endif

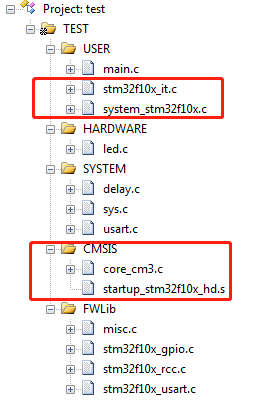

15、如图所示添加文件到【TEST】工程目录；

在这里插入图片描述

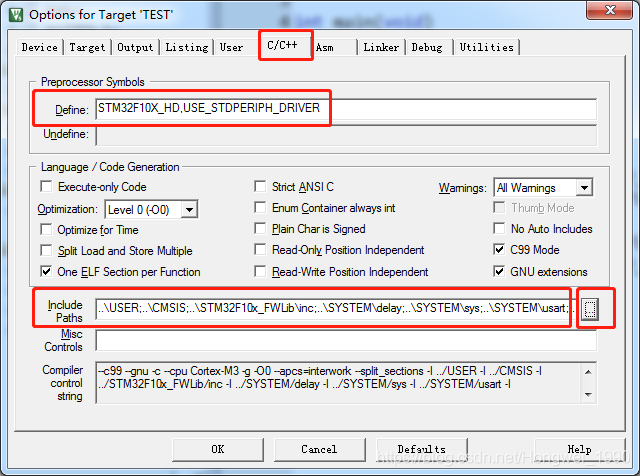

16、单击魔术棒，增加宏定义

单击魔术棒，出来一个对话框，然后单击【C/C++】选项，在【Preprocessor Symbols】的【Define】框填入【STM32F10X_HD,USE_STDPERIPH_DRIVER】；
在这里插入图片描述

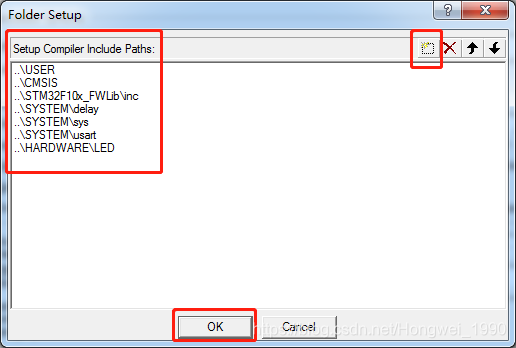

17、把工程中引用到的所有头文件的路径都包含到进来：

单击【Include Paths】右边的按钮。弹出一个添加 path 的对话框，然后将图头文件所在的目录添加进去。
记住，Keil 只会在一级目录查找，所以如果你的目录下面还有子目录，记得 path 一定要定位到最后一级子目录，完成单击OK。
在这里插入图片描述

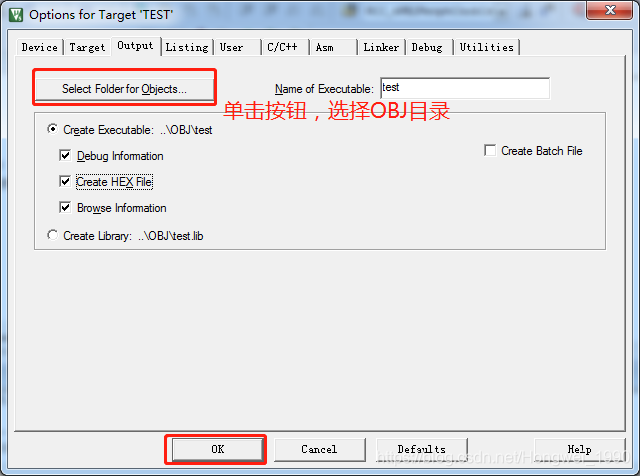

18、更改【目标文件】输出目录为【OBJ】；

在这里插入图片描述

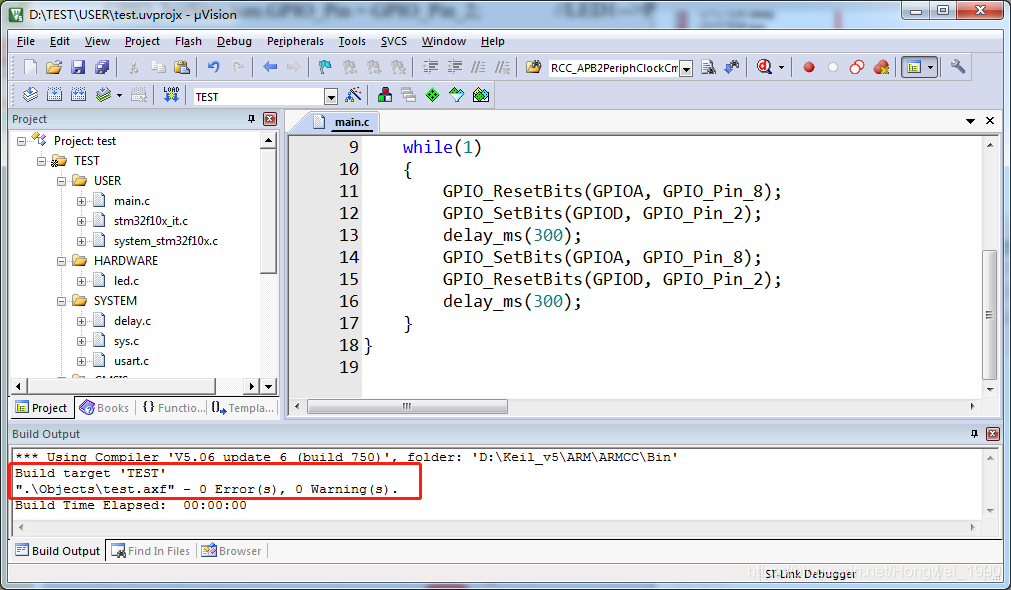

19、单击【F7】编译通过；

在这里插入图片描述

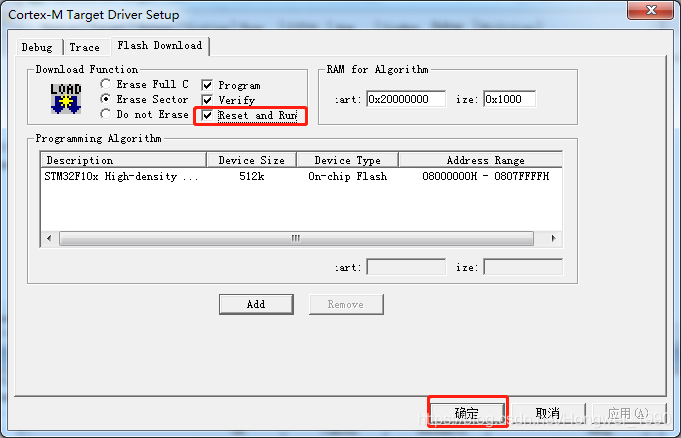

20、勾选【Reset and Run】

选择调试工具，然后在【Setting】—>【Flash Download】对话框，勾选【Reset and Run】；
在这里插入图片描述

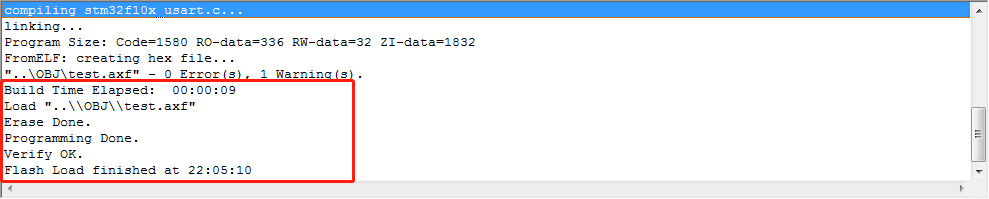

21、单击【F8】下载固件

单击【F8】下载固件，STM32自动运行【LED】程序。
在这里插入图片描述

序号	项目	描述
1	`Code`	执行的代码，程序中所有的函数
2	`RO-data`	`只读`数据，程序中所定义的`全局常量数据`和`字符串`
3	`RW-data`	已初始化的`读写数据`，程序中定义并且`初始化`的`全局变量`和`静态变量`
4	`ZI-data`	未初始化的`读写数据`，程序中定义了但`没有初始化`的`全局变量`和`静态变量`
