测试开发中的核心痛点与解决思路

在复杂的软件系统中，测试团队常面临以下挑战：

业务链路复杂：微服务架构下，跨模块的依赖关系难以全面覆盖
多模态数据割裂：日志、截图、性能指标等数据缺乏关联分析
维护成本攀升：UI自动化测试因界面频繁变更导致脚本失效

知识图谱与多模态推理为解决这些问题提供了系统性方案。

一、知识图谱：结构化测试知识的应用

1.1 什么是知识图谱？

定义：知识图谱是一种用图结构（Nodes-Entities & Edges-Relationships）表达现实世界关系的技术，在测试领域可理解为软件系统的"神经网络图谱"。

核心要素：

组件	测试领域示例	可视化表达
实体	订单服务、支付接口	节点（圆形/方形）
关系	调用、依赖、触发	带箭头的连接线

典型结构（Neo4j示例）：

cypherCREATE (:Service {name:"支付接口"})-[:DEPENDS_ON]->(:Service {name:"风控服务"})  CREATE (:Testcase {id:"TC-01"})-[:COVERS]->(:API {name:"/payment"})

1.2 技术原理与测试映射

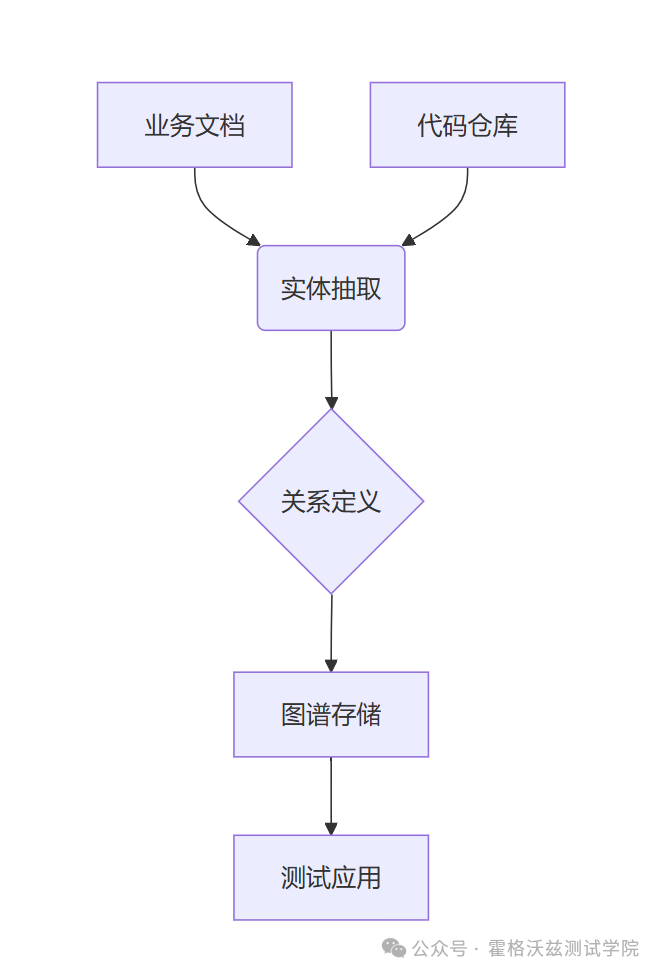

构建流程：

核心能力：

路径推导：自动发现跨模块调用链路（如用户登录 → 鉴权服务 → 权限中心）

影响域计算：量化服务变更影响的测试范围（公式：Impact = Σ(关联实体权重)）

1.3 测试场景案例

电商订单系统测试：

问题：人工设计跨模块用例耗时且覆盖率低（原始覆盖率68%）
方案：构建包含200+实体节点、500+依赖关系的业务知识图谱
结果：系统自动生成测试用例覆盖93%关键路径，设计耗时减少70%（数据来源：某电商平台2023年A/B测试报告）

微服务故障定位：

问题：服务调用异常平均修复时间（MTTR）达25分钟
方案：基于图谱分析服务依赖，识别关键故障节点
结果：MTTR缩短至6分钟（某金融系统2022年运维报告）

二、多模态推理：融合异构测试数据的分析方法

2.1 什么是多模态推理？

定义：通过深度学习同步处理多种数据类型（文本/图像/时序）的技术，可类比为测试领域的"全栈侦探"。

模态对应关系：

数据类型	测试场景	分析模型
日志文本	接口异常	BERT
UI截图	元素缺失	YOLOv5
性能曲线	响应延迟	LSTM

2.2 技术实现与测试整合

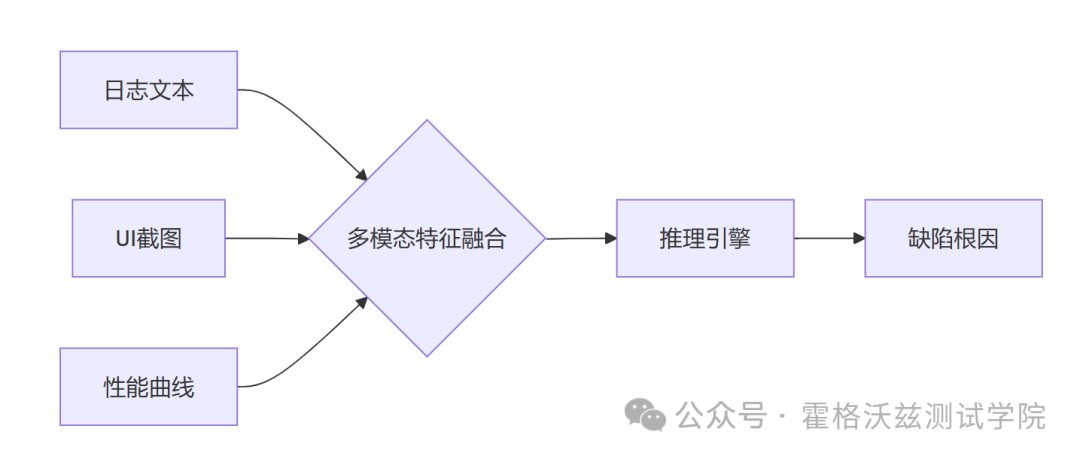

核心架构：

关键技术：

跨模态对齐：使用CLIP模型建立文本描述与界面元素的映射关系
时空关联：通过Transformer模型捕捉事件的时间顺序（如点击按钮→接口调用→数据库变更）

测试流程优化：

数据采集：Selenium收集操作日志+界面截图

特征提取：

文本特征：RoBERTa解析错误日志中的堆栈信息

图像特征：ResNet-50识别截图中的异常弹窗

联合推理：图神经网络（GNN）分析多模态数据关联性

2.3 测试场景案例

UI自动化测试优化：

问题：元素定位因动态布局失效（周均维护3.2次）

方案：多模态模型结合文本标签与图像特征定位元素

结果：维护频率降低65%，定位准确率稳定在99%（某社交APP 2023年测试报告）

用户反馈分析：

问题：用户描述的"闪退"缺陷复现率仅45%

方案：关联崩溃日志、设备截图、操作路径进行推理

结果：复现率提升至88%（某游戏公司2022年用户支持数据）

三、测试落地的实施路径

3.1 技术实施步骤

构建领域知识图谱：

🧩 提取实体：功能模块、接口、数据表、异常类型

🔗定义关系：调用依赖、数据流向、异常触发条件

🛠️ 工具链：Neo4j、Apache Jena

多模态数据治理：

📦统一存储：日志（ELK）、截图（MinIO）、性能指标（Prometheus）

🏷️ 标注规范：定义测试场景的多模态数据关联规则

推理模型训练：

🧠 图谱学习：图注意力网络（GAT）建模业务依赖

🤖多模态融合：CLIP模型对齐文本与图像特征

⚙框架选型：PyTorch Geometric + HuggingFace Transformers

3.2 效果验证指标

场景	核心指标	优化目标
测试用例生成	关键路径覆盖率	≥90%（行业基准85%）
缺陷定位	平均修复时间（MTTR）	≤10分钟（金融行业SLA要求）
脚本稳定性	元素定位准确率	≥98%（头部大厂实测数据）

四、工程化建议与工具推荐

4.1 常见问题与解决方案

问题	解决方案
知识图谱更新滞后	对接CI/CD流水线自动同步变更
多模态数据对齐偏差	对比学习增强模态关联

4.2 开源工具链

知识图谱：

Cypher（Neo4j查询语言）：MATCH p=(a)-[*]->(b) RETURN p
DGL-KE（图嵌入训练工具）

多模态推理：

OpenVINO（视觉模型优化框架）
MMDetection（目标检测工具）

五、技术演进方向

动态知识图谱：实时同步线上变更（如K8s服务发现自动更新节点）
端到端多模态流水线：从数据采集到推理的全链路自动化
可解释性增强：可视化推理路径（如图谱遍历路径、注意力热力图）
