模拟内容：PDMS中掺杂80%浓度的BaSO4球形粒子对于0.4-2.5um平面光的反射和透射

材料：PDMS   BaSO4

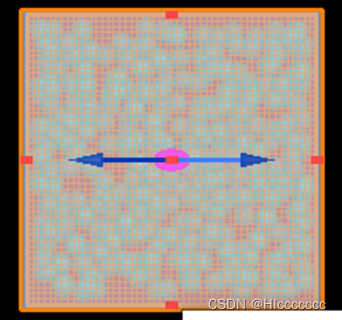

1.  BaSO4球形粒子周期单元结构示意图

 2. 仿真边界条件设置

本例BaSO4球形粒子的分布是随机的，故采用三维仿真结构，利用mesh order条件制造aSO4球形粒子掺杂。在三维结构的xy方向上设置periodic周期条件，而在z方向上设置PML（空气）条件

3.  FDTD仿真区域设置

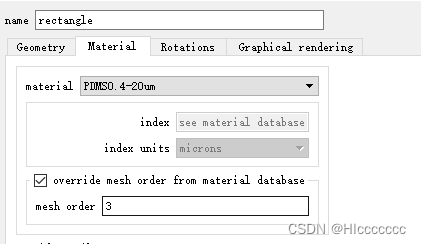

添加完PDMS后，修改其mesh order值为3（也可以是任意大于2的整数）。在 FDTD软件中，元素mesh order值默认为2。软件采用嵌套式结构层实现材料的优先级，数值越小，优先级别越高。

4.  添加BaSO4球形粒子

添加球形散射体作为掺杂混合物。点击Components控件选择More choices

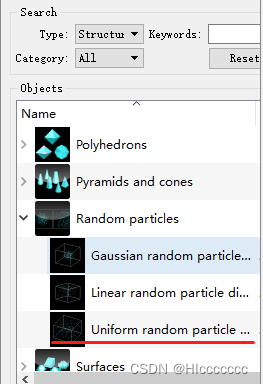

在结构库中选择随机颗粒结构组件

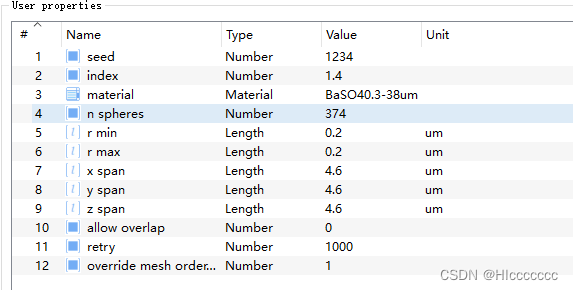

 Allow overlap 值置为0：不允许颗粒有重叠

新手仿真，不喜勿喷
