什么是QR二维码 ？

一、QR的码简介

QR码（Quick Response Code）由黑白模块组成，包含定位图案（三个角落的大方块）、对齐图案、时序图案、数据区和格式/版本信息等是一种二维条码技术，由日本公司Denso Wave于1994年发明。

基本特点：信息容量大；容错能力强；全方位识读；结构清晰等。QR码作为一种高效、便捷的信息载体，已成为现代数字化生活中不可或缺的一部分。随着智能手机普及和移动互联网发展，其应用前景将更加广阔。

· 典型的 QR码如下图所示：

二、符号结构

QR码它能够高效地存储信息，并支持快速读取。QR码的符号结构具有严谨的几何布局和编码规则，由以下几个部分组成：

1. 定位图案；位于QR码的三个角（左上、右上、左下），呈“回”字形的黑白方块

2. 对齐图案；分布在QR码内部的多个小方块，用于校正图像变形或倾斜时的解码精度。

3. 定时图案；由交替的黑白色模块组成的“+”字形线条，连接两个定位图案（水平和垂直方向各一条）。

4. 暗模块；一个固定的黑色模块，位于左下定位图案右侧第1列、第6行的位置。

5. 格式信息；存储纠错等级和掩码模式的信息，分布在定位图案周围。

6. 版本信息；仅存在于版本7及以上（尺寸21×21以上的每增加4模块为一个版本）。

7. 数据与纠错码；模块QR码的核心区域，用于存储实际编码的数据和生成的纠错码。

8. 掩码；为了提高扫描可靠性，QR码在生成过程中会对数据区域应用掩码操作，避免出现不利于识别的图形（如大面积空白或密集斑点）。

9. 静音区；QR码四周必须保留至少4个模块宽度的空白区域（通常为白色）。

三、字符集

QR码根据编码规范（ISO/IEC 18004），其字符集取决于所使用编码模式（Mode），以下是QR码支持主要编码模式及其对应字符集：

1.数字模式

- 适用字符：0–9 的数字

- 支持字符：`0`, `1`, `2`, `3`, `4`, `5`, `6`, `7`, `8`, `9`

- 效率：每三个数字占用10比特，是所有模式中最高效的。

2. 字母数字模式

- 适用字符：大写字母 A–Z、数字 0–9，以及部分符号

- 支持字符（共45个）：0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z  (空格) $ % * + - . / :

注意：仅支持大写字母，不支持小写 a–z；若输入小写，通常会自动转为大写或切换到字节模式。

3. 字节模式

- 适用字符：任何可通过字节表示的字符（通常是ASCII或扩展ASCII）

- 支持字符：标准ASCII（0x00–0x7F），也可支持扩展ASCII或UTF-8（取决于生成器和读取器的支持）

- 常见用途：包含小写字母、中文、日文、韩文、特殊符号等

- 效率：每个字符占8比特（1字节），但实际编码中因模式标识开销略高。

4. 汉字模式

- 适用字符：主要用于日文汉字（Kanji），但也支持部分中文字符

- 字符集基础：基于Shift JIS编码（具体为JIS X 0208标准中的汉字区）

- 支持字符数：约数千个汉字（主要是常用日语汉字）

- 效率：每个汉字占用13比特，比字节模式更高效（尤其对日文内容）

5. 实际应用建议：

- 若内容只含数字 → 使用数字模式

- 若内容为大写字母、数字和常见符号 → 使用字母数字模式

- 若含小写、中文、表情符号或其他语言 → 使用字节模式并启用UTF-8编码

- 若主要为日文汉字且追求容量优化 → 可考虑汉字模式

四、行业应用

1.移动支付：

- 如支付宝、微信支付中的付款码与收款码。

2.网址跳转：

- 扫描后直接打开网页链接。

3.电子票务：

- 电影票、登机牌、活动门票等。

4.广告宣传：

- 将产品信息、优惠券等内容嵌入广告中。

5.身份认证：

- 健康码、门禁系统、会员卡等。

6.物流追踪：

- 快递单上的二维码记录运输信息。

7.产品数字护照DPP：

- 电池产品数字护照DPP数据编码

- 钢铁产业数字护照DPP编码

- 纺织行业产品数字护照DPP数字应用

8. 产品管理

- 智能仓储管理

- 仓储出入库管理

- 企业固定资产管理

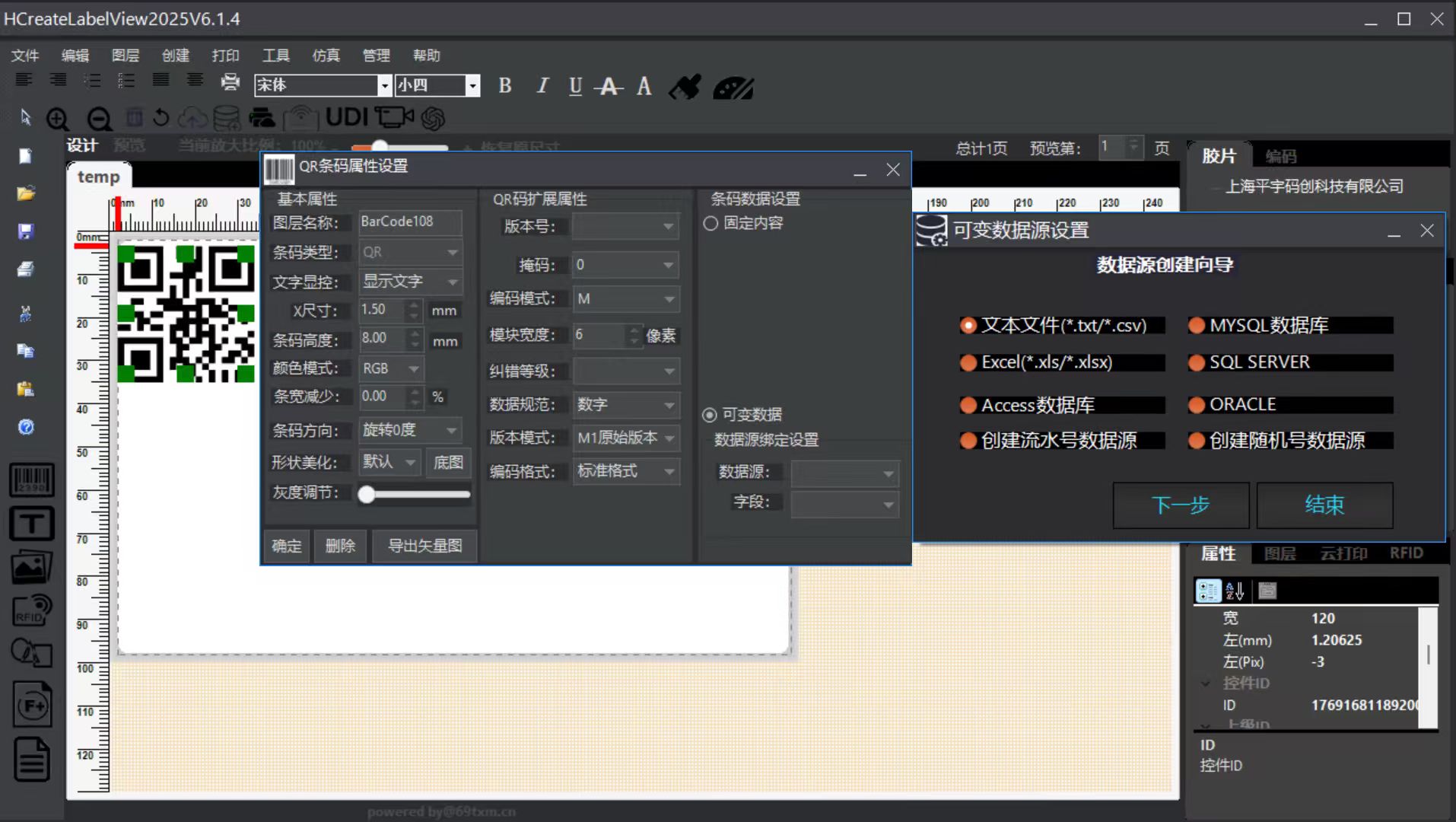

五．案例：QR码使用HCreateLabelView编码视图。

1.产品数字护照DPP创建工具（UCreationView）应用。

2.GS1 Digital Link二维码创建，数据源AI 应用。

3.QR码可变数据源批量设计打印。

4.商品二维码，GS1 Digital Link编码的应用，
